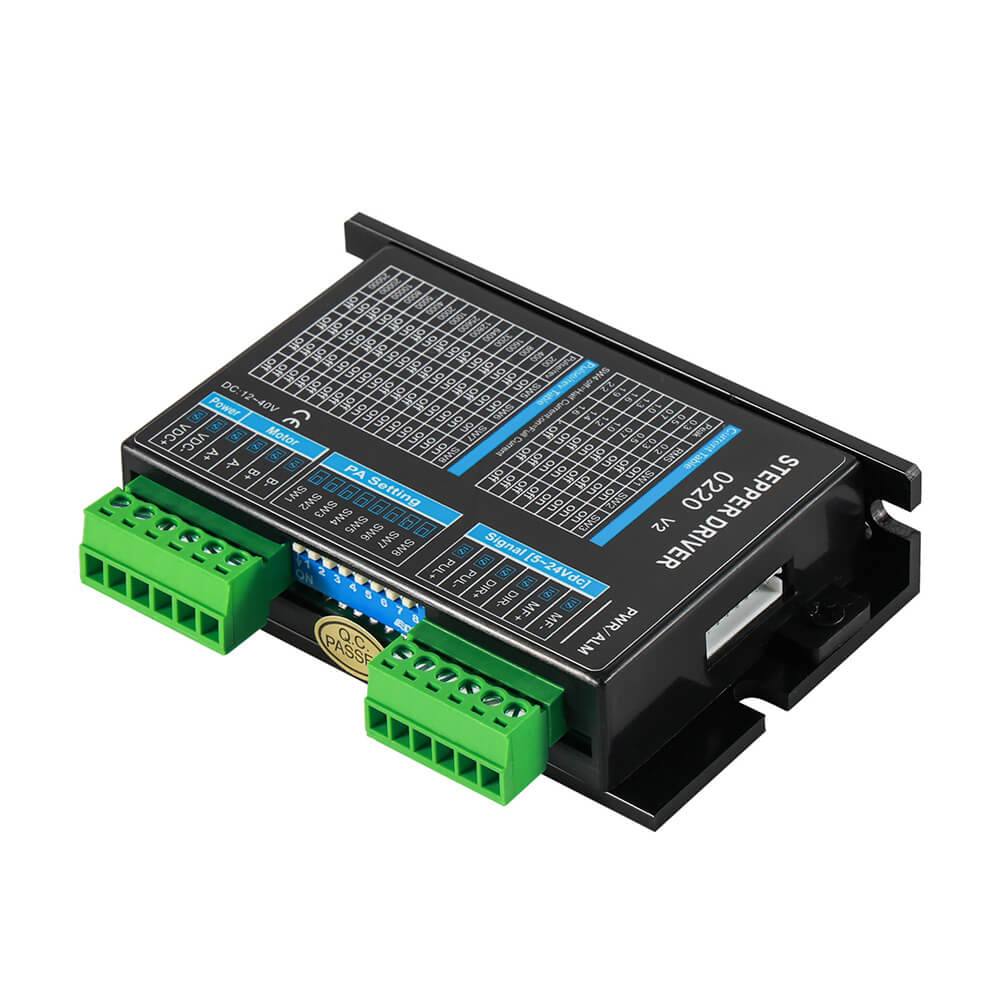

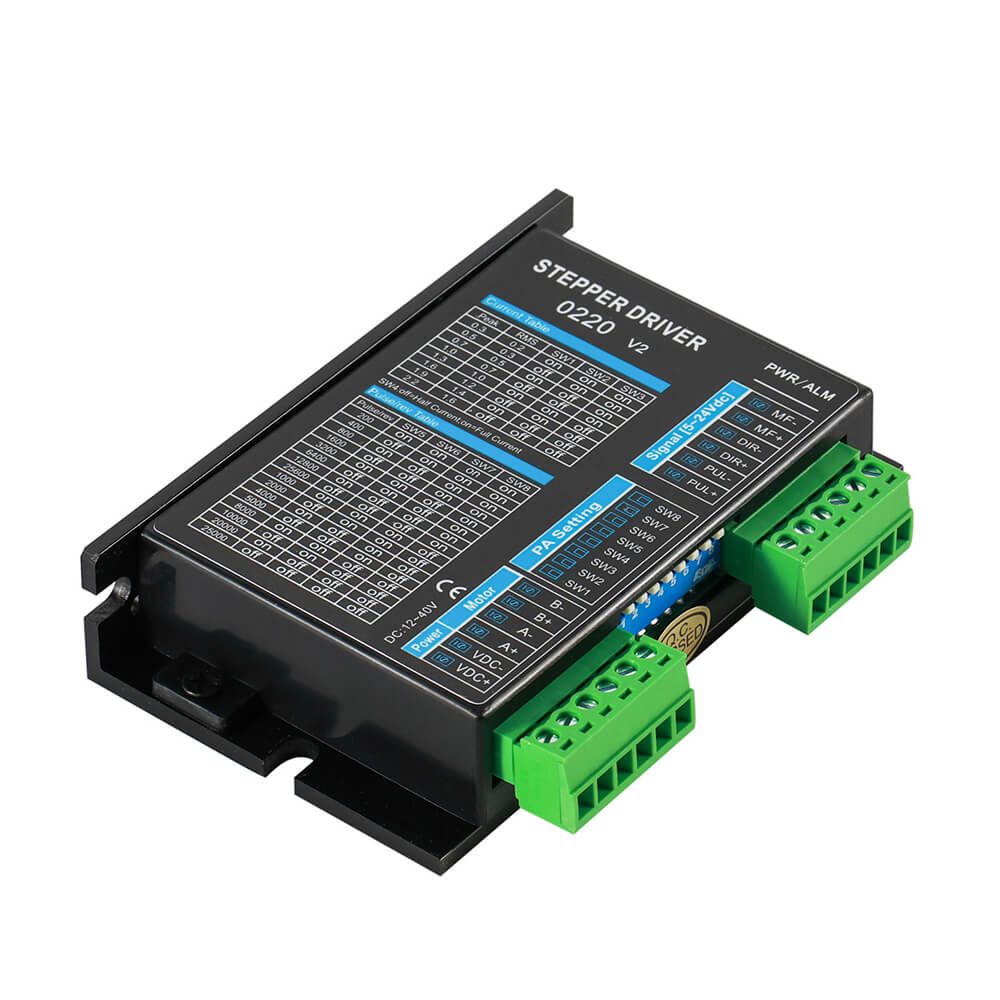

BF0220 V2 Цифровий кроковий драйвер 0,3 A - 2,0 A DC12V - 40V для Nema 8 11 14 16 17 крокового двигуна

Опис драйвера гібридного крокового двигуна:

Бренд	BesFoc
Модель	BF0220 V2
Тип драйвера	Кроковий драйвер
постійний / змінний струм	DC
Відповідний мотор	Nema 8 11 14 16 17 Гібридний кроковий двигун
Вхідна напруга	12В - 40В
Вихідний струм	0,3A - 2,0A
Налаштування підрозділу	16 (200 - 25600)
Середовище зберігання	-20℃ - 80 ℃

Електричні характеристики крокового драйвера:

Пункт	одиниця	Хв	Типовий	Макс
Вихідний струм	А	0.3	1.2	2.0
Вхідна напруга живлення	VDC	12	24	36
Вхідний струм керуючого сигналу	мА	7	10	16
Частота крокового імпульсу	кГц	0.1	-	100
Час низького рівня пульсу	мкс	5	-	-

Налаштування робочого струму:

Вихідний піковий струм	SW1	SW2	SW3
0,3 А	УВІМКНЕНО	УВІМКНЕНО	УВІМКНЕНО
0,4 А	ВИМКНЕНО	УВІМКНЕНО	УВІМКНЕНО
0,5 А	УВІМКНЕНО	ВИМКНЕНО	УВІМКНЕНО
0,6 А	ВИМКНЕНО	ВИМКНЕНО	УВІМКНЕНО
1,0 А	УВІМКНЕНО	УВІМКНЕНО	ВИМКНЕНО
1.2A	ВИМКНЕНО	УВІМКНЕНО	ВИМКНЕНО
1,5 А	УВІМКНЕНО	ВИМКНЕНО	ВИМКНЕНО
2,0 А	ВИМКНЕНО	ВИМКНЕНО	ВИМКНЕНО

SW4: ВИМК = половинний струм; ON=Повний струм.

Особливості:

● Середнє керування постійним струмом із двофазними синусоїдальними виходами приводу змінного струму

● Джерело живлення DC +12 ~ +40 В

● Оптично ізольований вхід/вихід сигналу

● Захист від перенапруги, зниженої напруги, перевантаження по струму та міжфазного короткого замикання

● Струм 8 кроків, настроюваний діапазон 0,3 A ~ 2,0 A

● Підрозділ 16 кроків, діапазон 200 ~ 25600

● Частота чоппера 20 кГц

Налаштування мікрокрокового поділу :

Крок/об/хв	SW5	SW6	SW7	SW8
200	УВІМКНЕНО	УВІМКНЕНО	УВІМКНЕНО	УВІМКНЕНО
400	ВИМКНЕНО	УВІМКНЕНО	УВІМКНЕНО	УВІМКНЕНО
800	УВІМКНЕНО	ВИМКНЕНО	УВІМКНЕНО	УВІМКНЕНО
1600	ВИМКНЕНО	ВИМКНЕНО	УВІМКНЕНО	УВІМКНЕНО
3200	УВІМКНЕНО	УВІМКНЕНО	ВИМКНЕНО	УВІМКНЕНО
6400	ВИМКНЕНО	УВІМКНЕНО	ВИМКНЕНО	УВІМКНЕНО
12800	УВІМКНЕНО	ВИМКНЕНО	ВИМКНЕНО	УВІМКНЕНО
1000	УВІМКНЕНО	УВІМКНЕНО	УВІМКНЕНО	ВИМКНЕНО
2000	ВИМКНЕНО	УВІМКНЕНО	УВІМКНЕНО	ВИМКНЕНО
4000	УВІМКНЕНО	ВИМКНЕНО	УВІМКНЕНО	ВИМКНЕНО
5000	ВИМКНЕНО	ВИМКНЕНО	УВІМКНЕНО	ВИМКНЕНО
8000	УВІМКНЕНО	УВІМКНЕНО	ВИМКНЕНО	ВИМКНЕНО
10000	ВИМКНЕНО	УВІМКНЕНО	ВИМКНЕНО	ВИМКНЕНО
20000	УВІМКНЕНО	ВИМКНЕНО	ВИМКНЕНО	ВИМКНЕНО
25000	ВИМКНЕНО	УВІМКНЕНО	ВИМКНЕНО	ВИМКНЕНО

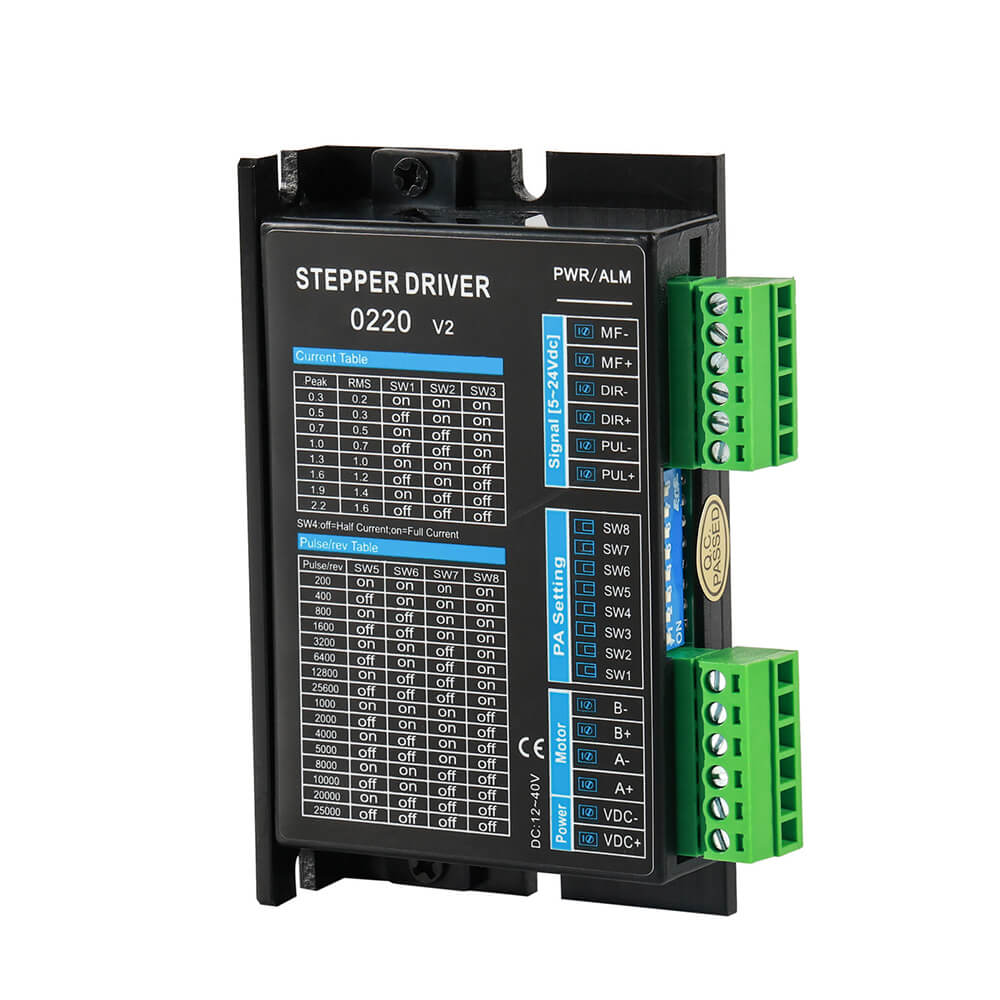

Опис сигналу інтерфейсу:

Шпильки	Функції
PUL	Імпульсний сигнал: наростаючий фронт дійсний, щоразу, коли імпульс змінюється з низького на високий, двигун робить крок
DIR	Сигнал напрямку: використовується для зміни рульового керування двигуном, привід рівня TTL
VCC	Блоки живлення драйверів оптронів
EN	Enable signal: відключити або дозволити драйверу працювати, відключити низький рівень
A+	Кроковий двигун А імпульс
А-	Кроковий двигун А імпульс
B+	Кроковий двигун Б імпульс
B-	Кроковий двигун Б імпульс
VDC+	Живлення DC12-24V
VDC-	DC12-24V Живлення

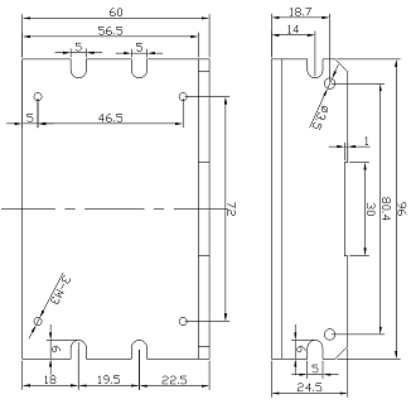

Розмір драйвера цифрового крокового двигуна:

Nema 8 11 14 16 17 Посібник цифрового крокового драйвера:

BF0220 V2 Nema 8 - 17 Посібник драйвера цифрового крокового двигуна.pdf

1, Q: Двигун не обертається і немає утримуючого моменту:

     A: ① перевірте, чи під’єднано лінію електроживлення до неправильної напруги, занадто низьку, потрібно підвищити напругу або виправити лінію електропередачі

         ② перевірте, чи правильна проводка двигуна, якщо електропроводка двигуна неправильна. Перевірте, чи правильна проводка двигуна, якщо ні, виправте проводку двигуна.

         ③ Чи дійсний сигнал дозволу, в результаті чого двигун не працює.

         ④ Чи правильний параметр поділу?

         ⑤ Чи правильний поточний параметр?

2、Q: Двигун не обертається, але має утримуючий момент:

      A: ① Послідовність фаз проводів двигуна неправильна, потрібно поміняти місцями будь-які два дроти.

          ② Вхід імпульсного сигналу неправильний, необхідно перевірити проводку імпульсу.

3、Q: Крутний момент двигуна занадто малий:

      A: ① Налаштування фазного струму занадто мале, необхідно встановити фазний струм, що відповідає двигуну.

          ② прискорення занадто швидке, зменшіть значення прискорення

          ③ блокування двигуна, потрібно виключити механічні проблеми

          ④ невідповідність приводу та двигуна, потрібно замінити відповідний привід

4、Q: Помилка рульового двигуна:

      В: ① послідовність фаз лінії двигуна неправильна, потрібно поміняти будь-які два дроти

          ② лінія двигуна має розрив, перевірте та підключіть праву

5、Q: Світловий індикатор тривоги горить:

     A: ① Дріт двигуна під’єднано неправильно

         ② Чи є умови підвищеної та зниженої напруги

         ③ Двигун або драйвер пошкоджено

6、Q: Блокування прискорення двигуна:

     A: ① короткий час прискорення

         ② крутний момент двигуна занадто малий

         ③ Низька напруга або струм
