Hübriidne samm-mootor

Põhiline samm-mootor:

Sammmootor on elektrimootor, mis pöörleb oma võlli täpsete, kindla astmega sammudega. Tänu selle sisemisele struktuurile saate samme lugedes jälgida võlli täpset nurgaasendit – andurit pole vaja. See täpsus muudab samm-mootorid ideaalseks paljude rakenduste jaoks.


Sammmootori süsteem:

Sammmootorisüsteemi töö tiirleb rootori ja staatori vahelise vastasmõju ümber. Siin on üksikasjalik ülevaade, kuidas tüüpiline samm-mootor töötab:
Signaali genereerimine: kontroller genereerib elektriimpulsside jada, mis esindavad soovitud liikumist.
Draiveri aktiveerimine: juht saab kontrollerilt signaale ja pingestab mootori mähiseid kindlas järjestuses, luues pöörleva magnetvälja.
Rootori liikumine: Staatori tekitatud magnetväli interakteerub rootoriga, põhjustades selle pöörlemise diskreetsete sammudega. Sammude arv vastab kontrolleri saadetud impulsi sagedusele.
Tagasiside (valikuline): mõnes süsteemis võib kasutada tagasisidemehhanismi, näiteks kodeerijat, tagamaks, et mootor on liikunud õigele kaugusele. Paljud samm-mootorisüsteemid töötavad aga ilma tagasisideta, tuginedes juhi ja kontrolleri täpsele juhtimisele.


BesFoc hübriidsammmootorite tüübid:

Hübriidsammmootorites on ühendatud nii PM- kui ka VR-mootorite omadused, et tagada suurepärane jõudlus. Need pakuvad paremat pöördemomenti ja täpsust, muutes need sobivaks ka nõudlikumate rakenduste jaoks, nagu CNC-masinad, 3D-printerid ja robotsüsteemid.

Hübriidsammmootorid on BesFoc põhitooted. Meie samm-mootorite hulgas on 2- ja 3-faasilised sammunurgad 0,9°, 1,2° ja 1,8° ning mootorite suurused: nema8, 11, 14, 16, 17, 23, 24, 34, 42 ja 52. mootorid, õõnesvõlliga samm-mootorid, IP65 IP67 veekindlad samm-mootorid, reduktoriga samm-mootorid ja integreeritud samm-servomootorid jne, milles saab kohandada astmemootori parameetreid, kooderit, käigukasti, pidurit, sisseehitatud draivereid jne vastavalt erinevatele vajadustele.
20 samm-mootor

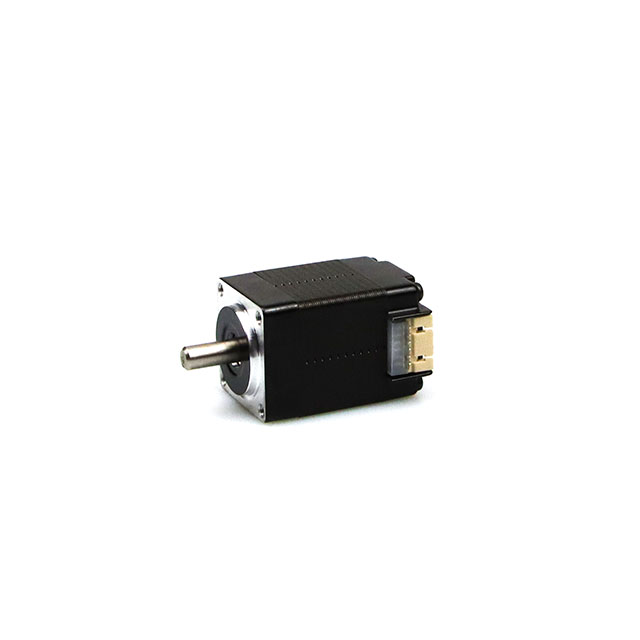

NEMA 8 hübriidsammmootor

Sammmootor, väike suurus, suur pöördemoment, madal müratase, sammunurk: 1,8°, NEMA8, 20x20mm
Valikuline: juhtjuhtmed, käigukast, kooder, pidur, integreeritud draiverid...
Mudel Sammu nurk Faas Võll Juhtmed Keha pikkus Praegune Vastupidavus Induktiivsus Pöördemoment hoidmine Juhib EI. Rootori inerts Kaal
(°) / / / (L)mm A Ω mH N.cm Ei. g.cm2 Kg
BF20HS30-0604 1.8 2 Ümar Ühendus 30 0.6 6.5 1.7 1.8 4 2 0.05
BF20HS33-0604 1.8 2 Ümar Ühendus 33 0.6 6.5 1.7 2 4 2 0.06
BF20HS38-0604 1.8 2 Ümar Ühendus 38 0.6 9 3 2.2 4 3 0.08
6

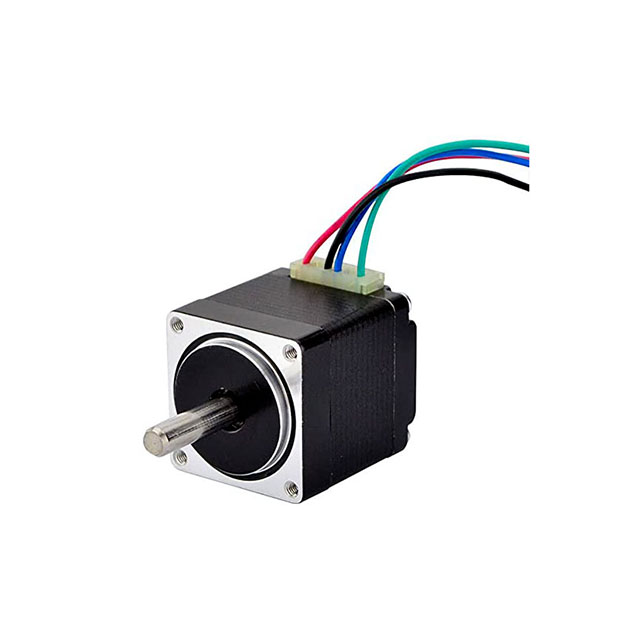

NEMA 11 hübriidne samm-mootor

Sammmootor, väike suurus, suur pöördemoment, madal müratase, sammunurk: 1,8°, NEMA11, 28x28mm
Valikuline: juhtjuhtmed, käigukast, kooder, pidur, integreeritud draiverid...
Mudel Sammu nurk Faas Võll Juhtmed Keha pikkus Praegune Vastupidavus Induktiivsus Pöördemoment hoidmine Juhtmed nr. Rootori inerts Kaal
(°) / / / (L)mm A Ω mH N.cm Ei. g.cm2 Kg
BF28HS32-0674 1.8 2 Ümar Otsejuhtmed 32 0.67 5.6 3.4 6 4 9 0.11
BF28HS45-0674 1.8 2 Ümar Otsejuhtmed 45 0.67 6.8 4.9 9.5 4 12 0.14
BF28HS51-0674 1.8 2 Ümar Otsejuhtmed 51 0.67 9.2 7.2 12 4 18 0.2
35 samm-mootor

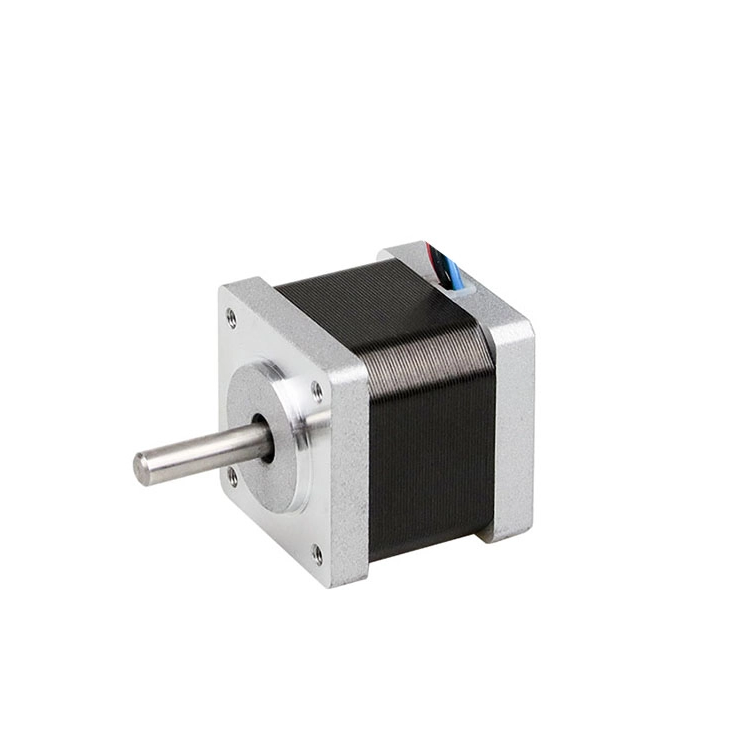

NEMA 14 hübriidne samm-mootor

Sammmootor, väike suurus, suur pöördemoment, madal müratase, sammunurk: 0,9° või 1,8°, NEMA14, 35x35mm
Valikuline: juhtjuhtmed, käigukast, kooder, pidur, integreeritud draiverid...
Mudel Sammu nurk Faas Võll Juhtmed Keha pikkus Praegune Vastupidavus Induktiivsus Pöördemoment hoidmine Juhtmed nr. Rootori inerts Kaal
(°) / / / (L)mm A Ω mH N.cm Ei. g.cm2 Kg
BF35HM27-0504 0.9 2 Ümar Otsene juhe 27 0.5 10 14 10 4 6 0.13
BF35HM34-1004 0.9 2 Ümar Otsene juhe 34 1 2 3 12 4 9 0.17
BF35HM40-1004 0.9 2 Ümar Otsene juhe 40 1 2 4 15 4 12 0.22
BF35HS28-0504 1.8 2 Ümar Otsene juhe 28 0.5 20 14 10 4 11 0.13
BF35HS34-1004 1.8 2 Ümar Otsene juhe 34 1 2.7 4.3 14 4 13 0.17
BF35HS42-1004 1.8 2 Ümar Otsene juhe 42 1 3.8 3.5 20 4 23 0.22
Ringikujuline samm-mootor

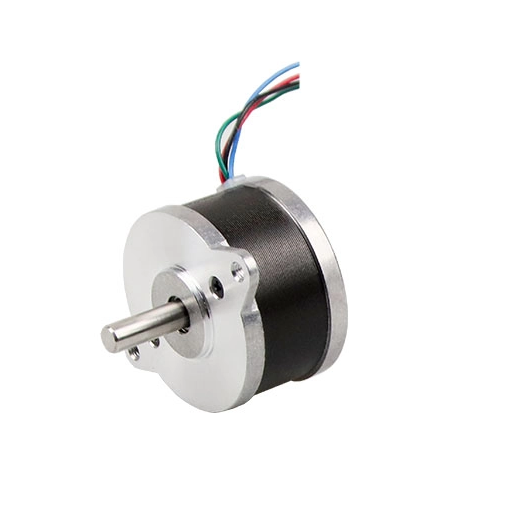

0,9° 36 mm ümar hübriidsammmootor

Sammmootor, väike suurus, suur pöördemoment, madal müratase, sammunurk: 0,9°, 36x36mm
Valikuline: juhtjuhtmed, käigukast, kooder, pidur, integreeritud draiverid...
Mudel Sammu nurk Faas Võll Juhtmed Keha pikkus Praegune Vastupidavus Induktiivsus Pöördemoment hoidmine Juhtmed nr. Rootori inerts Kaal
(°) / / / (L)mm A Ω mH N.cm Ei. g.cm2 Kg
BF36HM12-0304 0.9 2 Ümar Otsene juhe 12 0.3 16.8 8.5 4.2 4 4 0.06
BF36HM18-0404 0.9 2 Ümar Otsene juhe 18 0.4 12 5 5.6 4 6 0.1
BF36HM21-0404 0.9 2 Ümar Otsene juhe 21 0.4 9 5 8.1 4 7 0.13
1-1

NEMA 16 hübriidne samm-mootor

Sammmootor, väike suurus, suur pöördemoment, madal müratase, sammunurk: 1,8°, NEMA16, 39x39mm
Valikuline: juhtjuhtmed, käigukast, kooder, pidur, integreeritud draiverid...
Mudel Sammu nurk Faas Võll Juhtmed Keha pikkus Praegune Vastupidavus Induktiivsus Pöördemoment hoidmine Juhtmed nr. Rootori inerts Kaal
(°) / / / (L)mm A Ω mH N.cm Ei. g.cm2 Kg
JK39HY20-0404 1.8 2 Ümar Plii traat 20 0.4 6.6 7.5 6.5 4 11 0.12
JK39HY34-0404 1.8 2 Ümar Plii traat 34 0.4 30 32 21 4 20 0.18
JK39HY38-0504 1.8 2 Ümar Plii traat 38 0.5 24 45 29 4 24 0.2
6

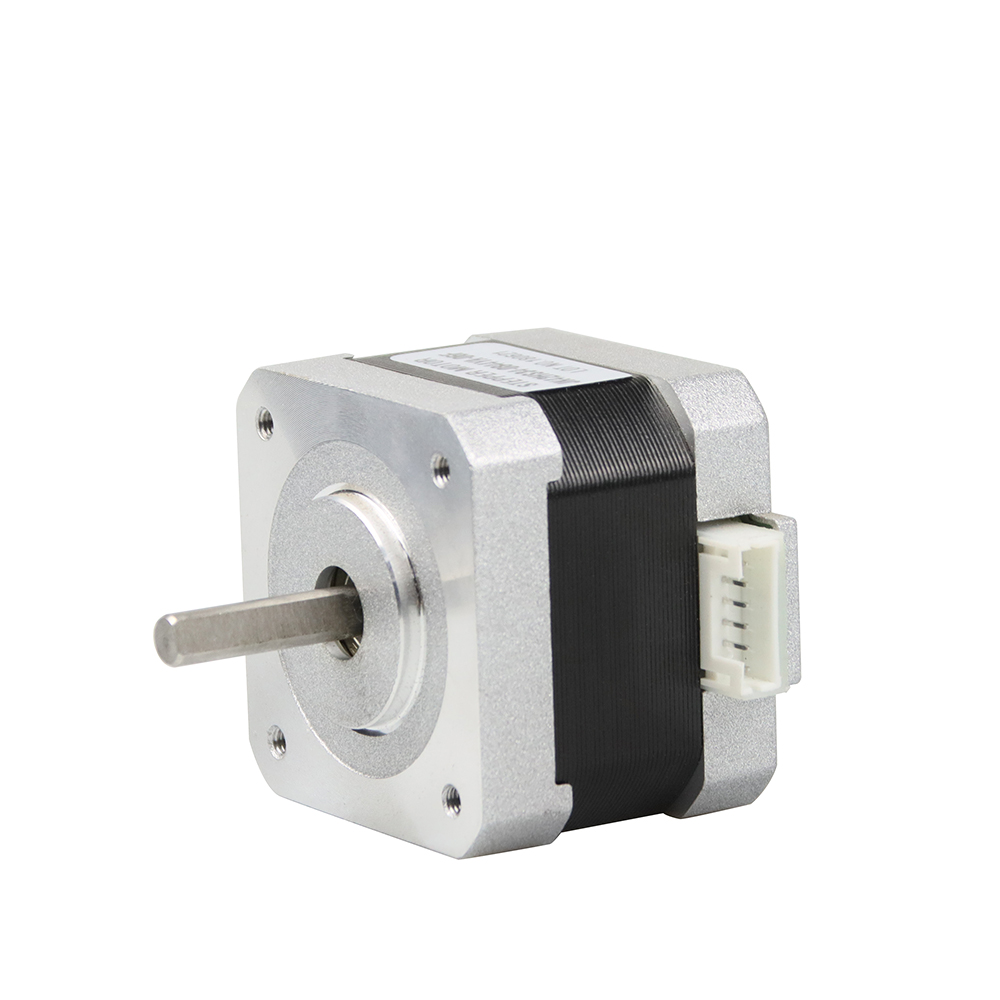

NEMA 17 hübriidne samm-mootor

Sammmootor, kõrge pöördemoment, madal müratase, sujuv tüüp, sammunurk: 1,8° või 0,9°, NEMA17, 42x42mm
Valikuline: juhtjuhtmed, käigukast, kooder, pidur, integreeritud draiverid...
Mudel Sammu nurk Faas Võll Juhtmed Keha pikkus Praegune Vastupidavus Induktiivsus Pöördemoment hoidmine Juhtmed nr. Rootori inerts Kaal
(°) / / / (L)mm A Ω mH N.cm Ei. g.cm2 Kg
BF42HM34-1334 0.9 2 Ümar Plii traat 34 1.33 2.1 4.2 22 4 35 0.22
BF42HM40-1684 0.9 2 Ümar Plii traat 40 1.68 1.65 3.2 33 4 54 0.28
BF42HM48-1684 0.9 2 Ümar Plii traat 48 1.68 1.65 4.1 44 4 68 0.35
BF42HM60-1684 0.9 2 Ümar Plii traat 60 1.68 1.65 5 55 4 106 0.55
BF42HW20-1004-03F 1.8 2 D-lõige Plii traat 20 1.0 3.4 4.3 13 4 20 0.13
BF42HS25-0404 1.8 2 Ümar Plii traat 25 0.4 24 36 15 4 20 0.15
BF42HS28-0504 1.8 2 Ümar Plii traat 28 0.5 20 21 18 4 24 0.22
BF42HS34-1334 1.8 2 Ümar Plii traat 34 1.33 2.1 2.5 26 4 34 0.22
BF42HS34-0404 1.8 2 Ümar Plii traat 34 0.4 30 35 28 4 34 0.22
BF42HS34-0956 1.8 2 Ümar Plii traat 34 0.95 4.2 2.5 22 6 34 0.22
BF42HS40-1206 1.8 2 Ümar Plii traat 40 1.2 3 2.7 32 6 54 0.28
BF42HS40-1704 1.8 2 Ümar Plii traat 40 1.7 1.5 2.3 42 4 54 0.28
BF42HS40-1704-13A 1.8 2 D-lõige Ühendus 40 1.7 1.5 2.3 42 4 54 0.28
BF42HS48-1206 1.8 2 Ümar Plii traat 48 1.2 3.3 2.8 40 6 68 0.35
BF42HS48-1204 1.8 2 Ümar Plii traat 48 1.2 4.8 8.5 48 4 68 0.35
BF42HS48-0404 1.8 2 Ümar Plii traat 48 0.4 30 45 44 4 68 0.35
BF42HS48-1684 1.8 2 Ümar Plii traat 48 1.68 1.65 2.8 44 4 68 0.35
BF42HS60-1206 1.8 2 Ümar Plii traat 60 1.2 6 7 5.6 6 102 0.55
BF42HS60-1704A 1.8 2 D-lõige Ühendus 60 1.7 3 6.2 7.3 4 102 0.55
1

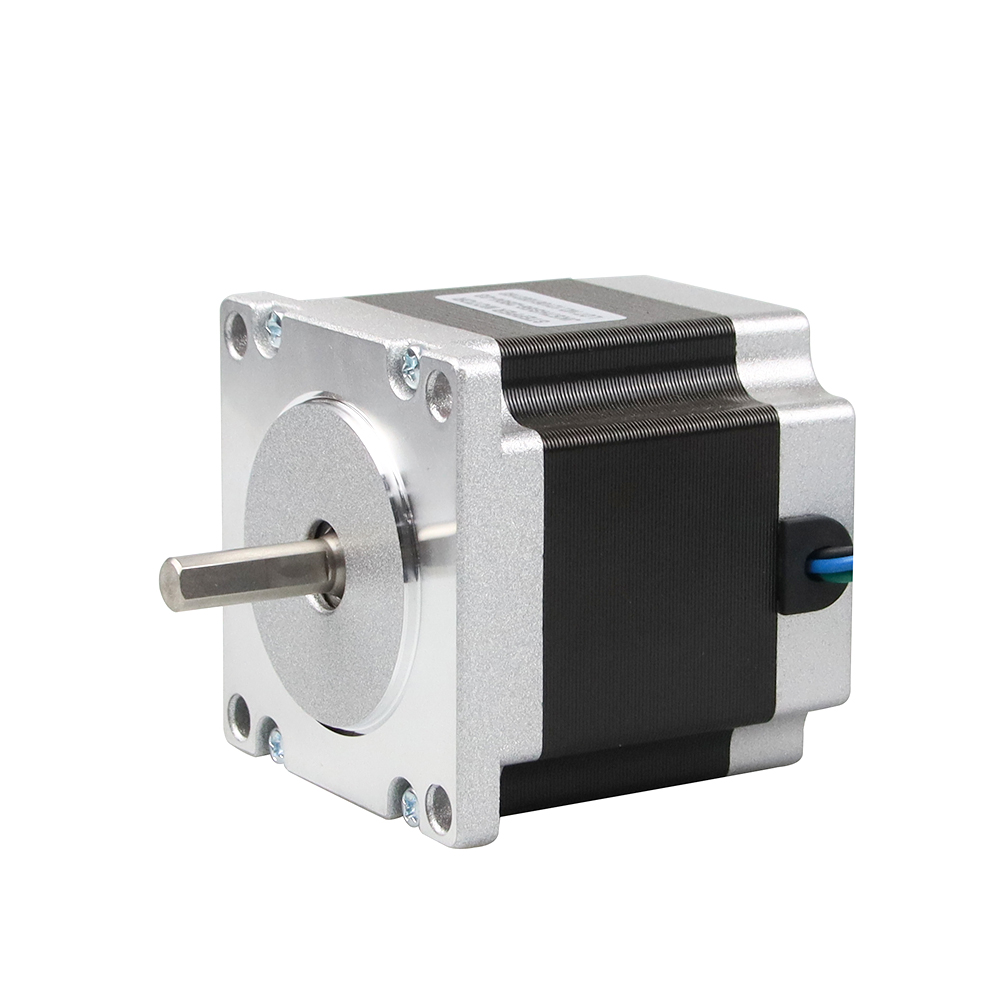

NEMA 23 hübriidsammmootor

Sammmootor, kõrge pöördemoment, madal müratase, sujuv tüüp, sammunurk: 0,9° või 1,2° või 1,8° NEMA23, 57x57mm
Valikuline: juhtjuhtmed, käigukast, kooder, pidur, integreeritud draiverid...
Mudel Sammu nurk Faas Võlli läbim Võlli tüüp Juhtmed Keha pikkus Praegune Vastupidavus Induktiivsus Pöördemoment hoidmine Juhtmed nr. Rootori inerts Kaal
(°) / mm / / (L) mm A Ω mH Nm Ei. g.cm2 Kg
BF57HM41-2804 0.9 2 6.35 Ümar Otsene juhe 41 2.8 0.7 2.2 0.5 4 120 0.45
BF57HM56-2804 0.9 2 6.35 Ümar Otsene juhe 56 2.8 0.9 3.3 1.2 4 300 0.7
BF57HM76-2804 0.9 2 6.35 Ümar Otsene juhe 76 2.8 1.15 5.6 1.8 4 480 1.0
BF57HS41-2804 1.8 2 6.35 Ümar Otsene juhe 41 2.8 0.7 1.4 0.55 4 150 0.47
BF57HS51-2804 1.8 2 6.35 Ümar Otsene juhe 51 2.8 0.83 2.2 1.01 4 230 0.59
BF57HS56-2804 1.8 2 6.35 Ümar Otsene juhe 56 2.8 0.9 2.5 1.26 4 280 0.68
BF57HS76-2804 1.8 2 6.35 Ümar Otsene juhe 76 2.8 1.1 3.6 1.89 4 440 1.1
BF57HS82-3004 1.8 2 8 Ümar Otsene juhe 82 3.0 1.2 4.0 2.1 4 600 1.2
BF57HS100-3004 1.8 2 8 Ümar Otsene juhe 100 3.0 0.75 3.0 3.0 4 700 1.3
BF57HS112-3004 1.8 2 8 Ümar Otsene juhe 112 3.0 1.6 7.5 3.0 4 800 1.4
BF57HS112-4204 1.8 2 8 Ümar Otsene juhe 112 4.2 0.9 3.8 3.1 4 800 1.4
1

NEMA 24 hübriidsammmootor

Sammmootor, kõrge pöördemoment, madal müratase, sujuv tüüp, astme nurk: 1,8° NEMA24, 60x60mm
Valikuline: juhtjuhtmed, käigukast, kooder, pidur, integreeritud draiverid...
Mudel Sammu nurk Faas Võlli tüüp Juhtmed Keha pikkus Praegune Vastupidavus Induktiivsus Hoides pöördemoment Juhtmed nr. Rootori inerts Kaal
(°) / / / (L)mm A Ω mH Nm Ei. g.cm2 Kg
BF60HS56-2804 1.8 2 Ümar Otsene juhe 56 2.8 0.9 3.6 1.65 4 300 0.77
BF60HS67-2804 1.8 2 Ümar Otsene juhe 67 2.8 1.2 4.6 2.1 4 570 1.2
BF60HS88-2804 1.8 2 Ümar Otsene juhe 88 2.8 1.5 6.8 3.1 4 840 1.4
BF60HS100-2804 1.8 2 Ümar Otsene juhe 100 2.8 1.6 6.4 4 4 980 1100
BF60HS111-2804 1.8 2 Ümar Otsene juhe 111 2.8 2.2 8.3 4.5 4 1120 1200
1

NEMA 34 hübriidne sammmootor

Sammmootor, madal rootori inerts, suur pöördemoment, kiire kiirendus, sammunurk: 1,8°, NEMA34, 86x86mm
Valikuline: juhtjuhtmed, käigukast, kooder, pidur, integreeritud draiverid...
Mudel Sammu nurk Faas Võlli tüüp Juhtmed Keha pikkus Praegune Vastupidavus Induktiivsus Hoides pöördemoment Juhtmed nr. Rootori inerts Kaal
(°) / / / (L)mm A Ω mH Nm Ei. g.cm2 Kg
BF86HS78-6004 1.8 2 Võti Otsene juhe 78 6.0 0.37 3.4 4.6 4 1400 2.3
BF86HS115-6004 1.8 2 Võti Otsene juhe 115 6.0 0.6 6.5 8.7 4 2700 3.8
BF86HS126-6004 1.8 2 Võti Otsene juhe 126 6.0 0.58 6.5 9.5 4 3200 4.5
BF86HS155-6004 1.8 2 Võti Otsene juhe 155 6.0 0.68 9.0 13.0 4 4000 5.4

Hübriid-sammmootorite omadused:

Hübriidsammmootor ühendab endas püsimagneti ja muutuva reluktantsi tehnoloogia parimad omadused, et pakkuda suurepärast jõudlust. Seda nimetatakse sageli hübriidmootoriks mõlema mootoritüübi funktsioonide kombinatsiooni tõttu.

Hübriidsammmootori rootor sisaldab püsimagnetit, samas kui staatoril on mitu mähist, mis suhtlevad rootoriga magnetvälja loomiseks. Rootor on konstrueeritud hammaste või poolustega, mis joonduvad staatori poolustega, võimaldades täpsemat kontrolli sammu eraldusvõime üle. See püsimagneti ja muutuva reluktantsi disaini kombinatsioon tagab suure pöördemomendi, suurepärase sammueraldusvõime ja minimaalse lõtku, muutes hübriidsammmootorid väga tõhusaks.



Hübriidsete samm-mootorite struktuur:

samm-mootori tootja

Hübriidse samm-mootori struktuur koosneb mitmest põhikomponendist:

Staator, rootor, kate, võll, laager, magnetid, raudsüdamikud, juhtmed, mähiste isolatsioon, gofreeritud seibid ja nii edasi...


Hübriidse sammmootori konstruktsiooni tööpõhimõte:

  • Staatori poolid pingestatakse kindlas järjestuses, luues magnetvälju, mis tõmbavad või tõrjuvad rootori hambaid.
  • Kui rootori hambad joonduvad staatori poolustega, liigub rootor järgmisse stabiilsesse asendisse ('samm').
  • Rootori püsimagneti ja hammaste kombinatsioon tagab täpse positsioneerimise ja suure pöördemomendi minimaalse kaoga.


Hübriid-sammumootorite eelised:

  1. Suur täpsus: väikesed sammunurgad (nt 1,8° või 0,9°) võimaldavad täpset positsioneerimist.
  2. Suur pöördemoment: püsimagneti ja elektromagnetväljade kombinatsioon tagab tugeva pöördemomendi madalatel kiirustel.
  3. Tõhus disain: hübriidmootorid on tõhusamad kui muutuva reluktantsiga samm-mootorid.
  4. Sujuv töö: mikrosammutamine võimaldab sujuvamat liikumist ja vähendatud vibratsiooni.


Sammmootorite rakendused:

  • 3D-printerid
  • CNC masinad
  • Robootika
  • Meditsiiniseadmed
  • Tööstuslikud automatiseerimissüsteemid

Kohandatud hübriidsammumootori KKK
