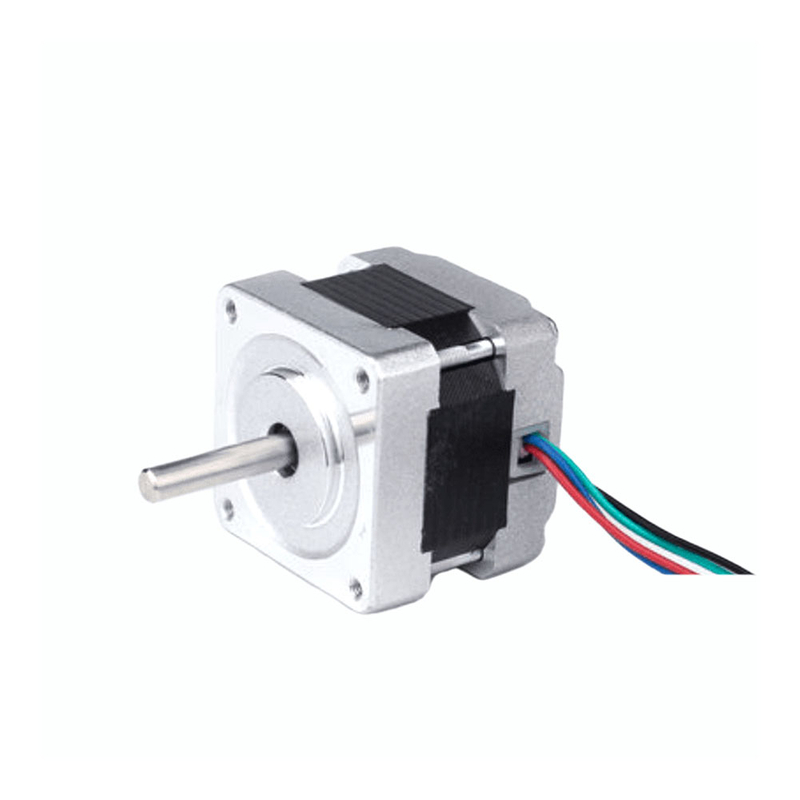

NEMA 16 BF39HY38-0504 Hübriidbipolaarne astmemootor 1,8 kraadi 29n.cm (41,07oz.in) 39x39x38mm 0,5a 4 juhtmeid

Tüüp: NEMA16 2faas bipolaarne astmemootor

Vool: 0,5A

Vastupidavus: 24Ω

Hindatud pöördemoment: 29n.cm (41,07oz.in)

Mudel:
BF39HY38-0504
Bränd:
Besfoc
Fasteri mootoritüübid:
Avatud silmuse mootorid
Astmemootori suurus:
NEMA16 (39mm)
Juhtide arv:
4WIRES
Faas:
2 etapp
Astmenurk:
1,8 °
MOQ:
10 tk


Saadavus:



Küsima

BESFOC NEMA 16 Bipolaarne astmemootor (BF39HY38-0504) astmenurga 1,8DEG ja suurus 39x39x38mm. Sellel on 4 juhtmest, 0,5A, 24 Ω 45 mH ja hoides pöördemomendi 29n.cm (41,07oz.in) . , et saada rohkem erinevaid astmemootorite nõudeid (näiteks käigukast, pidur, kodeerija või integreeritud mootorid), võtke meiega ühendust !!!

Elektrilised spetsifikatsioonid ：

Tüüp: NEMA16 bipolaarne astmemootor
Mudeli nimi: BF39HY38-0504
Etapp: 2
Astmenurk: 1,8 kraadi
Vool: 0,5A
Takistus: 24 Ω ± 0,1 (20 ℃)
Induktiivsus: 45 mh ± 20%(1kHz 1 V RMS)
Hoidke pöördemoment: 29 N.CM (41,07 Oz.in)
Isolatsiooniklass: B (130 °); 80K max.
Valikulised osad: käigukast, kooder, pidur, integreeritud draiver ...

Füüsilised spetsifikatsioonid:

Raami suurus: NEMA 16 (39 x 39mm)
Keha pikkus: 38mm
Võlli läbimõõt: 5mm
Võlli pikkus: 24mm

Juhtmete ühendus:

A+	A-	B+	B-
Must	Roheline	Punane	Sinine

Eelmine:

Järgmine:

Seotud tooted

NEMA 23 BF57HM76-2804 Hübriidbipolaarne astmemootor 0,9 kraadi 1,89nm (267,65oz.in) 57x57x76mm 2,8a 4 juhtmeid

NEMA 23 BF57HM56-2804 Hübriidbipolaarne astmemootor 0,9 kraadi 1,2 nm (169,93oz.in) 57x57x56mm 2,8a 4 juhtmeid

NEMA 23 BF57HM41-2804 Hübriidbipolaarne astmemootor 0,9 kraadi 0,5 nm (70,81oz.in) 57x57x41mm 2,8a 4 juhtmeid

NEMA 17 BF42HS48-1204 12V Hübriidbipolaarne astmemootor 1,8 kraadi 55NCM (77,89oz.in) 42x42x48mm 1,2a 4 juhtmeid

NEMA 17 BF42HS48-0404 12V hübriidbipolaarne astmemootor 1,8 kraadi 44ncm (62,31oz.in) 42x42x48mm 0,4a 4 juhtme

NEMA 17 BF42HS40-1704-13A hübriidbipolaarne astmemootor 17HS4401 42NCM (59,48OZ.in) 42x42x40mm 1,7a 4 juhtmega

NEMA 17 BF42HS34-0404 12V Hübriidbipolaarne astmemootor 1,8 kraadi 28ncm (39,65oz.in) 42x42x34mm 1,33a 4 juhtmeid

NEMA 17 BF42HW20-1004-03F hübriidbipolaarne astmemootor 1,8 kraadi 13ncm (18,41oz.in) 42x42x20mm 1,0a 4 juhtmeid

NEMA 14 36mm BF36HM21-0404 hübriidbipolaarne astmemootor 0,9 kraadi 8,1n.cm (11,47oz.in) 35x35x21mm 0,4a 4 juhtme

NEMA 14 36mm BF36HM18-0404 Hübriidbipolaarne astmemootor 0,9 kraadi 5,6N.cm (7,93oz.in) 35x35x18mm 0,4a 4 juhtme

NEMA 14 36mm BF36HM12-0304 Hübriidbipolaarne astmemootor 0,9 kraadi 4,2n.cm (5,95oz.in) 35x35x12mm 0,3a 4 juhtmeid

NEMA 14 BF35HM42-1004 Hübriidbipolaarne astmemootor 1,8 kraadi 0,15 nm (21,24oz.in) 35x35x42mm 1,0a 4 juhtmeid

NEMA 14 BF35HM34-1004 Hübriidbipolaarne astmemootor 0,9 kraadi 0,12 nm (16,99oz.in) 35x35x34mm 1,0a 4 juhtmeid

NEMA 14 BF35HM27-0504 Hübriidbipolaarne astmemootor 0,9 kraadi 0,1 nm (14,16oz.in) 35x35x27mm 0,5a 4 juhtmeid

NEMA 42 BF110HS99-5504 Hübriidbipolaarne astmemootor 1,8 kraadi 11,2nm (1586,05oz.in) 110x110x99mm 5,5a 4 juhtmeid

NEMA 42 BF110HS201-8004 Hübriidbipolaarne astmemootor 1,8 kraadi 28n.m (3965,13oz.in) 110x110x201mm 8.0a 4 juhtmeid

NEMA 42 BF110HS150-6504 Hübriidbipolaarne astmemootor 1,8 kraadi 21n.m (2873,85oz.in) 110x110x150mm 6,5a 4 juhtmeid

NEMA 42 BF110HS99-5504 Hübriidbipolaarne astmemootor 1,8 kraadi 11,2nm (1586,05oz.in) 110x110x99mm 5,5a 4 juhtmeid

NEMA 34 BF86HS155-6004 Hübriidbipolaarne astmemootor 1,8 kraadi 13n.m (1840,95oz.in) 86x86x155mm 6.0a 4 juhtmeid

NEMA 34 BF86HS126-6004 Hübriidbipolaarne astmemootor 1,8 kraadi 9,5 nm (1345,31oz.in) 86x86x126mm 6,0a 4 juhtmeid

NEMA 34 BF86HS115-6004 Hübriidbipolaarne astmemootor 1,8 kraadi 8,7 nm (1232,02oz.in) 86x86x115mm 6.0a 4 juhtmeid

Elektrispetsifikatsioon
Tooteliik	/	NEMA 16 bipolaarne astmemootor
Mudelinimi	/	BF39HY38-0504
Etapp	etapp	2
Astmenurk	°	1.8
Voolu-	A	0.5
Vastupanu	Ω	24
Induktiivsus	mh	45
Hinnatud pöördemoment (NM)	N.cm	29
Hoidke pöördemomenti (oz.in)	oz.in	41.07
Bipolaarne/unipolaarne	/	Bipolaarne
Isolatsiooniklass	/	B
Kinnipidamismoment	G.CM	180
Rootori inerts	G.CM²	24

Füüsiline spetsifikatsioon
Raamisuurus	mm	NEMA 16 (39 x 39)
Väljundvõlli tüüp	/	Ümmargune võll
Võlli läbimõõt	mm	5
Võlli pikkus	mm	24
Keha pikkus	mm	38
Üksikvõll /kahe võll	/	Üksikvõll
Juhtmete arv	/	4
Plii pikkus	mm	300
Kaal	Kg	0.2

Elektrispetsifikatsioon
Tooteliik	/	NEMA 16 bipolaarne astmemootor
Mudelinimi	/	BF39HY38-0504
Etapp	etapp	2
Astmenurk	°	1.8
Voolu-	A	0.5
Vastupanu	Ω	24
Induktiivsus	mh	45
Hinnatud pöördemoment (NM)	N.cm	29
Hoidke pöördemomenti (oz.in)	oz.in	41.07
Bipolaarne/unipolaarne	/	Bipolaarne
Isolatsiooniklass	/	B
Kinnipidamismoment	G.CM	180
Rootori inerts	G.CM²	24

Füüsiline spetsifikatsioon
Raamisuurus	mm	NEMA 16 (39 x 39)
Väljundvõlli tüüp	/	Ümmargune võll
Võlli läbimõõt	mm	5
Võlli pikkus	mm	24
Keha pikkus	mm	38
Üksikvõll /kahe võll	/	Üksikvõll
Juhtmete arv	/	4
Plii pikkus	mm	300
Kaal	Kg	0.2
