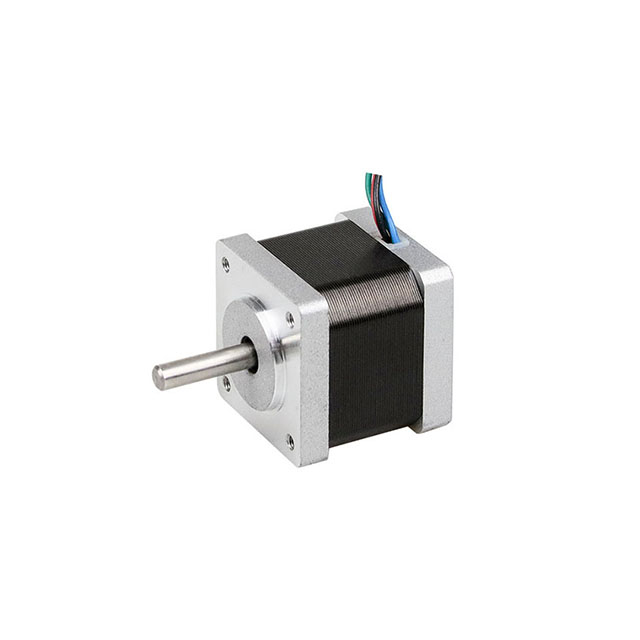

NEMA 14 BF35HS34-1004 Hübriidbipolaarne astmemootor 1,8 kraadi 0,14nm (19,83oz.in) 35x35x34mm 1,0a 4 juhtmeid

Tüüp: NEMA14 2faas bipolaarne astmemootor

Vool: 1,0A

Takistus: 2,7Ω

Hinnatud pöördemoment: 14n.cm (19,83oz.in)

Mudel:
BF35HS34-1004
Bränd:
Besfoc
Fasteri mootoritüübid:
Avatud silmuse mootorid
Astmemootori suurus:
NEMA14 (35mm)
Juhtide arv:
4WIRES
Faas:
2 etapp
Astmenurk:
1,8 °
MOQ:
10 tk


Saadavus:



Küsima

BESFOC NEMA 14 Bipolaarne astmemootor (BF35HS34-1004) astmenurgaga 1,8DEG ja suurus 35x35x34mm. Sellel on 4 juhtmest, 1,0A, 2,7 Ω 4,3 mH ja hoides pöördemomendi 14n.cm (19,83oz.in) . , et saada rohkem erinevaid astmemootorite nõudeid (näiteks käigukast, pidur, kodeerija või integreeritud mootorid), võtke meiega ühendust !!!

Elektrilised spetsifikatsioonid ：

Tüüp: NEMA14 bipolaarne astmemootor
Mudeli nimi: BF35HS34-1004
Etapp: 2
Astmenurk: 1,8 kraadi
Vool: 1,0A
Takistus: 2,7Ω ± 0,1 (20 ℃)
Induktiivsus: 4,3 mh ± 20%(1kHz 1 V RMS)
Hoidke pöördemoment: 14 N.CM (19,83 Oz.in)
Isolatsiooniklass: B (130 °); 80K max.
Valikulised osad: käigukast, kooder, pidur, integreeritud draiver ...

Füüsilised spetsifikatsioonid:

Raami suurus: NEMA 14 (35 x 35mm)
Keha pikkus: 34mm
Võlli läbimõõt: 5mm
Võlli pikkus: 21mm

Juhtmete ühendus:

A+	A-	B+	B-
Must	Roheline	Punane	Sinine
