Hibridni koračni motor

Osnovni koračni motor:

Koračni motor je električni motor, ki vrti svojo gred v natančnih korakih s fiksnimi stopinjami. Zaradi njegove notranje strukture lahko s štetjem korakov spremljate natančen kotni položaj gredi – senzor ni potreben. Zaradi te natančnosti so koračni motorji idealni za številne aplikacije.


Sistem koračnega motorja:

Delovanje sistema koračnega motorja se vrti okoli interakcije med rotorjem in statorjem. Tukaj je podroben pogled na delovanje tipičnega koračnega motorja:
Generiranje signala: Krmilnik ustvari zaporedje električnih impulzov, ki predstavljajo želeno gibanje.
Aktivacija gonilnika: Gonilnik sprejema signale iz krmilnika in napaja navitja motorja v določenem zaporedju, kar ustvarja vrtljivo magnetno polje.
Gibanje rotorja: Magnetno polje, ki ga ustvari stator, vpliva na rotor in povzroči, da se vrti v diskretnih korakih. Število korakov ustreza frekvenci impulza, ki ga pošlje krmilnik.
Povratna informacija (neobvezno): v nekaterih sistemih se lahko uporabi povratni mehanizem, kot je kodirnik, ki zagotavlja, da se je motor premaknil na pravilno razdaljo. Vendar pa mnogi sistemi koračnih motorjev delujejo brez povratne informacije in so odvisni od natančnega nadzora gonilnika in krmilnika.


Vrste hibridnih koračnih motorjev BesFoc:

Hibridni koračni motorji združujejo lastnosti PM in VR motorjev za zagotavljanje vrhunske zmogljivosti. Ponujajo boljši navor in natančnost, zaradi česar so primerni za zahtevnejše aplikacije, kot so CNC stroji, 3D tiskalniki in robotski sistemi.

Hibridni koračni motorji so glavni proizvodi BesFoc. Naši koračni motorji vključujejo 2-fazne in 3-fazne, s koti koraka 0,9°, 1,2° in 1,8°, ter velikosti motorjev nema8, 11, 14, 16, 17, 23, 24, 34, 42 in 52. Poleg standardnih hibridnih koračnih motorjev smo specializirani tudi za proizvodnjo linearnih koračnih motorjev, zaprtozančni koračni motorji, koračni motorji z votlo gredjo, IP65 IP67 vodoodporni koračni motorji, gonilniški koračni motorji in integrirani koračni servo motorji itd., pri katerih je mogoče parametre koračnega motorja, kodirnik, menjalnik, zavoro, vgrajene gonilnike itd. prilagoditi različnim potrebam.
20 koračni motor

Hibridni koračni motor NEMA 8

Koračni motor, majhna velikost, visok navor, nizek hrup, kot koraka: 1,8°, NEMA8, 20x20 mm
Izbirno: vodilne žice, menjalnik, kodirnik, zavora, integrirani gonilniki ...
Model Kot koraka Faza Gred Žice Dolžina telesa Trenutno Odpornost Induktivnost Zadrževalni moment Vodi ŠT. Vztrajnost rotorja Teža
(°) / / / (L) mm A Ω mH N.cm št. g.cm2 Kg
BF20HS30-0604 1.8 2 Okrogla Priključek 30 0.6 6.5 1.7 1.8 4 2 0.05
BF20HS33-0604 1.8 2 Okrogla Priključek 33 0.6 6.5 1.7 2 4 2 0.06
BF20HS38-0604 1.8 2 Okrogla Priključek 38 0.6 9 3 2.2 4 3 0.08
6

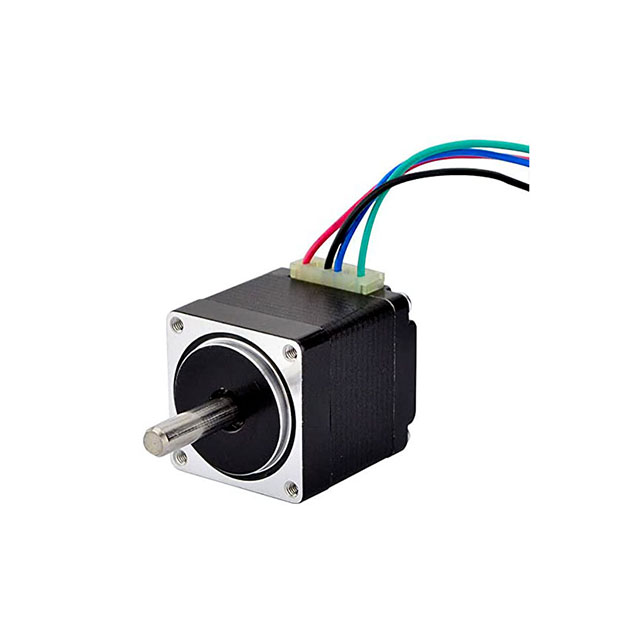

Hibridni koračni motor NEMA 11

Koračni motor, majhna velikost, visok navor, nizek hrup, kot koraka: 1,8°, NEMA11, 28x28 mm
Izbirno: vodilne žice, menjalnik, kodirnik, zavora, integrirani gonilniki ...
Model Kot koraka Faza Gred Žice Dolžina telesa Trenutno Odpornost Induktivnost Zadrževalni moment Vodi št. Vztrajnost rotorja Teža
(°) / / / (L) mm A Ω mH N.cm št. g.cm2 Kg
BF28HS32-0674 1.8 2 Okrogla Directwires 32 0.67 5.6 3.4 6 4 9 0.11
BF28HS45-0674 1.8 2 Okrogla Directwires 45 0.67 6.8 4.9 9.5 4 12 0.14
BF28HS51-0674 1.8 2 Okrogla Directwires 51 0.67 9.2 7.2 12 4 18 0.2
35 koračni motor

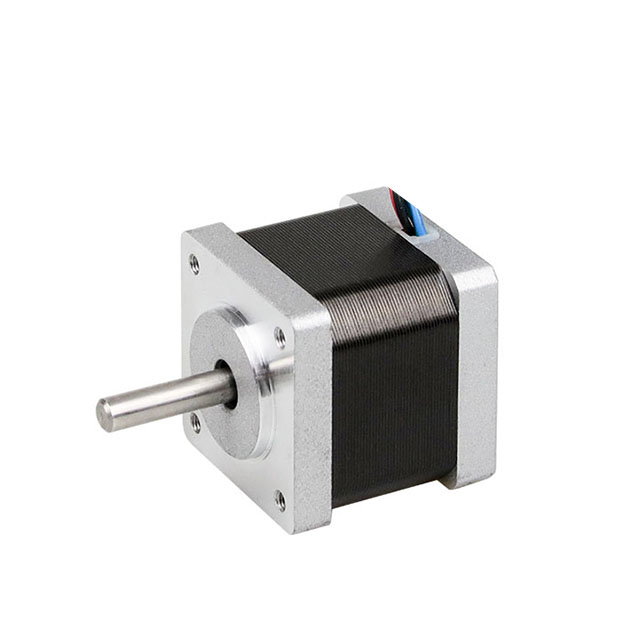

Hibridni koračni motor NEMA 14

Koračni motor, majhna velikost, visok navor, nizek hrup, kot koraka: 0,9° ali 1,8°, NEMA14, 35x35 mm
Izbirno: vodilne žice, menjalnik, kodirnik, zavora, integrirani gonilniki ...
Model Kot koraka Faza Gred Žice Dolžina telesa Trenutno Odpornost Induktivnost Zadrževalni moment Vodi št. Vztrajnost rotorja Teža
(°) / / / (L) mm A Ω mH N.cm št. g.cm2 Kg
BF35HM27-0504 0.9 2 Okrogla Neposredna žica 27 0.5 10 14 10 4 6 0.13
BF35HM34-1004 0.9 2 Okrogla Neposredna žica 34 1 2 3 12 4 9 0.17
BF35HM40-1004 0.9 2 Okrogla Neposredna žica 40 1 2 4 15 4 12 0.22
BF35HS28-0504 1.8 2 Okrogla Neposredna žica 28 0.5 20 14 10 4 11 0.13
BF35HS34-1004 1.8 2 Okrogla Neposredna žica 34 1 2.7 4.3 14 4 13 0.17
BF35HS42-1004 1.8 2 Okrogla Neposredna žica 42 1 3.8 3.5 20 4 23 0.22

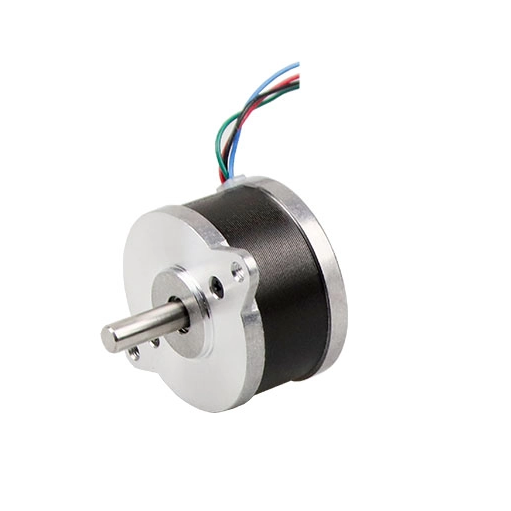

Krožni koračni motor

Okrogli hibridni koračni motor 0,9° 36 mm

Koračni motor, majhna velikost, visok navor, nizka raven hrupa, kot koraka: 0,9°, 36x36 mm
Izbirno: vodilne žice, menjalnik, kodirnik, zavora, integrirani gonilniki ...
Model Kot koraka Faza Gred Žice Dolžina telesa Trenutno Odpornost Induktivnost Zadrževalni moment Vodi št. Vztrajnost rotorja Teža
(°) / / / (L) mm A Ω mH N.cm št. g.cm2 Kg
BF36HM12-0304 0.9 2 Okrogla Neposredna žica 12 0.3 16.8 8.5 4.2 4 4 0.06
BF36HM18-0404 0.9 2 Okrogla Neposredna žica 18 0.4 12 5 5.6 4 6 0.1
BF36HM21-0404 0.9 2 Okrogla Neposredna žica 21 0.4 9 5 8.1 4 7 0.13
1-1

Hibridni koračni motor NEMA 16

Koračni motor, majhna velikost, visok navor, nizek hrup, kot koraka: 1,8°, NEMA16, 39x39 mm
Izbirno: vodilne žice, menjalnik, kodirnik, zavora, integrirani gonilniki ...
Model Kot koraka Faza Gred Žice Dolžina telesa Trenutno Odpornost Induktivnost Zadrževalni moment Vodi št. Vztrajnost rotorja Teža
(°) / / / (L) mm A Ω mH N.cm št. g.cm2 Kg
JK39HY20-0404 1.8 2 Okrogla Svinčena žica 20 0.4 6.6 7.5 6.5 4 11 0.12
JK39HY34-0404 1.8 2 Okrogla Svinčena žica 34 0.4 30 32 21 4 20 0.18
JK39HY38-0504 1.8 2 Okrogla Svinčena žica 38 0.5 24 45 29 4 24 0.2
6

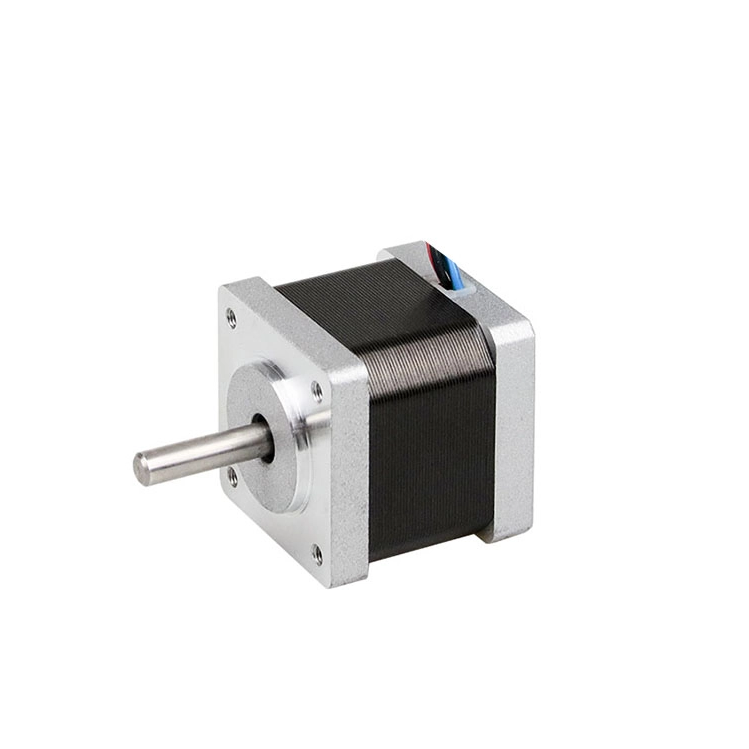

Hibridni koračni motor NEMA 17

Koračni motor, visok navor, nizka raven hrupa, gladek tip, kot koraka: 1,8° ali 0,9°, NEMA17, 42x42 mm
Izbirno: vodilne žice, menjalnik, kodirnik, zavora, integrirani gonilniki ...
Model Kot koraka Faza Gred Žice Dolžina telesa Trenutno Odpornost Induktivnost Zadrževalni moment Vodi št. Vztrajnost rotorja Teža
(°) / / / (L) mm A Ω mH N.cm št. g.cm2 Kg
BF42HM34-1334 0.9 2 Okrogla Svinčena žica 34 1.33 2.1 4.2 22 4 35 0.22
BF42HM40-1684 0.9 2 Okrogla Svinčena žica 40 1.68 1.65 3.2 33 4 54 0.28
BF42HM48-1684 0.9 2 Okrogla Svinčena žica 48 1.68 1.65 4.1 44 4 68 0.35
BF42HM60-1684 0.9 2 Okrogla Svinčena žica 60 1.68 1.65 5 55 4 106 0.55
BF42HW20-1004-03F 1.8 2 D-izrez Svinčena žica 20 1.0 3.4 4.3 13 4 20 0.13
BF42HS25-0404 1.8 2 Okrogla Svinčena žica 25 0.4 24 36 15 4 20 0.15
BF42HS28-0504 1.8 2 Okrogla Svinčena žica 28 0.5 20 21 18 4 24 0.22
BF42HS34-1334 1.8 2 Okrogla Svinčena žica 34 1.33 2.1 2.5 26 4 34 0.22
BF42HS34-0404 1.8 2 Okrogla Svinčena žica 34 0.4 30 35 28 4 34 0.22
BF42HS34-0956 1.8 2 Okrogla Svinčena žica 34 0.95 4.2 2.5 22 6 34 0.22
BF42HS40-1206 1.8 2 Okrogla Svinčena žica 40 1.2 3 2.7 32 6 54 0.28
BF42HS40-1704 1.8 2 Okrogla Svinčena žica 40 1.7 1.5 2.3 42 4 54 0.28
BF42HS40-1704-13A 1.8 2 D-izrez Priključek 40 1.7 1.5 2.3 42 4 54 0.28
BF42HS48-1206 1.8 2 Okrogla Svinčena žica 48 1.2 3.3 2.8 40 6 68 0.35
BF42HS48-1204 1.8 2 Okrogla Svinčena žica 48 1.2 4.8 8.5 48 4 68 0.35
BF42HS48-0404 1.8 2 Okrogla Svinčena žica 48 0.4 30 45 44 4 68 0.35
BF42HS48-1684 1.8 2 Okrogla Svinčena žica 48 1.68 1.65 2.8 44 4 68 0.35
BF42HS60-1206 1.8 2 Okrogla Svinčena žica 60 1.2 6 7 5.6 6 102 0.55
BF42HS60-1704A 1.8 2 D-izrez Priključek 60 1.7 3 6.2 7.3 4 102 0.55
1

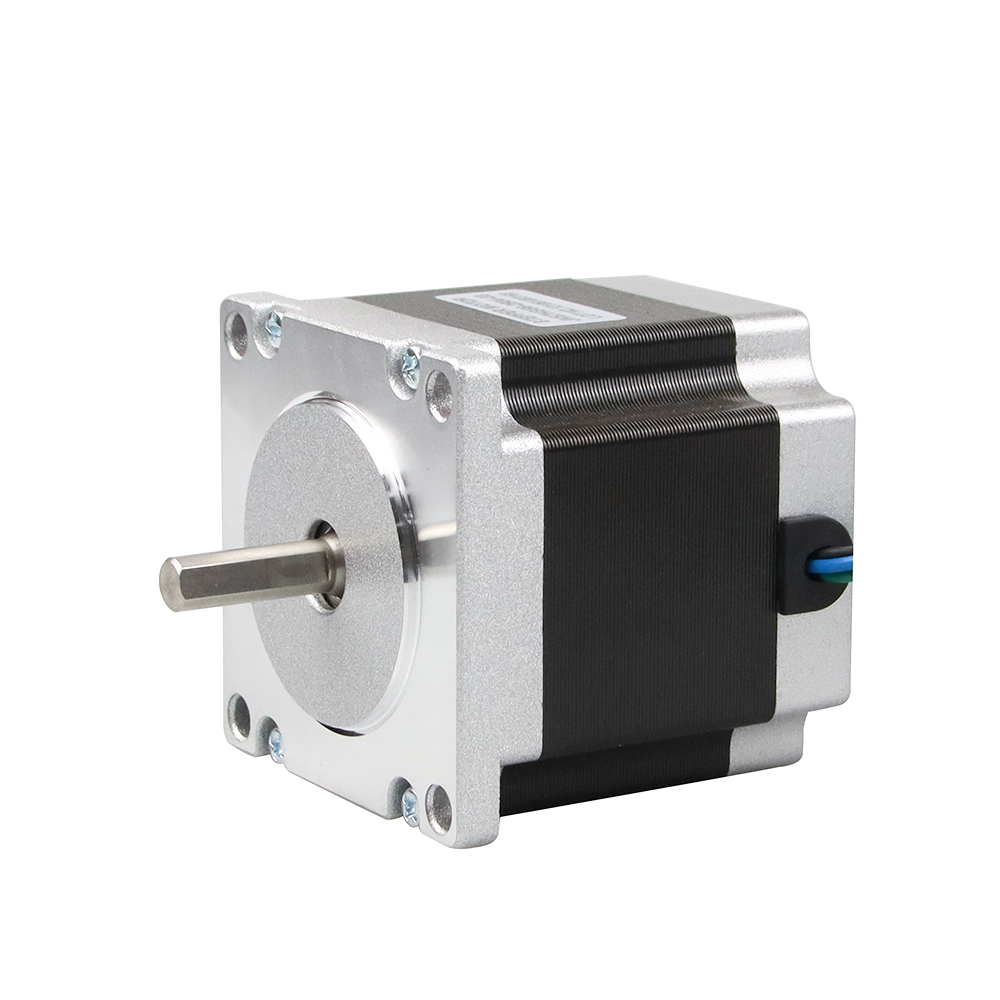

Hibridni koračni motor NEMA 23

Koračni motor, visok navor, nizka raven hrupa, gladek tip, kot koraka: 0,9° ali 1,2° ali 1,8° NEMA23, 57x57 mm
Izbirno: vodilne žice, menjalnik, kodirnik, zavora, integrirani gonilniki ...
Model Kot koraka Faza Dia gredi Vrsta gredi Wirs Dolžina telesa Trenutno Odpornost Induktivnost Zadrževalni moment Vodi št. Vztrajnost rotorja Teža
(°) / mm / / (L) mm A Ω mH Nm št. g.cm2 Kg
BF57HM41-2804 0.9 2 6.35 Okrogla Neposredna žica 41 2.8 0.7 2.2 0.5 4 120 0.45
BF57HM56-2804 0.9 2 6.35 Okrogla Neposredna žica 56 2.8 0.9 3.3 1.2 4 300 0.7
BF57HM76-2804 0.9 2 6.35 Okrogla Neposredna žica 76 2.8 1.15 5.6 1.8 4 480 1.0
BF57HS41-2804 1.8 2 6.35 Okrogla Neposredna žica 41 2.8 0.7 1.4 0.55 4 150 0.47
BF57HS51-2804 1.8 2 6.35 Okrogla Neposredna žica 51 2.8 0.83 2.2 1.01 4 230 0.59
BF57HS56-2804 1.8 2 6.35 Okrogla Neposredna žica 56 2.8 0.9 2.5 1.26 4 280 0.68
BF57HS76-2804 1.8 2 6.35 Okrogla Neposredna žica 76 2.8 1.1 3.6 1.89 4 440 1.1
BF57HS82-3004 1.8 2 8 Okrogla Neposredna žica 82 3.0 1.2 4.0 2.1 4 600 1.2
BF57HS100-3004 1.8 2 8 Okrogla Neposredna žica 100 3.0 0.75 3.0 3.0 4 700 1.3
BF57HS112-3004 1.8 2 8 Okrogla Neposredna žica 112 3.0 1.6 7.5 3.0 4 800 1.4
BF57HS112-4204 1.8 2 8 Okrogla Neposredna žica 112 4.2 0.9 3.8 3.1 4 800 1.4
1

Hibridni koračni motor NEMA 24

Koračni motor, visok navor, nizka raven hrupa, gladek tip, kot koraka: 1,8° NEMA24, 60x60 mm
Izbirno: vodilne žice, menjalnik, kodirnik, zavora, integrirani gonilniki ...
Model Kot koraka Faza Vrsta gredi Žice Dolžina telesa Trenutno Odpornost Induktivnost Zadrževalni moment Vodi št. Vztrajnost rotorja Teža
(°) / / / (L) mm A Ω mH Nm št. g.cm2 Kg
BF60HS56-2804 1.8 2 Okrogla Neposredna žica 56 2.8 0.9 3.6 1.65 4 300 0.77
BF60HS67-2804 1.8 2 Okrogla Neposredna žica 67 2.8 1.2 4.6 2.1 4 570 1.2
BF60HS88-2804 1.8 2 Okrogla Neposredna žica 88 2.8 1.5 6.8 3.1 4 840 1.4
BF60HS100-2804 1.8 2 Okrogla Neposredna žica 100 2.8 1.6 6.4 4 4 980 1100
BF60HS111-2804 1.8 2 Okrogla Neposredna žica 111 2.8 2.2 8.3 4.5 4 1120 1200
1

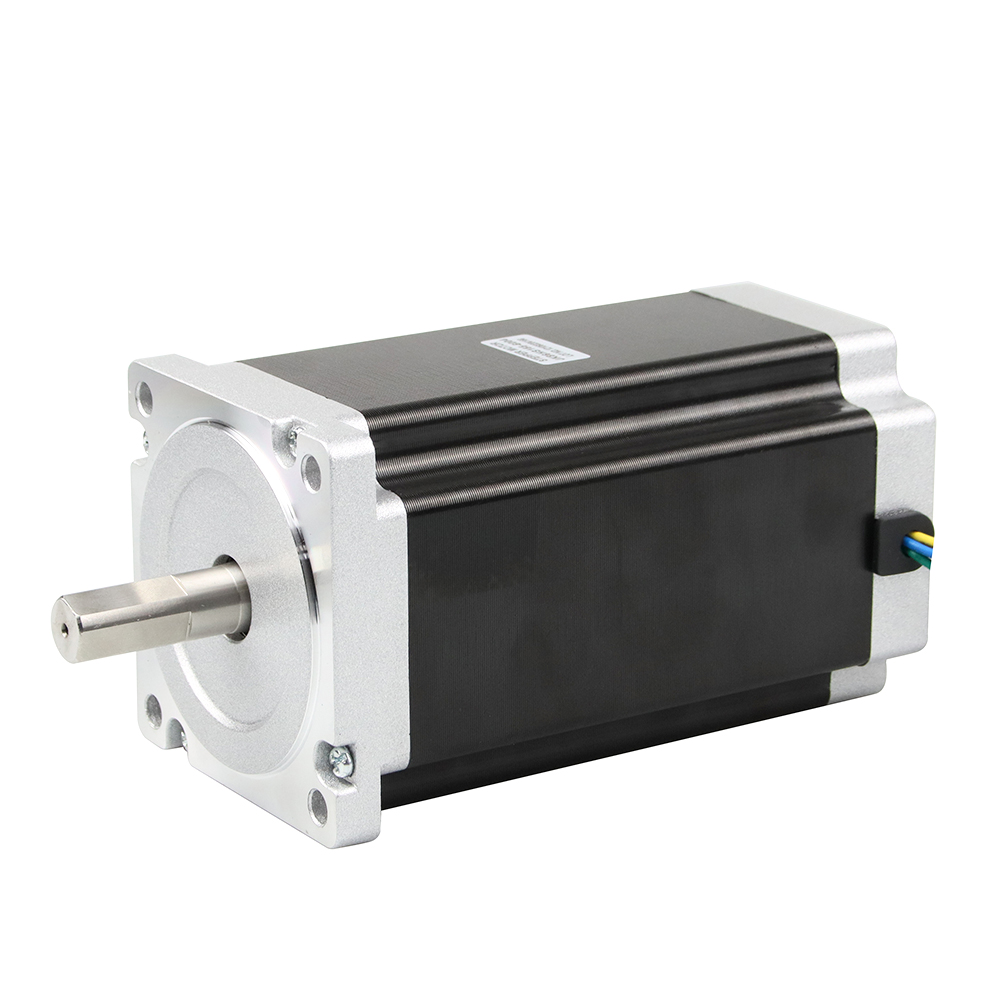

Hibridni koračni motor NEMA 34

Koračni motor, nizka vztrajnost rotorja, velik navor, hitro pospeševanje, kot koraka: 1,8°, NEMA34, 86x86 mm
Izbirno: vodilne žice, menjalnik, kodirnik, zavora, integrirani gonilniki ...
Model Kot koraka Faza Vrsta gredi Žice Dolžina telesa Trenutno Odpornost Induktivnost Zadrževalni moment Vodi št. Vztrajnost rotorja Teža
(°) / / / (L) mm A Ω mH Nm št. g.cm2 Kg
BF86HS78-6004 1.8 2 Ključ Neposredna žica 78 6.0 0.37 3.4 4.6 4 1400 2.3
BF86HS115-6004 1.8 2 Ključ Neposredna žica 115 6.0 0.6 6.5 8.7 4 2700 3.8
BF86HS126-6004 1.8 2 Ključ Neposredna žica 126 6.0 0.58 6.5 9.5 4 3200 4.5
BF86HS155-6004 1.8 2 Ključ Neposredna žica 155 6.0 0.68 9.0 13.0 4 4000 5.4

Lastnosti hibridnih koračnih motorjev:

Hibridni koračni motor združuje najboljše lastnosti trajnih magnetov in tehnologij spremenljivega upora, da zagotovi vrhunsko zmogljivost. Pogosto ga imenujejo hibridni motor zaradi kombinacije lastnosti obeh vrst motorjev.

Rotor v hibridnem koračnem motorju vsebuje trajni magnet, medtem ko ima stator več tuljav, ki v interakciji z rotorjem ustvarjajo magnetno polje. Rotor je zasnovan z zobmi ali poli, ki so poravnani s poli statorja, kar omogoča natančnejši nadzor nad ločljivostjo korakov. Ta kombinacija trajnega magneta in zasnove s spremenljivo reluktanco zagotavlja visok navor, odlično ločljivost korakov in minimalno zračnost, zaradi česar so hibridni koračni motorji zelo učinkoviti.

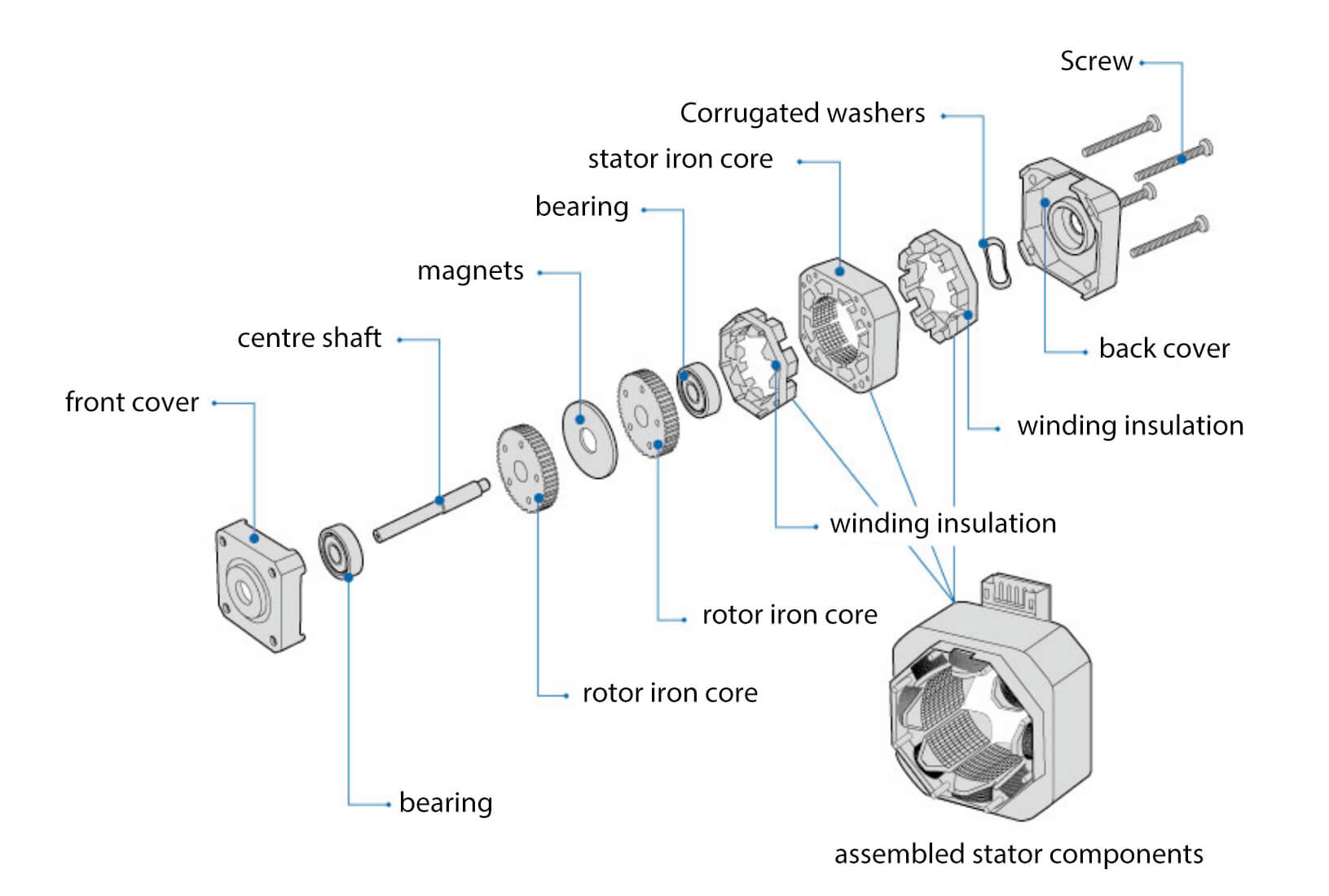

Struktura hibridnih koračnih motorjev:

proizvajalec koračnih motorjev

Struktura hibridnega koračnega motorja je sestavljena iz več ključnih komponent:

Stator, rotor, pokrov, gred, ležaj, magneti, železna jedra, žice, izolacija navitij, valovite podložke in tako naprej ...


Načelo delovanja strukture hibridnega koračnega motorja:

  • Statorske tuljave se napajajo v določenem zaporedju in ustvarjajo magnetna polja, ki privlačijo ali odbijajo zobce rotorja.
  • Ko se zobje rotorja poravnajo s poli statorja, se rotor premakne v naslednji stabilen položaj ('korak').
  • Kombinacija trajnega magneta in zob rotorja zagotavlja natančno pozicioniranje in visok navor z minimalno izgubo.


Prednosti hibridnih koračnih motorjev:

  1. Visoka natančnost: majhni koti korakov (npr. 1,8° ali 0,9°) omogočajo natančno pozicioniranje.
  2. Visok navor: kombinacija trajnega magneta in elektromagnetnih polj zagotavlja močan navor pri nizkih vrtljajih.
  3. Učinkovita zasnova: Hibridni motorji so učinkovitejši od koračnih motorjev s spremenljivo reluktanco.
  4. Gladko delovanje: mikrokoraki omogočajo bolj gladko gibanje z zmanjšanimi vibracijami.


Uporaba koračnih motorjev:

  • 3D tiskalniki
  • CNC stroji
  • Robotika
  • Medicinska oprema
  • Sistemi industrijske avtomatizacije

Pogosta vprašanja o prilagojenem hibridnem koračnem motorju
