Motor Stepper Poros Berongga

Apa itu Motor Stepper Poros Berongga?

Motor stepper poros berongga adalah motor stepper yang memiliki lubang tengah melalui porosnya, memungkinkan komponen seperti kabel, poros, atau bagian mekanis lainnya melewati pusat motor. Desain ini memberikan solusi yang lebih ringkas dan serbaguna untuk aplikasi industri dan robot tertentu yang mengutamakan efisiensi ruang dan kemudahan integrasi.
Tidak seperti motor stepper tradisional, yang memiliki poros padat, motor poros berongga memungkinkan fitur tambahan seperti sambungan langsung bagian lain atau integrasi ke dalam sistem mekanis yang kompleks tanpa memerlukan adaptor atau konektor tambahan. Fitur inti motor adalah poros 'berongga', yang memungkinkan pengaturan lebih efisien dan efisien
Poros motor berupa tabung logam berongga untuk mengurangi beban poros yang berputar. Motor poros berongga memiliki berbagai kegunaan. Keuntungannya adalah mengurangi ukuran, berat, kebisingan, serbaguna, mengurangi biaya, mudah diproduksi, dan mudah digunakan.


Motor Stepper Poros Berongga BesFoc:

BesFoc mendukung penyesuaian motor poros berongga untuk berbagai aplikasi. Ukuran Motor termasuk Nema 8 11 14 16 17 23 24 34.
Motor stepper poros berongga

Motor Stepper Poros Berongga NEMA 8

Motor stepper, ukuran kecil, torsi tinggi, kebisingan rendah, sudut langkah: 1,8°, NEMA8, 20x20mm
Opsional: Konektor...
Model Sudut Langkah Fase Batang Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No Inersia Rotor Berat
(°) / / / (L)mm A Ω H Ncm TIDAK. g.cm2 kg
BF20HSH30-0604 1.8 2 poros berongga Konektor 30 0.6 6.5 1.7 1.8 4 2 0.05
BF20HSH38-0604 1.8 2 poros berongga Konektor 38 0.6 9 3 2.2 4 3 0.08
pangkas_ 17224162920 56

Motor Stepper Poros Berongga NEMA 11

Motor stepper, ukuran kecil, torsi tinggi, kebisingan rendah, sudut langkah: 1,8°, NEMA11, 28x28mm
Opsional: Konektor...
Model Sudut Langkah Fase Batang Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No. Inersia Rotor Berat
(°) / / / (L) mm A Ω H Ncm TIDAK. g.cm2 kg
BF28HSH32-0674 1.8 2 poros berongga Kawat timah 32 0.67 5.6 3.4 6 4 9 0.11
BF28HSH45-0674 1.8 2 poros berongga Kawat timah 45 0.67 6.8 4.9 9.5 4 12 0.14
BF28HSH51-0674 1.8 2 poros berongga Kawat timah 51 0.67 9.2 7.2 12 4 18 0.2
Motor stepper poros berongga

Motor Stepper Poros Berongga NEMA 14

Motor stepper, ukuran kecil, torsi tinggi, kebisingan rendah, sudut langkah: 1,8°, NEMA14, 35x35mm
Opsional: Konektor...
Model Sudut Langkah Fase Batang Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No. Inersia Rotor Berat
(°) / / / (L)mm A Ω H Ncm TIDAK. g.cm2 kg
BF35HSH28-0504 1.8 2 poros berongga Kawat timah 28 0.5 20 14 10 4 11 0.13
BF35HSH34-1004 1.8 2 poros berongga Kawat timah 34 1 2.7 4.3 14 4 13 0.17
BF35HSH42-1004 1.8 2 poros berongga Kawat timah 42 1 3.8 3.5 20 4 23 0.22
Motor stepper poros berongga

Motor Stepper Poros Berongga NEMA 17

Motor stepper, torsi tinggi, kebisingan rendah, tipe halus, sudut langkah: 1,8°, NEMA17, 42x42mm
Opsional: Konektor...
Model Sudut Langkah Fase Batang Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No. Inersia Rotor Berat
(°) / / / (L)mm A Ω H Ncm TIDAK. g.cm2 kg
BF42HSH34-1334 1.8 2 poros berongga Kawat timah 34 1.33 2.1 2.5 26 4 34 0.22
BF42HSH40-1704 1.8 2 poros berongga Kawat timah 40 1.7 1.5 2.3 42 4 54 0.28
BF42HSH48-1684 1.8 2 poros berongga Kawat timah 48 1.68 1.65 2.8 44 4 68 0.35
BF42HSH60-1704 1.8 2 poros berongga Konektor 60 1.7 3 6.2 7.3 4 102 0.55
Motor stepper poros berongga

Motor Stepper Poros Berongga NEMA 23

Motor stepper, torsi tinggi, kebisingan rendah, tipe halus, sudut langkah: 1,8° NEMA23, 57x57mm
Opsional: Konektor...
Model Sudut Langkah Fase Batang Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No. Inersia Rotor Berat
(°) / / / (L)mm A Ω hh Nm TIDAK. g.cm2 kg
BF57HSH41-2804 1.8 2 poros berongga Kawat timah 41 2.8 0.7 1.4 0.55 4 150 0.47
BF57HSH51-2804 1.8 2 poros berongga Kawat timah 51 2.8 0.83 2.2 1.01 4 230 0.59
BF57HSH56-2804 1.8 2 poros berongga Kawat timah 56 2.8 0.9 2.5 1.26 4 280 0.68
BF57HSH76-2804 1.8 2 poros berongga Kawat timah 76 2.8 1.1 3.6 1.89 4 440 1.1
BF57HSH82-3004 1.8 2 poros berongga Kawat timah 82 3.0 1.2 4.0 2.1 4 600 1.2
BF57HSH100-3004 1.8 2 poros berongga Kawat timah 100 3.0 0.75 3.0 3.0 4 700 1.3
BF57HSH112-3004 1.8 2 poros berongga Kawat timah 112 3.0 1.6 7.5 3.0 4 800 1.4
Motor stepper poros berongga

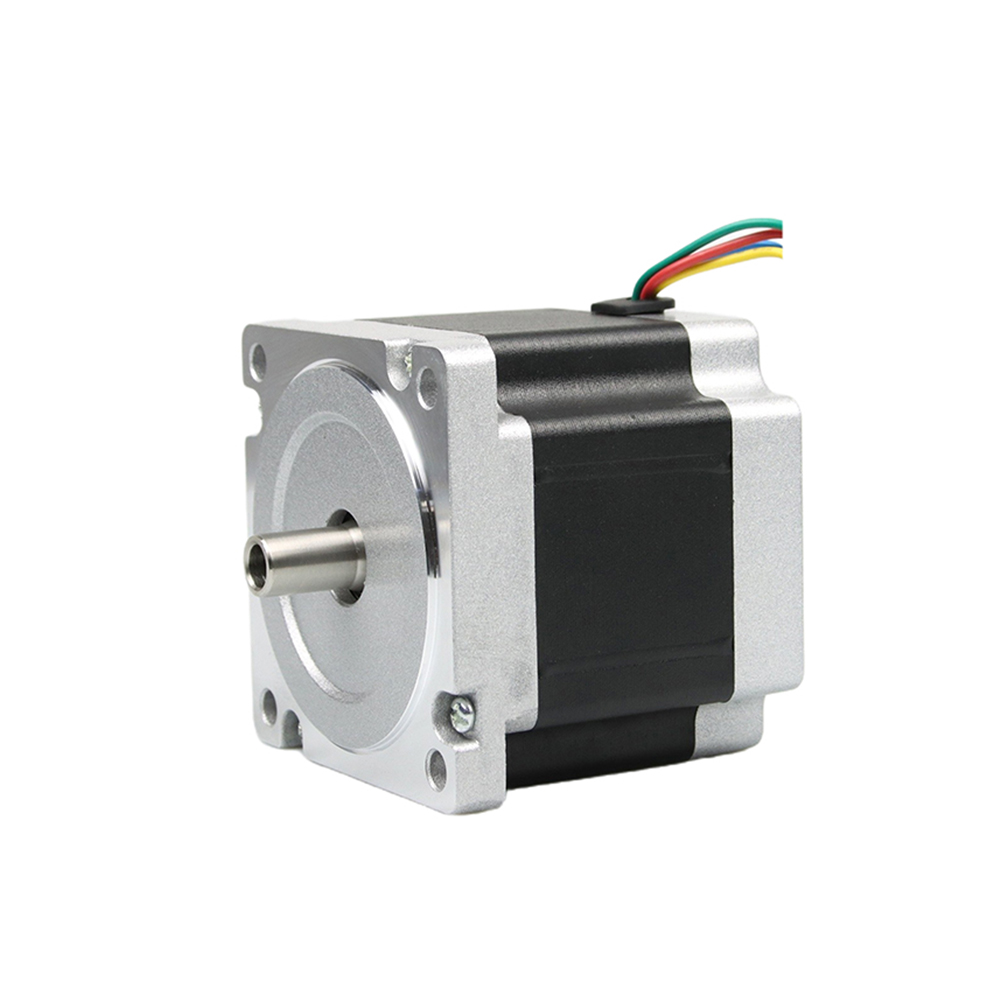

Motor Stepper Poros Berongga NEMA 34

Motor stepper, inersia rotor rendah, torsi besar, akselerasi cepat, sudut langkah: 1,8°, NEMA34, 86x86mm
Opsional: Konektor...
Model Sudut Langkah Fase Batang Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No. Inersia Rotor Berat
(°) / / / (L)mm A Ω hh Nm TIDAK. g.cm2 kg
BF86HSH78-6004 1.8 2 poros berongga Kawat timah 78 6.0 0.37 3.4 4.6 4 1400 2.3
BF86HSH115-6004 1.8 2 poros berongga Kawat timah 115 6.0 0.6 6.5 8.7 4 2700 3.8
FB86HSH126-6004 1.8 2 poros berongga Kawat timah 126 6.0 0.58 6.5 9.5 4 3200 4.5
BF86HSH155-6004 1.8 2 poros berongga Kawat timah 155 6.0 0.68 9.0 13.0 4 4000 5.4

Fitur Motor Stepper Poros Berongga:

1. Poros Berongga Tengah:

Ciri khas motor ini adalah bagian tengah poros yang berlubang, yang memudahkan perutean kabel atau komponen mekanis lainnya, mengurangi kekacauan dan menghemat ruang.

2. Desain Kompak:

Meskipun porosnya berongga, motor ini mempertahankan desain yang kompak, memberikan torsi dan kinerja tinggi sekaligus menempati lebih sedikit ruang dalam sistem.

3. Kopling Langsung:

Desain poros berongga memungkinkan pemasangan langsung dengan komponen mekanis lain seperti kotak roda gigi atau aktuator, menyederhanakan integrasi dan meningkatkan efisiensi.

4. Fleksibilitas dalam Instalasi:

Motor stepper poros berongga sangat berguna dalam aplikasi di mana komponen lain, seperti kabel atau sistem optik, harus melewati bagian tengah motor, memastikan desain yang lebih bersih dan terorganisir.

5. Pengoperasian yang Lancar:

Motor ini memberikan kontrol gerakan langkah demi langkah yang halus dan presisi, menjadikannya ideal untuk aplikasi yang memerlukan akurasi dan keandalan tinggi.


Bagaimana Cara Kerja Motor Stepper Poros Berongga?

Motor stepper poros berongga bekerja dengan prinsip yang sama seperti motor stepper biasa, namun dengan keunggulan tambahan berupa desain porosnya yang unik. Seperti motor stepper tradisional, motor ini bergerak dalam langkah-langkah terpisah, masing-masing sesuai dengan sudut rotasi tetap. Perbedaannya terletak pada konstruksi poros motor.

1. Sinyal Masukan:

Motor stepper menerima sinyal dari pengontrol yang menentukan gerakan yang diinginkan (posisi atau kecepatan).

2. Interaksi Medan Magnet:

Di dalam motor, serangkaian magnet permanen dan belitan berinteraksi untuk menghasilkan torsi, menyebabkan rotor berputar dengan langkah yang tepat.

3. Desain Poros Berongga:

Poros rotor berlubang, memungkinkan komponen tambahan melewati bagian tengahnya, seperti kabel atau bahkan sistem mekanis lainnya. Desain ini memudahkan untuk mengintegrasikan motor ke dalam sistem atau mesin dengan ruang terbatas tanpa komponen atau adaptor tambahan.

4. Kontrol Gerakan:

Motor terus berputar langkah demi langkah, dengan setiap langkah sesuai dengan peningkatan mekanis tertentu, memungkinkan kontrol posisi dan kecepatan yang tepat. Poros berongga memastikan komponen tidak mengganggu putaran motor.


Manfaat Motor Stepper Poros Berongga

1. Efisiensi Ruang

Manfaat paling nyata dari motor stepper poros berongga adalah penghematan ruang yang ditawarkannya. Lubang tengah pada poros memungkinkan komponen lain melewati motor, sehingga mengurangi kebutuhan ruang tambahan dalam pengaturan yang sempit. Hal ini mempermudah pembuatan sistem yang ringkas tanpa mengurangi kinerja.

2. Integrasi yang Disederhanakan

Karena desainnya yang unik, motor stepper poros berongga lebih mudah diintegrasikan ke dalam sistem mekanis yang kompleks. Komponen seperti poros, kabel, atau bagian lain dapat melewati motor tanpa memerlukan adaptor atau kopling tambahan, sehingga menyederhanakan proses desain dan perakitan.

3. Kepadatan Torsi Lebih Tinggi

Meskipun ukurannya kompak, motor stepper poros berongga dapat menghasilkan tingkat torsi tinggi, mirip dengan motor poros padat tradisional. Hal ini menjadikannya ideal untuk aplikasi yang memerlukan efisiensi ruang dan keluaran kinerja tinggi.

4. Mengurangi Kompleksitas Mekanik

Motor poros berongga mengurangi kompleksitas desain mekanis dengan menghilangkan kebutuhan akan kopling atau konektor eksternal. Hal ini menyebabkan lebih sedikit komponen, mengurangi potensi kegagalan mekanis dan meningkatkan keandalan sistem secara keseluruhan.

5. Sistem yang Bersih dan Terorganisir

Kemampuan untuk merutekan kabel dan komponen lainnya melalui poros berongga membuat sistem tetap teratur dan bebas dari kekacauan. Hal ini sangat bermanfaat dalam sistem otomatis, dimana kerapian dan kesederhanaan adalah kunci untuk meningkatkan fungsionalitas dan mengurangi waktu pemeliharaan.



Aplikasi Motor Stepper Poros Berongga

Motor stepper poros berongga sangat serbaguna dan digunakan di berbagai industri, terutama di mana efisiensi ruang, kemudahan integrasi, dan kinerja tinggi sangat penting. Berikut adalah beberapa aplikasi yang paling umum:

1. Robotika

Dalam robotika, motor stepper poros berongga digunakan untuk menggerakkan lengan robot, gripper, dan bagian bergerak lainnya. Desain poros berongga memungkinkan integrasi sensor, kabel, atau sistem kontrol melalui pusat, mengurangi kompleksitas dan menjadikan sistem lebih kompak dan efisien.

2. Mesin CNC

Pada mesin CNC (Computer Numerical Control), motor stepper poros berongga digunakan untuk menggerakkan perkakas dan sumbu. Kemampuan untuk melewatkan kabel atau poros melalui motor memungkinkan pengaturan yang lebih bersih dan mengurangi kebutuhan adaptor tambahan, sehingga menghasilkan pengoperasian yang lebih efisien dan presisi.

3. Printer 3D

Motor stepper poros berongga biasanya digunakan pada printer 3D untuk mengontrol pergerakan kepala cetak atau platform pembuatan. Desain motor yang ringkas dan kemampuan merutekan kabel melalui poros membantu menjaga sistem tetap bersih dan teratur, yang penting untuk kelancaran proses pencetakan 3D.

4. Sistem Konveyor Otomatis

Dalam sistem konveyor otomatis, motor stepper poros berongga digunakan untuk menggerakkan sabuk dan komponen lainnya. Poros berongga motor memungkinkan perutean kabel daya atau kontrol melalui bagian tengah, yang penting dalam jalur produksi otomatis berskala besar.

5. Peralatan Medis

Motor stepper poros berongga sering digunakan pada perangkat medis seperti mesin MRI, peralatan diagnostik, atau robot bedah, yang mengutamakan presisi dan desain kompak. Kemampuan untuk melewatkan kabel atau bahkan sensor melalui poros motor memungkinkan pengaturan yang lebih bersih dan efisien di lingkungan medis yang sensitif.

6. Sistem Optik

Dalam sistem optik, motor stepper poros berongga digunakan untuk menggerakkan lensa, cermin, dan komponen optik lainnya. Poros berongga memungkinkan perutean serat optik atau kabel melalui bagian tengah motor, menyederhanakan desain dan memastikan sistem tetap bersih dan efisien.



Motor stepper poros berongga unggul dalam aplikasi yang menuntut kekompakan, torsi tinggi, dan integrasi tanpa batas. Desainnya yang unik—memungkinkan komponen melewati poros pusat—menyederhanakan sistem, meningkatkan kinerja, dan menyederhanakan kompleksitas. Dari robotika dan mesin CNC hingga pencetakan 3D dan peralatan medis, motor ini berfungsi sebagai solusi serbaguna dan efisien di beragam aplikasi. Memahami kemampuan mereka memungkinkan perusahaan memanfaatkan teknologi ini untuk mengoptimalkan sistem mereka dan memenuhi persyaratan otomatisasi modern.

FAQ Motor Stepper Poros Berongga yang Disesuaikan

  • Apa itu motor stepper poros berongga dan bagaimana cara kerjanya?

    adalah Motor stepper poros berongga jenis motor stepper yang dirancang dengan poros lubang tengah di tengahnya. Bagian tengah berongga ini memungkinkan kabel, batang, serat optik, atau komponen mekanis melewati motor, sehingga integrasi sistem menjadi lebih mudah. Ini beroperasi seperti motor stepper tradisional dengan mengubah pulsa listrik menjadi gerakan rotasi yang presisi, biasanya dengan sudut langkah 1,8° , memberikan pemosisian dan kontrol gerakan yang akurat.

  • Apa perbedaan antara motor stepper poros berongga dan motor stepper standar?

    Perbedaan utama antara motor stepper poros berongga dan motor stepper tradisional adalah struktur porosnya. Motor stepper standar memiliki poros padat , sedangkan motor poros berongga memiliki poros lubang tembus . Desain ini memungkinkan pemasangan langsung dengan komponen mekanis dan perutean kabel internal, sehingga menyederhanakan tata letak sistem dan mengurangi kekacauan kabel eksternal.

  • Ukuran apa yang tersedia untuk motor stepper poros berongga Besfoc?

    Besfoc menawarkan motor stepper poros berongga dalam berbagai ukuran rangka NEMA , termasuk NEMA 8, NEMA 11, NEMA 14, NEMA 16, NEMA 17, NEMA 23, NEMA 24, dan NEMA 34 . Opsi ukuran ini memberikan tingkat torsi berbeda dan konfigurasi pemasangan yang sesuai untuk berbagai aplikasi otomasi industri dan kontrol gerak.

  • Apa saja fitur utama dan keunggulan motor stepper poros berongga?

    Fitur utama motor stepper poros berongga meliputi:

    • Poros berongga tengah untuk perutean internal

    • Struktur kompak dan hemat ruang

    • Kemampuan kopling langsung

    • Desain instalasi yang fleksibel

    • Gerakan langkah yang halus dan tepat

    • Kepadatan torsi tinggi meski ukurannya kompak

    Fitur-fitur ini menjadikan motor poros berongga ideal untuk peralatan otomasi modern.

  • Bisakah kabel atau komponen melewati motor stepper poros berongga?

    Ya. Salah satu keuntungan utama dari desain motor stepper poros berongga adalah kemampuan untuk mengarahkan kabel, kabel, batang, sensor, atau tabung pneumatik langsung melalui poros motor . Hal ini meningkatkan organisasi sistem, mengurangi kabel eksternal, dan menyederhanakan rakitan mekanis yang rumit.

  • Apakah motor stepper poros berongga mendukung kopling langsung dengan kotak roda gigi atau aktuator?

    Ya. Motor stepper poros berongga mendukung kopling mekanis langsung dengan komponen seperti kotak roda gigi, meja putar, aktuator, dan sekrup utama . Desain lubang tembus sering kali menghilangkan kebutuhan akan adaptor atau skrup tambahan, sehingga meningkatkan akurasi penyelarasan dan mengurangi kerumitan pemasangan.

  • Apakah motor stepper poros berongga cocok untuk sistem otomasi kompak?

    Ya. Motor stepper poros berongga banyak digunakan dalam sistem otomasi kompak karena kemampuan perutean internalnya menghemat ruang dan mengurangi kebutuhan manajemen kabel eksternal. Hal ini menjadikannya ideal untuk aplikasi yang mengutamakan optimalisasi ruang dan tata letak mekanis yang bersih.

  • Apa sajakah konfigurasi sudut langkah, torsi, dan pengkabelan pada motor stepper poros berongga?

    Kebanyakan motor stepper poros berongga menggunakan sudut langkah 1,8° , yang memberikan akurasi posisi tinggi. Mereka juga menghasilkan kepadatan torsi tinggi yang sebanding dengan motor stepper konvensional . Konfigurasi kabel yang umum adalah koneksi bipolar 4 kabel , membuatnya kompatibel dengan sebagian besar driver motor stepper standar.

  • Aplikasi apa yang biasa menggunakan motor stepper poros berongga?

    Motor stepper poros berongga biasa digunakan pada:

    • Robotika dan sendi robotik

    • mesin CNC

    • pencetak 3D

    • Sistem konveyor otomatis

    • Peralatan medis

    • Sistem optik dan inspeksi

    Poros berongga memungkinkan perutean kabel internal untuk sensor dan jalur sinyal , yang sangat berguna dalam robotika dan peralatan presisi.

  • Apakah Besfoc menyediakan motor stepper poros berongga OEM atau khusus?

    Ya. Besfoc mendukung solusi motor stepper poros berongga OEM dan disesuaikan berdasarkan kebutuhan aplikasi spesifik. Opsi khusus dapat mencakup diameter poros, konektor, kabel timah, konfigurasi torsi, atau fitur integrasi tambahan yang berbeda untuk memenuhi kebutuhan desain peralatan industri.
