Motor Stepper Linear tipe T eksternal

Apa itu Motor Stepper Linier Tipe T Eksternal?

Motor Stepper Linier adalah jenis motor listrik yang mengubah pulsa listrik menjadi gerak linier. Berbeda dengan motor putar yang menghasilkan gerakan rotasi, motor stepper linier menghasilkan gerakan linier langsung sepanjang lintasan lurus. Mekanisme Sekrup Timbal tipe T Eksternal adalah komponen penting yang memungkinkan motor mencapai presisi tinggi dan transmisi gaya dalam sistem gerak linier.
Sekrup utama tipe T mengacu pada sekrup utama dengan konfigurasi ulir eksternal yang unik, biasanya digunakan untuk mengubah gerakan putar menjadi gerakan linier. Disebut 'eksternal' karena ulirnya terletak di bagian luar poros sekrup, sehingga meningkatkan kapasitas menahan beban dan mengurangi serangan balik. Kombinasi motor stepper dan sistem sekrup utama menjadikan Motor Stepper Linier Sekrup Timbal tipe T Eksternal pilihan yang sangat baik untuk aplikasi yang memerlukan presisi, keandalan, dan kemampuan pengulangan yang tinggi.


Motor Stepper Linier Tipe T Eksternal BesFoc

BesFoc menawarkan empat batang sekrup timah yang berbeda, termasuk sekrup timah tipe T eksternal, sekrup bola eksternal, sekrup timah penahan dan non penahan, ukuran motor linier dari neam 8 11 14 17 23 24 34.
Motor gerak linier

NEMA 8 Motor Stepper Linier Tipe T Eksternal

NEMA8 (20mm) Motor Stepper Linier Tipe T Eksternal memiliki karakteristik ukuran kecil, kinerja tinggi, daya tahan lama, kebisingan rendah, dan efisiensi tinggi. Ukuran dasarnya adalah 20mm, dan panjang bodi tersedia dalam 30mm dan 38mm.
Opsional: Konektor, driver terintegrasi...
Model Sudut Langkah Fase Tipe Poros Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No. Inersia Rotor Berat
(°) / / / (L) mm A Ω mH Ncm TIDAK. g.cm2 kg
BF20HST30-0604 1.8 2 Sekrup tipe T Konektor 30 0.6 6.5 1.7 1.8 4 2 0.05
BF20HST38-0604 1.8 2 Sekrup tipe T Konektor 38 0.6 9 3 2.2 4 3 0.08

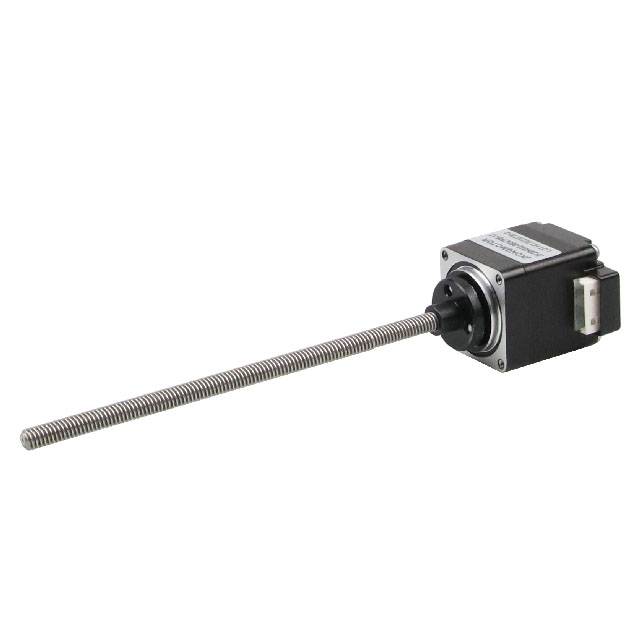

Motor stepper sekrup linier

NEMA 11 Motor Stepper Linier Tipe T Eksternal

NEMA11 (28mm) Motor Stepper Linier Tipe T Eksternal memiliki karakteristik ukuran kecil, kinerja tinggi, daya tahan lama, kebisingan rendah, dan efisiensi tinggi. Ukuran dasarnya adalah 28mm, dan panjang bodi tersedia dalam 32mm, 45mm, dan 51mm.
Opsional: Konektor, gearbox, encoder, driver bawaan terintegrasi...
Model Sudut Langkah Fase Tipe Poros Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No. Inersia Rotor Berat
(°) / / / (L)mm A Ω mH Ncm TIDAK. g.cm2 kg
BF28HST32-0674 1.8 2 Sekrup tipe T Kawat Langsung 32 0.67 5.6 3.4 6 4 9 0.11
BF28HST45-0674 1.8 2 Sekrup tipe T Kawat Langsung 45 0.67 6.8 4.9 9.5 4 12 0.14
BF28HST51-0674 1.8 2 Sekrup tipe T Kawat Langsung 51 0.67 9.2 7.2 12 4 18 0.2
42 sekrup motor stepper

NEMA 14 Motor Stepper Linier Tipe T Eksternal

NEMA14 (35mm) Motor Stepper Linier Tipe T Eksternal memiliki karakteristik ukuran kecil, kinerja tinggi, daya tahan lama, kebisingan rendah, dan efisiensi tinggi. Ukuran dasarnya adalah 35mm, dan panjang bodi tersedia dalam 28mm, 34mm, dan 42mm.
Opsional: Konektor, gearbox, encoder, driver bawaan terintegrasi...
Model Sudut Langkah Fase Tipe Poros Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No. Inersia Rotor Berat
(°) / / / (L)mm A Ω mH Ncm TIDAK. g.cm2 kg
BF35HST28-0504 1.8 2 Sekrup tipe T Kawat Langsung 28 0.5 20 14 10 4 11 0.13
BF35HST34-1004 1.8 2 Sekrup tipe T Kawat Langsung 34 1 2.7 4.3 14 4 13 0.17
BF35HST42-1004 1.8 2 Sekrup tipe T Kawat Langsung 42 1 3.8 3.5 20 4 23 0.22
42 sekrup motor stepper

NEMA 17 Motor Stepper Linier Tipe T Eksternal

NEMA17 (42mm) Motor Stepper Linier Tipe T Eksternal memiliki karakteristik ukuran kecil, kinerja tinggi, daya tahan lama, kebisingan rendah, dan efisiensi tinggi. Ukuran dasarnya adalah 42mm, dan panjang bodi tersedia dalam 34mm, 40mm, 48mm, dan 60mm.
Opsional: Konektor, gearbox, encoder, driver bawaan terintegrasi...
Model Sudut Langkah Fase Tipe Poros Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No. Inersia Rotor Berat
(°) / / / (L)mm A Ω mH Ncm TIDAK. g.cm2 kg
BF42HST34-1334 1.8 2 Sekrup tipe T Kawat Langsung 34 1.33 2.1 2.5 26 4 34 0.22
BF42HST40-1704 1.8 2 Sekrup tipe T Kawat Langsung 40 1.7 1.5 2.3 42 4 54 0.28
BF42HST48-1684 1.8 2 Sekrup tipe T Kawat Langsung 48 1.68 1.65 2.8 44 4 68 0.35
BF42HST60-1704 1.8 2 Sekrup tipe T Kawat Langsung 60 1.7 3 6.2 7.3 4 102 0.55

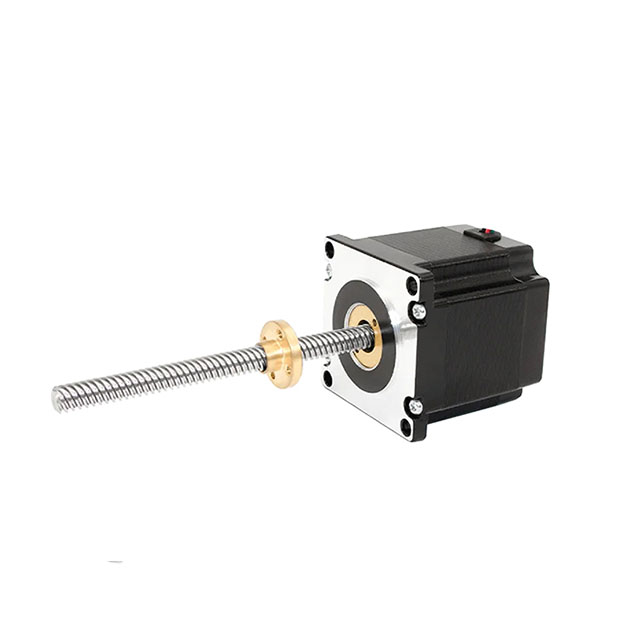

57 motor stepper sekrup

NEMA 23 Motor Stepper Linier Tipe T Eksternal

NEMA23 (57mm) Motor Stepper Linier Tipe T Eksternal memiliki karakteristik ukuran kecil, kinerja tinggi, daya tahan lama, kebisingan rendah, dan efisiensi tinggi. Ukuran dasarnya adalah 57mm, dan panjang bodi tersedia dalam 41mm, 51mm, 56mm, 76mm, 82mm, 100mm, dan 112mm.
Opsional: Konektor, gearbox, encoder, driver bawaan terintegrasi...
Model Sudut Langkah Fase Tipe Poros Kabel Panjang Badan Saat ini Perlawanan Induktansi Memegang Torsi Memimpin No. Inersia Rotor Berat
(°) / / / (L)mm A Ω mH Nm TIDAK. g.cm2 kg
BF57HST41-2804 1.8 2 Sekrup tipe T Kawat Langsung 41 2.8 0.7 1.4 0.55 4 150 0.47
BF57HST51-2804 1.8 2 Sekrup tipe T Kawat Langsung 51 2.8 0.83 2.2 1.01 4 230 0.59
BF57HST56-2804 1.8 2 Sekrup tipe T Kawat Langsung 56 2.8 0.9 3 1.2 4 280 0.68
BF57HST76-2804 1.8 2 Sekrup tipe T Kawat Langsung 76 2.8 1.1 3.6 1.89 4 440 1.1
BF57HST82-3004 1.8 2 Sekrup tipe T Kawat Langsung 82 3.0 1.2 4.0 2.1 4 600 1.2
BF57HST100-3004 1.8 2 Sekrup tipe T Kawat Langsung 100 3.0 0.75 3.0 3.0 4 700 1.3
BF57HST112-3004 1.8 2 Sekrup tipe T Kawat Langsung 112 3.0 1.6 7.5 3.0 4 800 1.4

Komponen Motor Stepper Linier Sekrup Timbal Tipe T Eksternal

  1. Step Motor : Komponen inti yang menghasilkan gerakan langkah demi langkah yang presisi untuk gerakan linier yang akurat.
  2. Sekrup Timbal tipe-T : Sekrup khusus dengan ulir eksternal, dirancang untuk kapasitas beban tinggi dan serangan balik minimal.
  3. Mur : Komponen yang bergerak di sepanjang sekrup utama, mengubah tenaga motor menjadi gerakan linier.
  4. Perumahan : Rangka struktural yang menahan motor dan sekrup utama, menjaga kesejajaran yang tepat.
  5. Bantalan : Komponen yang meminimalkan gesekan dan memastikan pergerakan mulus di sepanjang sekrup utama.


Bagaimana Cara Kerja Motor Stepper Linier Sekrup Timbal Tipe T Eksternal?

Sekrup timah tipe T eksternal dipasangkan dengan motor stepper untuk menghasilkan gerakan linier. Motor stepper bergerak dengan langkah yang presisi dan terpisah, memutar sekrup utama antara 0,9 dan 1,8 derajat per langkah. Gerakan kecil dan terkontrol ini memungkinkan Motor Stepper Linier Sekrup Timbal Tipe T Eksternal mencapai presisi luar biasa.
Saat motor berputar, ulir sekrup utama menyatu dengan mur, sehingga menggerakkannya sepanjang sekrup. Penempatan ulir di bagian luar memberikan kekuatan dan ketahanan yang unggul terhadap deformasi—menjadikan sistem ini ideal untuk aplikasi beban tinggi. Melalui desain yang cermat, mur bergerak dengan mulus dan konsisten di sepanjang sekrup utama dengan reaksi minimal, sehingga menghasilkan akurasi dan efisiensi.

Manfaat Menggunakan Motor Stepper Linier Sekrup Timbal Tipe T Eksternal

1. Presisi dan Akurasi

Salah satu keunggulan utama Motor Stepper Linier Sekrup Timbal Tipe T Eksternal adalah presisinya yang tinggi. Kemampuan motor stepper untuk melakukan gerakan bertahap yang presisi menghasilkan penentuan posisi yang sangat akurat. Hal ini membuatnya ideal untuk aplikasi yang mengutamakan presisi, seperti pada mesin CNC, printer 3D, dan robotika.

2. Mengurangi Serangan Balik

Backlash, atau sedikit gerakan yang terjadi saat membalikkan arah, dapat mengurangi keakuratan suatu sistem gerak. Desain Sekrup Timbal tipe T Eksternal secara khusus dimaksudkan untuk meminimalkan serangan balik. Benang eksternal menyatu lebih aman dengan mur, mengurangi pemutaran yang tidak diinginkan dan meningkatkan efisiensi sistem secara keseluruhan.

3. Kapasitas Beban Tinggi

Ulir eksternal sekrup utama tipe-T dirancang untuk menangani beban yang lebih tinggi dibandingkan desain sekrup utama tradisional. Hal ini menjadikan sistem ini ideal untuk digunakan dalam aplikasi yang memerlukan pergerakan beban berat dengan keandalan tinggi, seperti mesin industri dan sistem otomatis.

4. Gerakan Halus

Berkat kombinasi motor stepper dan sekrup utama, sistem ini menghasilkan gerakan yang mulus dan berkelanjutan. Hal ini memastikan bahwa sistem dapat bekerja dalam aplikasi yang mengutamakan kelancaran pengoperasian, seperti pada perangkat medis atau peralatan manufaktur berpresisi tinggi.

5. Hemat Biaya dan Perawatan Rendah

Motor Stepper Linier Sekrup Timbal Tipe T Eksternal adalah solusi yang relatif hemat biaya dibandingkan dengan bentuk aktuator linier lainnya. Selain itu, desainnya yang sederhana mengurangi kebutuhan akan perawatan yang sering, menjadikannya pilihan perawatan rendah untuk penggunaan jangka panjang.



Motor Stepper Linier Sekrup Timbal Tipe T Eksternal menggabungkan presisi, kekuatan, dan keandalan dalam satu paket yang kuat. Dari mesin CNC dan printer 3D hingga robotika dan perangkat medis, teknologi ini melampaui kinerja aktuator linier tradisional. Kemampuannya untuk menghasilkan gerakan yang halus, tepat, dan konsisten menjadikannya penting dalam industri yang membutuhkan sistem pergerakan berkualitas tinggi.



Aplikasi Motor Stepper Linier Sekrup Timbal Tipe T Eksternal

Motor Stepper Linier Sekrup Timbal Tipe T Eksternal digunakan di berbagai industri dan aplikasi. Kemampuannya untuk memberikan gerakan linier yang presisi dan andal menjadikannya pilihan utama di berbagai sektor. Berikut beberapa aplikasi penting:

1. Mesin CNC

Dalam dunia kontrol numerik komputer (CNC), presisi adalah yang terpenting. Motor Stepper Linier Sekrup Timbal Tipe T Eksternal memungkinkan mesin CNC mencapai gerakan yang sangat akurat, memungkinkannya mengukir dan membentuk material dengan presisi ekstrem. Pengurangan serangan balik dan gerakan halus sangat penting dalam lingkungan berpresisi tinggi ini.

2. Pencetakan 3D

Printer 3D sangat bergantung pada gerakan linier yang presisi untuk membangun objek lapis demi lapis. Motor Stepper Linier Sekrup Timbal Tipe T Eksternal banyak digunakan pada printer 3D untuk memastikan kepala pencetakan bergerak dengan posisi yang tepat, memastikan keakuratan setiap lapisan cetakan dan kualitas objek secara keseluruhan.

3. Robotika

Dalam robotika, gerakan yang tepat dan terkontrol sangat penting untuk fungsionalitas yang tepat. Baik untuk lengan robot, sistem servo, atau jalur perakitan otomatis, motor stepper ini memungkinkan pemosisian yang mulus dan akurat, yang sangat penting untuk aplikasi robot yang memerlukan kinerja konsisten dalam jangka waktu lama.

4. Aktuator Linier Otomatis

Aktuator linier, yang mengubah gerakan rotasi menjadi gerakan linier, sering kali mengandalkan sistem sekrup utama untuk efisiensi dan daya tahan. Sekrup Utama tipe T Eksternal memberikan kekuatan dan presisi yang diperlukan untuk melaksanakan tugas seperti membuka dan menutup pintu, menyesuaikan platform, atau memposisikan komponen mekanis dalam mesin otomatis.

5. Alat Kesehatan

Dalam aplikasi medis, presisi sangat penting untuk keamanan dan akurasi. Motor Stepper Linier Sekrup Timbal Tipe T Eksternal digunakan pada perangkat medis seperti robot bedah, peralatan diagnostik, dan banyak lagi, yang memerlukan gerakan linier yang sangat terkontrol dan tepat untuk kinerja optimal.
