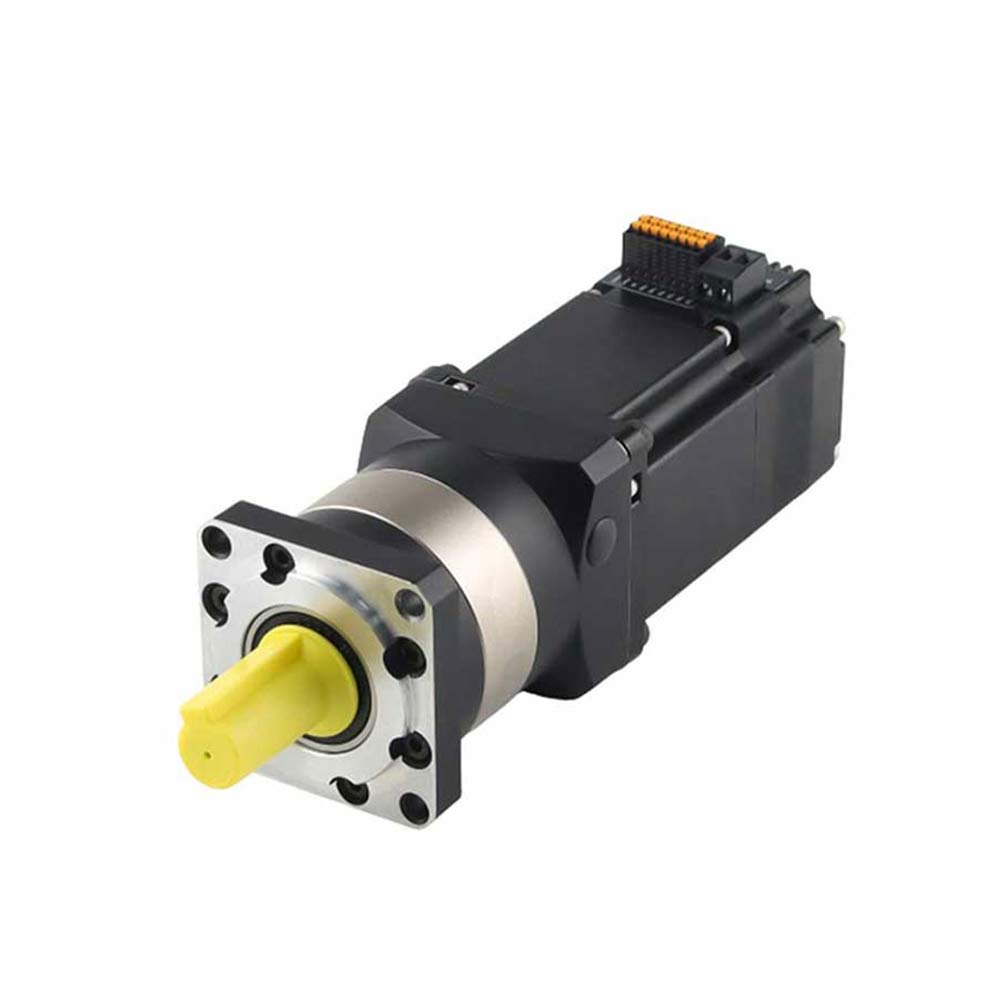

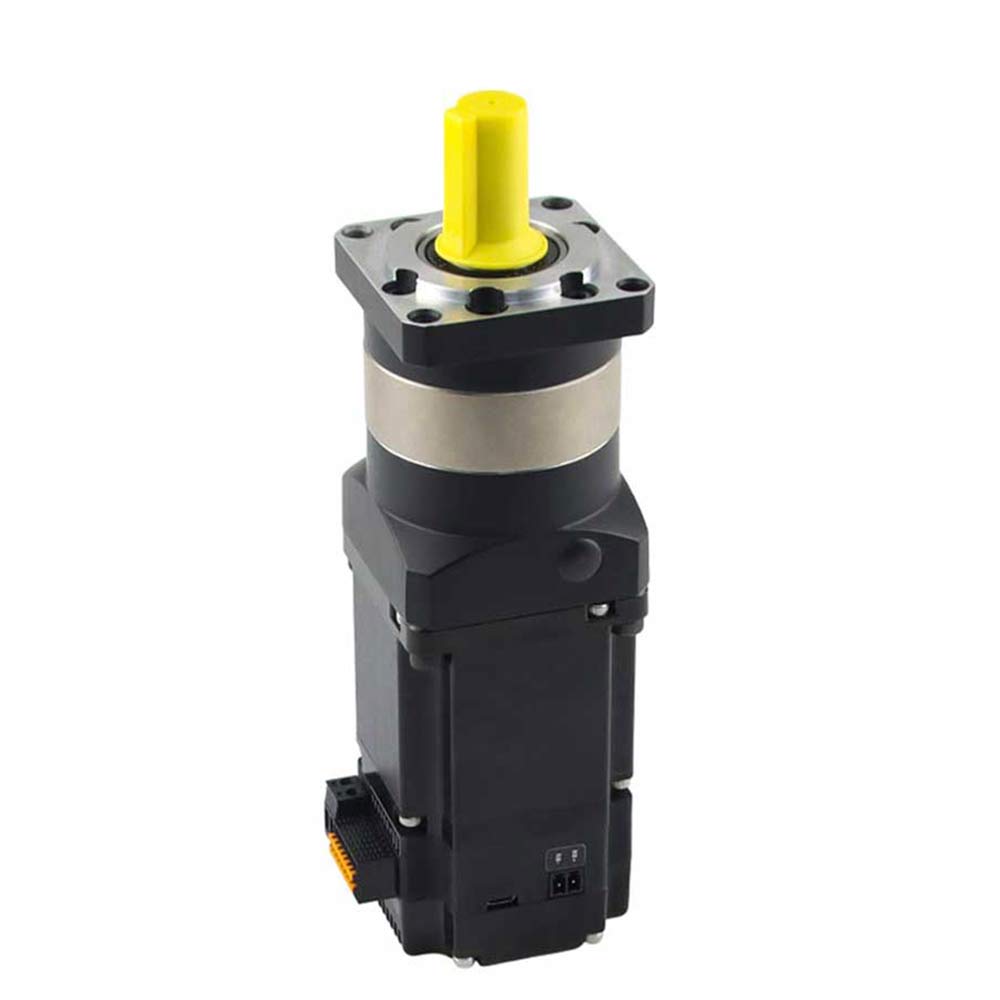

Servomotore CC integrato con riduttore epicicloidale BFIDC80-P148A1 con controllo a impulsi (CANopen, RS485 opzionale) 750 W 20 A 2,4 Nm

Tipo: servomotore cc brushless integrato BFIDC80-P248A1 con riduttore epicicloidale

Poli: 8 poli

Potenza nominale: 750 W

Velocità nominale: 3000±10% giri/min

Corrente nominale: 20 A

Coppia nominale: 2,4 Nm (339,87 oz.in)

Encoder: Encoder assoluto a 17 bit

Modello:
BFIDC80-P148A1 con riduttore epicicloidale
Marca:
Besfoc
Velocità nominale:
4000 giri/min
Poli Bldc:
8 poli
Tensione nominale:
48 V, 72 V
Metodi di comunicazione:
Tipo a impulsi, ModBus RS485, Rete CANopen
MOQ:
10 pezzi


Disponibilità:



Informarsi

Besfoc nema 24 BFIDC80-P148A1 Servomotore cc brushless integrato con ingranaggi planetari 80x80x116,3 mm con controllo Pluse 750 W 48 V 3000 Rpm 2,4 Nm con driver integrato a 17 bit . Per ulteriori requisiti di servomotori integrati, contattateci!!!

Specifiche elettriche:

Nome modello: servomotore cc brushless integrato BFIDC80-P148A1 con riduttore epicicloidale
Fase: 3
Poli: 4
Potenza nominale: 750 W
Tensione nominale: 48 V/72 V
Velocità nominale: 3000±10% giri/min
Corrente nominale: 19 A/12 A
Coppia nominale: 2,4 Nm (339,86 oz.in)
Codificatore: 17 bit
Metodo di controllo: Impulso (RS485, CANopen opzionale)

Specifiche fisiche:

Dimensioni cornice: 80x80 mm
Lunghezza del corpo: 155 mm

Caratteristiche dei servomotori CC brushless integrati:

Adozione di un nuovo core M4+ a 32 bit con frequenza principale 120M o 240M
Caratteristiche di coppia stabili dalle basse alle alte velocità, con alta velocità e precisione
Dotato di interfaccia resistenza freno per evitare danni al sistema di frenatura elettromeccanico
Ampio intervallo di velocità, basso aumento della temperatura e alta efficienza
Motore e azionamento integrati, dimensioni compatte, cablaggio semplice e azionamento Buona compatibilità con il motore
Dotato di funzioni di protezione da sovracorrente, sovratensione, sovratemperatura e differenziale
Configurare un encoder assoluto monogiro a 17 bit

Metodo di comunicazione:

Tipo di impulso
Tipo di rete RS485 MOdbus RTU
Tipo di rete CANopen

Livello di protezione:

Tipo impermeabile: IP30, IP54, IP65, opzionale

Specifiche elettriche del servomotore integrato da 80 mm:

Specifiche elettriche
Tipo di prodotto	/	Motore CC brushless integrato da 80 mm
Nome del modello	/	BFIDC80-P148A1
Fase	/	3
Poli	/	8
Energia	W	750
Tensione nominale	V	48
Corrente nominale	UN	20
Velocità nominale	Giri/min	3000±10%
Coppia nominale	Nm	2.4
Altezza totale	mm	155
Resistenza fase-fase	ohm	0,14±10%
Induttanza fase-fase	mH	0,22±20%
Codificatore	/	17 bit/15 bit/1000 PPR

Ambiente di utilizzo dei motori brushless integrati 48v:

Ambiente	Parametri
Metodo di raffreddamento	Raffreddamento naturale o forzato
Applicazione	Evitare polvere, olio e gas corrosivi; tenere lontano da altre apparecchiature che generano calore; vietare la presenza di gas combustibili e polveri conduttrici.
Temperatura operativa	0℃ ～ +50℃
Umidità ambientale	≤85%RH (senza condensa)
Vibrazioni	5,9 m/s²massimo
Temperatura di conservazione	-25℃ ～ +70℃

Indicatore di stato del driver integrato:

Colore	Nome	Funzione
Verde	PWR	Indicatore di alimentazione
Rosso	ALME	Indicatore di allarme

Porta I/O driver integrati:

/		Inoltre		CANopen		RS485
Porti	Spillo	Nome del porto	Descrizione	Nome del porto		Descrizione
CN1	1	PUL+	Segnale positivo	DI1+		Ingresso digitale 1
	2	PUL-		DI1-
	3	DIR+	Segnale di direzione	DI2+		Ingresso digitale 2
	4	DIR-		DI2-
	5	ENA+	Abilita segnale	DI3+		Ingresso digitale 3
	6	ENA-		DI3-
	7	BRK+	Segnale del freno	DI4+		Ingresso digitale 4
	8	BRK-		DI4-
	9	ALMA+	Segnale di allarme	DO1+		Uscita digitale 1
	10	ALM-		DO1-
	11	PRONTO+	Segnale di pronto	DO2+		Uscita digitale 2
	12	PRONTO-		DO2-
	13	NC	indefinito	NC		indefinito
	14	NC	indefinito	NC		indefinito
	15	NC	indefinito	CANL	Bus CAN di basso livello	485A	Terminale attivo RS485
	16	NC	indefinito	CANH	Bus CAN di alto livello	485B	Terminale negativo RS485
	17	/	/	CANL	Bus CAN di basso livello	485A	Terminale attivo RS485
	18	/	/	CANH	Bus CAN di alto livello	485B	Terminale negativo RS485
CN2	1	V-	Connessione di alimentazione	V-		Connessione di alimentazione
	2	V+		V+
CN3	3	RB+	Resistenza di scarica	RB+		Resistenza di scarica
	4	RB-		RB-

Interruttori DIP del driver integrato:

Spillo	Nome del porto	Descrizione
1	SW1	Suddividi impostazioni
2	SW2
3	SW3
4	SW4
5	SW5	Impostazione del senso di rotazione del motore

Impostazioni di suddivisione del driver integrato:

Suddividere	SW1	SW2	SW3	SW4
200	SPENTO	SPENTO	SPENTO	SPENTO
400	SU	SPENTO	SPENTO	SPENTO
800	SPENTO	SU	SPENTO	SPENTO
1600	SU	SU	SPENTO	SPENTO
3200	SPENTO	SPENTO	SU	SPENTO
6400	SU	SPENTO	SU	SPENTO
12800	SPENTO	SU	SU	SPENTO
25600	SU	SU	SU	SPENTO
1000	SPENTO	SPENTO	SPENTO	SU
2000	SU	SPENTO	SPENTO	SU
4000	SPENTO	SU	SPENTO	SU
5000	SU	SU	SPENTO	SU
8000	SPENTO	SPENTO	SU	SU
10000	SU	SPENTO	SU	SU
20000	SPENTO	SU	SU	SU
25000	SU	SU	SU	SU

Impostazione della direzione di rotazione del motore:

L'utente può impostare la direzione di rotazione del motore tramite SW5, che funziona insieme al segnale di controllo DIR. La modifica dell'impostazione SW5 o del segnale di controllo DIR può modificare la direzione di rotazione corrente del motore.

Indicazioni	SW5	DIR
CW	SPENTO	Basso livello
CCW	SU	Basso livello
CCW	SPENTO	Livello alto o sospeso
CW	SU	Livello alto o sospeso

Specifiche del riduttore serie PRF/PRL85 -L:

Modello	/	PRF/PRL85-L1					PRF/PRL85-L2
Rapporto di trasmissione		3	4	5	7	10	15	20	25	30	40	50	70	100
Coppia nominale	Nm	96	122	122	95	56	96	122	122	96	122	122	95	56
Coppia massima	Nm	144	183	183	143	84	144	183	183	144	183	183	143	144
Diametro del motore	mm	80
Diametro dell'albero motore	mm	14
Flangia motore	mm	70
Distanza tra i fori della copertura anteriore	mm	63.6/69.6
Cerchio primitivo della copertura anteriore	mm	80
Foro di montaggio	/	M6
Lunghezza del cambio	mm	150.5					177
Ciglia posteriori	arcmin	≤8-16 arcomin					≤8-20 minuti d'arco
Efficienza	%	≥96					≥94
Velocità di ingresso nominale	Giri/min	3500
Velocità di ingresso massima	Giri/min	6000
Durata media della vita	H	20000
Rumore	dB	≤60
Temp. di lavoro	℃	da -20 a +80
Grasso lubrificante	/	Grasso completamente sintetico
