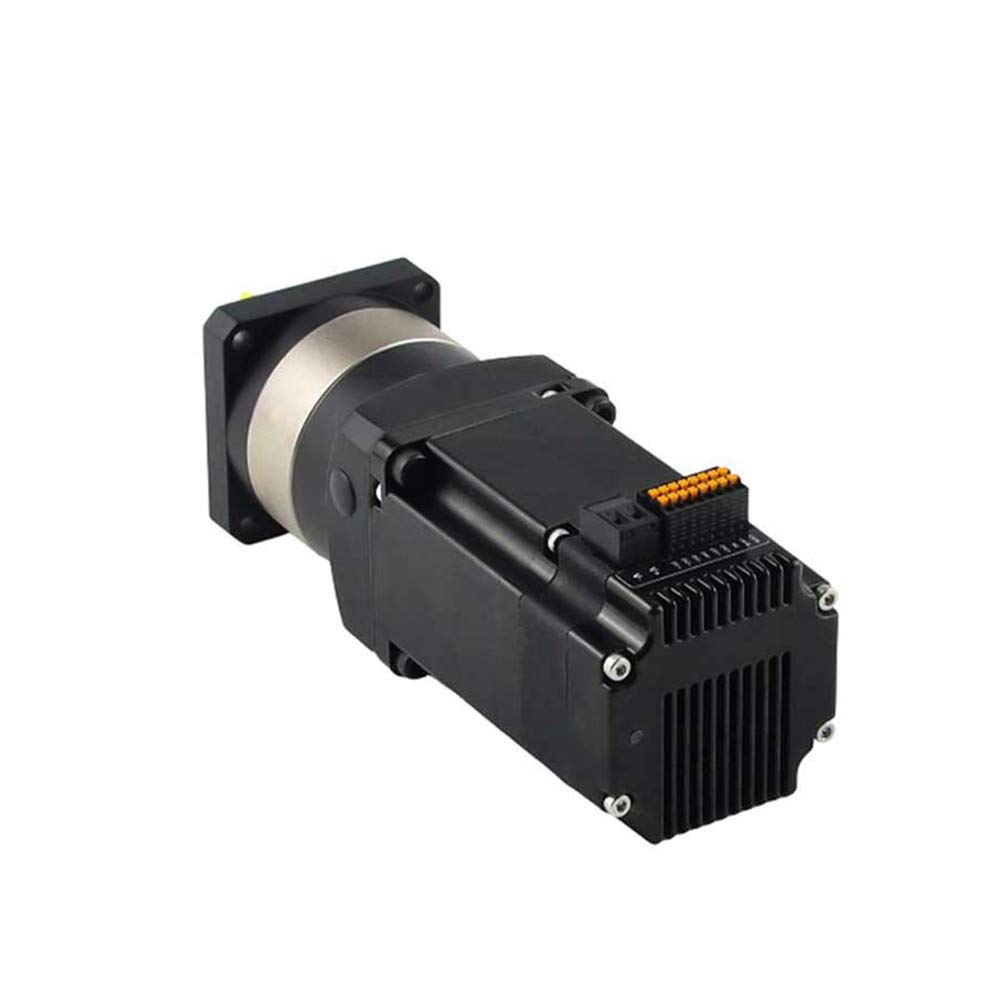

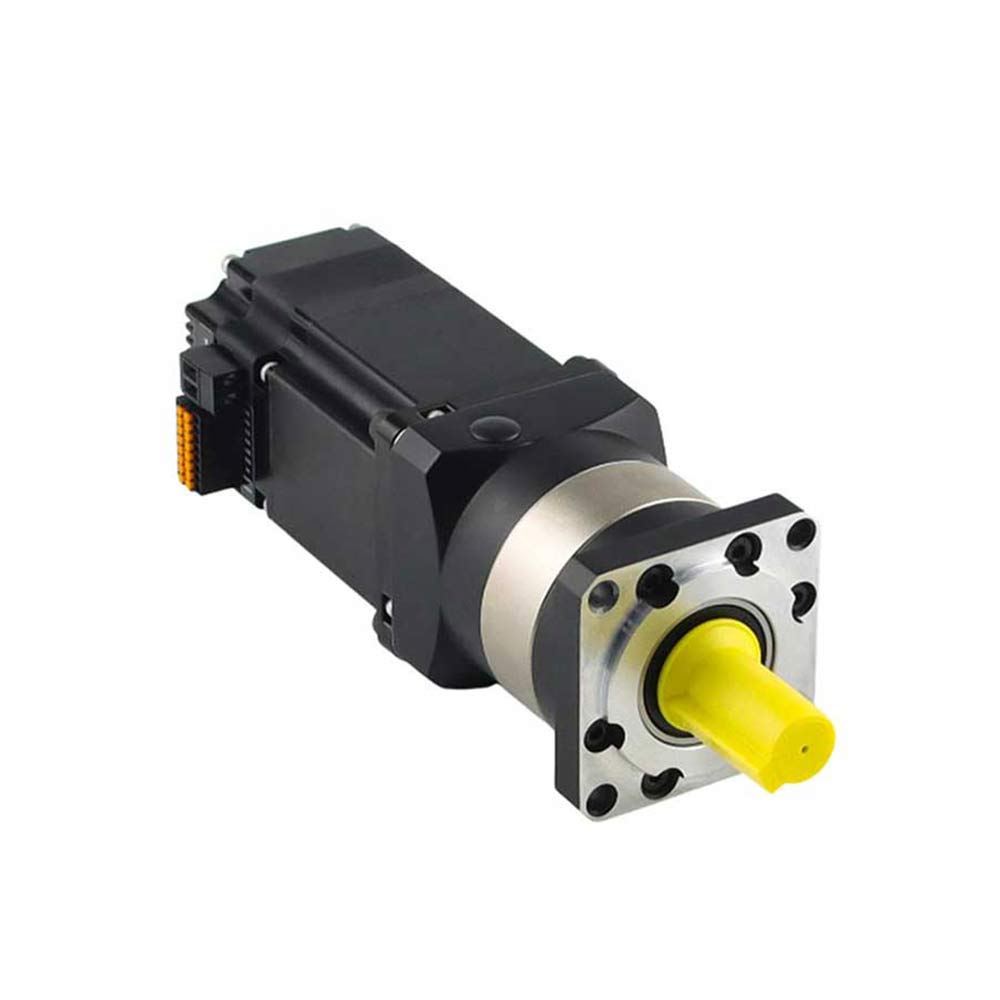

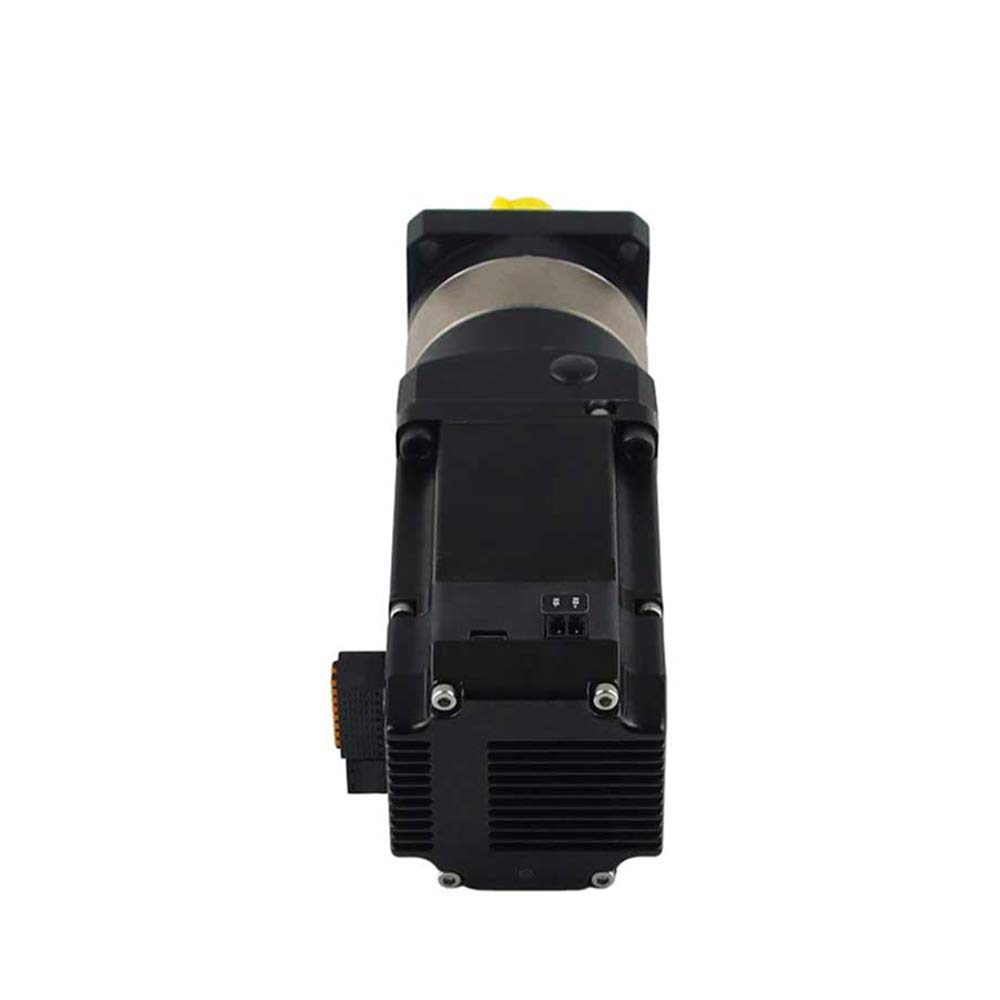

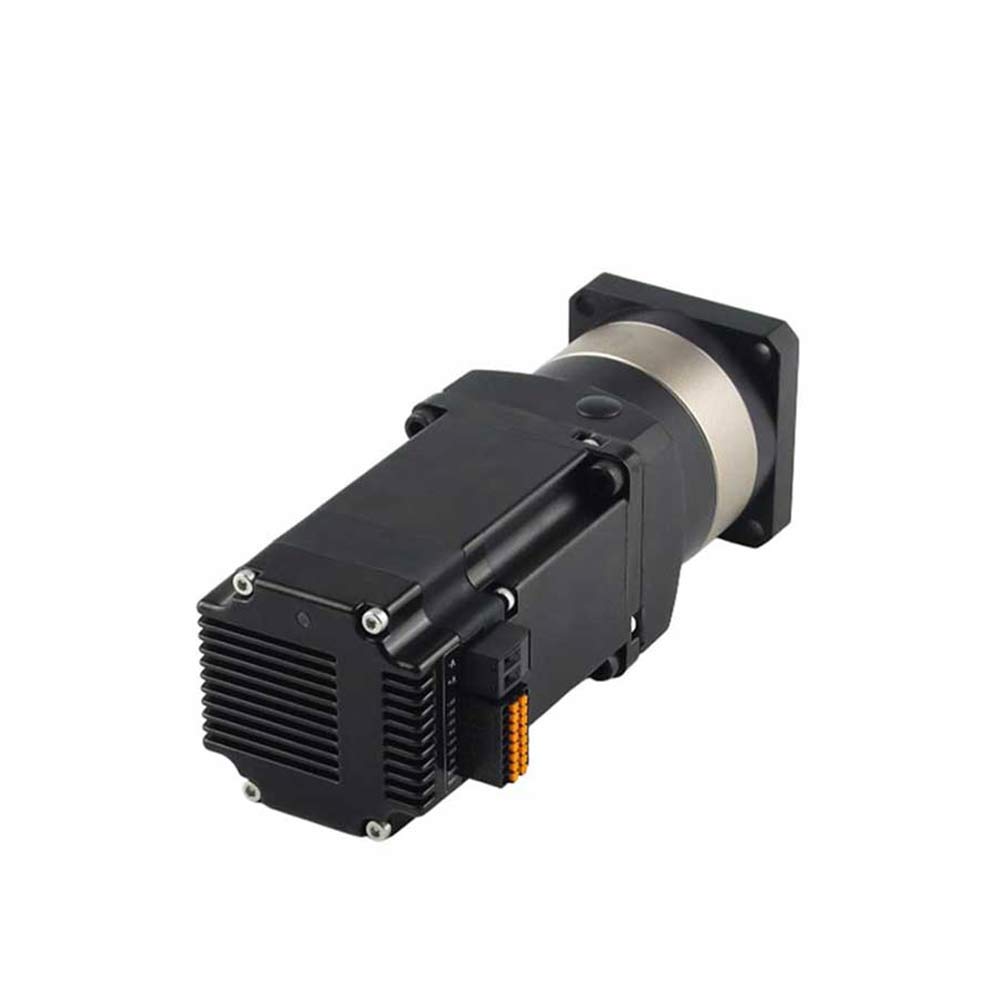

BFIDC80-P148A1 Integrovaný DC servomotor s planetovou převodovkou s pulzním řízením (CANopen, RS485 volitelné) 750 W 20 A 2,4 Nm

Typ: BFIDC80-P248A1 Integrovaný bezkomutátorový stejnosměrný servomotor s planetovou převodovkou

Tyče: 8 pólů

Jmenovitý výkon: 750W

Jmenovité otáčky: 3000±10%RPM

Jmenovitý proud: 20A

Jmenovitý točivý moment: 2,4 Nm (339,87 oz.in)

Kodér: 17Bit Absolute Encoder

Model:
BFIDC80-P148A1 s planetovou převodovkou
Značka:
Besfoc
Jmenovitá rychlost:
4000 ot./min
Hůlky Bldc:
8 tyčí
Jmenovité napětí:
48V, 72V
Komunikační metody:
Pulzní typ, RS485 ModBus, síť CANopen
MOQ:
10 ks


Dostupnost:



Zeptejte se

Besfoc nema 24 BFIDC80-P148A1 80x80x116,3mm Integrovaný bezkomutátorový stejnosměrný servomotor s planetovou převodovkou s ovládáním Pluse 750W 48V 3000ot./min 2,4Nm se 17bit integrovaným ovladačem . Pro více různých požadavků na integrovaný servomotor nás prosím kontaktujte!!!

Elektrické specifikace:

Název modelu: BFIDC80-P148A1 integrovaný bezkomutátorový stejnosměrný servomotor s planetovou převodovkou
Fáze: 3
Poláci: 4
Jmenovitý výkon: 750W
Jmenovité napětí: 48V/72V
Jmenovité otáčky: 3000±10%RPM
Jmenovitý proud: 19A/12A
Jmenovitý točivý moment: 2,4 Nm (339,86 oz.in)
Kodér: 17bit
Způsob ovládání: Pulzní (RS485, CANopen volitelně)

Fyzické specifikace:

Rozměr rámu: 80 x 80 mm
Délka těla: 155 mm

Vlastnosti integrovaných bezkomutátorových DC servomotorů:

Přijetí nového 32bitového jádra M4+ s hlavní frekvencí 120M nebo 240M
Stabilní charakteristika točivého momentu od nízkých po vysoké otáčky, s vysokou rychlostí a přesností
Vybaveno rozhraním brzdného rezistoru, aby se zabránilo poškození elektromechanického brzdového systému
Široký rozsah otáček, nízký nárůst teploty a vysoká účinnost
Integrovaný motor a pohon, kompaktní velikost, jednoduché zapojení a pohon Dobrá kompatibilita s motorem
Vybaven funkcemi nadproudové, přepěťové, přehřáté a diferenciální ochrany
Nakonfigurujte 17bitový jednootáčkový absolutní kodér

Způsob komunikace:

Pulzní typ
Typ sítě RS485 MOdbus RTU
Typ sítě CANopen

Úroveň ochrany:

Vodotěsný typ: IP30, IP54, IP65, volitelně

Elektrická specifikace 80mm integrovaného servomotoru:

Elektrická specifikace
Typ produktu	/	80mm integrovaný bezkomutátorový stejnosměrný motor
Název modelu	/	BFIDC80-P148A1
Fáze	/	3
Poláci	/	8
Moc	W	750
Jmenovité napětí	PROTI	48
Jmenovitý proud	A	20
Jmenovitá rychlost	Ot./min	3000 ± 10 %
Jmenovitý točivý moment	Nm	2.4
Celková výška	mm	155
Odpor mezi fázemi	ohmy	0,14 ± 10 %
Indukčnost mezi fázemi	mH	0,22 ± 20 %
Kodér	/	17Bit / 15Bit /1000PPR

Prostředí použití 48V integrovaných bezkomutátorových motorů:

Prostředí	Parametry
Způsob chlazení	Přirozené nebo nucené chlazení
Aplikace	Vyhněte se prachu, oleji a korozivním plynům; udržujte mimo dosah jiných zařízení generujících teplo; zakázat přítomnost hořlavých plynů a vodivého prachu.
Provozní teplota	0 ℃ ～ +50 ℃
Vlhkost prostředí	≤ 85 % RH (bez kondenzace)
Vibrace	Max. 5,9 m/s²
Skladovací teplota	-25 ℃ ～ +70 ℃

Integrovaný indikátor stavu řidiče:

Barva	Jméno	Funkce
Zelený	PWR	Indikátor napájení
Červený	ALM	Indikátor alarmu

I/O port integrovaných ovladačů:

/		Pluse		CANopen		RS485
Porty	Kolík	Název portu	Popis	Název portu		Popis
CN1	1	PUL+	Plusový signál	DI1+		Digitální vstup 1
	2	PUL-		DI1-
	3	DIR+	Směrový signál	DI2+		Digitální vstup 2
	4	DIR-		DI2-
	5	ENA+	Povolit signál	DI3+		Digitální vstup 3
	6	ENA-		DI3-
	7	BRK+	Brzdový signál	DI4+		Digitální vstup 4
	8	BRK-		DI4-
	9	ALM+	Alarmový signál	DO1+		Digitální výstup 1
	10	ALM-		DO1-
	11	PŘIPRAVENO+	Signál připravenosti	DO2+		Digitální výstup 2
	12	PŘIPRAVENO-		DO2-
	13	NC	nedefinováno	NC		nedefinováno
	14	NC	nedefinováno	NC		nedefinováno
	15	NC	nedefinováno	CANL	Nízkoúrovňová sběrnice CAN	485A	Aktivní terminál RS485
	16	NC	nedefinováno	CANH	Vysokoúrovňová sběrnice CAN	485B	Záporná svorka RS485
	17	/	/	CANL	Nízkoúrovňová sběrnice CAN	485A	Aktivní terminál RS485
	18	/	/	CANH	Vysokoúrovňová sběrnice CAN	485B	Záporná svorka RS485
CN2	1	PROTI-	Připojení napájení	PROTI-		Připojení napájení
	2	V+		V+
CN3	3	RB+	Vybíjecí odpor	RB+		Vybíjecí odpor
	4	RB-		RB-

Integrované ovladače DIP přepínače:

Kolík	Název portu	Popis
1	SW1	Nastavení dělení
2	SW2
3	SW3
4	SW4
5	SW5	Nastavení směru otáčení motoru

Nastavení integrovaného rozdělení ovladače：

Dále dělit	SW1	SW2	SW3	SW4
200	VYPNUTO	VYPNUTO	VYPNUTO	VYPNUTO
400	NA	VYPNUTO	VYPNUTO	VYPNUTO
800	VYPNUTO	NA	VYPNUTO	VYPNUTO
1600	NA	NA	VYPNUTO	VYPNUTO
3200	VYPNUTO	VYPNUTO	NA	VYPNUTO
6400	NA	VYPNUTO	NA	VYPNUTO
12800	VYPNUTO	NA	NA	VYPNUTO
25600	NA	NA	NA	VYPNUTO
1000	VYPNUTO	VYPNUTO	VYPNUTO	NA
2000	NA	VYPNUTO	VYPNUTO	NA
4000	VYPNUTO	NA	VYPNUTO	NA
5000	NA	NA	VYPNUTO	NA
8000	VYPNUTO	VYPNUTO	NA	NA
10000	NA	VYPNUTO	NA	NA
20000	VYPNUTO	NA	NA	NA
25000	NA	NA	NA	NA

Nastavení směru otáčení motoru:

Uživatel může nastavit směr otáčení motoru pomocí SW5, který spolupracuje s řídicím signálem DIR. Změna nastavení SW5 nebo řídicího signálu DIR může změnit aktuální směr otáčení motoru.

Pokyny	SW5	DIR
CW	VYPNUTO	Nízká úroveň
CCW	NA	Nízká úroveň
CCW	VYPNUTO	Vysoká úroveň nebo Pozastaveno
CW	NA	Vysoká úroveň nebo Pozastaveno

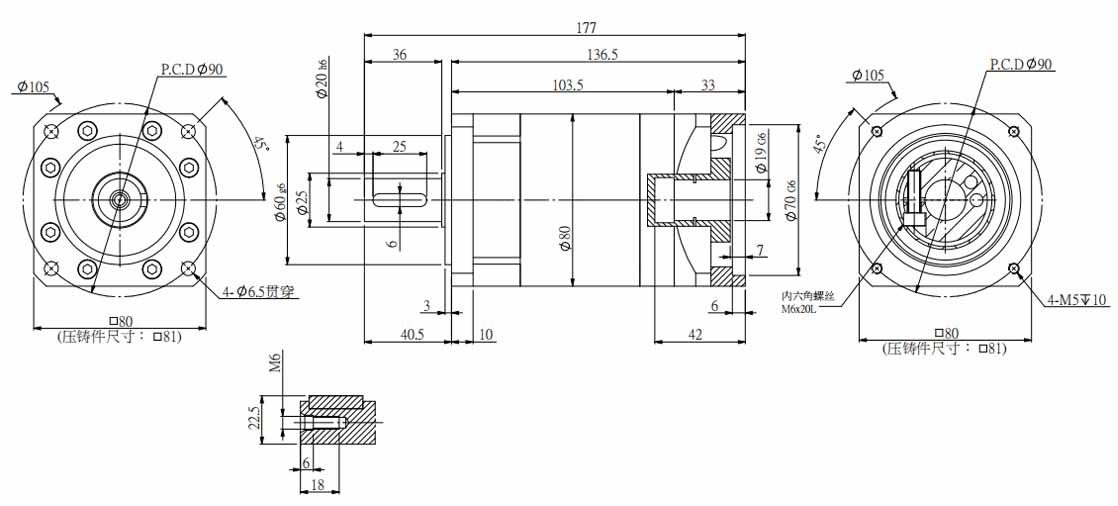

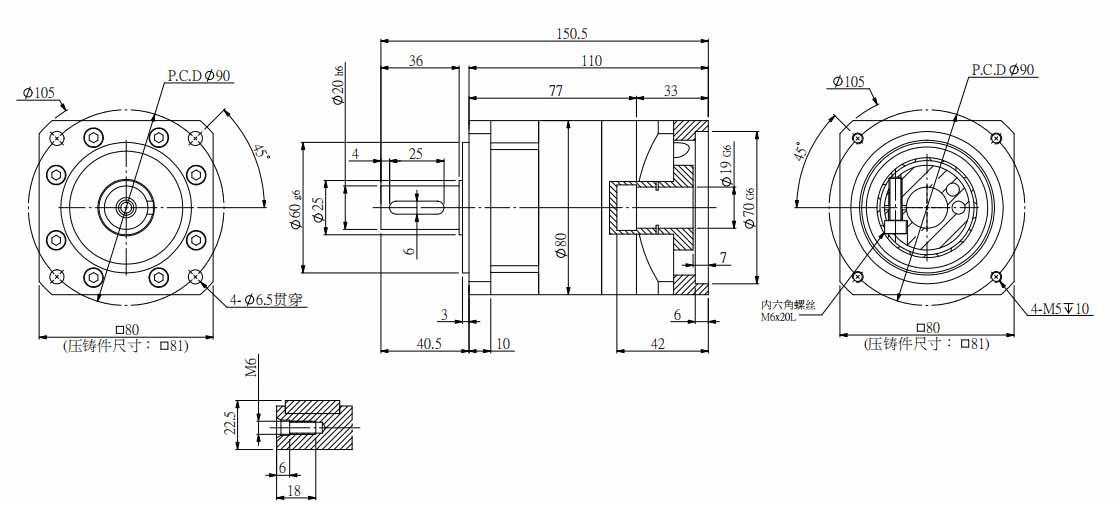

Specifikace převodovky řady PRF/PRL85 -L:

Model	/	PRF/PRL85-L1					PRF/PRL85-L2
Převodový poměr		3	4	5	7	10	15	20	25	30	40	50	70	100
Jmenovitý točivý moment	Nm	96	122	122	95	56	96	122	122	96	122	122	95	56
Maximální točivý moment	Nm	144	183	183	143	84	144	183	183	144	183	183	143	144
Průměr motoru	mm	80
Průměr hřídele motoru	mm	14
Příruba motoru	mm	70
Rozteč otvorů předního krytu	mm	63,6/69,6
Roztečný kruh předního krytu	mm	80
Montážní otvor	/	M6
Délka převodovky	mm	150.5					177
Zpět Lash	arcmin	≤8-16 úhlových min					≤8-20 arcmin
Účinnost	%	≥96					≥94
Jmenovitá vstupní rychlost	Ot./min	3500
Maximální vstupní rychlost	Ot./min	6000
Průměrná životnost	H	20000
Hluk	dB	≤60
Pracovní teplota	℃	-20 až +80
Mazací tuk	/	Plně syntetické mazivo
