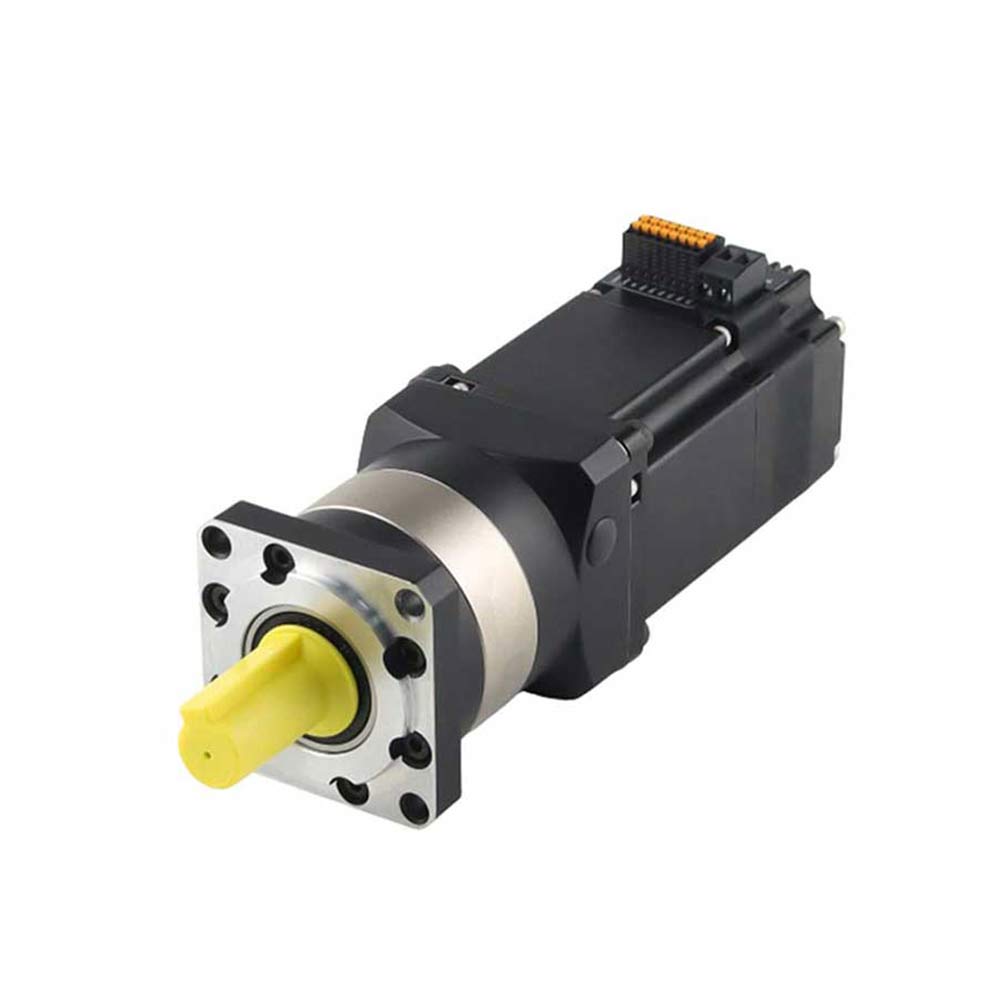

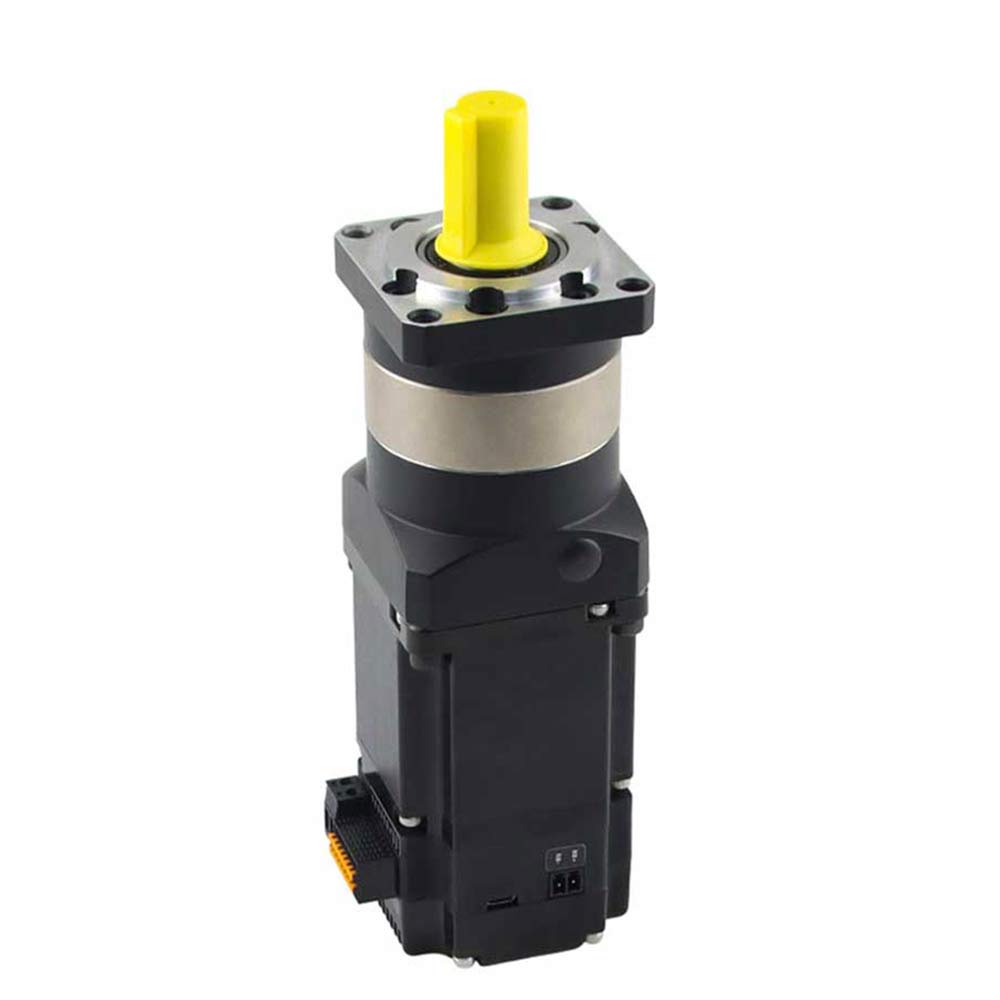

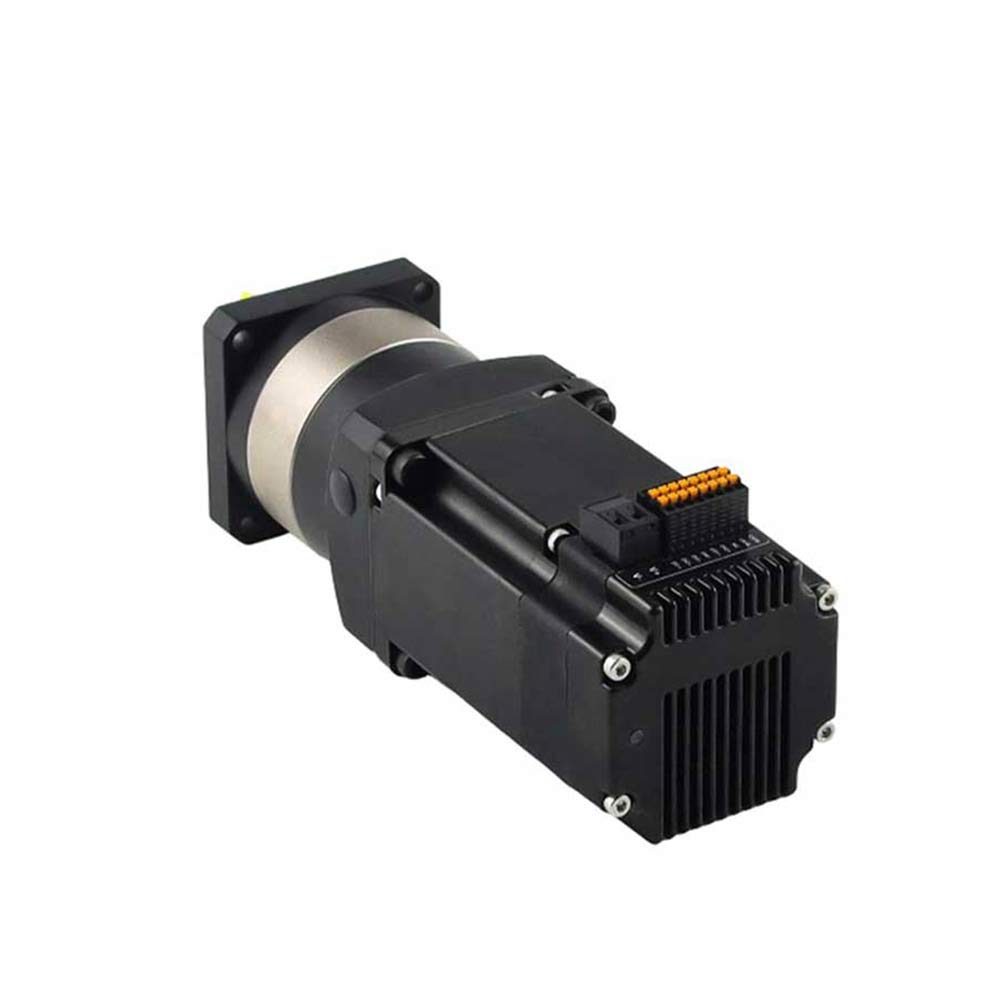

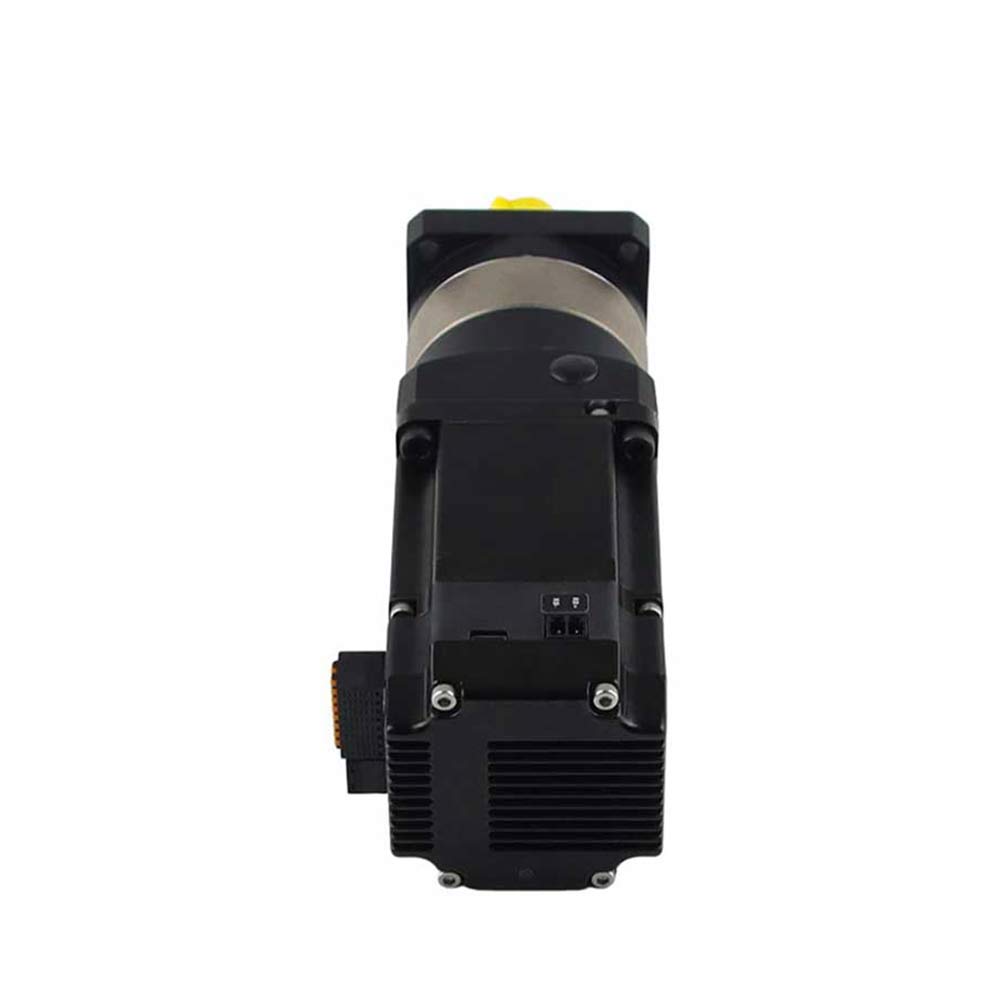

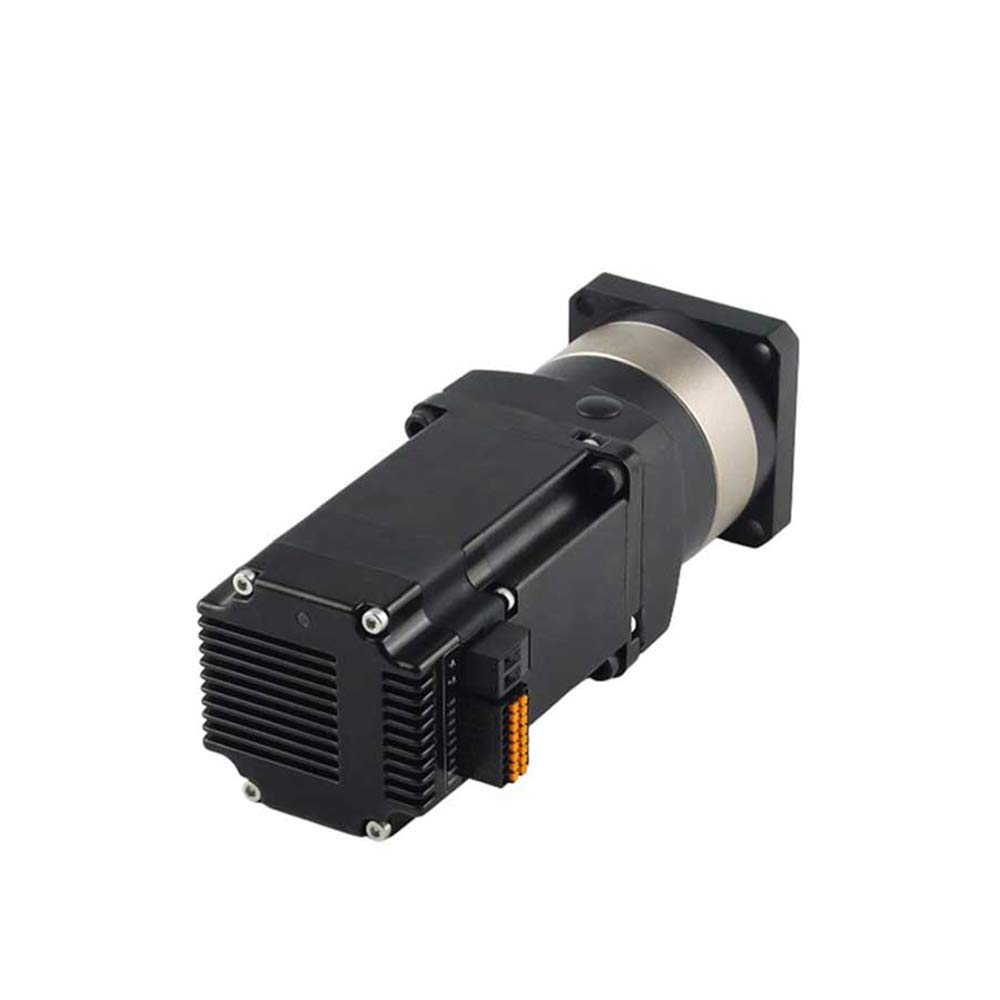

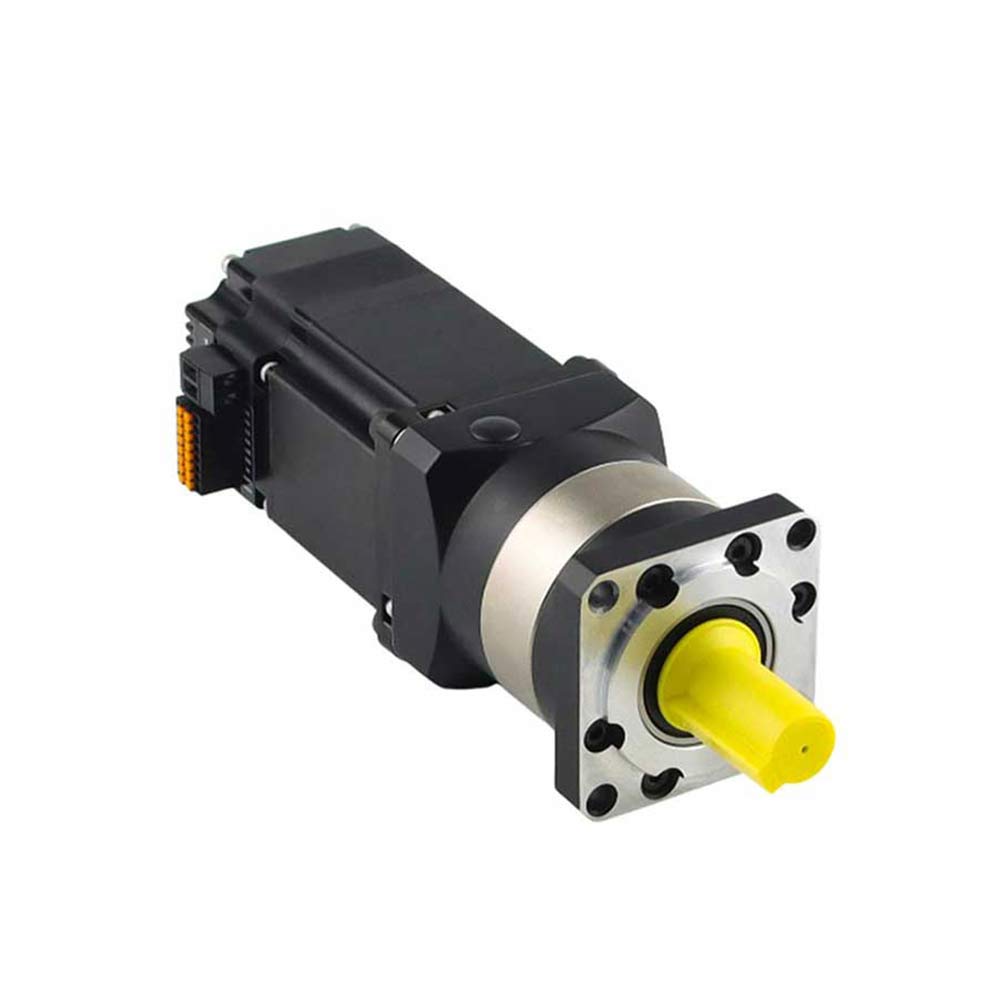

BFIDC80-P148A1 प्लैनेटरी गियर वाली इंटीग्रेटेड DC सर्वो मोटर पल्स कंट्रोल के साथ (CANopen, RS485 वैकल्पिक) 750W 20A 2.4Nm

प्रकार: BFIDC80-P248A1 प्लैनेटरी गियरबॉक्स के साथ इंटीग्रेटेड ब्रशलेस डीसी सर्वो मोटर

डंडे: 8 डंडे

रेटेड पावर: 750W

रेटेड स्पीड: 3000±10%आरपीएम

रेटेड करंट: 20A

रेटेड टॉर्क: 2.4Nm(339.87oz.in)

एनकोडर: 17 बिट एब्सोल्यूट एनकोडर

नमूना:
प्लैनेटरी गियरबॉक्स के साथ BFIDC80-P148A1
ब्रांड:
बेस्फोक
मूल्याँकन की गति:
4000rpm
बीएलडीसी पोल:
8 डंडे
रेटेड वोल्टेज:
48V, 72V
संचार के तरीके:
पल्स प्रकार, आरएस485 मॉडबस, कैनोपेन नेटवर्क
MOQ:
10 पीसी


उपलब्धता:



पूछताछ

Besfoc nema 24 BFIDC80-P148A1 80x80x116.3mm प्लैनेटरी गियर इंटीग्रेटेड ब्रशलेस डीसी सर्वो मोटर प्लस कंट्रोल के साथ 750W 48V 3000Rpm 2.4Nm 17 बिट इंटीग्रेटेड ड्राइवर के साथ । अधिक भिन्न एकीकृत सर्वो मोटर आवश्यकताओं के लिए कृपया हमसे संपर्क करें!!!

विद्युत विशिष्टताएँ：

मॉडल का नाम: BFIDC80-P148A1 ग्रहीय गियरबॉक्स के साथ एकीकृत ब्रशलेस डीसी सर्वो मोटर
चरण: 3
डंडे: 4
रेटेड पावर: 750W
रेटेड वोल्टेज: 48V/72V
रेटेड स्पीड: 3000±10%आरपीएम
रेटेड करंट: 19ए/12ए
रेटेड टॉर्क: 2.4Nm(339.86oz.in)
एनकोडर: 17 बिट
नियंत्रण विधि: पल्स (आरएस485, कैनोपेन वैकल्पिक)

भौतिक विशिष्टताएँ:

फ़्रेम का आकार: 80x80 मिमी
शरीर की लंबाई: 155 मिमी

इंटीग्रेटेड ब्रशलेस डीसी सर्वो मोटर्स की विशेषताएं:

120M या 240M मुख्य आवृत्ति के साथ एक नया 32-बिट M4+कोर अपनाना
उच्च गति और परिशुद्धता के साथ निम्न से उच्च गति तक स्थिर टॉर्क विशेषताएँ
इलेक्ट्रोमैकेनिकल ब्रेकिंग सिस्टम को नुकसान से बचाने के लिए ब्रेक रेसिस्टर इंटरफ़ेस से लैस
विस्तृत गति सीमा, कम तापमान वृद्धि, और उच्च दक्षता
एकीकृत मोटर और ड्राइव, कॉम्पैक्ट आकार, सरल वायरिंग, और ड्राइव मोटर के साथ अच्छी अनुकूलता
ओवरकरंट, ओवरवोल्टेज, ओवर तापमान और ओवर डिफरेंशियल सुरक्षा कार्यों से सुसज्जित
17 बिट सिंगल टर्न एब्सोल्यूट एनकोडर कॉन्फ़िगर करें

संचार विधि:

नाड़ी प्रकार
आरएस485 मॉडबस आरटीयू नेटवर्क प्रकार
नेटवर्क प्रकार खोल सकते हैं

सुरक्षा स्तर:

वाटरप्रूफ प्रकार: IP30, IP54, IP65, वैकल्पिक

80 मिमी एकीकृत सर्वो मोटर विद्युत विशिष्टता:

विद्युत विशिष्टता
उत्पाद का प्रकार	/	80 मिमी इंटीग्रेटेड ब्रशलेस डीसी मोटर
मॉडल नाम	/	BFIDC80-P148A1
चरण	/	3
डंडे	/	8
शक्ति	डब्ल्यू	750
रेटेड वोल्टेज	वी	48
वर्तमान मूल्यांकित	ए	20
मूल्याँकन की गति	आरपीएम	3000±10%
रेटेड टॉर्क	एनएम	2.4
कुल ऊंचाई	मिमी	155
चरण दर चरण प्रतिरोध	ओम	0.14±10%
चरण दर चरण प्रेरण	महाराष्ट्र	0.22±20%
एनकोडर	/	17बिट/15बिट/1000पीपीआर

48v इंटीग्रेटेड ब्रशलेस मोटर्स उपयोग वातावरण：

पर्यावरण	पैरामीटर
ठंडा करने की विधि	प्राकृतिक या मजबूर शीतलन
आवेदन	धूल, तेल और संक्षारक गैसों से बचें; अन्य ताप पैदा करने वाले उपकरणों से दूर रहें; ज्वलनशील गैसों और प्रवाहकीय धूल की उपस्थिति पर रोक लगाएं।
परिचालन तापमान	0℃ ~ +50℃
पर्यावरणीय आर्द्रता	≤85%आरएच(कोई संघनन नहीं)
कंपन	अधिकतम 5.9m/s²
भंडारण तापमान	-25℃ ~ +70℃

एकीकृत ड्राइवर स्थिति संकेतक：

रंग	नाम	समारोह
हरा	पीडब्लूआर	शक्ति सूचक
लाल	एएलएम	अलार्म सूचक

इंटीग्रेटेड ड्राइवर्स I/O पोर्ट：

/		प्लस		खोल सकते हैं		485 रुपये
बंदरगाहों	नत्थी करना	बंदरगाह का नाम	विवरण	बंदरगाह का नाम		विवरण
CN1	1	पुल+	प्लस सिग्नल	DI1+		डिजिटल इनपुट 1
	2	पुल-		DI1-
	3	डीआईआर+	दिशा संकेत	DI2+		डिजिटल इनपुट 2
	4	डीआईआर-		DI2-
	5	ईएनए+	सिग्नल सक्षम करें	DI3+		डिजिटल इनपुट 3
	6	ईएनए-		DI3-
	7	बीआरके+	ब्रेक सिग्नल	DI4+		डिजिटल इनपुट 4
	8	बीआरके-		DI4-
	9	एएलएम+	अलार्म सिग्नल	DO1+		डिजिटल आउटपुट 1
	10	एएलएम-		DO1-
	11	तैयार+	तैयार सिग्नल	DO2+		डिजिटल आउटपुट 2
	12	तैयार-		DO2-
	13	एनसी	अपरिभाषित	एनसी		अपरिभाषित
	14	एनसी	अपरिभाषित	एनसी		अपरिभाषित
	15	एनसी	अपरिभाषित	कैनल	निम्न-स्तरीय CAN बस	485ए	RS485 सक्रिय टर्मिनल
	16	एनसी	अपरिभाषित	CANH	उच्च स्तरीय CAN बस	485बी	RS485 नकारात्मक टर्मिनल
	17	/	/	कैनल	निम्न-स्तरीय CAN बस	485ए	RS485 सक्रिय टर्मिनल
	18	/	/	CANH	उच्च स्तरीय CAN बस	485बी	RS485 नकारात्मक टर्मिनल
CN2	1	वी	बिजली कनेक्शन	वी		बिजली कनेक्शन
	2	वी+		वी+
CN3	3	आरबी+	निर्वहन रोकनेवाला	आरबी+		निर्वहन रोकनेवाला
	4	आरबी-		आरबी-

एकीकृत ड्राइवर डीआईपी स्विच:

नत्थी करना	बंदरगाह का नाम	विवरण
1	SW1	उपविभाजन सेटिंग्स
2	SW2
3	SW3
4	SW4
5	SW5	मोटर घूर्णन दिशा का निर्धारण

एकीकृत ड्राइवर उपविभाजन सेटिंग्स：

प्रतिभाग करना	SW1	SW2	SW3	SW4
200	बंद	बंद	बंद	बंद
400	पर	बंद	बंद	बंद
800	बंद	पर	बंद	बंद
1600	पर	पर	बंद	बंद
3200	बंद	बंद	पर	बंद
6400	पर	बंद	पर	बंद
12800	बंद	पर	पर	बंद
25600	पर	पर	पर	बंद
1000	बंद	बंद	बंद	पर
2000	पर	बंद	बंद	पर
4000	बंद	पर	बंद	पर
5000	पर	पर	बंद	पर
8000	बंद	बंद	पर	पर
10000	पर	बंद	पर	पर
20000	बंद	पर	पर	पर
25000	पर	पर	पर	पर

मोटर रोटेशन दिशा की स्थापना：

उपयोगकर्ता SW5 के माध्यम से मोटर रोटेशन दिशा निर्धारित कर सकता है, जो DIR नियंत्रण सिग्नल के साथ मिलकर काम करता है। SW5 सेटिंग या DIR नियंत्रण सिग्नल बदलने से वर्तमान मोटर रोटेशन दिशा बदल सकती है।

दिशा-निर्देश	SW5	डिर
सीडब्ल्यू	बंद	कम स्तर
सीसीडब्ल्यू	पर	कम स्तर
सीसीडब्ल्यू	बंद	उच्च स्तरीय या निलंबित
सीडब्ल्यू	पर	उच्च स्तरीय या निलंबित

पीआरएफ/पीआरएल85 -एल सीरीज गियरबॉक्स विशिष्टता：

नमूना	/	पीआरएफ/पीआरएल85-एल1					पीआरएफ/पीआरएल85-एल2
गियर अनुपात		3	4	5	7	10	15	20	25	30	40	50	70	100
रेटेड टॉर्क	एनएम	96	122	122	95	56	96	122	122	96	122	122	95	56
अधिकतम टॉर्क	एनएम	144	183	183	143	84	144	183	183	144	183	183	143	144
मोटर व्यास	मिमी	80
मोटर दस्ता व्यास	मिमी	14
मोटर निकला हुआ किनारा	मिमी	70
फ्रंट कवर होल स्पेसिंग	मिमी	63.6/69.6
फ्रंट कवर पिच सर्कल	मिमी	80
बढ़ते छेद	/	एम6
गियरबॉक्स की लंबाई	मिमी	150.5					177
पीछे की ओर चाबुक	आर्समिन	≤8-16 आर्कमिन					≤8-20 आर्कमिन
क्षमता	%	≥96					≥94
रेटेड इनपुट स्पीड	आरपीएम	3500
अधिकतम इनपुट स्पीड	आरपीएम	6000
औसत जीवन काल	एच	20000
शोर	डीबी	≤60
कार्य अस्थायी.	℃	-20 से +80
लुब्रीकेटिंग ग्रीस	/	पूरी तरह से सिंथेटिक ग्रीस
