Brezkrtačni enosmerni motor s planetnim menjalnikom

Kaj je brezkrtačni enosmerni motor?

Brezkrtačni enosmerni motor (BLDC) je majhen, a zmogljiv tip električnega motorja, ki kot vir energije uporablja enosmerni tok. Zaradi svoje velikosti in učinkovitosti postajajo BLDC vedno bolj priljubljeni in število aplikacij, za katere se uporabljajo.

BesFoc ponuja široko paleto brezkrtačnih enosmernih motorjev, ki vključujejo:

Izhodna moč od 15 W (1/50 KM) do 3000 W (4 KM)
Velikost motorja od 28 mm do 110 mm (Nema 11 do Nema 42)
Možnosti integriranega brezkrtačnega servo motorja (impulz / RS485 / CANopen).
Na voljo veliko različnih vrst gredi
- Na voljo čelni menjalnik, polžni menjalnik, planetni menjalnik
Možnosti elektromagnetne zavore/dajalnika
Vhodni gonilniki AC ali DC

Brezkrtačni enosmerni motor BesFoc:

Kot profesionalni proizvajalec brezkrtačnih enosmernih motorjev s 13 leti na Kitajskem, BesFoc ponuja različne bldc motorje s prilagojenimi zahtevami, vključno s 42 57 60 80 86 110 130 mm, poleg tega so menjalniki, zavore, dajalniki, gonilniki brezkrtačnih motorjev in integrirani gonilniki neobvezni.

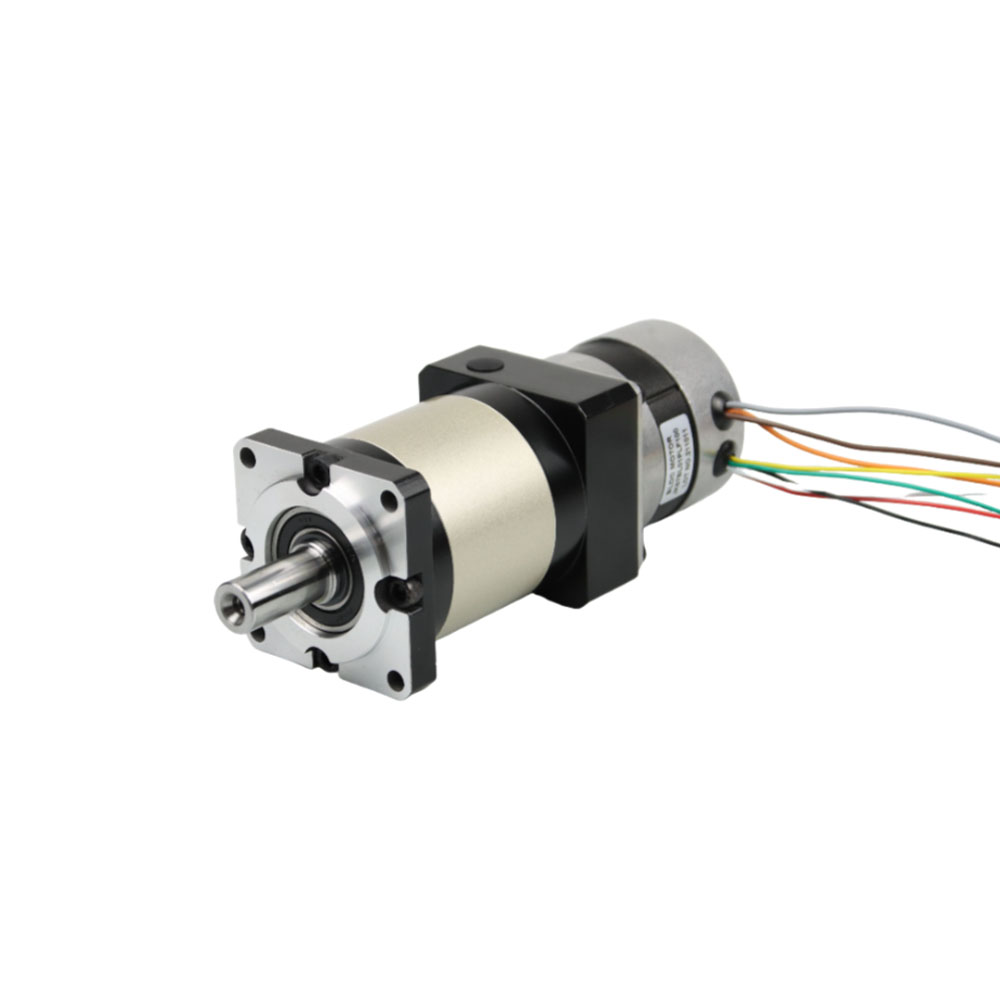

Brezkrtačni enosmerni motor serije Nema17 42BLS s skupnim/visoko natančnim planetarnim menjalnikom

Brezkrtačni DC motor, moč: 20W ~ 110W, nazivna napetost: 24V, nazivna hitrost: 4000rpm, nazivni navor: 0,0625Nm ~ 0,25Nm

Izbirni deli: menjalnik, zavora, kodirnik, integrirani vgrajeni gonilniki ...

Model	Faza	Poljaki	Nazivna napetost	Nazivna hitrost	Nazivni navor	Nazivni tok	Nazivna moč	Dolžina telesa	Vztrajnost rotorja	Voznik	Teža
Model	Faza	Poljaki	Vdc	Rpm	Nm	A	W	mm	g.cm²	/	Kg
BF42BLS01	3	8	24	4000	0.0625	1.8	26	41	24	BFBLD120	0.3
BF42BLS02	3	8	24	4000	0.125	3.3	52.5	61	48	BFBLD120	0.45
BF42BLS03	3	8	24	4000	0.185	4.8	77.5	81	72	BFBLD120	0.65
BF42BLS04	3	8	24	4000	0.25	6.3	105	100	96	BFBLD120	0.8

42JXLG200K Skupni planetni menjalnik za 42BL/BLS BLDC motor

Značilnost menjalnika:

Material prstana	Ležaj na izhodu	maks. Radialna obremenitev (N)	Maks. osna obremenitev gredi (N)	Radialna igra gredi (mm)	Aksialna igra gredi（mm）	Zračnost v prostem teku（°）	Sila stiskanja gredi.max（N）
kovina	Kroglični ležaj	200	100	≤0,06	≤0,3	≤2,5	150

Specifikacije zobnika:

Modul	Št. zob	Tlačni kot	Premer luknje	Razmerje zmanjšanja
0.6	11	20 °	3,98 Φ	1:19 / 1:22 / 1:27 / 1:68 / 1:82 / 1:95 / 1:115
0.6	17	20 °	3,98 Φ	1:14 / 1:49 / 1:59

Specifikacije menjalnika:

Razmerje zmanjšanja	Natančno redukcijsko razmerje	Nazivni tolerančni moment	Največji trenutni tolerančni navor	Učinkovitost	L (mm)	Teža (g)
1:3,71, 1:5,18	1:3,71, 1:5,18	2,0 Nm maks.	5,0 Nm	90%	34,2±0,5	265
1:14, 1:19, 1:22, 1:27	1:13,76, 1:19,22, 1:22,21, 1:26,83	8,0 Nm maks.	20N.m	81%	49,6±0,5	380
1:49, 1:59, 1:68, 1:82, 1:95, 1:115	1:48,83, 1:58,86, 1:68,28, 1:82,30, 1:95,47, 1:115,08	16,0 Nm maks.	40 Nm	73%	62,0±0,5	475
1:181, 1:218, 1:253, 1:305, 1:354, 1:426, 1:495, 1:596	1:180,96, 1:218,12, 1:253,03, 1:304,99, 1:353,8, 1:426,46, 1:494,71, 1:596,31	20,0 Nm maks.	50 Nm	66%	74,4±0,5	570

Visoko natančni planetarni menjalnik serije HPS42 za motor 42BL/BLS BLDC

Model	/	BF-HPS42-L1				BF-HPS42-L2										BF-HPS42-L1SW				BF-HPS42-L2SW
Prestavno razmerje	/	4	5	7	10	16	20	25	28	30	35	40	45	50	70	4	5	7	10	16	20	25	28	30	35	40	50	70
Zobniški vlaki	/	1				2										1				2
Dolžina menjalnika	mm	60				71										75				86
Nazivni navor	Nm	9	9	5	5	12	12	10	10	10	10	10	10	10	10	9	9	5	5	12	12	10	10	12	10	10	10	10
Sundden Stop Torque	Nm	18	18	10	10	24	24	20	20	20	20	20	20	20	20	18	18	10	10	24	24	20	20	24	20	20	20	20
Back Lash	arcmin	≤15 kotnih minut				≤20 kotnih minut										≤15 kotnih minut				≤20 kotnih minut
Učinkovitost	%	96				94										96				94
Primerna dimenzija motorja	mm	Φ5-10 / Φ22-2 / F31-M3														Φ5-24 / Φ22-2 / F31-M3
Nazivna vhodna hitrost	vrtljajev na minuto	3000
Največja vhodna hitrost	vrtljajev na minuto	6000
Povprečna življenjska doba	h	20000
Aksialna sila	n	100
Radialna sila	n	300
Hrup	dB	≤55
Stopnja zaščite	IP	IP54
delovna temp.	℃	-20 do +150
Vrsta zunanje gredi	/	Tip ključa

Visoko natančni planetarni menjalnik serije HPR42 za motor 42BL/BLS BLDC

Model	/	BF-HPR42-L1					BF-HPR42-L2											BF-HPR42-L1SW					BF-HPR42-L2SW
Prestavno razmerje	/	3	4	5	7	10	15	16	20	25	28	30	35	40	45	50	70	3	4	5	7	10	15	16	20	25	28	30	35	40	50	70
Zobniški vlaki	/	1					2											1					2
Dolžina menjalnika	mm	61.5					72.5											76.5					87.5
Nazivni navor	Nm	8	9	9	5	5	10	12	12	10	10	10	10	10	10	10	10	8	9	9	5	5	10	12	12	10	10	12	10	10	10	10
Sundden Stop Torque	Nm	16	18	18	10	10	20	24	24	20	20	20	20	20	20	20	20	16	18	18	10	10	20	24	24	20	20	24	20	20	20	20
Back Lash	arcmin	≤15 kotnih minut					≤20 kotnih minut											≤15 kotnih minut					≤20 kotnih minut
Učinkovitost	%	96					94											96					94
Primerna dimenzija motorja	mm	Φ5-10 / Φ22-2 / F31-M3																Φ5-24 / Φ22-2 / F31-M3
Nazivna vhodna hitrost	vrtljajev na minuto	3000
Največja vhodna hitrost	vrtljajev na minuto	6000
Povprečna življenjska doba	h	20000
Aksialna sila	n	100
Radialna sila	n	300
Hrup	dB	≤55
Stopnja zaščite	IP	IP54
delovna temp.	℃	-20 do +150
Vrsta zunanje gredi	/	Tip ključa

Brezkrtačni enosmerni motor serije Nema23 57BLS

Brezkrtačni enosmerni motor, moč: 20W ~ 190W, nazivna napetost: 36V, nazivna hitrost: 4000rpm, nazivni navor: 0,055Nm ~ 0,44Nm

Izbirni deli: menjalnik, zavora, kodirnik, ventilator, integrirani vgrajeni gonilniki ...

Brezkrtačni enosmerni motor, moč: 20W ~ 190W, nazivna napetost: 36V, nazivna hitrost: 4000rpm, nazivni navor: 0,055Nm ~ 0,44Nm

Izbirni deli: menjalnik, zavora, kodirnik, ventilator, integrirani vgrajeni gonilniki ...

Model	Faza	Poljaki	Nazivna napetost	Nazivna hitrost	Nazivni navor	Nazivni tok	Nazivna moč	Dolžina telesa	Vztrajnost rotorja	Voznik	Teža
Model	Faza	Poljaki	Vdc	Rpm	Nm	A	W	mm	g.cm²	/	Kg
BF57BLS005	3	8	36	4000	0.055	1.2	23	37	30	BFBLD300	0.33
BF57BLS01	3	8	36	4000	0.11	2.0	46	47	75	BFBLD300	0.44
BF57BLS02	3	8	36	4000	0.22	3.6	92	67	119	BFBLD300	0.75
BF57BLS03	3	8	36	4000	0.33	5.3	138	87	173	BFBLD300	1.0
BF57BLS04	3	8	36	4000	0.44	6.8	184	107	230	BFBLD300	1.25

56JXE300K Skupni planetarni menjalnik za 57BLS/BLF BLDC motor

Značilnost menjalnika:

Material prstana	Ležaj na izhodu	maks. Radialna obremenitev (N)	Maks. osna obremenitev gredi (N)	Radialna igra gredi (mm)	Aksialna igra gredi（mm）	Zračnost v prostem teku（°）	Sila stiskanja gredi.max（N）
kovina	Kroglični ležaj	300	200	≤0,08	≤0,4	≤2,5	300

Specifikacije zobnika:

Modul	Št. zob	Tlačni kot	Premer luknje	Razmerje zmanjšanja
1	12	20 °	Φ6H7	1:4,25 / 1:15 / 1:18 / 1:52 / 1:61 / 1:72 / 1:96 / 1:121 / 1:220 / 1:260 / 1:307
	15			1:3,6 / 1:13 / 1:43 / 1:154 / 1:187
	9			1:5,33 / 1:28

Specifikacije menjalnika:

Razmerje zmanjšanja	Natančno redukcijsko razmerje	Nazivni tolerančni moment	Največji trenutni tolerančni navor	Učinkovitost	L (mm)	Teža (g)
1:3,6, 1:4,25, 1/5,33	1:3,6, 1:4,25, 1:5,33	3,0 Nm maks.	9,0 Nm	90%	37,8±0,5	489
1:13, 1:15, 1:18, 1:23, 1:28	1:12,96, 1:15,30, 1:18,06, 1:22,67, 1:28,44	12,0 Nm maks.	36 Nm	81%	49,5±0,5	681
1:43, 1:52, 1:61, 1:72, 1:96, 1:121	1:42,69, 1:51,84, 1:61,20, 1:72,25, 1:96,33, 1:120,89	24,0 Nm maks.	72 Nm	73%	60,8±0,5	871
1:154, 1:187, 1:220, 1:260, 1:307	1:153,69, 1:186,62, 1:220,32, 1:260,10, 1:307,06	30,0 Nm maks.	90 Nm	66%	71,9±0,5	1066

56JXE450K Skupni planetarni menjalnik za 57BLS/BLF BLDC motor

Značilnost menjalnika:

Material prstana	Ležaj na izhodu	maks. Radialna obremenitev (N)	Maks. osna obremenitev gredi (N)	Radialna igra gredi (mm)	Aksialna igra gredi（mm）	Zračnost v prostem teku（°）	Sila stiskanja gredi.max（N）
kovina	Kroglični ležaj	400	120	≤0,08	≤0,4	≤2,5	300

Specifikacije zobnika:

Modul	Št. zob	Tlačni kot	Premer luknje	Razmerje zmanjšanja
1	12	20 °	Φ6H7	1:4,25 / 1:15 / 1:18 / 1:52 / 1:61 / 1:72 / 1:96 / 1:121 / 1:220 / 1:260 / 1:307
	15			1:3,6 / 1:13 / 1:43 / 1:154 / 1:187
	9			1:5,33 / 1:28

Specifikacije menjalnika:

Razmerje zmanjšanja	Natančno redukcijsko razmerje	Nazivni tolerančni moment	Največji trenutni tolerančni navor	Učinkovitost	L (mm)	Teža (g)
1:3,6, 1:4,25, 1/5,33	1:3,6, 1:4,25, 1:5,33	3,0 Nm maks.	9,0 Nm	90%	37,8±0,5	489
1:13, 1:15, 1:18, 1:23, 1:28	1:12,96, 1:15,30, 1:18,06, 1:22,67, 1:28,44	12,0 Nm maks.	36 Nm	81%	49,5±0,5	681
1:43, 1:52, 1:61, 1:72, 1:96, 1:121	1:42,69, 1:51,84, 1:61,20, 1:72,25, 1:96,33, 1:120,89	24,0 Nm maks.	72 Nm	73%	60,8±0,5	871
1:154, 1:187, 1:220, 1:260, 1:307	1:153,69, 1:186,62, 1:220,32, 1:260,10, 1:307,06	30,0 Nm maks.	90 Nm	66%	71,9±0,5	1066

Brezkrtačni enosmerni motor serije Nema23 57BLF z visoko natančnim planetarnim menjalnikom

Brezkrtačni enosmerni motor, moč: 20W ~ 190W, nazivna napetost: 36V, nazivna hitrost: 4000rpm, nazivni navor: 0,055Nm ~ 0,44Nm

Izbirni deli: menjalnik, zavora, kodirnik, ventilator, integrirani vgrajeni gonilniki ...

Model	Faza	Poljaki	Nazivna napetost	Nazivna hitrost	Nazivni navor	Nazivni tok	Nazivna moč	Dolžina telesa	Vztrajnost rotorja	Voznik	Teža
Model	Faza	Poljaki	Vdc	Rpm	Nm	A	W	mm	g.cm²	/	Kg
BF57BLF005	3	8	36	4000	0.055	1.2	23	37	30	BFBLD300	0.33
BF57BLF01	3	8	36	4000	0.11	2.0	46	47	75	BFBLD300	0.44
BF57BLF02	3	8	36	4000	0.22	3.6	92	67	119	BFBLD300	0.75
BF57BLF03	3	8	36	4000	0.33	5.3	138	87	173	BFBLD300	1.0
BF57BLF04	3	8	36	4000	0.44	6.8	184	107	230	BFBLD300	1.25

Visoko natančni planetarni menjalnik serije PLF60 za 57BLS / 60BLS BLDC motor

Model

l Oder

ll Stage

lll faza

Prestavno razmerje

3，4，5，7，10

12,15,16,20,25,28,35,40,50,70,100

64,80,100,120,125,140,175,200,250,280,350,400,500,700,1000

Dolžina menjalnika

110

127

144

Nazivna vhodna hitrost

vrtljajev na minuto

4000

Največja vhodna hitrost

vrtljajev na minuto

8000

Največja radialna sila

320

Največja aksialna sila

280

Navor v prostem teku

≈0,6

≈0,3

Učinkovitost

％

Povratni udarec

arcmin

≤10

≤15

≤18

Hrup

≤58

Teža

1.1

1.3

1.5

Delovna življenjska doba

＞20000（življenjska doba neprekinjenega delovanja prepolovljena）

Največja vhodna hitrost

vrtljajev na minuto

2.3

Metoda mazanja

Dolgoročno

Smer vrtenja

Vhodno/izhodna sintropija

Stopnja zaščite

IP65

Montažni položaj

Poljubno

Razmerje	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
Nazivni izhodni navor	15	30	27	20	9	15	15	35	35	30	35	30	35	30	22	10
Največji izhodni navor	30	60	54	40	18	30	30	70	70	60	70	60	70	60	44	20
Vztrajnost rotorja	0.13	0.093	0.078	0.072	0.064	0.135	0.13	0.088	0.075	0.075	0.07	0.064	0.076	0.064	0.075	0.076

Razmerje	64	80	100	120	125	140	175	200	250	280	350	400	500	700	1000	/
Nazivni izhodni navor	15	30	27	20	9	15	15	35	35	30	35	30	35	30	22	/
Največji izhodni navor	30	60	54	40	18	30	30	70	70	60	70	60	70	60	44	/
Vztrajnost rotorja	0.13	0.093	0.078	0.072	0.064	0.135	0.13	0.088	0.075	0.075	0.07	0.064	0.076	0.064	0.075	/

Brezkrtačni enosmerni motor serije Nema24 60BLS z visoko natančnim planetnim menjalnikom

Brezkrtačni enosmerni motor, moč: 94W~377W, nazivna napetost: 48V, nazivna hitrost: 3000rpm, nazivni navor: 0,3Nm ~ 1,2Nm

Izbirni deli: menjalnik, zavora, kodirnik, ventilator, integrirani vgrajeni gonilniki ...

Model	Faza	Poljaki	Nazivna napetost	Nazivna hitrost	Nazivni navor	Nazivni tok	Nazivna moč	Dolžina telesa	Vztrajnost rotorja	Voznik	Teža
Model	Faza	Poljaki	Vdc	Rpm	Nm	A	W	mm	kg.cm²	/	Kg
BF60BLS01	3	8	48	3000	0.3	2.8	94	78	0.24	BFBLD300	0.85
BF60BLS02	3	8	48	3000	0.6	5.2	188	99	0.48	BFBLD300	1.25
BF60BLS03	3	8	48	3000	0.9	7.5	283	120	0.72	BFBLD750	1.65
BF60BLS04	3	8	48	3000	1.2	9.5	377	141	0.96	BFBLD750	2.05

Visoko natančni planetarni menjalnik serije PLF60 za 57BLS / 60BLS BLDC motor

Model

l Oder

ll Stage

lll faza

Prestavno razmerje

3，4，5，7，10

12,15,16,20,25,28,35,40,50,70,100

64,80,100,120,125,140,175,200,250,280,350,400,500,700,1000

Dolžina menjalnika

110

127

144

Nazivna vhodna hitrost

vrtljajev na minuto

4000

Največja vhodna hitrost

vrtljajev na minuto

8000

Največja radialna sila

320

Največja aksialna sila

280

Navor v prostem teku

≈0,6

≈0,3

Učinkovitost

％

Povratni udarec

arcmin

≤10

≤15

≤18

Hrup

≤58

Teža

1.1

1.3

1.5

Delovna življenjska doba

＞20000（življenjska doba neprekinjenega delovanja prepolovljena）

Največja vhodna hitrost

vrtljajev na minuto

2.3

Metoda mazanja

Dolgoročno

Smer vrtenja

Vhodno/izhodna sintropija

Stopnja zaščite

IP65

Montažni položaj

Poljubno

Razmerje	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
Nazivni izhodni navor	15	30	27	20	9	15	15	35	35	30	35	30	35	30	22	10
Največji izhodni navor	30	60	54	40	18	30	30	70	70	60	70	60	70	60	44	20
Vztrajnost rotorja	0.13	0.093	0.078	0.072	0.064	0.135	0.13	0.088	0.075	0.075	0.07	0.064	0.076	0.064	0.075	0.076

Razmerje	64	80	100	120	125	140	175	200	250	280	350	400	500	700	1000	/
Nazivni izhodni navor	15	30	27	20	9	15	15	35	35	30	35	30	35	30	22	/
Največji izhodni navor	30	60	54	40	18	30	30	70	70	60	70	60	70	60	44	/
Vztrajnost rotorja	0.13	0.093	0.078	0.072	0.064	0.135	0.13	0.088	0.075	0.075	0.07	0.064	0.076	0.064	0.075	/

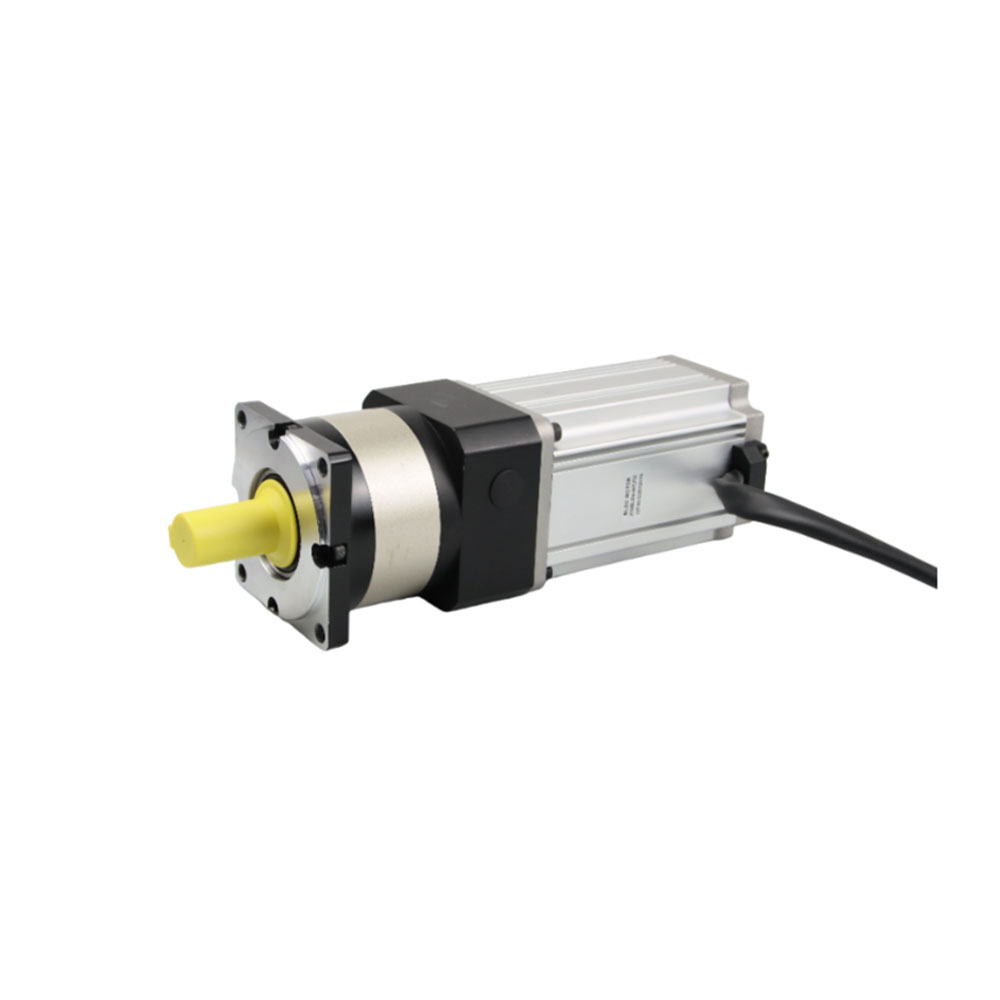

brezkrtačni enosmerni motor z menjalnikom

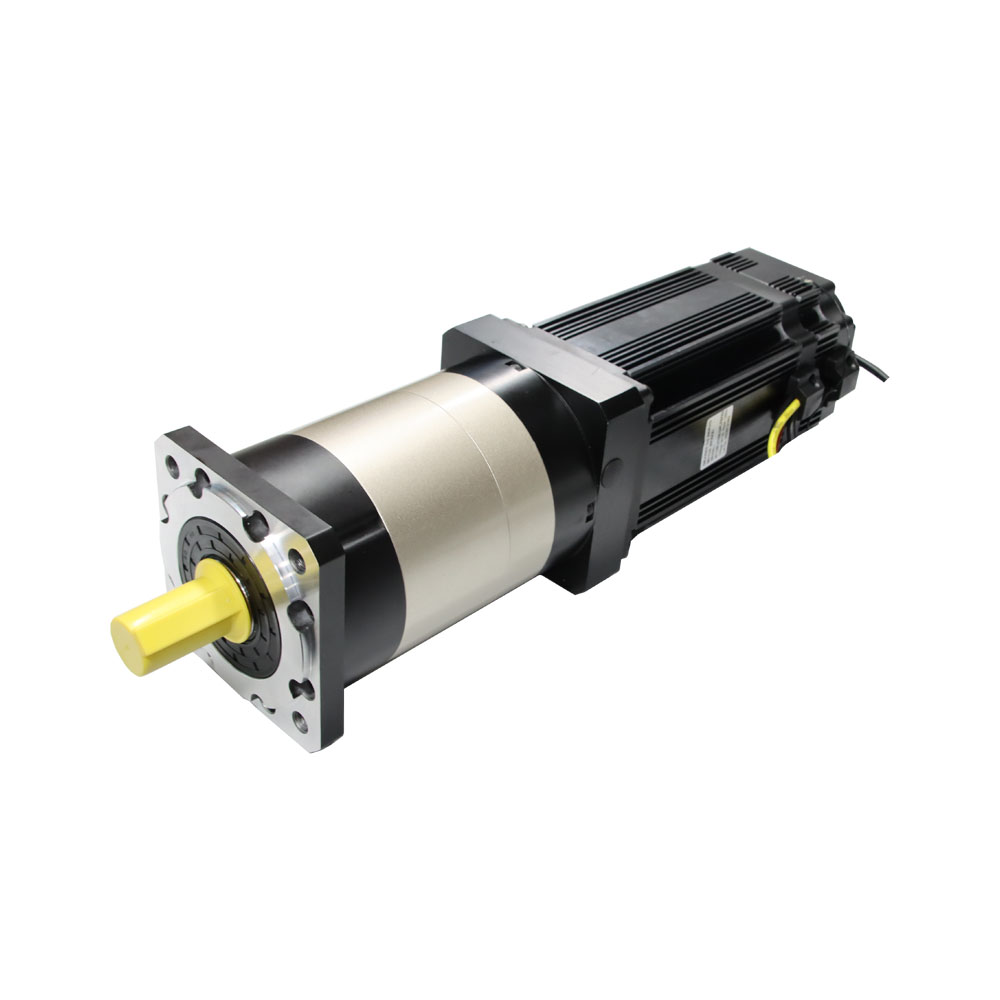

Brezkrtačni enosmerni motor serije 80BLS z visoko natančnim planetarnim menjalnikom

Brezkrtačni enosmerni motor, moč: 110W~440W, nazivna napetost: 48V, nazivna hitrost: 3000rpm, nazivni navor: 0,35Nm ~ 1,4Nm

Izbirni deli: menjalnik, zavora, kodirnik, ventilator, integrirani vgrajeni gonilniki ...

Model	Faza	Poljaki	Nazivna napetost	Nazivna hitrost	Nazivni navor	Nazivni tok	Nazivna moč	Dolžina telesa	Vztrajnost rotorja	Voznik	Teža
Model	Faza	Poljaki	Vdc	Rpm	Nm	A	W	mm	kg.cm²	/	Kg
BF80BLS01	3	8	48	3000	0.35	3	110	78	0.21	BFBLD750	1.4
BF80BLS02	3	8	48	3000	0.7	5.5	220	98	0.42	BFBLD750	2
BF80BLS03	3	8	48	3000	1.05	8	330	118	0.63	BFBLD750	2.6
BF80BLS04	3	8	48	3000	1.4	10.5	40	138	0.84	BFBLD750	3.2

80PMB800K Navadni planetni menjalnik za motor 80BLS BLDC

Značilnost menjalnika:

Material prstana	Ležaj na izhodu	maks. Radialna obremenitev (N)	Maks. osna obremenitev gredi (N)	Radialna igra gredi (mm)	Aksialna igra gredi（mm）	Zračnost v prostem teku（°）	Sila stiskanja gredi.max（N）
kovina	Kroglični ležaj	600	200	≤0,08	≤0,4	≤2,5	1000

Specifikacije zobnika:

Modul	Št. zob	Tlačni kot	Premer luknje	Razmerje zmanjšanja
1	12	20 °	Zobnik z 10 zobmi	1:6,6 / 1:23 / 1:26 / 1:37 / 1:92 / 1:138
	13		Φ7H7	1:5,31 / 1:19 / 1:30 / 1:74 / 1:111
	22		Φ8H7	1:3,55 / 1:13 / 1:50

Specifikacije menjalnika:

Razmerje zmanjšanja	Natančno redukcijsko razmerje	Nazivni tolerančni moment	Največji trenutni tolerančni navor	Učinkovitost	L (mm)	Teža (g)
1:3,55, 1:5,31, 1/6,6	1:3,55, 1:5,31, 1:6,6	8,0 Nm maks.	12,0 Nm	90%	55,7±0,5	1100
1:13, 1:19, 1:23	1:12,57, 1:18,82, 1:23,4	30,0 Nm maks.	45 Nm	81%	72,2±0,5	1500
1:26, 1:30, 1:37	1:26,05, 1:30,08, 1:37,4	60,0 Nm maks.	90 Nm	73%	72,2±0,5	1500
1:50, 1:74, 1:92, 1:111, 1:138	1:49,62, 1:74,28, 1:92,37, 1:111,2, 1:138,28	80,0 Nm maks.	120 Nm	66%	88,5±0,5	1880

Visoko natančni planetarni menjalnik PLF80 za motor 80BLS BLDC

Model

l Oder

ll Stage

Prestavno razmerje

3，4，5，7，10

12,15,16,20,25,28,35,40,50,70,100

Dolžina menjalnika

141.5

166.5

Nazivna vhodna hitrost

vrtljajev na minuto

3500

Največja vhodna hitrost

vrtljajev na minuto

6000

Največja radialna sila

550

Največja aksialna sila

500

Navor v prostem teku

≈0,8

≈0,4

Učinkovitost

％

Povratni udarec

arcmin

≤10

≤15

Hrup

≤62

Teža

3.0

3.6

Delovna življenjska doba

＞20000（življenjska doba neprekinjenega delovanja prepolovljena）

Največja vhodna hitrost

vrtljajev na minuto

7.5

Metoda mazanja

Dolgoročno

Smer vrtenja

Vhodno/izhodna sintropija

Stopnja zaščite

IP65

Montažni položaj

Poljubno

Razmerje	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
Nazivni izhodni navor	55	90	95	64	40	60	60	95	95	100	95	100	95	100	70	45
Največji izhodni navor	110	180	190	128	80	120	120	190	190	200	190	200	190	200	140	90
Vztrajnost rotorja	0.77	0.52	0.45	0.40	0.39	0.67	0.67	0.50	0.44	0.44	0.39	0.44	0.39	0.42	0.44	0.44

Brezkrtačni enosmerni motor serije 86BLS z visoko natančnim planetnim menjalnikom

Brezkrtačni enosmerni motor, moč: 110W~660W, nazivna napetost: 48V, nazivna hitrost: 3000rpm, nazivni navor: 0,35Nm ~ 2,1Nm

Izbirni deli: menjalnik, zavora, kodirnik, ventilator, integrirani vgrajeni gonilniki ...

model	Faza	Poljaki	Nazivna napetost	Nazivna hitrost	Nazivni navor	Nazivni tok	Nazivna moč	Dolžina telesa	Vztrajnost rotorja	Voznik	Teža
model	Faza	Poljaki	Vdc	Rpm	Nm	A	W	mm	kg.cm²	/	Kg
BF86BLS58-X002	3	8	48	3000	0.35	3	110	71	0.4	BFBLD750	1.5
BF86BLS71-X001	3	8	48	3000	0.7	6.3	220	84.5	0.8	BFBLD750	1.9
BF86BLS84	3	8	48	3000	1.05	9	330	98	1.2	BFBLD750	2.3
BF86BLS98-X015	3	8	48	3000	1.56	11.5	440	111.5	1.6	BFBLD750	2.7
BF86BLS125-X015	3	8	48	3000	2.1	18	660	138.5	2.4	BFBLD750	4

Visoko natančni planetarni menjalnik PLF80 za motor 80BLS BLDC

Model

l Oder

ll Stage

Prestavno razmerje

3，4，5，7，10

12,15,16,20,25,28,35,40,50,70,100

Dolžina menjalnika

141.5

166.5

Nazivna vhodna hitrost

vrtljajev na minuto

3500

Največja vhodna hitrost

vrtljajev na minuto

6000

Največja radialna sila

550

Največja aksialna sila

500

Navor v prostem teku

≈0,8

≈0,4

Učinkovitost

％

Povratni udarec

arcmin

≤10

≤15

Hrup

≤62

Teža

3.0

3.6

Delovna življenjska doba

＞20000（življenjska doba neprekinjenega delovanja prepolovljena）

Največja vhodna hitrost

vrtljajev na minuto

7.5

Metoda mazanja

Dolgoročno

Smer vrtenja

Vhodno/izhodna sintropija

Stopnja zaščite

IP65

Montažni položaj

Poljubno

Razmerje	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
Nazivni izhodni navor	55	90	95	64	40	60	60	95	95	100	95	100	95	100	70	45
Največji izhodni navor	110	180	190	128	80	120	120	190	190	200	190	200	190	200	140	90
Vztrajnost rotorja	0.77	0.52	0.45	0.40	0.39	0.67	0.67	0.50	0.44	0.44	0.39	0.44	0.39	0.42	0.44	0.44

dobavitelj brezkrtačnih enosmernih motorjev

Brezkrtačni enosmerni motor serije 110BLS

Brezkrtačni enosmerni motor, moč: 518W~2073W, nazivna napetost: 310V, nazivna hitrost: 3000rpm, nazivni navor: 1,65Nm ~ 6,6Nm

Izbirni deli: menjalnik, zavora, kodirnik, ventilator, integrirani vgrajeni gonilniki ...

model	Faza	Poljaki	Nazivna napetost	Nazivna hitrost	Nazivni navor	Nazivni tok	Nazivna moč	Dolžina telesa	Voznik	Teža
model	Faza	Poljaki	Vdc	Rpm	Nm	A	KW	mm	/	Kg
BF110BLS50	3	8	310	3000	2.38	2.7	0.75	134	BFBLD1100	3.3
BF110BLS75	3	8	310	3000	3.3	3.7	1.03	159	BFBLD2200	4.5
BF110BLS100	3	8	310	3000	5	5.6	1.57	184	BFBLD2200	5.8
BF110BLS125	3	8	310	3000	6.6	7.5	2.07	209	BFBLD2200	7.0

Visoko natančni planetarni menjalnik serije PLF120 za motor 110BLS BLDC

Model

l Oder

ll Stage

lll faza

Prestavno razmerje

3，4，5，7，10

12,15,16,20,25,28,35,40,50,70,100

64,80,100,120,125,140,175,200,250,280,350,400,500,700,1000

Dolžina menjalnika

212

118

244

150

276

Nazivna vhodna hitrost

vrtljajev na minuto

3500

Največja vhodna hitrost

vrtljajev na minuto

6000

Največja radialna sila

1600

Največja aksialna sila

1350

Navor v prostem teku

≈1,3

≈0,6

Učinkovitost

％

Povratni udarec

arcmin

≤10

≤15

≤18

Hrup

≤65

Teža

8.0

9.0

10.0

Delovna življenjska doba

＞20000（življenjska doba neprekinjenega delovanja prepolovljena）

Največja vhodna hitrost

vrtljajev na minuto

Metoda mazanja

Dolgoročno

Smer vrtenja

Vhodno/izhodna sintropija

Stopnja zaščite

IP65

Montažni položaj

Poljubno

Motorji BLDC so sestavljeni iz treh primarnih delov:

Rotor : vrtljivi del, običajno vgrajen s trajnimi magneti.
Stator : Nepremični del, ki vsebuje navitja motorja.
Elektronski krmilnik : Upravlja komutacijo s preklopom smeri toka v statorskih navitjih.

Vrste brezkrtačnih enosmernih motorjev

Brezkrtačne enosmerne motorje je mogoče kategorizirati glede na njihovo konstrukcijo in komutacijske metode:

1. Motorji BLDC z notranjim rotorjem

Pri tej zasnovi je rotor nameščen znotraj statorja. Motorji z notranjim rotorjem so znani po visokem navoru in se pogosto uporabljajo v industrijskih aplikacijah.

2. Zunanji rotorji BLDC motorji

Tukaj je rotor nameščen zunaj statorja, kar ima za posledico kompaktno zasnovo z visoko vztrajnostjo. Ti so priljubljeni v aplikacijah, kot so droni in majhne naprave.

3. Senzorski motorji BLDC

Ti motorji, opremljeni s senzorji (npr. Hallovimi senzorji), zagotavljajo natančne povratne informacije o položaju rotorja, kar zagotavlja natančen nadzor.

4. Motorji BLDC brez senzorjev

Motorji brez senzorjev se pri določanju položaja rotorja zanašajo na povratni EMF (elektromotorska sila). So bolj dostopni in se uporabljajo v stroškovno občutljivih aplikacijah, kot so ventilatorji in črpalke.

Kako deluje brezkrtačni enosmerni motor?

Delovanje brezkrtačnega enosmernega motorja temelji na interakciji med magnetnim poljem statorskih navitij in trajnimi magneti rotorja. Za razliko od brušenih motorjev, kjer krtače fizično prenašajo elektriko na rotor, se motorji BLDC zanašajo na elektronski krmilnik za ustvarjanje vrtljivega magnetnega polja.

Koraki pri delovanju motorja BLDC:

Elektronska komutacija : krmilnik izmenično pretaka tok med različnimi navitji in ustvarja vrtljivo magnetno polje.
Poravnava rotorja : Magnetno polje rotorja se poravna z magnetnim poljem statorja, kar povzroči vrtenje.
Povratne informacije senzorjev : senzorji, kot so senzorji Hallovega učinka, zaznavajo položaj rotorja in zagotavljajo natančno komutacijo.

Ta brezšivni proces zagotavlja večjo učinkovitost in zmanjšano obrabo, zaradi česar so motorji BLDC idealni za zahtevne aplikacije.

Brezkrtačni enosmerni motorji BesFoc imajo naslednje glavne prednosti:

(1) Z dobrimi mehanskimi lastnostmi in regulacijskimi lastnostmi lahko nadomestijo regulacijo hitrosti enosmernega motorja s krtačo, regulacijo hitrosti motorja s frekvenčno pretvorbo, indukcijski motor in regulacijo hitrosti reduktorja.

(2) Lahko deluje pri nizki hitrosti in veliki moči, prihrani reduktor in neposredno poganja veliko obremenitev.

(3) Ima številne prednosti tradicionalnega enosmernega krtačnega motorja, vendar tudi odpravlja krtačo in strukturo zbiralnega obroča.

(4) Odlična zmogljivost navora, zmogljivost navora pri srednji in nizki hitrosti. Začetni navor je velik, začetni tok je majhen.

(5) Brezstopenjska regulacija hitrosti, širok razpon hitrosti, močna preobremenitvena zmogljivost.

(6) Majhen volumen, majhna teža, velik izhod.

(7) Mehak zagon, mehka zaustavitev in dobre zavorne lastnosti lahko izpustijo originalno mehansko ali elektromagnetno napravo.

(8) Sam motor nima izgube vzbujanja in izgube krtačk, ima visoko učinkovitost in dober celovit učinek varčevanja z energijo.

(9) Visoka zanesljivost, dobra stabilnost, močna prilagodljivost ter preprosto popravilo in vzdrževanje.

(10) Odpornost na vibracije, nizka raven hrupa, majhne vibracije, gladko delovanje in dolga življenjska doba.

(11) Brez iskre, posebej primerno za javna mesta, proti motnjam, dobre varnostne lastnosti.

Uporaba brezkrtačnega enosmernega motorja:

1. Avtomobilska industrija

2. Zabavna elektronika

3. Industrijska avtomatizacija

4. Medicinski pripomočki

5. Letalstvo in brezpilotna letala

Ključni pomisleki pri izbiri motorja BLDC

Pri izbiri brezkrtačnega enosmernega motorja za določeno uporabo je bistveno oceniti naslednje dejavnike:

Zahteve glede navora in hitrosti

Energijska učinkovitost

Omejitve glede velikosti in teže

Okoljski pogoji

Stroški v primerjavi z zmogljivostjo

Pogosta vprašanja o prilagojenem brezkrtačnem enosmernem motorju Bldc

Kaj je BLDC motor z gonilom in kako se razlikuje od standardnega brezkrtačnega enosmernega motorja?

Motor BLDC z gonilom je brezkrtačni enosmerni motor v kombinaciji z integriranim menjalnikom, ki poveča izhodni navor in hkrati zmanjša vrtilno hitrost. V primerjavi s standardnim brezkrtačnim enosmernim motorjem motor BLDC z gonilom zagotavlja večjo nosilnost in izboljšan nadzor za aplikacije, ki zahtevajo velik navor pri nižjih vrtljajih.
Kakšne so prednosti uporabe brezkrtačnega enosmernega motorja z menjalnikom v sistemih avtomatizacije?

Brezkrtačni enosmerni motor z menjalnikom ponuja večji izhodni navor, izboljšano sposobnost prenašanja obremenitev, bolj gladko gibanje in daljšo življenjsko dobo motorja. Menjalnik omogoča učinkovito delovanje motorja, hkrati pa zagotavlja močan navor pri nižjih vrtljajih, kar je bistveno za aplikacije avtomatizacije in robotike.
Zakaj so motorji BLDC z gonilniki primerni za robotiko in natančne stroje?

Motorji BLDC z gonilniki zagotavljajo stabilen navor, natančen nadzor hitrosti, nizek hrup in zmanjšano zračnost. Zaradi teh lastnosti so idealni za robotiko, avtomatizirano opremo in sisteme za natančno določanje položaja, ki zahtevajo natančen nadzor gibanja.
Katere vrste menjalnikov se uporabljajo v brezkrtačnih enosmernih motorjih Besfoc z menjalnikom?

Brezkrtačni enosmerni motorji Besfoc z menjalnikom običajno uporabljajo visoko natančne planetarne menjalnike , ki nudijo kompaktno zasnovo, visoko gostoto navora, gladek prenos moči in nizko zračnost v primerjavi s tradicionalnimi zobniškimi sistemi.
Katera območja moči so na voljo za brezkrtačne enosmerne motorje Besfoc?

Besfoc Brezkrtačni enosmerni motorji so na voljo v širokem razponu nazivnih moči, običajno od 15 W do 3000 W , zaradi česar so primerni tako za kompaktno opremo kot za težke industrijske stroje.
Katere možnosti prilagajanja so na voljo za motorje BLDC z gonilniki po meri OEM ODM?

S storitvami po meri OEM ODM je mogoče motorje BLDC z gonilniki prilagoditi različnim razmerjem menjalnika, oblikam gredi, velikostim rotorja, tipom dajalnika, elektromagnetnim zavoram, ravnem zaščite, konektorjem in integriranim gonilnikom, da izpolnijo posebne zahteve uporabe.
Kako planetni menjalnik izboljša navor in natančnost v motorju BLDC z zobniki?

Planetarni menjalnik porazdeli navor med več prestavnimi stopnjami, s čimer poveča izhodni navor in hkrati ohrani kompaktno velikost. Zagotavlja tudi nizko zračnost in gladek prenos , kar izboljšuje natančnost in stabilnost sistemov za nadzor gibanja.
Ali lahko brezkrtačni enosmerni motorji Besfoc z menjalnikom vključujejo dajalnike in elektromagnetne zavore?

ja Številni motorji BLDC z gonilniki podpirajo izbirne kodirnike za povratne informacije o položaju in elektromagnetne zavore za varnost in zadrževalni navor , kar jim omogoča učinkovito delovanje v sistemih za nadzor gibanja z zaprto zanko.
Katere industrije običajno uporabljajo brezkrtačne enosmerne motorje z rešitvami menjalnika?

Brezkrtačni enosmerni motorji z menjalnikom se pogosto uporabljajo v panogah, kot so avtomatizirani logistični sistemi, robotika, pakirna oprema, CNC stroji, sistemi za rokovanje s polprevodniki in medicinske naprave, ki zahtevajo zanesljiv in natančen nadzor gibanja.
Zakaj izbrati motor BLDC z gonilom po meri OEM ODM za industrijsko opremo?

Izbira OEM ODM prilagojenega motorja BLDC omogoča inženirjem, da se ujemajo z natančnim navorom, hitrostjo, dimenzijami namestitve in stopnjo zaščite okolja, ki je potrebna za njihovo opremo, hkrati pa izboljšajo učinkovitost in integracijo sistema.

Dobavitelj integriranih servo motorjev in linearnih gibov

Brezkrtačni enosmerni motor s planetnim menjalnikom

Kaj je brezkrtačni enosmerni motor?

BesFoc ponuja široko paleto brezkrtačnih enosmernih motorjev, ki vključujejo:

Brezkrtačni enosmerni motor BesFoc:

Brezkrtačni enosmerni motor serije Nema17 42BLS s skupnim/visoko natančnim planetarnim menjalnikom

42JXLG200K Skupni planetni menjalnik za 42BL/BLS BLDC motor

Visoko natančni planetarni menjalnik serije HPS42 za motor 42BL/BLS BLDC

Visoko natančni planetarni menjalnik serije HPR42 za motor 42BL/BLS BLDC

Brezkrtačni enosmerni motor serije Nema23 57BLS

56JXE300K Skupni planetarni menjalnik za 57BLS/BLF BLDC motor

56JXE450K Skupni planetarni menjalnik za 57BLS/BLF BLDC motor

Brezkrtačni enosmerni motor serije Nema23 57BLF z visoko natančnim planetarnim menjalnikom

Visoko natančni planetarni menjalnik serije PLF60 za 57BLS / 60BLS BLDC motor

Brezkrtačni enosmerni motor serije Nema24 60BLS z visoko natančnim planetnim menjalnikom

Visoko natančni planetarni menjalnik serije PLF60 za 57BLS / 60BLS BLDC motor

Brezkrtačni enosmerni motor serije 80BLS z visoko natančnim planetarnim menjalnikom

80PMB800K Navadni planetni menjalnik za motor 80BLS BLDC

Visoko natančni planetarni menjalnik PLF80 za motor 80BLS BLDC

Brezkrtačni enosmerni motor serije 86BLS z visoko natančnim planetnim menjalnikom

Visoko natančni planetarni menjalnik PLF80 za motor 80BLS BLDC

Brezkrtačni enosmerni motor serije 110BLS

Visoko natančni planetarni menjalnik serije PLF120 za motor 110BLS BLDC

Motorji BLDC so sestavljeni iz treh primarnih delov:

Vrste brezkrtačnih enosmernih motorjev

1. Motorji BLDC z notranjim rotorjem

2. Zunanji rotorji BLDC motorji

3. Senzorski motorji BLDC

4. Motorji BLDC brez senzorjev

Kako deluje brezkrtačni enosmerni motor?

Koraki pri delovanju motorja BLDC:

Brezkrtačni enosmerni motorji BesFoc imajo naslednje glavne prednosti:

Uporaba brezkrtačnega enosmernega motorja:

1. Avtomobilska industrija

2. Zabavna elektronika

3. Industrijska avtomatizacija

4. Medicinski pripomočki

5. Letalstvo in brezpilotna letala

Ključni pomisleki pri izbiri motorja BLDC

Pogosta vprašanja o prilagojenem brezkrtačnem enosmernem motorju Bldc
