Bezkomutátorový stejnosměrný motor s planetovou převodovkou

Co je bezkomutátorový stejnosměrný motor?

Bezkomutátorový stejnosměrný motor (BLDC) je malý, ale výkonný typ elektromotoru, který jako zdroj energie využívá stejnosměrný proud. Díky své velikosti a efektivitě BLDC roste ve své popularitě a v počtu aplikací, pro které se používají.



BesFoc nabízí širokou škálu produktů bezkomutátorových stejnosměrných motorů s:

  • Výstupní výkon od 15 W (1/50 HP) do 3000 W (4 HP)
  • Velikost motoru od 28 mm do 110 mm (Nema 11 až Nema 42)
  • Možnosti integrovaného bezkomutátorového servomotoru (pulzní / RS485 / CANopen).
  • K dispozici mnoho různých typů hřídelí
    • K dispozici je čelní převodovka, šneková převodovka, planetová převodovka
  • Možnosti elektromagnetické brzdy / kodéru
  • Ovladače vstupu AC nebo DC


Bezkomutátorový stejnosměrný motor BesFoc:

Jako profesionální výrobce bezkomutátorových stejnosměrných motorů s 13 lety v Číně nabízí BesFoc různé bldc motory s přizpůsobenými požadavky, včetně 42 57 60 80 86 110 130 mm, navíc převodovky, brzdy, kodéry, ovladače střídavých motorů a integrované ovladače jsou volitelné.
24V bezkomutátorový motor

Bezkomutátorový stejnosměrný motor řady Nema17 42BLS se společnou / vysoce přesnou planetovou převodovkou

Bezkomutátorový stejnosměrný motor, výkon: 20W ~ 110W, jmenovité napětí: 24V, jmenovité otáčky: 4000 ot./min, jmenovitý kroutící moment: 0,0625 Nm ~ 0,25 Nm
Volitelné díly: Převodovka, brzda, kodér, integrované vestavěné ovladače...
Model Fáze Poláci Jmenovité napětí Jmenovitá rychlost Jmenovitý točivý moment Jmenovitý proud Jmenovitý výkon Délk= Setrvačnost rotoru Řidič Hmotnost
Fáze Poláci Vdc Ot./min Nm A W mm g.cm2 / kg
BF42BLS01 3 8 24 4000 0.0625 1.8 26 41 24 BFBLD120 0.3
BF42BLS02 3 8 24 4000 0.125 3.3 52.5 61 48 BFBLD120 0.45
BF42BLS03 3 8 24 4000 0.185 4.8 77.5 81 72 BFBLD120 0.65
BF42BLS04 3 8 24 4000 0.25 6.3 105 100 96 BFBLD120 0.8

Společná planetová převodovka 42JXLG200K pro BLDC motor 42BL/BLS

Vlastnosti převodovky:
Materiál prstenu Ložisko na výstupu Max. Radiální zatížení（N) Max. axiální zatížení hřídele (N) Radiální vůle hřídele (mm) Axiální vůle hřídele (mm) Vůle při chodu naprázdno（°） Síla lisování hřídele.max（N）
kov Kuličkové ložisko 200 100 ≤0,06 ≤0,3 ≤2,5 150
Specifikace pastorku:
Modul Počet zubů Úhel tlaku Průměr otvoru Redukční poměr
0.6 11 20 ° Φ3,98 1:19 / 1:22 / 1:27 / 1:68 / 1:82 / 1:95 / 1:115
17 1:14 / 1:49 / 1:59
Specifikace převodovky:
Redukční poměr Přesný poměr redukce Jmenovitý toleranční moment Maximální momentální toleranční moment Účinnost L(mm) Hmotnost (g)
1:3,71, 1:5,18 1:3,71, 1:5,18 2,0 Nm Max. 5,0 Nm 90％ 34,2 ± 0,5 265
1:14, 1:19, 1:22, 1:27 1:13,76, 1:19,22, 1:22,21, 1:26,83 8,0 Nm Max. 20 N.m 81％ 49,6 ± 0,5 380
1:49, 1:59, 1:68, 1:82, 1:95, 1:115 1:48,83, 1:58,86, 1:68,28, 1:82,30, 1:95,47, 1:115,08 16,0 Nm Max. 40 Nm 73％ 62,0 ± 0,5 475
1:181, 1:218, 1:253, 1:305, 1:354, 1:426, 1:495, 1:596 1:180,96, 1:218,12, 1:253,03, 1:304,99, 1:353,8, 1:426,46, 1:494,71, 1:596,31 20,0 Nm Max. 50 Nm 66％ 74,4 ± 0,5 570

Vysoce přesná planetová převodovka řady HPS42 pro motor BLDC 42BL/BLS

Model / BF-HPS42-L1 BF-HPS42-L2 BF-HPS42-L1SW BF-HPS42-L2SW
Převodový poměr / 4 5 7 10 16 20 25 28 30 35 40 45 50 70 4 5 7 10 16 20 25 28 30 35 40 50 70
Ozubené vlaky / 1 2 1 2
Délka převodovky mm 60 71 75 86
Jmenovitý točivý moment Nm 9 9 5 5 12 12 10 10 10 10 10 10 10 10 9 9 5 5 12 12 10 10 12 10 10 10 10
Kroutící moment Sundden Stop Nm 18 18 10 10 24 24 20 20 20 20 20 20 20 20 18 18 10 10 24 24 20 20 24 20 20 20 20
Zpět Lash arcmin ≤15 úhl.min ≤20 úhl.min ≤15 úhl.min ≤20 úhl.min
Účinnost % 96 94 96 94
Vhodný rozměr motoru mm Φ5-10 / Φ22-2 / F31-M3 Φ5-24 / Φ22-2 / F31-M3
Jmenovitá vstupní rychlost ot./min 3000
Maximální vstupní rychlost ot./min 6000
Průměrná životnost h 20000
Axiální síla N 100
Radiální síla N 300
Hluk dB ≤55
Úroveň ochrany IP IP54
Pracovní teplota ℃ -20 až + 150
Typ vnějšího hřídele / Typ hřídele klíče

Vysoce přesná planetová převodovka řady HPR42 pro motor BLDC 42BL/BLS

Model / BF-HPR42-L1 BF-HPR42-L2 BF-HPR42-L1SW BF-HPR42-L2SW
Převodový poměr / 3 4 5 7 10 15 16 20 25 28 30 35 40 45 50 70 3 4 5 7 10 15 16 20 25 28 30 35 40 50 70
Ozubené vlaky / 1 2 1 2
Délka převodovky mm 61.5 72.5 76.5 87.5
Jmenovitý točivý moment Nm 8 9 9 5 5 10 12 12 10 10 10 10 10 10 10 10 8 9 9 5 5 10 12 12 10 10 12 10 10 10 10
Kroutící moment Sundden Stop Nm 16 18 18 10 10 20 24 24 20 20 20 20 20 20 20 20 16 18 18 10 10 20 24 24 20 20 24 20 20 20 20
Zpět Lash arcmin ≤15 úhl.min ≤20 úhl.min ≤15 úhl.min ≤20 úhl.min
Účinnost % 96 94 96 94
Vhodný rozměr motoru mm Φ5-10 / Φ22-2 / F31-M3 Φ5-24 / Φ22-2 / F31-M3
Jmenovitá vstupní rychlost ot./min 3000
Maximální vstupní rychlost ot./min 6000
Průměrná životnost h 20000
Axiální síla N 100
Radiální síla N 300
Hluk dB ≤55
Úroveň ochrany IP IP54
Pracovní teplota ℃ -20 až + 150
Typ vnějšího hřídele / Typ hřídele klíče
Bezkomutátorový DC motor

Bezkomutátorový stejnosměrný motor řady Nema23 57BLS

Bezkomutátorový stejnosměrný motor, výkon: 20W ~ 190W, jmenovité napětí: 36V, jmenovité otáčky: 4000 ot./min., jmenovitý kroutící moment: 0,055 Nm ~ 0,44 Nm
Volitelné díly: převodovka, brzda, enkodér, ventilátor, integrované vestavěné drivery...
Bezkomutátorový stejnosměrný motor, výkon: 20W ~ 190W, jmenovité napětí: 36V, jmenovité otáčky: 4000 ot./min., jmenovitý kroutící moment: 0,055 Nm ~ 0,44 Nm
Volitelné díly: převodovka, brzda, enkodér, ventilátor, integrované vestavěné drivery...
Model Fáze Poláci Jmenovité napětí Jmenovitá rychlost Jmenovitý točivý moment Jmenovitý proud Jmenovitý výkon Délk= Setrvačnost rotoru Řidič Hmotnost
Fáze Poláci Vdc Ot./min Nm A W mm g.cm2 / kg
BF57BLS005 3 8 36 4000 0.055 1.2 23 37 30 BFBLD300 0.33
BF57BLS01 3 8 36 4000 0.11 2.0 46 47 75 BFBLD300 0.44
BF57BLS02 3 8 36 4000 0.22 3.6 92 67 119 BFBLD300 0.75
BF57BLS03 3 8 36 4000 0.33 5.3 138 87 173 BFBLD300 1.0
BF57BLS04 3 8 36 4000 0.44 6.8 184 107 230 BFBLD300 1.25

Společná planetová převodovka 56JXE300K pro BLDC motor 57BLS/BLF

Vlastnosti převodovky:
Materiál prstenu Ložisko na výstupu Max. Radiální zatížení（N) Max. axiální zatížení hřídele (N) Radiální vůle hřídele (mm) Axiální vůle hřídele (mm) Vůle při chodu naprázdno（°） Síla lisování hřídele.max（N）
kov Kuličkové ložisko 300 200 ≤0,08 ≤0,4 ≤2,5 300
Specifikace pastorku:
Modul Počet zubů Úhel tlaku Průměr otvoru Redukční poměr
1 12 20 ° Φ6H7 1:4,25 / 1:15 / 1:18 / 1:52 / 1:61 / 1:72 / 1:96 / 1:121 / 1:220 / 1:260 / 1:307
15 1:3,6 / 1:13 / 1:43 / 1:154 / 1:187
9 1:5,33 / 1:28
Specifikace převodovky:
Redukční poměr Přesný poměr redukce Jmenovitý toleranční moment Maximální momentální toleranční moment Účinnost L(mm) Hmotnost (g)
1:3,6, 1:4,25, 1/5,33 1:3,6, 1:4,25, 1:5,33 3,0 Nm Max. 9,0 Nm 90％ 37,8 ± 0,5 489
1:13, 1:15, 1:18, 1:23, 1:28 1:12,96, 1:15,30, 1:18,06, 1:22,67, 1:28,44 12,0 Nm Max. 36 Nm 81％ 49,5 ± 0,5 681
1:43, 1:52, 1:61, 1:72, 1:96, 1:121 1:42,69, 1:51,84, 1:61,20, 1:72,25, 1:96,33, 1:120,89 24,0 Nm Max. 72 Nm 73％ 60,8±0,5 871
1:154, 1:187, 1:220, 1:260, 1:307 1:153,69, 1:186,62, 1:220,32, 1:260,10, 1:307,06 30,0 Nm Max. 90 Nm 66％ 71,9 ± 0,5 1066

56JXE450K Společná planetová převodovka pro BLDC motor 57BLS/BLF

Vlastnosti převodovky:
Materiál prstenu Ložisko na výstupu Max. Radiální zatížení（N) Max. axiální zatížení hřídele (N) Radiální vůle hřídele (mm) Axiální vůle hřídele (mm) Vůle při chodu naprázdno（°） Síla lisování hřídele.max（N）
kov Kuličkové ložisko 400 120 ≤0,08 ≤0,4 ≤2,5 300
Specifikace pastorku:
Modul Počet zubů Úhel tlaku Průměr otvoru Redukční poměr
1 12 20 ° Φ6H7 1:4,25 / 1:15 / 1:18 / 1:52 / 1:61 / 1:72 / 1:96 / 1:121 / 1:220 / 1:260 / 1:307
15 1:3,6 / 1:13 / 1:43 / 1:154 / 1:187
9 1:5,33 / 1:28
Specifikace převodovky:
Redukční poměr Přesný poměr redukce Jmenovitý toleranční moment Maximální momentální toleranční moment Účinnost L(mm) Hmotnost (g)
1:3,6, 1:4,25, 1/5,33 1:3,6, 1:4,25, 1:5,33 3,0 Nm Max. 9,0 Nm 90％ 37,8 ± 0,5 489
1:13, 1:15, 1:18, 1:23, 1:28 1:12,96, 1:15,30, 1:18,06, 1:22,67, 1:28,44 12,0 Nm Max. 36 Nm 81％ 49,5 ± 0,5 681
1:43, 1:52, 1:61, 1:72, 1:96, 1:121 1:42,69, 1:51,84, 1:61,20, 1:72,25, 1:96,33, 1:120,89 24,0 Nm Max. 72 Nm 73％ 60,8±0,5 871
1:154, 1:187, 1:220, 1:260, 1:307 1:153,69, 1:186,62, 1:220,32, 1:260,10, 1:307,06 30,0 Nm Max. 90 Nm 66％ 71,9 ± 0,5 1066
plodina_ 17208771859 79

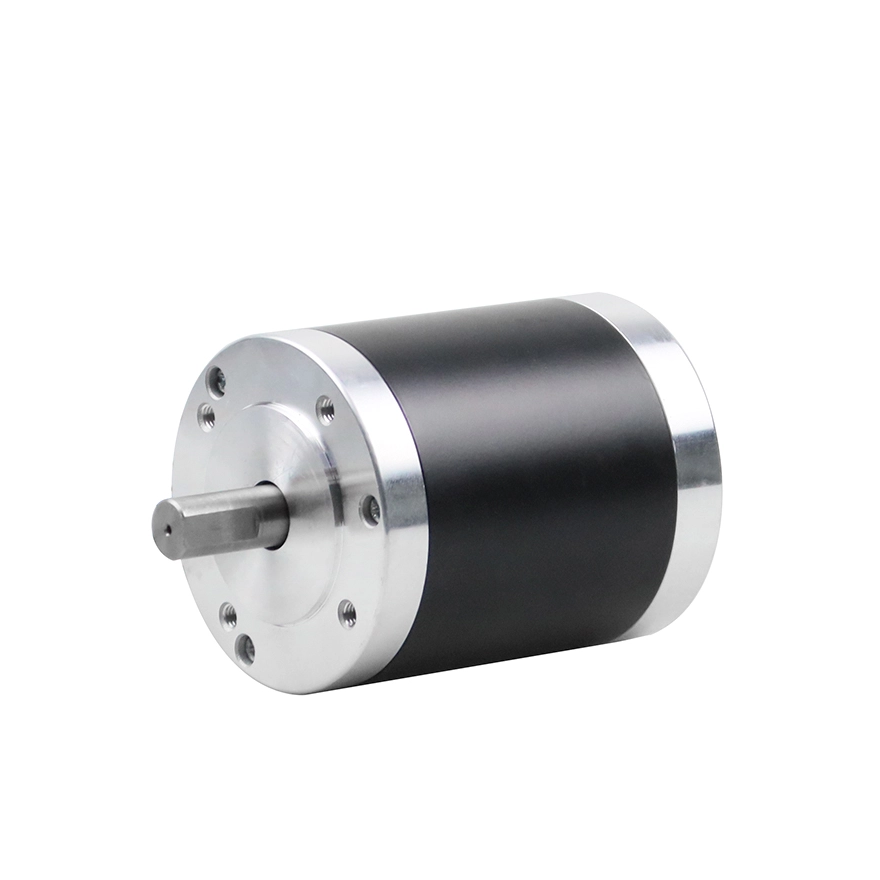

 Bezkomutátorový stejnosměrný motor řady Nema23 57BLF s vysoce přesnou planetovou převodovkou

Bezkomutátorový stejnosměrný motor, výkon: 20W ~ 190W, jmenovité napětí: 36V, jmenovité otáčky: 4000 ot./min., jmenovitý kroutící moment: 0,055 Nm ~ 0,44 Nm
Volitelné díly: převodovka, brzda, enkodér, ventilátor, integrované vestavěné drivery...
Model Fáze Poláci Jmenovité napětí Jmenovitá rychlost Jmenovitý točivý moment Jmenovitý proud Jmenovitý výkon Délk= Setrvačnost rotoru Řidič Hmotnost
Fáze Poláci Vdc Ot./min Nm A W mm g.cm2 / kg
BF57BLF005 3 8 36 4000 0.055 1.2 23 37 30 BFBLD300 0.33
BF57BLF01 3 8 36 4000 0.11 2.0 46 47 75 BFBLD300 0.44
BF57BLF02 3 8 36 4000 0.22 3.6 92 67 119 BFBLD300 0.75
BF57BLF03 3 8 36 4000 0.33 5.3 138 87 173 BFBLD300 1.0
BF57BLF04 3 8 36 4000 0.44 6.8 184 107 230 BFBLD300 1.25

Vysoce přesná planetová převodovka řady PLF60 pro BLDC motor 57BLS / 60BLS

Model / l Jeviště ll etapa lll etapa
Převodový poměr / 3, 4, 5, 7, 10 12,15,16,20,25,28,35,40,50,70,100 64,80,100,120,125,140,175,200,250,280,350,400,500,700,1000
A B A B A B
Délka převodovky mm 42 110 59 127 76 144
Jmenovitá vstupní rychlost ot./min 4000 4000 4000
Maximální vstupní rychlost ot./min 8000 8000 8000
Maximální radiální síla N 320 320 320
Maximální axiální síla N 280 280 280
Kroutící moment naprázdno Nm ≈0,6 ≈0,3 ≈0,3
Účinnost ％ 96 94 90
Vůle arcmin ≤10 ≤15 ≤18
Hluk dB ≤58 ≤58 ≤58
Hmotnost kg 1.1 1.3 1.5
Pracovní život h ＞20000＞(Nepřetržitá životnost snížena na polovinu)
Maximální vstupní rychlost ot./min 2.3
Metoda mazání / Dlouhodobý
Směr rotace / Syntropie vstupu/výstupu
Úroveň ochrany IP IP65
Montážní poloha / Svévolně
Poměr 3 4 5 7 10 12 15 16 20 25 28 35 40 50 70 100
Jmenovitý výstupní moment 15 30 27 20 9 15 15 35 35 30 35 30 35 30 22 10
Maximální výstupní točivý moment 30 60 54 40 18 30 30 70 70 60 70 60 70 60 44 20
Setrvačnost rotoru 0.13 0.093 0.078 0.072 0.064 0.135 0.13 0.088 0.075 0.075 0.07 0.064 0.076 0.064 0.075 0.076
Poměr 64 80 100 120 125 140 175 200 250 280 350 400 500 700 1000 /
Jmenovitý výstupní moment 15 30 27 20 9 15 15 35 35 30 35 30 35 30 22 /
Maximální výstupní točivý moment 30 60 54 40 18 30 30 70 70 60 70 60 70 60 44 /
Setrvačnost rotoru 0.13 0.093 0.078 0.072 0.064 0.135 0.13 0.088 0.075 0.075 0.07 0.064 0.076 0.064 0.075 /

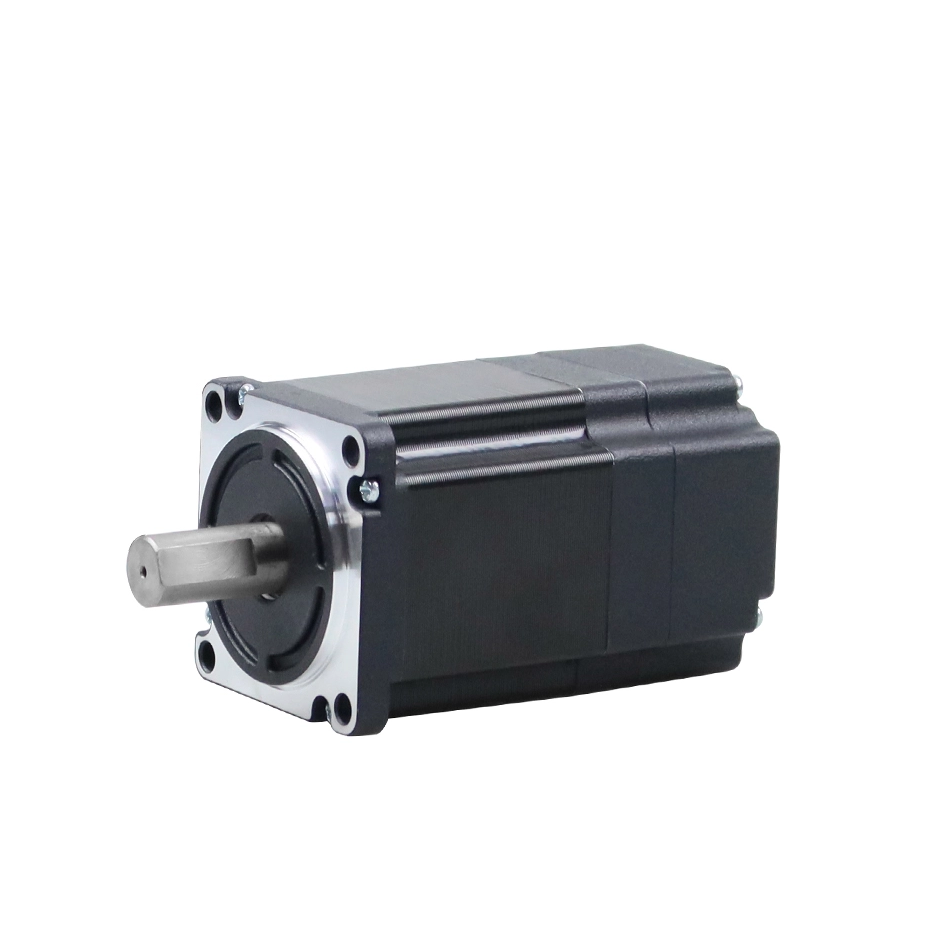

Bezkomutátorový motor 48V

Bezkomutátorový stejnosměrný motor řady Nema24 60BLS s vysoce přesnou planetovou převodovkou

Bezkomutátorový stejnosměrný motor, výkon: 94W~377W, jmenovité napětí: 48V, jmenovité otáčky: 3000 ot./min., jmenovitý kroutící moment: 0,3Nm ~1,2Nm
Volitelné díly: převodovka, brzda, enkodér, ventilátor, integrované vestavěné drivery...
Model Fáze Poláci Jmenovité napětí Jmenovitá rychlost Jmenovitý točivý moment Jmenovitý proud Jmenovitý výkon Délk= Setrvačnost rotoru Řidič Hmotnost
Fáze Poláci Vdc Ot./min Nm A W mm kg.cm2 / kg
BF60BLS01 3 8 48 3000 0.3 2.8 94 78 0.24 BFBLD300 0.85
BF60BLS02 3 8 48 3000 0.6 5.2 188 99 0.48 BFBLD300 1.25
BF60BLS03 3 8 48 3000 0.9 7.5 283 120 0.72 BFBLD750 1.65
BF60BLS04 3 8 48 3000 1.2 9.5 377 141 0.96 BFBLD750 2.05

Vysoce přesná planetová převodovka řady PLF60 pro BLDC motor 57BLS / 60BLS

Model / l Jeviště ll etapa lll etapa
Převodový poměr / 3, 4, 5, 7, 10 12,15,16,20,25,28,35,40,50,70,100 64,80,100,120,125,140,175,200,250,280,350,400,500,700,1000
A B A B A B
Délka převodovky mm 42 110 59 127 76 144
Jmenovitá vstupní rychlost ot./min 4000 4000 4000
Maximální vstupní rychlost ot./min 8000 8000 8000
Maximální radiální síla N 320 320 320
Maximální axiální síla N 280 280 280
Kroutící moment naprázdno Nm ≈0,6 ≈0,3 ≈0,3
Účinnost ％ 96 94 90
Vůle arcmin ≤10 ≤15 ≤18
Hluk dB ≤58 ≤58 ≤58
Hmotnost kg 1.1 1.3 1.5
Pracovní život h ＞20000＞(Nepřetržitá životnost snížena na polovinu)
Maximální vstupní rychlost ot./min 2.3
Metoda mazání / Dlouhodobý
Směr rotace / Syntropie vstupu/výstupu
Úroveň ochrany IP IP65
Montážní poloha / Svévolně
Poměr 3 4 5 7 10 12 15 16 20 25 28 35 40 50 70 100
Jmenovitý výstupní moment 15 30 27 20 9 15 15 35 35 30 35 30 35 30 22 10
Maximální výstupní točivý moment 30 60 54 40 18 30 30 70 70 60 70 60 70 60 44 20
Setrvačnost rotoru 0.13 0.093 0.078 0.072 0.064 0.135 0.13 0.088 0.075 0.075 0.07 0.064 0.076 0.064 0.075 0.076
Poměr 64 80 100 120 125 140 175 200 250 280 350 400 500 700 1000 /
Jmenovitý výstupní moment 15 30 27 20 9 15 15 35 35 30 35 30 35 30 22 /
Maximální výstupní točivý moment 30 60 54 40 18 30 30 70 70 60 70 60 70 60 44 /
Setrvačnost rotoru 0.13 0.093 0.078 0.072 0.064 0.135 0.13 0.088 0.075 0.075 0.07 0.064 0.076 0.064 0.075 /
plodina_ 17219737163 66

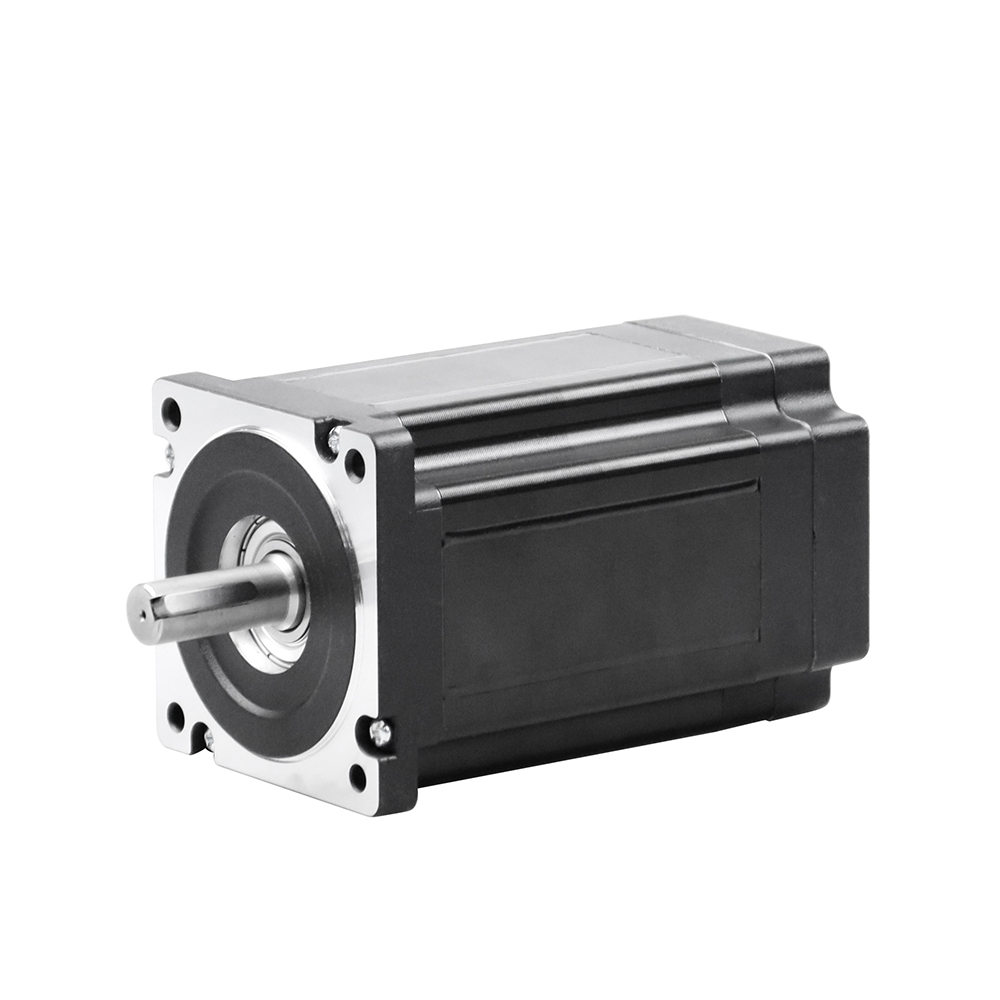

 Bezkomutátorový stejnosměrný motor řady 80BLS s vysoce přesnou planetovou převodovkou

Bezkomutátorový stejnosměrný motor, výkon: 110W~440W, jmenovité napětí: 48V, jmenovité otáčky: 3000 ot./min., jmenovitý kroutící moment: 0,35Nm ~ 1,4Nm
Volitelné díly: převodovka, brzda, enkodér, ventilátor, integrované vestavěné drivery...
Model Fáze Poláci Jmenovité napětí Jmenovitá rychlost Jmenovitý točivý moment Jmenovitý proud Jmenovitý výkon Délk= Setrvačnost rotoru Řidič Hmotnost
Fáze Poláci Vdc Ot./min Nm A W mm kg.cm2 / kg
BF80BLS01 3 8 48 3000 0.35 3 110 78 0.21 BFBLD750 1.4
BF80BLS02 3 8 48 3000 0.7 5.5 220 98 0.42 BFBLD750 2
BF80BLS03 3 8 48 3000 1.05 8 330 118 0.63 BFBLD750 2.6
BF80BLS04 3 8 48 3000 1.4 10.5 40 138 0.84 BFBLD750 3.2

Společná planetová převodovka 80PMB800K pro BLDC motor 80BLS

Vlastnosti převodovky:
Materiál prstenu Ložisko na výstupu Max. Radiální zatížení（N) Max. axiální zatížení hřídele (N) Radiální vůle hřídele (mm) Axiální vůle hřídele (mm) Vůle při chodu naprázdno（°） Síla lisování hřídele.max（N）
kov Kuličkové ložisko 600 200 ≤0,08 ≤0,4 ≤2,5 1000
Specifikace pastorku:
Modul Počet zubů Úhel tlaku Průměr otvoru Redukční poměr
1 12 20 ° pastorek 10 zubů 1:6,6 / 1:23/ 1:26 / 1:37 / 1:92 / 1:138
13 Φ7H7 1:5,31 / 1:19/ 1:30 / 1:74 / 1:111
22 Φ8H7 1:3,55 / 1:13 / 1:50
Specifikace převodovky:
Redukční poměr Přesný poměr redukce Jmenovitý toleranční moment Maximální momentální toleranční moment Účinnost L(mm) Hmotnost (g)
1:3,55, 1:5,31, 1/6,6 1:3,55, 1:5,31, 1:6,6 8,0 Nm Max. 12,0 Nm 90％ 55,7 ± 0,5 1100
1:13, 1:19, 1:23 1:12,57, 1:18,82, 1:23,4 30,0 Nm Max. 45 Nm 81％ 72,2 ± 0,5 1500
1:26, 1:30, 1:37 1:26,05, 1:30,08, 1:37,4 60,0 Nm Max. 90 Nm 73％ 72,2 ± 0,5 1500
1:50, 1:74, 1:92, 1:111, 1:138 1:49,62, 1:74,28, 1:92,37, 1:111,2, 1:138,28 80,0 Nm Max. 120 Nm 66％ 88,5 ± 0,5 1880

Vysoce přesná planetová převodovka PLF80 pro BLDC motor 80BLS

Model / l Jeviště ll etapa
Převodový poměr / 3, 4, 5, 7, 10 12,15,16,20,25,28,35,40,50,70,100
A A
Délka převodovky mm 141.5 166.5
Jmenovitá vstupní rychlost ot./min 3500 3500
Maximální vstupní rychlost ot./min 6000 6000
Maximální radiální síla N 550 550
Maximální axiální síla N 500 500
Kroutící moment naprázdno Nm ≈0,8 ≈0,4
Účinnost ％ 96 94
Vůle arcmin ≤10 ≤15
Hluk dB ≤62 ≤62
Hmotnost kg 3.0 3.6
Pracovní život h ＞20000＞(Nepřetržitá životnost snížena na polovinu)
Maximální vstupní rychlost ot./min 7.5
Metoda mazání / Dlouhodobý
Směr rotace / Syntropie vstupu/výstupu
Úroveň ochrany IP IP65
Montážní poloha / Svévolně
Poměr 3 4 5 7 10 12 15 16 20 25 28 35 40 50 70 100
Jmenovitý výstupní moment 55 90 95 64 40 60 60 95 95 100 95 100 95 100 70 45
Maximální výstupní točivý moment 110 180 190 128 80 120 120 190 190 200 190 200 190 200 140 90
Setrvačnost rotoru 0.77 0.52 0.45 0.40 0.39 0.67 0.67 0.50 0.44 0.44 0.39 0.44 0.39 0.42 0.44 0.44
Bezkomutátorový motor 48V

Bezkomutátorový stejnosměrný motor řady 86BLS s vysoce přesnou planetovou převodovkou

Bezkomutátorový stejnosměrný motor, výkon: 110W~660W, jmenovité napětí: 48V, jmenovité otáčky: 3000ot/min, jmenovitý kroutící moment: 0,35Nm ~2,1Nm
Volitelné díly: převodovka, brzda, enkodér, ventilátor, integrované vestavěné drivery...
model Fáze Poláci Jmenovité napětí Jmenovitá rychlost Jmenovitý točivý moment Jmenovitý proud Jmenovitý výkon Délk= Setrvačnost rotoru Řidič Hmotnost
Fáze Poláci Vdc Ot./min Nm A W mm kg.cm2 / kg
BF86BLS58-X002 3 8 48 3000 0.35 3 110 71 0.4 BFBLD750 1.5
BF86BLS71-X001 3 8 48 3000 0.7 6.3 220 84.5 0.8 BFBLD750 1.9
BF86BLS84 3 8 48 3000 1.05 9 330 98 1.2 BFBLD750 2.3
BF86BLS98-X015 3 8 48 3000 1.56 11.5 440 111.5 1.6 BFBLD750 2.7
BF86BLS125-X015 3 8 48 3000 2.1 18 660 138.5 2.4 BFBLD750 4

Vysoce přesná planetová převodovka PLF80 pro BLDC motor 80BLS

Model / l Jeviště ll etapa
Převodový poměr / 3, 4, 5, 7, 10 12,15,16,20,25,28,35,40,50,70,100
A A
Délka převodovky mm 141.5 166.5
Jmenovitá vstupní rychlost ot./min 3500 3500
Maximální vstupní rychlost ot./min 6000 6000
Maximální radiální síla N 550 550
Maximální axiální síla N 500 500
Kroutící moment naprázdno Nm ≈0,8 ≈0,4
Účinnost ％ 96 94
Vůle arcmin ≤10 ≤15
Hluk dB ≤62 ≤62
Hmotnost kg 3.0 3.6
Pracovní život h ＞20000＞(Nepřetržitá životnost snížena na polovinu)
Maximální vstupní rychlost ot./min 7.5
Metoda mazání / Dlouhodobý
Směr rotace / Syntropie vstupu/výstupu
Úroveň ochrany IP IP65
Montážní poloha / Svévolně
Poměr 3 4 5 7 10 12 15 16 20 25 28 35 40 50 70 100
Jmenovitý výstupní moment 55 90 95 64 40 60 60 95 95 100 95 100 95 100 70 45
Maximální výstupní točivý moment 110 180 190 128 80 120 120 190 190 200 190 200 190 200 140 90
Setrvačnost rotoru 0.77 0.52 0.45 0.40 0.39 0.67 0.67 0.50 0.44 0.44 0.39 0.44 0.39 0.42 0.44 0.44
Bezkomutátorový motor 310V

Bezkomutátorový stejnosměrný motor řady 110BLS

Bezkomutátorový stejnosměrný motor, výkon: 518W~2073W, jmenovité napětí: 310V, jmenovité otáčky: 3000rpm, jmenovitý kroutící moment: 1,65Nm ~ 6,6Nm
Volitelné díly: převodovka, brzda, enkodér, ventilátor, integrované vestavěné drivery...
model Fáze Poláci Jmenovité napětí Jmenovitá rychlost Jmenovitý točivý moment Jmenovitý proud Jmenovitý výkon Délk= Řidič Hmotnost
Fáze Poláci Vdc Ot./min Nm A KW mm / kg
BF110BLS50 3 8 310 3000 2.38 2.7 0.75 134 BFBLD1100 3.3
BF110BLS75 3 8 310 3000 3.3 3.7 1.03 159 BFBLD2200 4.5
BF110BLS100 3 8 310 3000 5 5.6 1.57 184 BFBLD2200 5.8
BF110BLS125 3 8 310 3000 6.6 7.5 2.07 209 BFBLD2200 7.0

Vysoce přesná planetová převodovka řady PLF120 pro BLDC motor 110BLS

Model / l Jeviště ll etapa lll etapa
Převodový poměr / 3, 4, 5, 7, 10 12,15,16,20,25,28,35,40,50,70,100 64,80,100,120,125,140,175,200,250,280,350,400,500,700,1000
A B A B A B
Délka převodovky mm 86 212 118 244 150 276
Jmenovitá vstupní rychlost ot./min 3500 3500 3500
Maximální vstupní rychlost ot./min 6000 6000 6000
Maximální radiální síla N 1600 1600 1600
Maximální axiální síla N 1350 1350 1350
Kroutící moment naprázdno Nm ≈1.3 ≈0,6 ≈0,6
Účinnost ％ 96 94 90
Vůle arcmin ≤10 ≤15 ≤18
Hluk dB ≤65 ≤65 ≤65
Hmotnost kg 8.0 9.0 10.0
Pracovní život h ＞20000＞(Nepřetržitá životnost snížena na polovinu)
Maximální vstupní rychlost ot./min 15
Metoda mazání / Dlouhodobý
Směr rotace / Syntropie vstupu/výstupu
Úroveň ochrany IP IP65
Montážní poloha / Svévolně

BLDC motory se skládají ze tří hlavních částí:

  1. Rotor : Rotující část, obvykle osazená permanentními magnety.
  2. Stator : Stacionární část, která obsahuje vinutí motoru.
  3. Elektronický ovladač : Řídí komutaci přepínáním směru proudu ve vinutí statoru.


Typy bezkomutátorových stejnosměrných motorů

Bezkomutátorové stejnosměrné motory lze kategorizovat na základě jejich konstrukce a způsobů komutace:

1. BLDC motory s vnitřním rotorem

V tomto provedení je rotor umístěn uvnitř statoru. Motory s vnitřním rotorem jsou známé svým vysokým točivým momentem a běžně se používají v průmyslových aplikacích.

2. BLDC motory s vnějším rotorem

Zde je rotor umístěn mimo stator, což má za následek kompaktní konstrukci s vysokou setrvačností. Ty jsou oblíbené v aplikacích, jako jsou drony a malá zařízení.

3. BLDC motory založené na senzorech

Tyto motory, vybavené senzory (např. senzory s Hallovým efektem), poskytují přesnou zpětnou vazbu o poloze rotoru a zajišťují přesné řízení.

4. Bezsenzorové BLDC motory

Bezsenzorové motory se při určování polohy rotoru spoléhají na zpětnou EMF (elektromotorickou sílu). Jsou cenově dostupnější a používají se v aplikacích citlivých na náklady, jako jsou ventilátory a čerpadla.



Jak funguje bezkomutátorový stejnosměrný motor?

Provoz bezkomutátorového stejnosměrného motoru je založen na interakci mezi magnetickým polem vinutí statoru a permanentními magnety rotoru. Na rozdíl od kartáčovaných motorů, kde kartáče fyzicky přenášejí elektřinu na rotor, BLDC motory spoléhají na elektronickou řídicí jednotku, která vytváří točivé magnetické pole.



Kroky v provozu motoru BLDC:

  1. Elektronická komutace : Regulátor střídá tok proudu mezi různými vinutími a vytváří rotující magnetické pole.
  2. Zarovnání rotoru : Magnetické pole rotoru se vyrovnává s magnetickým polem statoru, což způsobuje rotaci.
  3. Zpětná vazba senzoru : Senzory, jako jsou senzory s Hallovým efektem, detekují polohu rotoru a zajišťují přesnou komutaci.

Tento bezproblémový proces zajišťuje vyšší účinnost a snížené opotřebení, díky čemuž jsou BLDC motory ideální pro náročné aplikace.



Bezkomutátorové stejnosměrné motory BesFoc mají následující hlavní výhody:

(1) S dobrými mechanickými vlastnostmi a regulačními charakteristikami mohou nahradit regulaci rychlosti stejnosměrného kartáčového motoru, regulaci rychlosti motoru s frekvenční konverzí, indukční motor plus regulaci rychlosti reduktoru.
(2) Může běžet při nízké rychlosti a vysokém výkonu, uložit reduktor a přímo řídit velké zatížení.
(3) Má mnoho výhod tradičního stejnosměrného kartáčového motoru, ale také eliminuje strukturu kartáče a sběrače.
(4) Vynikající výkon točivého momentu, výkon středního a nízkého točivého momentu počáteční točivý moment je velký, startovací proud je malý.
(5) Plynulá regulace rychlosti, široký rozsah rychlostí, silná přetížitelnost.
(6) Malý objem, nízká hmotnost, velký výkon.
(7) Měkký start, měkké zastavení a dobré brzdné vlastnosti mohou vynechat původní mechanické nebo elektromagnetické zařízení.
(8) Samotný motor nemá žádnou ztrátu buzení a ztrátu kartáčů, vysokou účinnost a dobrý komplexní efekt úspory energie.
(9) Vysoká spolehlivost, dobrá stabilita, silná přizpůsobivost a jednoduchá oprava a údržba.
(10) Odolnost proti vibracím, nízká hlučnost, malé vibrace, hladký provoz a dlouhá životnost.
(11) Žádná jiskra, zvláště vhodné pro veřejná místa, odolné proti rušení, dobrý bezpečnostní výkon.



Použití bezkomutátorového stejnosměrného motoru:

1. Automobilový průmysl

2. Spotřební elektronika

3. Průmyslová automatizace

4. Zdravotnické prostředky

5. Letectví a drony



Klíčové úvahy při výběru BLDC motoru

Při výběru bezkomutátorového stejnosměrného motoru pro konkrétní aplikaci je nezbytné vyhodnotit následující faktory:

Požadavky na točivý moment a rychlost

Energetická účinnost

Omezení velikosti a hmotnosti

Podmínky prostředí

Cena vs. výkon

Přední dodavatel integrovaných servomotorů a lineárních pohybů
Whatsapp-
Wechat-
Produkty
Odkazy
Dotaz nyní

© COPYRIGHT 2024 CHANGZHOU BESFOC MOTOR CO., LTD VŠECHNA PRÁVA VYHRAZENA.
