Integriran linearni koračni motor z zunanjim vodilnim vijakom

Integrirani pogon + motorji BesFoc združujejo koračni motor in pogonske komponente v eno kompaktno enoto. Ti integrirani steperji zagotavljajo prostorsko varčno zasnovo, ki zmanjša ožičenje in zmanjša stroške v primerjavi z ločenimi komponentami motorja in pogona.



Lastnosti koračnega zaprtozančnega servo stroja vse v enem:

  • Visokozmogljiv 32-bitni mikrokrmilnik z jedrom Cortex-M4
  • Najvišja frekvenca impulznega odziva lahko doseže 200 kHz
  • Vgrajene zaščitne funkcije učinkovito zagotavljajo varno uporabo naprave
  • Pametno prilagodite tok za zmanjšanje vibracij, hrupa in toplote
  • Z uporabo MOS z nizkim notranjim uporom je proizvodnja toplote 30 % manjša kot pri običajnih izdelkih.
  • Razpon napetosti: DC12V ~ DC36V
  • Integrirana zasnova pogonskega motorja je enostavna za namestitev, zavzame malo prostora in ima preprosto ožičenje.
  • S funkcijo proti vzvratni povezavi


Nadzorna metoda:

  • pulzni tip
  • Vrsta omrežja RS485-Modbus-RTU
  • Vrsta omrežja CANopen


Stopnja zaščite:

  • Vodotesen tip: IP30 IP54 IP65 neobvezno

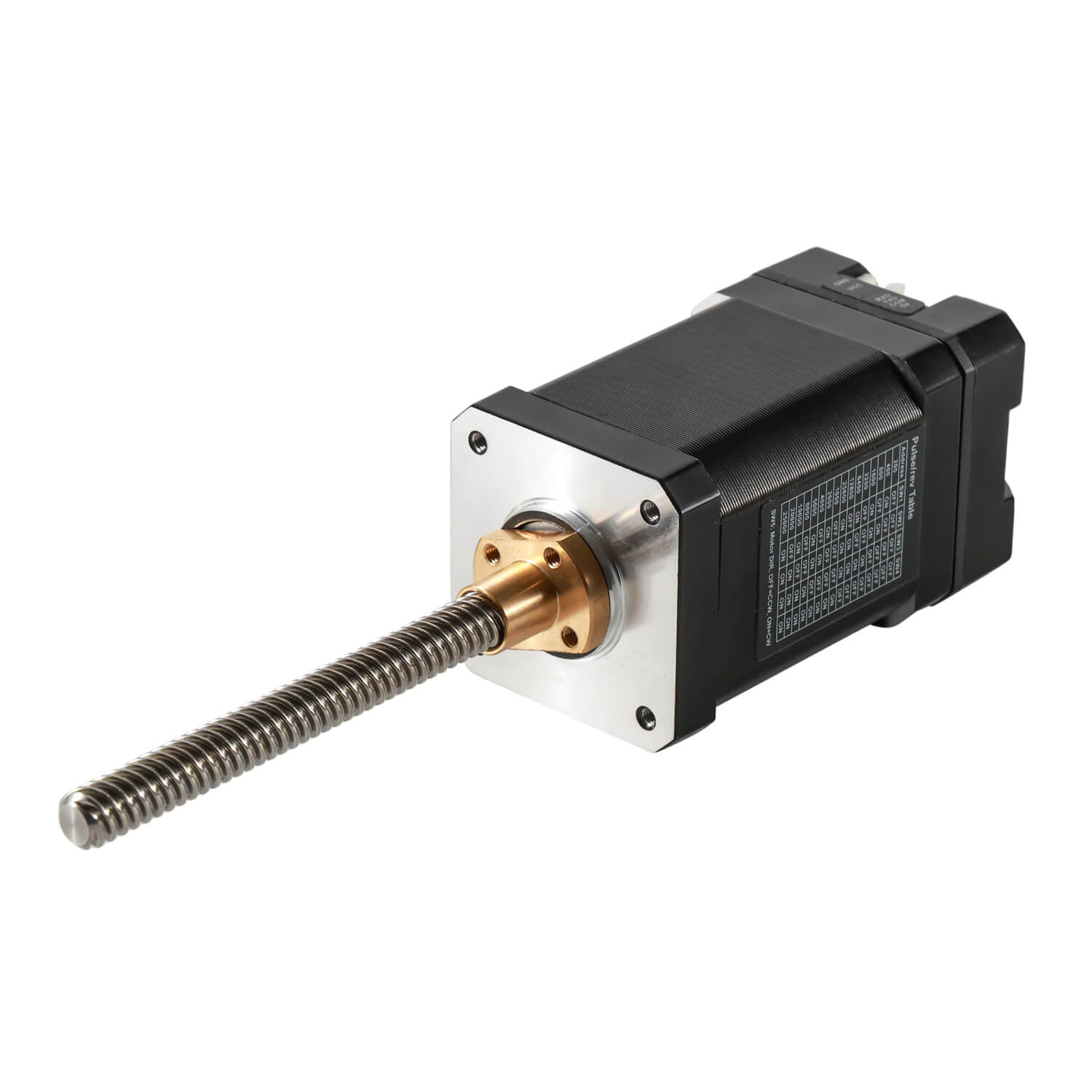

nema 17 koračni motor s krogličnim vijakom

ISS42 Nema17 42 mm vgrajen koračni servo motor z zunanjim vodilnim vijakom

  • Inteligentni linearni koračni motorji NEMA17, ki združujejo integrirane koračne servo motorje in visoko natančne vijake za natančnost in priročnost.
  • Komunikacija vodila po izbiri impulz, RS485, CANopen in druge različice komunikacije.
  • Parametri motorja: 1,8°, 1,3A ~ 1,7A, 0,22Nm ~ 0,8Nm
  • Opcijska konfiguracija: menjalnik, zavora...
serija Model Vrsta gredi Nadzorna metoda Kot koraka Fazni tok Fazni upor Nazivni navor Dolžina telesa Integrirani kodirnik
(1,8°) (A) (Ω) (Nm) L (mm)
ISS42-0,22Nm BFISS42-P01A Zunanji vodilni vijak tipa T utrip 1.8 1.3 2.1 0.22 54 1000ppr/17bit
BFISS42-R01A Zunanji vodilni vijak tipa T RS485
BFISS42-C01A Zunanji vodilni vijak tipa T CANopen
ISS42-0,42Nm BFISS42-P02A Zunanji vodilni vijak tipa T utrip 1.8 1.68 1.65 0.42 60 1000ppr/17bit
BFISS42-R02A Zunanji vodilni vijak tipa T RS485
BFISS42-C02A Zunanji vodilni vijak tipa T CANopen
ISS42-0,55Nm BFISS42-P03A Zunanji vodilni vijak tipa T utrip 1.8 1.68 1.65 0.55 68 1000ppr/17bit
BFISS42-R03A Zunanji vodilni vijak tipa T RS485
BFISS42-C03A Zunanji vodilni vijak tipa T CANopen
ISS42-0,8Nm BFISS42-P04A Zunanji vodilni vijak tipa T utrip 1.8 1.7 3 0.8 80 1000ppr/17bit
BFISS42-R04A Zunanji vodilni vijak tipa T RS485
BFISS42-C04A Zunanji vodilni vijak tipa T CANopen
Nema 17 specifikacija zunanjega vodilnega vijaka:
Premer vijaka Vijačni vodnik Nagib vijaka Potovanje na korak Premer vijaka Vijačni vodnik Nagib vijaka Potovanje na korak
mm mm mm mm mm mm mm mm
Tr5 1 1 0.005 Tr8 8 2 0.04
2 1 0.01 10 2 0.05
Tr6 2 1 0.01 12 2 0.06
4 1 0.02 14 2 0.07
6 1 0.03 Tr10 2 2 0.01
12 2 0.06 3 1.5 0.015
Tr8 1 1 0.005 4 2 0.02
2 2 0.01 8 2 0.04
3 1.5 0.015 10 2 0.05
4 2 0.02 12 2 0.06
nema 23 linearni koračni motor

ISS57 Nema23 57 mm integrirani linearni koračni servo motor z zunanjim vodilnim vijakom

  • Inteligentni linearni koračni motorji NEMA23, ki združujejo integrirane koračne servo motorje in visoko natančne vijake za natančnost in priročnost.
  • Komunikacija vodila po izbiri impulz, RS485, CANopen in druge različice komunikacije.
  • Parametri motorja: 1,8°, 2A ~ 4,2A, 0,55Nm ~ 3N.m
  • Opcijska konfiguracija: menjalnik, zavora...
serija Model Vrsta gredi Nadzorna metoda Kot koraka Fazni tok Fazni upor Nazivni navor Dolžina telesa Integrirani kodirnik
(1,8°) (A) (Ω) (Nm) L (mm)
ISS57-0,55Nm BFISS57-P01A Zunanji vodilni vijak tipa T utrip 1.8 2 1.4 0.55 65 1000ppr/17bit
BFISS57-R01A Zunanji vodilni vijak tipa T RS485
BFISS57-C01A Zunanji vodilni vijak tipa T CANopen
ISS57-1,2Nm BFISS57-P02A Zunanji vodilni vijak tipa T utrip 1.8 2.8 0.9 1.2 80 1000ppr/17bit
BFISS57-R02A Zunanji vodilni vijak tipa T RS485
BFISS57-C02A Zunanji vodilni vijak tipa T CANopen
ISS57-1,89Nm BFISS57-P03A Zunanji vodilni vijak tipa T utrip 1.8 2.8 1.1 1.89 100 1000ppr/17bit
BFISS57-R03A Zunanji vodilni vijak tipa T RS485
BFISS57-C03A Zunanji vodilni vijak tipa T CANopen
ISS57-2,2Nm BFISS57-P04A Zunanji vodilni vijak tipa T utrip 1.8 3 1.2 2.2 106 1000ppr/17bit
BFISS57-R04A Zunanji vodilni vijak tipa T RS485
BFISS57-C04A Zunanji vodilni vijak tipa T CANopen
ISS57-2,8Nm BFISS57-P05A Zunanji vodilni vijak tipa T utrip 1.8 4.2 0.75 2.8 124 1000ppr/17bit
BFISS57-R05A Zunanji vodilni vijak tipa T RS485
BFISS57-C05A Zunanji vodilni vijak tipa T CANopen
ISS57-3N.m BFISS57-P06A Zunanji vodilni vijak tipa T utrip 1.8 4.2 0.9 3 136 1000ppr/17bit
BFISS57-R06A Zunanji vodilni vijak tipa T RS485
BFISS57-C06A Zunanji vodilni vijak tipa T CANopen
Specifikacija zunanjega vodilnega vijaka Nema 23:
Premer vijaka Vijačni vodnik Nagib vijaka Potovanje na korak Premer vijaka Vijačni vodnik Nagib vijaka Potovanje na korak
mm mm mm mm mm mm mm mm
Tr8 0.5 0.5 0.0025 Tr9.525 0.635 0.635 0.003175
2 2 0.01 1.27 1.27 0.00635
4 2 0.02 1.5875 1.5875 0.0079375
8 2 0.04 2.54 2.54 0.0127
12 2 0.06 5.08 2.54 0.0254
20 2.5 0.1 6.35 3.175 0.03175
Tr10 2 2 0.01 10.16 1.12 0.0508
4 2 0.02 12.7 3.175 0.0635
10 2 0.05 25.4 3.175 0.127
12 3 0.06
