Motor stepper gearbox planet

Apakah kotak gear planet?

Gear planet adalah sejenis sistem gear epicyclic yang terdiri daripada gear merangsang. Dalam Gearing Planet (juga dikenali sebagai Gearing Epicyclic), gear pusat, yang dipanggil Sun Gear, berfungsi sebagai input dan pemacu set. Tiga atau lebih 'digerakkan ' gear (dirujuk sebagai planet) berputar di sekitar gear matahari dalam kotak gear planet. Akhirnya, planet -planet melibatkan gear cincin dari dalam, yang membuat reka bentuk gear merangsang dalaman. Kerana planet gear diedarkan sama rata di sekitar gear matahari, kereta api gear planet dikenali sebagai reka bentuk yang sangat lasak. Satu lagi manfaat gear planet adalah mudah untuk menukar kepada nisbah yang berbeza dengan hanya menukar pembawa dan gear matahari.

Gearset planet menggunakan gear merangsang yang bertentangan antara satu sama lain dalam satah yang sama. Walaupun Spur Gears adalah jenis gear yang lebih asas dari segi kejuruteraan kerana mereka tidak menggunakan sudut khusus atau luka seperti gear serong atau herringbone, mereka adalah kompleks dalam reka bentuk bentuk gigi. Bergantung pada aplikasi, reka bentuk gigi ini akan menentukan di mana gigi membuat hubungan, yang kemudiannya menentukan kuasa, tork, dan potensi kelajuan yang tersedia.
NEMA 11 Motor Stepper Berpandangan (4)

NEMA 11 motor stepper hibrid dengan kotak gear planet biasa

Motor stepper, saiz kecil, tork tinggi, bunyi rendah, sudut langkah: 1.8 °, NEMA11, 28x28mm
Nisbah Gear: 1 Peringkat:   4/5/7/10: 1
2 Peringkat: 16/20/25/28/30/35/40/45/50/70/100: 1
3 Peringkat: 64/80/100/125/140/175/200: 1
Pilihan: wayar plumbum, kotak gear, encoder, brek, pemandu bersepadu ...
Model Sudut langkah Fasa Aci Wayar Panjang badan Aci dia Panjang aci Semasa Rintangan Induktansi Memegang tork Leads No. Inersia pemutar Berat
(°) / / / (L) mm mm mm A Ω mh N.cm Tidak g.cm2 Kg
BF28HS32-0674 1.8 2 Bulat Directwires 32 5 10 0.67 5.6 3.4 6 4 9 0.11
BF28HS45-0674 1.8 2 Bulat Directwires 45 5 10 0.67 6.8 4.9 9.5 4 12 0.14
BF28HS51-0674 1.8 2 Bulat Directwires 51 5 10 0.67 9.2 7.2 12 4 18 0.2

NEMA 11 BF-HPR28 L Siri Kotak Gearbox Planet Biasa

Model / BF-HPR28-L1 BF-HPR28-L2 BF-HPR28-L3
Nisbah gear / 4 5 7 10 16 20 25 28 30 35 40 45 50 70 100 64 80 100 125 140 175 200
Kereta api gear / 1 2 3
Panjang kotak gear mm 53 61 69
Tork Rated Nm 2 2 2 1 4 4 4 4 4 4 4 4 3 3 3 6 6 6 6 6 6 6
Sundden Stop Torque Nm 4 4 4 2 8 8 8 8 8 8 8 8 6 6 6 12 12 12 12 12 12 12
Lash belakang arcmin ≤15 arcmin ≤20 arcmin ≤25 arcmin
Kecekapan % 96 94 90
Dimensi motor yang sesuai mm Φ5-10 / φ22-2.5 / F23-M2.5
Kelajuan input yang dinilai rpm 1000
Kelajuan input maksimum rpm 2000
Purata jangka hayat h 20000
Daya paksi N 100
Daya radial N 300
Bunyi bising db ≤55
Tahap perlindungan Ip IP54
Tempatan kerja. ℃ -20 hingga + 150
Keluar jenis aci / Jenis D-cut

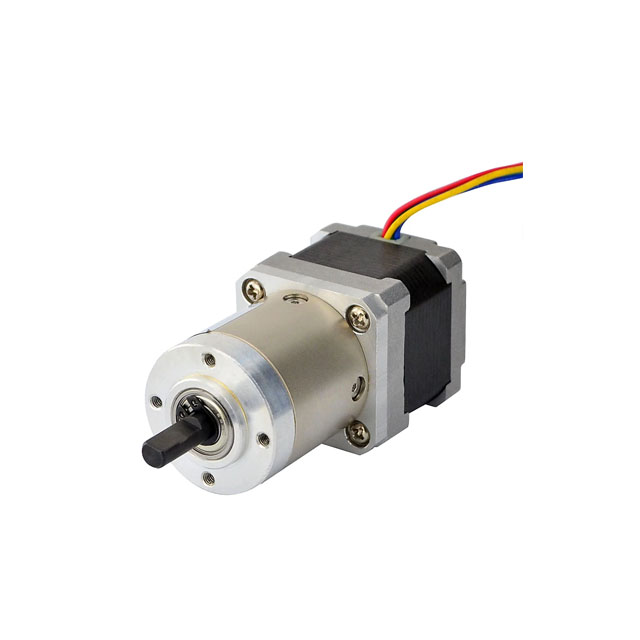

Nema 14 Planet Gearbox Stepper Motor

NEMA 14 motor stepper hibrid dengan kotak gear planet biasa

Motor stepper, saiz kecil, tork tinggi, bunyi rendah, sudut langkah: 0.9 ° atau 1.8 °, NEMA14, 35x35mm
Nisbah Gear: 1 Peringkat: 3/4/5/6/7: 1
2 Peringkat: 9/15/20/25/30/35: 1
3 Peringkat: 45/100/120/140/150/175/210: 1
Pilihan: wayar plumbum, kotak gear, encoder, brek, pemandu bersepadu ...
Model Sudut langkah Fasa Aci Wayar Panjang badan Aci dia Panjang aci Semasa Rintangan Induktansi Memegang tork Leads No. Inersia pemutar Berat
(°) / / / (L) mm mm mm A Ω mh N.cm Tidak g.cm2 Kg
BF35HS28-0504 1.8 2 Bulat Kawat langsung 28 5 10 0.5 20 14 10 4 11 0.13
BF35HS34-1004 1.8 2 Bulat Kawat langsung 34 5 10 1 2.7 4.3 14 4 13 0.17
BF35HS42-1004 1.8 2 Bulat Kawat langsung 42 5 10 1 3.8 3.5 20 4 23 0.22

NEMA 14 BF-HPR35 L Siri Kotak Gearbox Planet Biasa

Model / BF-HPR35-L1 BF-HPR35-L2 BF-HPR35-L3
Nisbah gear / 3 4 5 6 7 9 15 20 25 30 35 42 45 100 120 140 150 175 210
Kereta api gear / 1 2 3
Panjang kotak gear mm 60 69.5 79
Tork Rated Nm 6 7 6.5 5 5 8 9 8.5 8.5 7 7 7 10 9 9 9 8.5 8.5 8.5
Sundden Stop Torque Nm 12 14 13 10 10 16 18 17 17 14 14 14 20 18 18 18 17 17 17
Lash belakang arcmin ≤15 arcmin ≤20 arcmin ≤25 arcmin
Kecekapan % 96 94 90
Dimensi motor yang sesuai mm Φ5-10 / φ22-2 / f26-m3
Kelajuan input yang dinilai rpm 1000
Kelajuan input maksimum rpm 2000
Purata jangka hayat h 20000
Daya paksi N 100
Daya radial N 270
Bunyi bising db ≤55
Tahap perlindungan Ip IP54
Tempatan kerja. ℃ -20 hingga + 150
Keluar jenis aci / Jenis aci utama

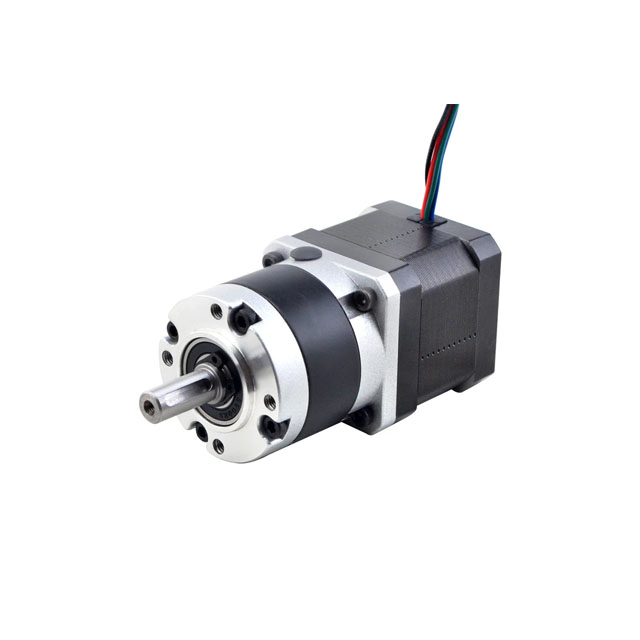

NEMA 17 Motor Stepper Berpandangan

NEMA 17 motor stepper hibrid dengan kotak gear planet BF-HPR42 L / LSW

Motor stepper, tork tinggi, bunyi rendah, jenis licin, sudut langkah: 1.8 ° atau 0.9 °, NEMA17, 42x42mm
Nisbah Gear: 1 Peringkat: 4/5/10: 1
2 Peringkat: 20/25/50/100: 1
Pilihan: wayar plumbum, kotak gear, encoder, brek, pemandu bersepadu ...
Model Sudut langkah Fasa Aci Wayar Panjang badan Aci dia Panjang aci Semasa Rintangan Induktansi Memegang tork Leads No. Inersia pemutar Berat
(°) / / / (L) mm mm  mm A Ω mh N.cm Tidak g.cm2 Kg
BF42HS25-0404-FLE42-L 1.8 2 Bulat Wayar plumbum 25 5 10 0.4 24 36 15 4 20 0.15
BF42HS25-0404-FLE42-LSW 1.8 2 Bulat Wayar plumbum 25 5 24 0.4 24 36 15 4 20 0.15
BF42HS28-0504 -FLE42-L 1.8 2 Bulat Wayar plumbum 28 5 10 0.5 20 21 18 4 24 0.22
BF42HS28-0504- FLE42-LSW 1.8 2 Bulat Wayar plumbum 28 5 24 0.5 20 21 18 4 24 0.22
BF42HS34-1334-FLE42-L 1.8 2 Bulat Wayar plumbum 34 5 10 1.33 2.1 2.5 26 4 34 0.22
BF42HS34-1334-FLE42-LSW 1.8 2 Bulat Wayar plumbum 34 5 24 1.33 2.1 2.5 26 4 34 0.22
BF42HS34-0956- fle42-l 1.8 2 Bulat Wayar plumbum 34 5 10 0.95 4.2 2.5 22 6 34 0.22
BF42HS34-0956- Fle42-LSW 1.8 2 Bulat Wayar plumbum 34 5 24 0.95 4.2 2.5 22 6 34 0.22
BF42HS40-1206-FLE42-L 1.8 2 Bulat Wayar plumbum 40 5 10 1.2 3 2.7 32 6 54 0.28
BF42HS40-1206-FLE42-LSW 1.8 2 Bulat Wayar plumbum 40 5 24 1.2 3 2.7 32 6 54 0.28
BF42HS40-1704-FLE42-L 1.8 2 Bulat Wayar plumbum 40 5 10 1.7 1.5 2.3 42 4 54 0.28
BF42HS40-1704-FLE42-LSW 1.8 2 Bulat Wayar plumbum 40 5 24 1.7 1.5 2.3 42 4 54 0.28
BF42HS48-1206-FLE42-L 1.8 2 Bulat Wayar plumbum 48 5 10 1.2 3.3 2.8 40 6 68 0.35
BF42HS48-1206-FLE42-LSW 1.8 2 Bulat Wayar plumbum 48 5 24 1.2 3.3 2.8 40 6 68 0.35
BF42HS48-1684-FLE42-L 1.8 2 Bulat Wayar plumbum 48 5 10 1.68 1.65 2.8 44 4 68 0.35
BF42HS48-1684-FLE42-LSW 1.8 2 Bulat Wayar plumbum 48 5 24 1.68 1.65 2.8 44 4 68 0.35
BF42HS60-1206-FLE42-L 1.8 2 Bulat Wayar plumbum 60 5 10 1.2 6 7 56 6 102 0.55
BF42HS60-1206-FLE42-LSW 1.8 2 Bulat Wayar plumbum 60 5 24 1.2 6 7 56 6 102 0.55
BF42HS60-1704A-FLE42-L 1.8 2 D-cut Penyambung 60 5 10 1.7 3 6.2 73 4 102 0.55
BF42HS60-1704A-FLE42-LSW 1.8 2 D-cut Penyambung 60 5 24 1.7 3 6.2 73 4 102 0.55

NEMA 17 BF-HPR42 L / LSW Series Planet Gearbox biasa

Model / BF-FLE42-L1 BF-FLE42-L2 BF-FLE42-L1SW BF-FLE42-L2SW
Nisbah gear / 4 5 10 20 25 50 100 4 5 10 20 25 50 100
Kereta api gear / 1 2 1 2
Panjang kotak gear mm 61.5 72.5 76.5 87.5
Tork Rated Nm 9 9 5 10 10 10 5 9 9 5 10 10 10 10
Sundden Stop Torque Nm 18 18 10 20 20 20 10 18 18 10 20 20 20 20
Lash belakang arcmin ≤30 arcmin ≤45Arcmin ≤30 arcmin ≤45Arcmin
Kecekapan % 90 80 90 80
Dimensi motor yang sesuai mm Φ5-10 / φ22-2 / f31-m3 Φ5-24 / φ22-2 / f31-m3
Kelajuan input yang dinilai rpm 1000
Kelajuan input maksimum rpm 2000
Purata jangka hayat h 20000
Daya paksi N 100
Daya radial N 300
Bunyi bising db ≤55
Tahap perlindungan Ip IP54
Tempatan kerja. ℃ -20 hingga + 150
Keluar jenis aci / Jenis aci utama
NEMA 23 Motor Stepper Bergandu

NEMA 23 motor stepper hibrid dengan kotak gear planet BF-FLF57 Siri

Motor stepper, tork tinggi, bunyi rendah, jenis licin, sudut langkah: 0.9 ° atau 1.2 ° atau 1.8 ° NEMA23, 57x57mm
Nisbah Gear: 1 Peringkat: 4/5/10: 1
2 Peringkat: 20/25/50: 1
Pilihan: wayar plumbum, kotak gear, encoder, brek, pemandu bersepadu ...
Model Sudut langkah Fasa Jenis aci Panjang badan Aci dia Panjang aci Semasa Rintangan Induktansi Memegang tork Leads No. Inersia pemutar Berat
(°) / / (L) mm mm mm A Ω mh Nm Tidak g.cm2 Kg
BF57HS41-2804 dengan siri HPR57-L 1.8 2 Bulat 41 6.35/8 14.5 2.8 0.7 1.4 0.55 4 150 0.47
BF57HS41-2804 dengan siri HPR57-LSW 1.8 2 Bulat 41 6.35/8 21 2.8 0.7 1.4 0.55 4 150 0.47
BF57HS51-2804 dengan siri HPR57-L 1.8 2 Bulat 51 6.35/8 14.5 2.8 0.83 2.2 1.01 4 230 0.59
BF57HS51-2804 dengan siri HPR57-LSW 1.8 2 Bulat 51 6.35/8 21 2.8 0.83 2.2 1.01 4 230 0.59
BF57HS56-2804 dengan siri HPR57-L 1.8 2 Bulat 56 6.35/8 14.5 2.8 0.9 2.5 1.26 4 280 0.68
BF57HS56-2804 dengan siri HPR57-LSW 1.8 2 Bulat 56 6.35/8 21 2.8 0.9 2.5 1.26 4 280 0.68
BF57HS76-2804 dengan siri HPR57-L 1.8 2 Bulat 76 6.35/8 14.5 2.8 1.1 3.6 1.89 4 440 1.1
BF57HS76-2804 dengan siri HPR57-LSW 1.8 2 Bulat 76 6.35/8 21 2.8 1.1 3.6 1.89 4 440 1.1
BF57HS82-3004 dengan siri HPR57-L 1.8 2 Bulat 82 6.35/8 14.5 3.0 1.2 4.0 2.1 4 600 1.2
BF57HS82-3004 dengan siri HPR57-LSW 1.8 2 Bulat 82 6.35/8 21 3.0 1.2 4.0 2.1 4 600 1.2
BF57HS100-3004 dengan siri HPR57-L 1.8 2 Bulat 100 6.35/8 14.5 3.0 0.75 3.0 3.0 4 700 1.3
BF57HS100-3004 dengan siri HPR57-LSW 1.8 2 Bulat 100 6.35/8 21 3.0 0.75 3.0 3.0 4 700 1.3
BF57HS112-3004 dengan siri HPR57-L 1.8 2 Bulat 112 6.35/8 14.5 3.0 1.6 7.5 3.0 4 800 1.4
BF57HS112-3004 dengan siri HPR57-LSW 1.8 2 Bulat 112 6.35/8 21 3.0 1.6 7.5 3.0 4 800 1.4
BF57HS112-4204 dengan siri HPR57-L 1.8 2 Bulat 112 6.35/8 14.5 4.2 0.9 3.8 3.1 4 800 1.4
BF57HS112-4204 dengan siri HPR57-LSW 1.8 2 Bulat 112 6.35/8 21 4.2 0.9 3.8 3.1 4 800 1.4

NEMA 23 BF-FLF57 L Siri Spesifikasi Gearbox Planet Biasa

Model / BF-FLF57-L1 BF-FLF57-L2 BF-FLF57-L1SW BF-FLF57-L2SW
Nisbah gear / 4 5 10 20 25 50 4 5 10 20 25 50
Kereta api gear / 1 2 1 2
Panjang kotak gear mm 89.5 102 100.3 112.8
Tork Rated Nm 25 25 10 25 25 20 25 25 10 25 25 20
Sundden Stop Torque Nm 50 50 20 50 50 40 50 50 20 50 50 40
Lash belakang arcmin ≤30 arcmin ≤45Arcmin ≤30 arcmin ≤45Arcmin
Kecekapan % 90 80 90 80
Dimensi motor yang sesuai mm Φ8-14 / φ38.1-2 / F47.4-M4 atau φ6.35-14 / φ38.1-2 / F47.4-M4 Φ8-22 / φ38.1-2 / F47.14-M4 atau φ6.35-22 / φ38.1-2 / F47.14-M4
Kelajuan input yang dinilai rpm 1000
Kelajuan input maksimum rpm 2000
Purata jangka hayat h 20000
Daya paksi N 100
Daya radial N 300
Bunyi bising db ≤55
Tahap perlindungan Ip IP54
Tempatan kerja. ℃ -20 hingga + 150
Keluar jenis aci / Jenis aci utama
NEMA23 Stepper Motor dengan kotak gear

NEMA 24 Motor Stepper Hibrid dengan kotak gear planet PX57 Series biasa

Motor stepper, tork tinggi, bunyi rendah, jenis licin, sudut langkah: 1.8 ° NEMA24, 60x60mm
Nisbah Gear: 1 Peringkat: 3/4/5/6/7/10: 1
2 Peringkat: 16/20/24/30/36/40/50: 1
3 Peringkat: 64/96/100/144/216: 1
Pilihan: wayar plumbum, kotak gear, encoder, brek, pemandu bersepadu ...
Model Sudut langkah Fasa Jenis aci Wayar Panjang badan Semasa Rintangan Induktansi Memegang tork Leads No. Inersia pemutar Berat
(°) / / / (L) mm A Ω mh Nm Tidak g.cm2 Kg
BF60HS56-2804 1.8 2 Bulat Kawat langsung 56 2.8 0.9 3.6 1.65 4 300 0.77
BF60HS67-2804 1.8 2 Bulat Kawat langsung 67 2.8 1.2 4.6 2.1 4 570 1.2
BF60HS88-2804 1.8 2 Bulat Kawat langsung 88 2.8 1.5 6.8 3.1 4 840 1.4
BF60HS100-2804 1.8 2 Bulat Kawat langsung 100 2.8 1.6 6.4 4 4 980 1100
BF60HS111-2804 1.8 2 Bulat Kawat langsung 111 2.8 2.2 8.3 4.5 4 1120 1200

NEMA 24 BF- PX57 Series Planet Planet Gearbox Spesifikasi

Model / BF-PX57-L1 BF-PX57-L2 BF-HPR57-L3
Nisbah gear / 3 4 5 6 7 10 16 20 24 30 36 40 50 64 96 100 144 216
Kereta api gear / 1 2 3
Panjang kotak gear mm 72 86 100
Tork Rated Nm 15 30 40
Beban maksimum Nm 25 40 50
Lash belakang arcmin ≤15 ≤30 ≤50
Kecekapan % 95 90 85
Berat Kg 0.9 1.2 1.4
Bunyi bising db ≤60 ≤65 ≤75
Tahap perlindungan Ip IP65
Kelajuan input yang dinilai rpm ≤3000
Jam kerja h 20000
Memasang kaedah / Bebibir

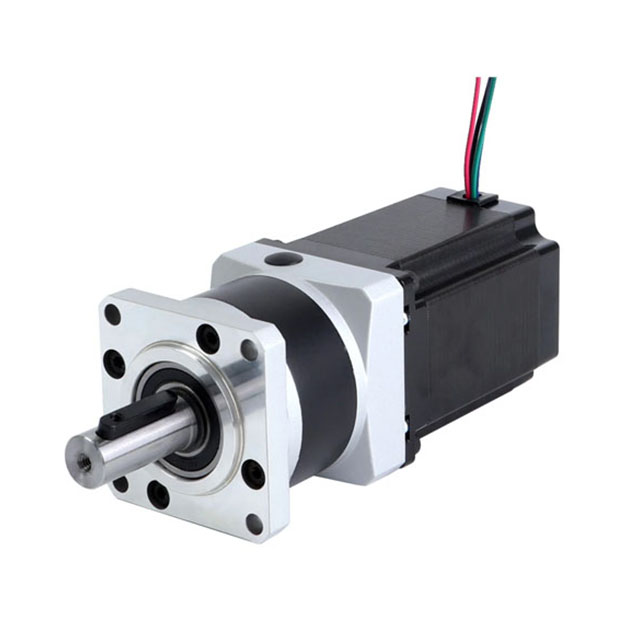

NEMA34 Motor Stepper Bergandu

NEMA 34 motor stepper hibrid dengan kotak gear planet biasa PX86

Motor stepper, inersia pemutar rendah, tork besar, pecutan cepat, sudut langkah: 1.8 °, NEMA34, 86x86mm
Nisbah Gear: 1 Peringkat: 3/4/5/6/7: 1
2 Peringkat: 10/16/20/24/30/36: 1
3 Peringkat: 52/64/96/100/144/216: 1
Pilihan: wayar plumbum, kotak gear, encoder, brek, pemandu bersepadu ...
Model Sudut langkah Fasa Jenis aci Wayar Panjang badan Semasa Rintangan Induktansi Memegang tork Leads No. Inersia pemutar Berat
(°) / / / (L) mm A Ω mh Nm Tidak g.cm2 Kg
BF86HS78-6004 1.8 2 Kunci Kawat langsung 78 6.0 0.37 3.4 4.6 4 1400 2.3
BF86HS115-6004 1.8 2 Kunci Kawat langsung 115 6.0 0.6 6.5 8.7 4 2700 3.8
BF86HS126-6004 1.8 2 Kunci Kawat langsung 126 6.0 0.58 6.5 9.5 4 3200 4.5
BF86HS155-6004 1.8 2 Kunci Kawat langsung 155 6.0 0.68 9.0 13.0 4 4000 5.4

NEMA 34 BF- PX86 SERIES Umum Gearbox Planet Biasa

Model / BF-PX86-L1 BF-PX86-L2 BF-PX86-L2
Nisbah gear / 3 4 5 6 8 10 16 20 24 30 36 52 64 96 100 144 216
Kereta api gear / 1 2 3
Panjang kotak gear mm 81 95 109
Tork Rated Nm 30 50 60
Beban maksimum Nm 50 80 100
Lash belakang arcmin ≤18 ≤30 ≤50
Kecekapan % 95 90 85
Berat Kg 1.65 2.15 3.3
Bunyi bising db ≤60 ≤65 ≤75
Tahap perlindungan Ip IP65
Kelajuan input yang dinilai rpm ≤3000
Jam kerja h 20000
Memasang kaedah / Bebibir

Motor stepper dengan komponen kunci gearbox planet:

Stepper Motors:

  • Motor DC yang berus yang bergerak dalam langkah -langkah diskret, menawarkan kedudukan yang tepat dan kawalan kelajuan.
  • Biasanya terdapat dalam konfigurasi bipolar atau unipolar.
  • Langkah setiap revolusi: Biasanya 200 langkah (1.8 ° setiap langkah), tetapi microstepping dapat memberikan resolusi yang lebih baik.


Kotak gear planet:

  • Reducer gear dengan gear matahari, gear planet, dan gear cincin, memberikan output tork yang tinggi dalam reka bentuk padat.
  • Dikenali untuk kecekapan tinggi, pengedaran beban, dan tindak balas yang rendah.
  • Nisbah gear: Biasa berkisar dari 3: 1 hingga 216: 1.


Bagaimana ia berfungsi?:

  • Motor Stepper memacu gear matahari dari kotak gear planet.
  • Gear planet berputar di sekitar gear matahari dan mesh dengan gear cincin pegun.
  • Ini mengakibatkan pengurangan kelajuan output motor sambil meningkatkan tork.


Kelebihan:

  • Output tork yang tinggi: Kotak gear planet menguatkan tork motor dengan ketara.
  • Reka bentuk padat: Kotak gear disepadukan secara langsung dengan motor, menjimatkan ruang.
  • Kawalan gerakan yang tepat: Motor stepper memberikan kedudukan yang tepat, terutamanya apabila digabungkan dengan microstepping.
  • Backlash Rendah: Kotak gear planet mempunyai tindak balas yang minimum, memastikan gerakan yang tepat.
  • Ketahanan: Reka bentuk yang mantap untuk aplikasi beban tinggi.


Pertimbangan:

  • Nisbah Gear: Pilih nisbah gear yang sesuai berdasarkan kelajuan dan tork yang diperlukan.
  • Backlash: Pastikan kotak gear mempunyai tindak balas yang rendah untuk aplikasi ketepatan tinggi.
  • Saiz motor: Padankan saiz motor (standard NEMA, misalnya, NEMA 17, 23, 34) kepada keperluan beban.
  • Keadaan operasi: Pertimbangkan suhu, persekitaran (habuk, kelembapan), dan kitaran tugas.
  • Kawalan Elektronik: Gunakan pemandu motor stepper yang mampu microstepping untuk operasi yang lebih lancar.


Aplikasi:

  • Robotik: Kawalan gerakan sendi atau lengan yang tepat.
  • Mesin CNC: Kedudukan yang tepat dalam penggilingan, pemotongan, dan ukiran.
  • Automotif: Penggerak untuk cermin, tempat duduk, atau sistem pengelap.
  • Peranti perubatan: Peralatan ketepatan seperti pam dan alat pembedahan.
  • Automasi perindustrian: penghantar, sistem pick-and-place, dan mesin pembungkusan.
Pembekal Servo Motor & Linear Bersepadu Terpadu
Whatsapp-
WeChat-
Produk
Pautan
Siasatan sekarang

© Copyright 2024 Changzhou Besfoc Motor Co., Ltd Semua hak terpelihara.
