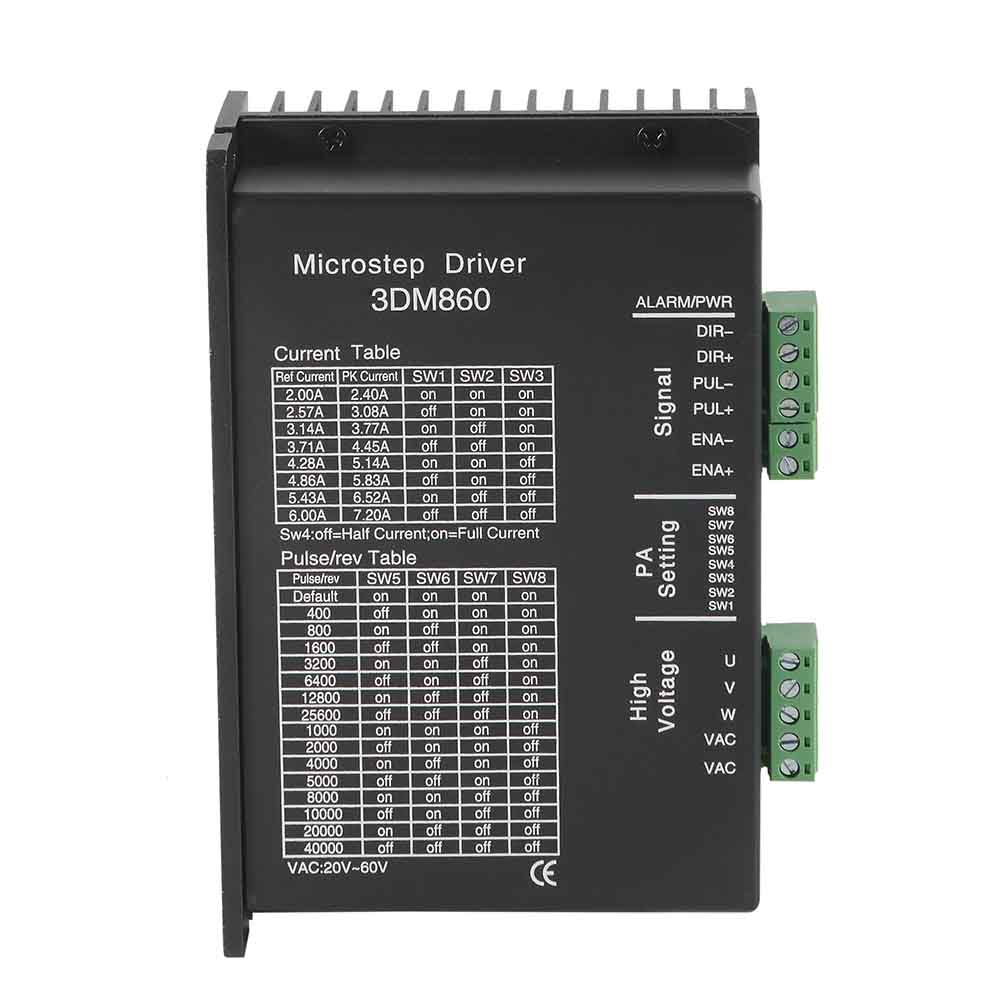

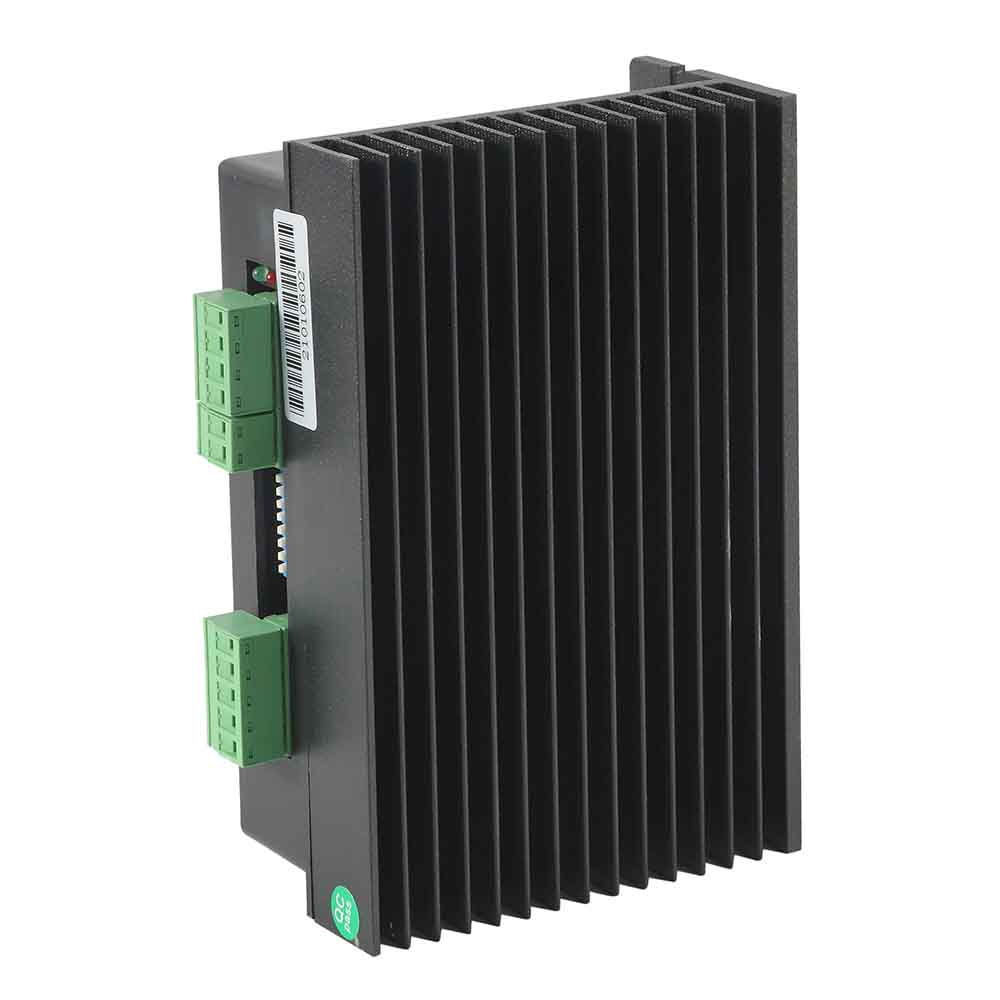

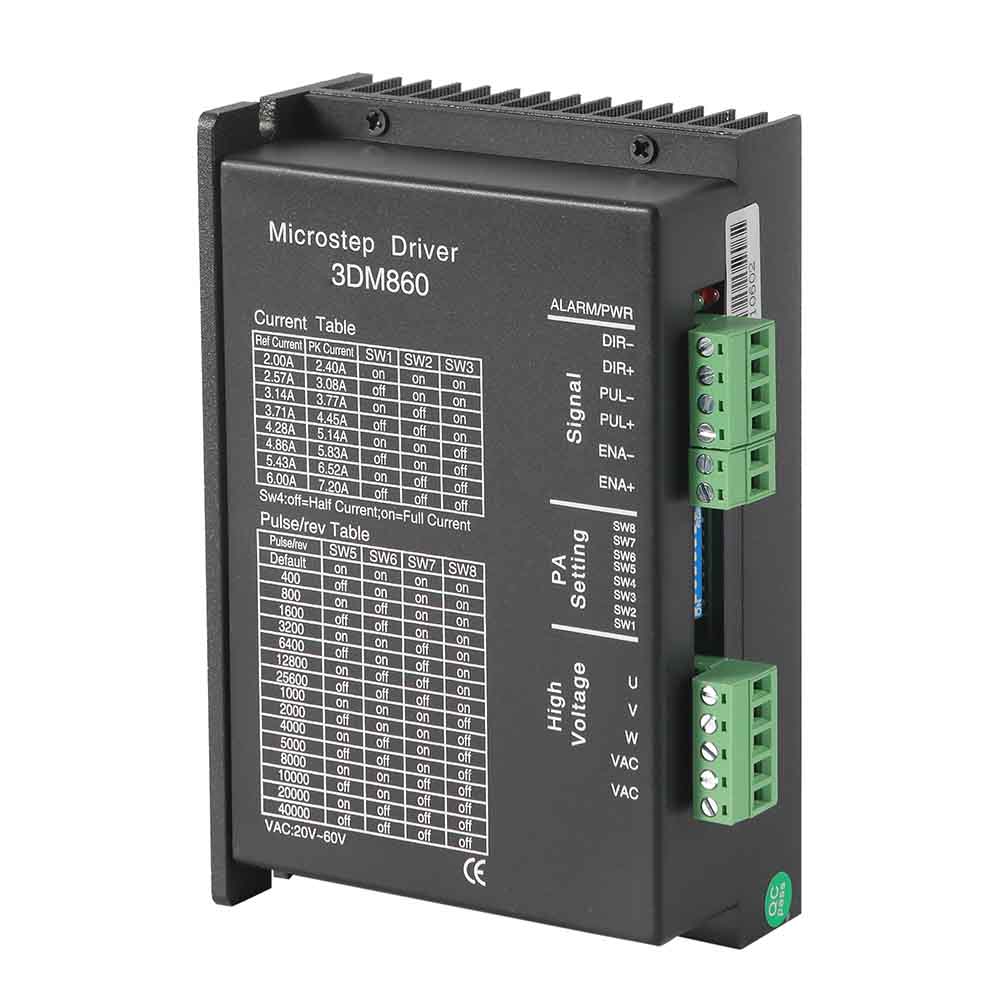

BF3DM860 Nema34 86mm Hybrid 3-faset stepmotor driver

BF3DM860 er en ny generation af højtydende digitale trefasede stepmotordrivere, der bruger 32-bit DSP-teknologi og de nyeste digitale PID-styringsalgoritmer, indlejret mikrofraktionel kontrolteknologi reducerer støjen og vibrationerne fra motordriften markant med lav støj, lav vibration, lav temperaturstigning og andre egenskaber. Spændingen på driveren er 20V-80V AC, og den er velegnet til forskellige typer af trefasede hybrid stepmotorer med strømstyrke under 6,0A. Der er 16 slags mikro-stepping underopdelinger, og den maksimale underinddeling er 40.000 pulser/omdrejning; referencearbejdsstrømområdet er 2,0A-6,0A, og udgangsstrømmen har 8 grader i alt; den har beskyttelsesfunktionerne automatisk halvstrøm, selvkontrol, overspænding, underspænding og overstrøm og så videre.

Funktioner:
● Udgangsaktuel indstilling
● Mikrotrins finfraktionsindstilling
● Automatisk halvstrømsfunktion
● Signalgrænseflade
● Motorgrænseflade
● Strømforsyningsgrænseflade
● Fejlindikator

Velegnet til alle former for storskala automationsudstyr og instrumenter. For eksempel: etiketteringsmaskiner, skæremaskiner, pakkemaskiner, plottere, graveringsmaskiner, CNC-værktøjsmaskiner osv. Det er særligt effektivt i udstyr, hvor brugerne forventer lave omkostninger, lave vibrationer, lav støj, høj præcision og høj hastighed.

Model:
BF3DM860
Mærke:
Besfoc
MOQ:
10 stk


Tilgængelighed:



Spørge

Beskrivelse:

Besfoc 3DM860 er en fuldt digital step-driver udviklet med avanceret DSP-kontrolalgoritme baseret på den nyeste motion control-teknologi. Den er nem at bruge, og den kan bruges til at drive 2-fasede nema 34 hybrid stepmotorer jævnt med mindre varme og støj. Den fungerer med 24-80VAC eller 24-110VDC spænding og kan give max 7,2A spidsstrøm. Systemet opnår enestående glathed og leverer optimalt drejningsmoment, mens det eliminerer ustabilitet i mellemområdet. Dens automatiske motoridentifikation og parameterkonfiguration muliggør hurtig opsætning med forskellige motorer. Sammenlignet med traditionelle analoge drev, fungerer DM860H med lavere støj, mindre varmeudvikling og jævnere bevægelse. Disse funktioner gør DM860H ideel til højtydende applikationer.

Anvendelsesområder:

velegnet til en række store automationsudstyr og -instrumenter. For eksempel: etiketteringsmaskiner, skæremaskiner, pakkemaskiner, plottere, graveringsmaskiner, CNC-værktøjsmaskiner og så videre. I brugeren forventer lave omkostninger, lav vibration, lille støj, høj præcision, høj hastighed udstyr i effekten er særlig god.

ybrid stepmotor driver beskrivelse:

Mærke	Besfoc
Model	BF3DM2207
Driver type	3-faset hybrid stepmotor driver
DC / AC	AC
Egnet motor	110 mm 130 mm 3-faset hybrid stepmotor
Indgangsspænding	170VAC - 260VAC
Udgangsstrøm	1,3A - 7,0A
Underinddeling	16 (400 - 60.000)

Funktioner:

● 16 kanaler konstant vinkel, konstant drejningsmoment mikrotrin, højeste mikrotrin: 60000ppr

● Højeste responsfrekvens: 200Kpps

● Viklingens strøm vil blive reduceret med ca. 50 %, når der ikke modtages en trinpulskommando i 1,5 sekund

● Opto-isoleret signal I/O

● Drevstrømmen kan justeres i 16 kanaler fra 1,3A/fase til 7,0A/fase

● Enkelt strømforsyning fra 110V til 230VAC

● Faseterminalhukommelsesfunktion (motorfaseterminal gemmes efter indgangspulstoget stopper 3 sek., og den gendannes, når stepperdriveren tænder eller signalet MF skifter fra lavt niveau til højt niveau)

Nuværende indstilling

Stepdriverens arbejdsstrøm indstilles af DIP-switche D1 til D4.

Arbejdsstrøm (A)	JK3MD2207	1.3	1.6	2.1	2.3	2.5	3.0	3.2	3.5
D1		SLUKKET	SLUKKET	SLUKKET	SLUKKET	SLUKKET	SLUKKET	SLUKKET	SLUKKET
D2		SLUKKET	SLUKKET	SLUKKET	SLUKKET	PÅ	PÅ	PÅ	PÅ
D3		SLUKKET	SLUKKET	PÅ	PÅ	SLUKKET	SLUKKET	PÅ	PÅ
D4		SLUKKET	PÅ	SLUKKET	PÅ	SLUKKET	PÅ	SLUKKET	PÅ
Arbejdsstrøm (A)	JK3MD2207	4.0	4.5	5.0	5.3	5.8	6.2	6.5	7.0
D1		PÅ	PÅ	PÅ	PÅ	PÅ	PÅ	PÅ	PÅ
D2		SLUKKET	SLUKKET	SLUKKET	SLUKKET	PÅ	PÅ	PÅ	PÅ
D3		SLUKKET	SLUKKET	PÅ	PÅ	SLUKKET	SLUKKET	PÅ	PÅ
D4		SLUKKET	PÅ	SLUKKET	PÅ	SLUKKET	PÅ	SLUKKET	PÅ

INDSTILLING AF UNDERINDDELING (MIKROTRIN).

Underinddelingen (mikrotrin) indstilles af DIP-switch ch es D5 til D8, 16 kanaler i alt. D9 og D10 bruges til at indstille driverfunktionen.

Underinddeling (mikrotrin) ppr	400	500	600	800	1000	1200	2000	3000
D5	PÅ	PÅ	PÅ	PÅ	PÅ	PÅ	PÅ	PÅ
D6	PÅ	PÅ	PÅ	PÅ	SLUKKET	SLUKKET	SLUKKET	SLUKKET
D7	PÅ	PÅ	SLUKKET	SLUKKET	PÅ	SLUKKET	SLUKKET	SLUKKET
D8	PÅ	SLUKKET	PÅ	SLUKKET	PÅ	SLUKKET	PÅ	SLUKKET
Underinddeling (mikrotrin) ppr	4000	5000	6000	10000	8000	20000	30000	60000
D5	SLUKKET	SLUKKET	SLUKKET	SLUKKET	SLUKKET	SLUKKET	SLUKKET	SLUKKET
D6	PÅ	PÅ	PÅ	PÅ	SLUKKET	SLUKKET	SLUKKET	SLUKKET
D7	PÅ	PÅ	SLUKKET	SLUKKET	PÅ	PÅ	SLUKKET	SLUKKET
D8	PÅ	SLUKKET	PÅ	SLUKKET	PÅ	SLUKKET	PÅ	SLUKKET

1, Q: Motoren drejer ikke og intet holdemoment:

A: ① tjek om strømledningen er tilsluttet den forkerte spænding er for lav, skal øge spændingen eller rette strømledningen

② kontroller, om motorledningerne er korrekte, hvis ikke korrekte motorledninger. Kontroller, om motorledningerne er korrekte, hvis ikke, ret motorledningerne.

③ Om aktiveringssignalet er gyldigt, hvilket resulterer i, at motoren ikke virker.

④ Er underinddelingsparameteren korrekt?

⑤ Er den aktuelle parameter korrekt?

2Q：Motoren roterer ikke, men har holdemoment:

A: ① Fasesekvensen af motorledninger er forkert, du skal bytte to vilkårlige ledninger.

② Pulssignalindgangen er forkert, skal kontrollere pulsledningerne.

3Q: Motorens drejningsmoment er for lille:

A: ① Fasestrømindstillingen er for lille, skal indstilles fasestrømmen svarende til motoren.

② accelerationen er for hurtig, reducer accelerationsværdien

③ motorblokering, skal udelukke mekaniske problemer

④ drev og motor uoverensstemmelser, skal udskiftes det relevante drev

4Q： Motorstyringsfejl:
