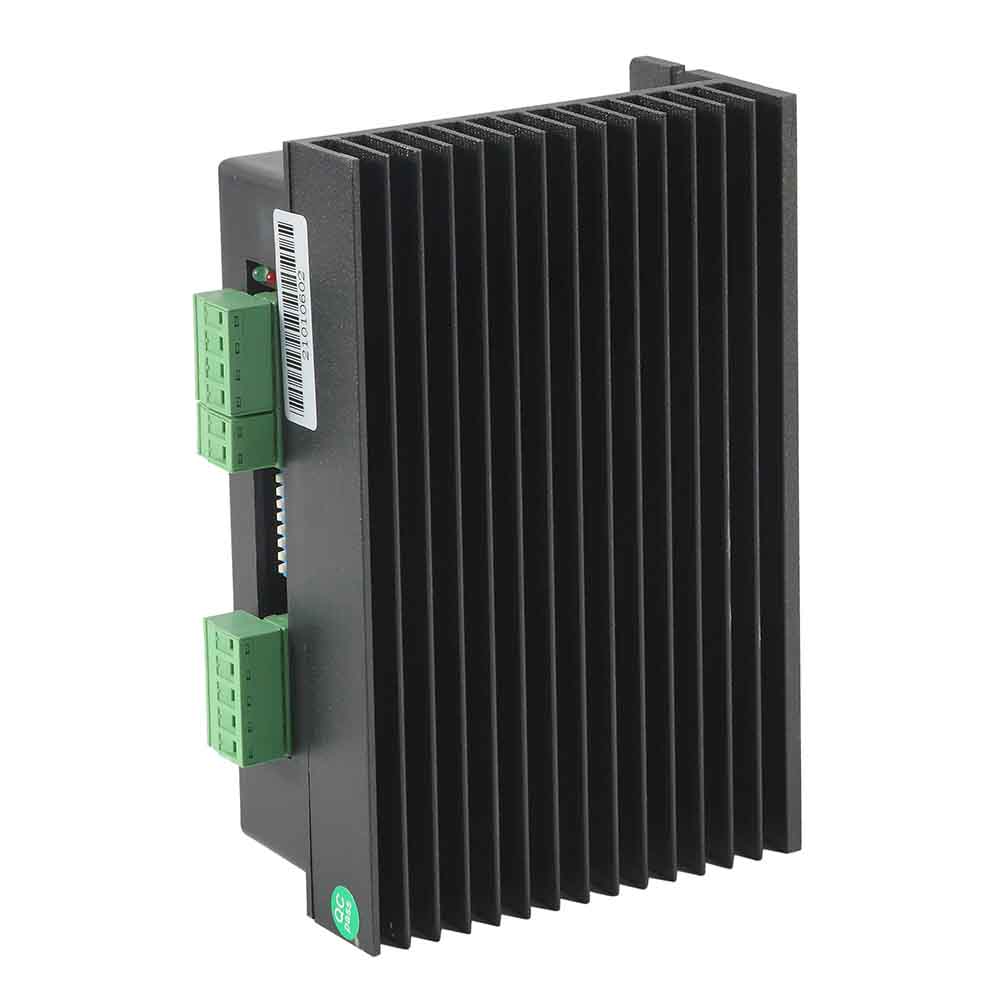

BF3DM860 Nema34 86 มม. ไฮบริด 3 เฟสสเต็ปเปอร์มอเตอร์ไดร์เวอร์

ybrid Stepper Motor ไดร์เวอร์คำอธิบาย:

คุณสมบัติ:

●  กระแสการพันจะลดลงประมาณ 50% เมื่อไม่ได้รับคำสั่งสเต็ปพัลส์เป็นเวลา 1.5 วินาที

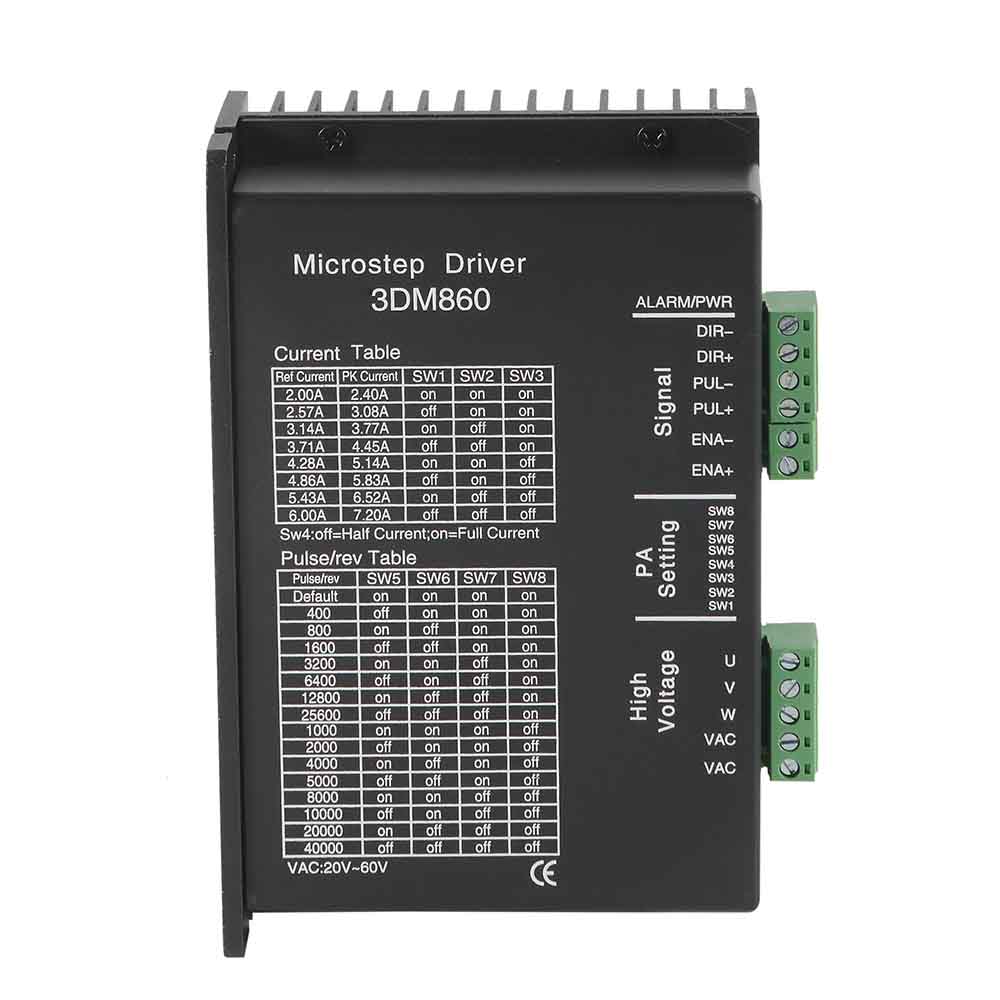

การตั้งค่าปัจจุบัน

การตั้งค่าการแบ่งย่อย (MICRO STEP)

การแบ่งย่อย (ไมโครสเต็ป) กำหนดโดยสวิตช์ DIP ch es D5 ถึง D8 รวม 16 ช่อง D9 และ D10 ใช้เพื่อตั้งค่าฟังก์ชันไดรเวอร์

ขนาดไดร์เวอร์สเต็ปเปอร์มอเตอร์แบบดิจิตอล:

คู่มือไดร์เวอร์ Stepper Motor แบบดิจิตอล Nema 34 3 เฟส:

1, Q: มอเตอร์ไม่หมุนและไม่มีแรงบิดในการยึด:

     A: 1: ตรวจสอบว่าสายไฟเชื่อมต่อกับแรงดันไฟฟ้าที่ไม่ถูกต้องต่ำเกินไปหรือไม่ ต้องเพิ่มแรงดันไฟฟ้าหรือแก้ไขสายไฟ

         ② ตรวจสอบว่าการเดินสายไฟมอเตอร์ถูกต้องหรือไม่ หากการเดินสายไฟมอเตอร์ไม่ถูกต้อง ตรวจสอบว่าการเดินสายไฟมอเตอร์ถูกต้องหรือไม่ หากไม่ถูกต้อง ให้แก้ไขการเดินสายไฟมอเตอร์

         3. สัญญาณการเปิดใช้งานนั้นถูกต้องหรือไม่ ส่งผลให้มอเตอร์ไม่ทำงาน

         ④ พารามิเตอร์การแบ่งย่อยถูกต้องหรือไม่?

         ⑤ พารามิเตอร์ปัจจุบันถูกต้องหรือไม่?

2Q：มอเตอร์ไม่หมุน แต่มีแรงบิดค้าง:

      A: 1 ลำดับเฟสของสายไฟมอเตอร์ไม่ถูกต้อง จำเป็นต้องสลับสายไฟสองเส้น

          2. อินพุตสัญญาณพัลส์ไม่ถูกต้อง ต้องตรวจสอบสายไฟพัลส์

3Q: แรงบิดของมอเตอร์น้อยเกินไป:

      A: 1 การตั้งค่ากระแสเฟสน้อยเกินไป จำเป็นต้องตั้งค่ากระแสเฟสให้สอดคล้องกับมอเตอร์

          ② การเร่งความเร็วเร็วเกินไป ให้ลดค่าความเร่งลง

          3 การปิดกั้นมอเตอร์จำเป็นต้องแยกแยะปัญหาทางกล

          ④ไดรฟ์และมอเตอร์ไม่ตรงกันจำเป็นต้องเปลี่ยนไดรฟ์ที่เหมาะสม

4Q：ข้อผิดพลาดของพวงมาลัยมอเตอร์:

      A: 1 ลำดับเฟสของสายมอเตอร์ไม่ถูกต้อง ต้องเปลี่ยนสายไฟสองเส้น

          2 สายมอเตอร์มีวงจรขาด ตรวจสอบและเชื่อมต่อด้านขวา

5Q：ไฟแสดงสถานะการเตือนเปิดอยู่:

     A: 1 เชื่อมต่อสายไฟมอเตอร์ไม่ถูกต้องหรือไม่

         2 ไม่ว่าจะมีสภาวะแรงดันไฟเกินและแรงดันต่ำ

         3 มอเตอร์หรือไดรเวอร์เสียหาย

6Q：การบล็อกการเร่งความเร็วของมอเตอร์:

     A: 1 เวลาเร่งความเร็วสั้น

         2 แรงบิดของมอเตอร์น้อยเกินไป

         3 แรงดันหรือกระแสต่ำ
