Ekstern kugleskrue lineær stepmotor

Hvad er kugleskruen stepmotor?

En ekstern kugleskrue lineær stepmotor kombinerer to væsentlige teknologier: kugleskruen og stepmotoren.

1. Kugleskrue :

En kugleskrue er en type lineær aktuator, der bruger recirkulerende kuglelejer til at konvertere rotationsbevægelse til lineær bevægelse med høj effektivitet og minimal friktion. I modsætning til traditionelle blyskruer, som er afhængige af glidende friktion, giver kugleskruer rullende kontakt mellem kuglerne og møtrikken, hvilket resulterer i lavere friktion, større effektivitet og højere belastningskapacitet.

2. Lineær stepmotor :

En lineær stepmotor er en type elektrisk motor, der bevæger sig i diskrete trin og producerer lineær bevægelse direkte. Stepmotorer er ideelle til applikationer, der kræver præcise, repeterbare bevægelser, og de bruges i vid udstrækning i bevægelseskontrolsystemer.

Når de kombineres, danner disse to teknologier den eksterne kugleskrue lineære stepmotor, som leverer høj præcision, minimalt tilbageslag og effektiv lineær bevægelse. Kugleskruens udvendige gevind giver overlegne lasthåndteringsevner og reducerer slid, mens stepmotoren sikrer nøjagtig, trinvis bevægelse.

BesFoc kugleskrue stepmotor

BesFoc tilbyder fire forskellige blyskruestænger, inklusive ekstern T-type blyskrue, ekstern kugleskrue, fast- og ikke-fangende blyskrue, lineære motorstørrelser fra neam 8 11 14 17 23 24 34.

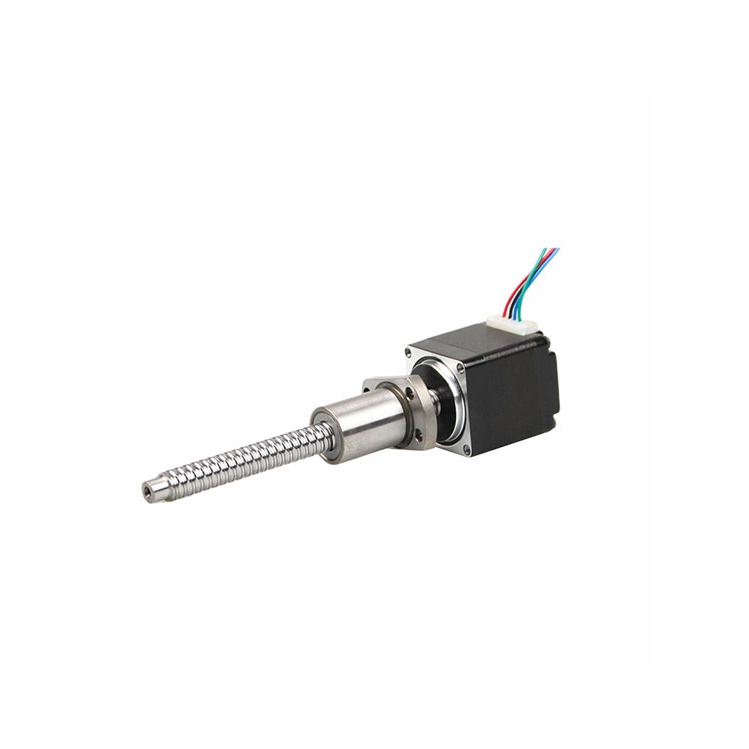

NEMA 11 ekstern kugleskrue lineær stepmotor

NEMA11 (28 mm) ekstern kugleskrue lineær stepmotor har egenskaberne lille størrelse, høj ydeevne, lang holdbarhed, lav støj og høj effektivitet. Samtidig giver vi kunderne en række forskellige motorlængder, en række skrueledninger og en række skrueslag at vælge imellem.

Valgfrit: Konnektorer, gearkasse, encoder, bremse, integrerede indbyggede drivere...

Model	Trinvinkel	Fase	Skaft type	Ledninger	Kropslængde	Strøm	Modstand	Induktans	Holdemoment	Leads nr.	Rotorinerti	Vægt
Model	(°)	/	/	/	(L)mm	EN	Ω	mH	N.cm	Ingen.	g.cm²	Kg
BF28HSB32-0674	1.8	2	Kugleskrue	Direkte ledning	32	0.67	5.6	3.4	6	4	9	0.11
BF28HSB45-0674	1.8	2	Kugleskrue	Direkte ledning	45	0.67	6.8	4.9	9.5	4	12	0.14
BF28HSB51-0674	1.8	2	Kugleskrue	Direkte ledning	51	0.67	9.2	7.2	12	4	18	0.2

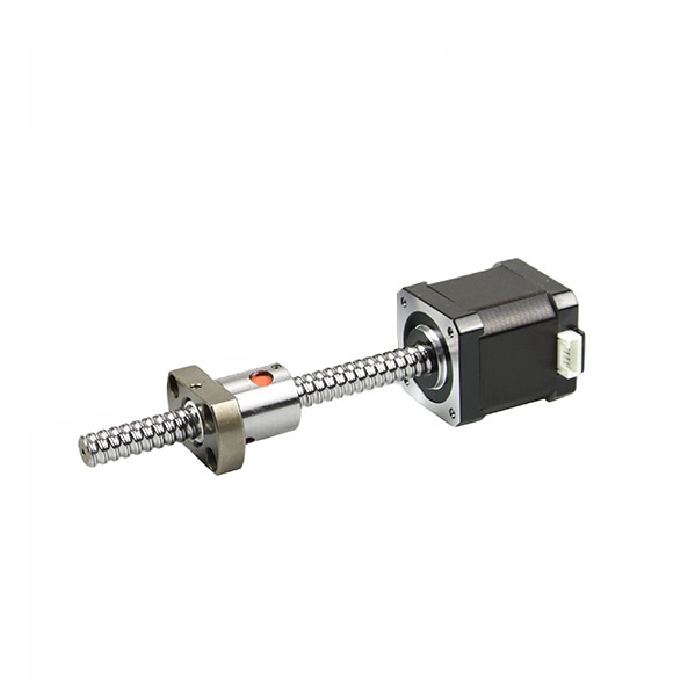

NEMA 17 ekstern kugleskrue lineær stepmotor

NEMA17 (42 mm) ekstern kugleskrue lineær stepmotor har egenskaberne lille størrelse, høj ydeevne, lang holdbarhed, lav støj og høj effektivitet. Samtidig giver vi kunderne en række forskellige motorlængder, en række skrueledninger og en række skrueslag at vælge imellem.

Valgfrit: Konnektorer, gearkasse, encoder, bremse, integrerede indbyggede drivere...

Model	Trinvinkel	Fase	Skaft type	Ledninger	Kropslængde	Strøm	Modstand	Induktans	Holdemoment	Leads nr.	Rotorinerti	Vægt
Model	(°)	/	/	/	(L)mm	EN	Ω	mH	N.cm	Ingen.	g.cm²	Kg
BF42HSB34-1334	1.8	2	Kugleskrue	Direkte ledning	34	1.33	2.1	2.5	26	4	34	0.22
BF42HSB40-1704	1.8	2	Kugleskrue	Direkte ledning	40	1.7	1.5	2.3	42	4	54	0.28
BF42HSB48-1684	1.8	2	Kugleskrue	Direkte ledning	48	1.68	1.65	2.8	44	4	68	0.35
BF42HSB60-1704	1.8	2	Kugleskrue	Direkte ledning	60	1.7	3	6.2	7.3	4	102	0.55

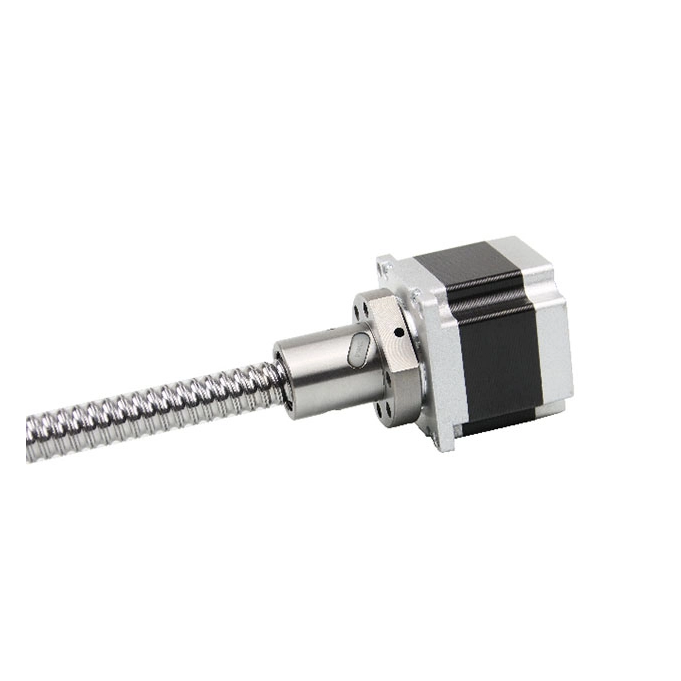

NEMA 23 ekstern kugleskrue lineær stepmotor

NEMA23 (57 mm) ekstern kugleskrue lineær stepmotor har egenskaberne lille størrelse, høj ydeevne, lang holdbarhed, lav støj og høj effektivitet. Samtidig giver vi kunderne en række forskellige motorlængder, en række skrueledninger og en række skrueslag at vælge imellem.

Valgfrit: Konnektorer, gearkasse, encoder, bremse, integrerede indbyggede drivere...

Model	Trinvinkel	Fase	Skaft type	Ledninger	Kropslængde	Strøm	Modstand	Induktans	Holdemoment	Leads nr.	Rotorinerti	Vægt
Model	(°)	/	/	/	(L)mm	EN	Ω	mH	Nm	Ingen.	g.cm²	Kg
BF57HSB41-2804	1.8	2	Kugleskrue	Direkte ledning	41	2.8	0.7	1.4	0.55	4	150	0.47
BF57HSB51-2804	1.8	2	Kugleskrue	Direkte ledning	51	2.8	0.83	2.2	1.01	4	230	0.59
BF57HSB56-2804	1.8	2	Kugleskrue	Direkte ledning	56	2.8	0.9	2.5	1.26	4	280	0.68
BF57HSB76-2804	1.8	2	Kugleskrue	Direkte ledning	76	2.8	1.1	3.6	1.89	4	440	1.1
BF57HSB82-3004	1.8	2	Kugleskrue	Direkte ledning	82	3.0	1.2	4.0	2.1	4	600	1.2
BF57HSB100-3004	1.8	2	Kugleskrue	Direkte ledning	100	3.0	0.75	3.0	3.0	4	700	1.3
BF57HSB112-3004	1.8	2	Kugleskrue	Direkte ledning	112	3.0	1.6	7.5	3.0	4	800	1.4

Hvordan fungerer en lineær stepmotor med en ekstern kugleskrue?

Arbejdsprincippet for den eksterne kugleskrue lineære stepmotor involverer den synkroniserede drift af kugleskruen og stepmotoren:

1. Steppermotorens bevægelse :

Stepmotoren modtager elektriske impulser fra en controller, som aktiverer motorspolerne i rækkefølge. Når spolerne aktiveres, genererer de et magnetfelt, der interagerer med rotoren, hvilket får den til at rotere i diskrete trin.

2. Konvertering af kugleskrue :

Steppermotorens rotation overføres til kugleskruen, hvor møtrikken (som rummer recirkulerende kuglelejer) bevæger sig langs gevindakslen. Kuglelejerne reducerer friktionen, hvilket tillader møtrikken at bevæge sig jævnt og effektivt langs skruen med minimal modstand.

3. Lineær bevægelse :

Når møtrikken bevæger sig langs kugleskruen, skaber den en lineær bevægelse, der kan bruges til at drive mekaniske komponenter, såsom aktuatorer, slæder eller trin. Stepmotorens diskrete trin sikrer præcis kontrol over afstanden tilbagelagt af møtrikken, hvilket gør systemet meget nøjagtigt.

4. Ekstern kugleskruedesign :

Det udvendige kugleskruedesign refererer til placeringen af kugleskruens gevind, som er placeret på ydersiden af møtrikken i stedet for indersiden. Dette design giver mulighed for højere belastningskapacitet og bedre ydeevne under tunge applikationer. Det udvendige gevind forbedrer systemets styrke og holdbarhed, samtidig med at risikoen for tilbageslag minimeres.

Hvorfor vælge en lineær stepmotor med ekstern kugleskrue?

Den eksterne kugleskrue lineære stepmotor er et fremragende valg til applikationer, der kræver præcis lineær bevægelse, høj belastningskapacitet og jævn, pålidelig drift. Ved at kombinere kugleskruens effektivitet og holdbarhed med stepmotorens præcision og kontrol, tilbyder dette system overlegen ydeevne i en lang række industrielle, kommercielle og videnskabelige applikationer.

Fordele ved eksterne kugleskrue lineære stepmotorer

Den eksterne kugleskrue lineære stepmotor tilbyder flere væsentlige fordele, der gør den til et attraktivt valg til mange præcisionsanvendelser. Disse fordele omfatter:

1. Høj præcision og nøjagtighed

2. Lav tilbageslag og høj effektivitet

3. Høj belastningskapacitet

4. Jævn og pålidelig bevægelse

5. Holdbarhed og lav vedligeholdelse

Anvendelser af eksterne kugleskrue lineære stepmotorer

Den eksterne kugleskrue lineære stepmotor bruges i en lang række applikationer, der kræver præcision, effektivitet og pålidelighed. Nogle af de mest almindelige applikationer inkluderer:

1. CNC-maskiner

2. 3D-printere

3. Robotik

4. Automatiserede produktionssystemer

5. Medicinsk udstyr

Ofte stillede spørgsmål om tilpasset ekstern kugleskrue lineær stepmotor

Hvad er en lineær stepmotor med kugleskrue, og hvordan fungerer den?

En lineær stepmotor med kugleskrue kombinerer en stepmotor med en præcis ekstern kugleskruemekanisme. Motoren konverterer elektriske impulssignaler til rotationsbevægelse, mens kugleskruen konverterer denne rotation til lineær bevægelse med høj præcision . De rullende kuglelejer inde i skruen reducerer friktionen, hvilket muliggør en jævnere bevægelse, højere effektivitet og forbedret positioneringsnøjagtighed.
Hvad er de vigtigste fordele ved en lineær stepmotor med kugleskruer sammenlignet med en blyskrue?
Sammenlignet med traditionelle blyskruer tilbyder en lineær stepmotor med kugleskruer flere fordele:
- Højere effektivitet og lavere friktion
- Højere bæreevne og stivhed
- Reduceret tilbageslag
- Jævnere bevægelse og bedre gentagelighed
- Længere levetid med mindre vedligeholdelse
Disse fordele gør kugleskrueaktuatorer ideelle til præcisionsautomatiseringssystemer.
Hvordan forbedrer kugleskruedesignet præcisionen og ydeevnen i lineær bevægelse?

Kugleskruemekanismen bruger rullende kuglelejer mellem skruen og møtrikken , hvilket reducerer friktionen betydeligt sammenlignet med glidende kontakt i standard blyskruer. Dette resulterer i forbedret bevægelsesglathed, højere positioneringsnøjagtighed, hurtigere hastighedskapacitet og bedre repeterbarhed i lineære bevægelsessystemer.
Hvilke applikationer bruger almindeligvis lineære stepmotorer med kugleskruer?
En lineær stepmotor med kugleskrue er meget udbredt i højpræcisionsbevægelsessystemer, herunder:
- CNC maskiner
- 3D printere
- Robotik og automationsudstyr
- Medicinsk udstyr
- Udstyr til fremstilling af halvledere
- Automatiserede montagesystemer
Disse industrier kræver nøjagtig positionering, stabil bevægelse og pålidelig belastningskapacitet.
Hvilke NEMA-rammestørrelser er tilgængelige til eksterne kugleskruer lineære stepmotorer?

Besfoc tilbyder eksterne kugleskrue lineære stepmotorer i flere standardrammestørrelser, herunder NEMA 11, NEMA 17 og NEMA 23 . Hver rammestørrelse kan konfigureres med forskellige motorlængder, skrueledninger og slagmuligheder for at matche specifikke krav til bevægelseskontrol.
Kan OEM ODM tilpassede lineære stepmotorer designes til specifikke applikationer?

Ja. Besfoc leverer OEM ODM-tilpassede lineære stepmotorløsninger skræddersyet til applikationskrav. Tilpasningsmuligheder kan omfatte motorlængde, skrueledning, slaglængde, monteringskonfiguration, stik og integrerede drivere , hvilket sikrer optimal ydeevne for specialiseret udstyr.
Kan indkodere eller feedbacksystemer integreres i en lineær stepmotor med kugleskruer?

Ja. Valgfri encoder-feedback-systemer , inklusive inkrementale eller absolutte encodere , kan integreres i en lineær stepmotor med kugleskruer. Disse feedbackmuligheder muliggør bevægelseskontrol med lukket sløjfe , hvilket forbedrer positioneringsnøjagtighed, stabilitet og systempålidelighed.
Kan en lineær stepmotor med kugleskrue inkludere integrerede drivere eller ekstra tilbehør?

Ja. Besfoc kan levere lineære stepmotorer med integrerede drivere, stik, gearkasser eller bremser som en del af deres OEM ODM-tilpasningstjenester . Disse integrerede løsninger forenkler systemledninger, reducerer eksterne komponenter og forbedrer den samlede effektivitet i bevægelseskontrol.
Hvordan gavner det kompakte design af en lineær stepmotor med kugleskruer automatiseringsudstyr?

Det integrerede motor- og kugleskruedesign reducerer antallet af mekaniske komponenter, der kræves til lineær aktivering. Denne kompakte struktur sparer installationsplads, forenkler systemsamlingen og forbedrer den mekaniske justering , hvilket gør den ideel til moderne automatiseret maskineri.
Kan kugleskrue lineære stepmotorer tilpasses til specielle miljøer og driftsforhold?

Ja. Gennem OEM ODM-tilpasset fremstilling kan lineære stepmotorer med kugleskruer designes med beskyttende belægninger, miljømæssig tætning og robuste komponenter til at fungere i krævende miljøer såsom høj luftfugtighed, støv eller industrielle fremstillingsforhold.
