Lineær steppermotor

Hvad er lineær steppermotor?

En lineær stepmotor er en type motor, der er designet til at producere lineær bevægelse i stedet for den rotationsbevægelse, der typisk ses i traditionelle steppermotorer. Det fungerer ved at konvertere elektriske impulser til præcise, trinvise lineære trin, hvilket giver mulighed for meget nøjagtig positionering og bevægelse.
Motoren opnår denne lineære bevægelse gennem mekanismer såsom en gevindstang eller tandbælte, der omdanner motorens rotationstrin til lige linjefortrængning. Det er afhængig af elektromagnetiske kræfter for at flytte en skaft eller anden komponent i kontrollerede, trinvise trin.

BESFOC Linear Stepper Motors:

BESFOC Linear Stepper Motors findes i flere typer, der hver især er egnet til specifikke applikationer:

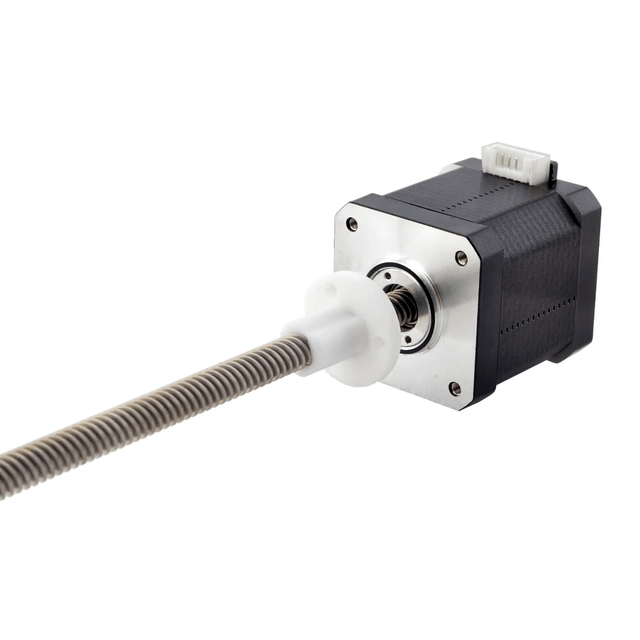

1. ekstern lineær steppermotor (T-type og kugleskrue)

Denne type har en ekstern gevindskaft. Når motoren roterer, oversætter skaftet den roterende bevægelse til lineær bevægelse. Det bruges ofte i applikationer, der kræver højhastigheds- og langstrakt bevægelser.

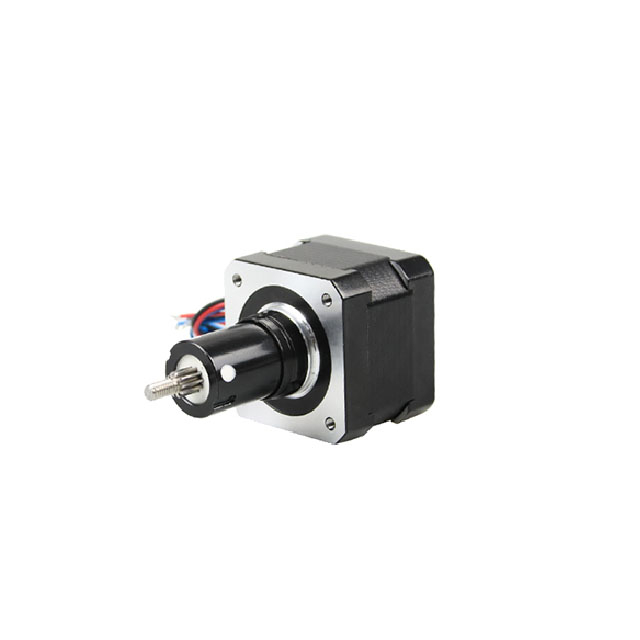

2. fanget lineær trinmotor

Captive Motors inkluderer en integreret skaft og møtriksamling, der begrænser bevægelsen til lineær rejse. Disse motorer er ideelle til applikationer, der kræver guidet bevægelse.

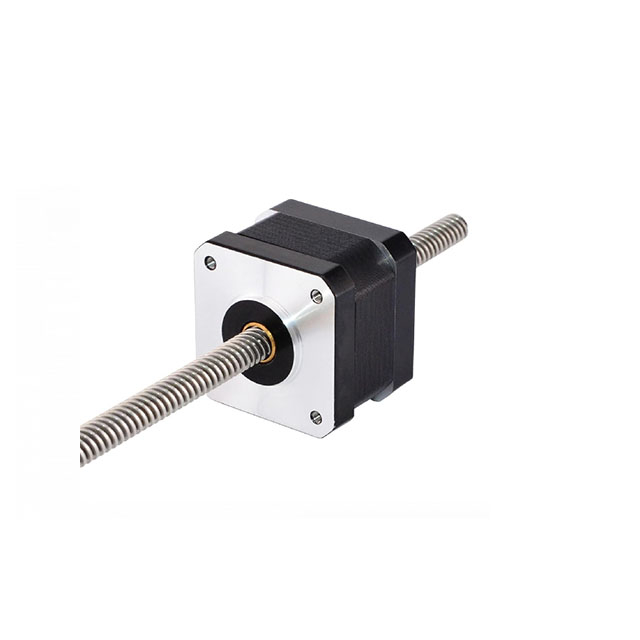

3. ikke-captiv lineær steppermotor

Ikke-capaptive motorer tillader skaftet at bevæge sig frit, mens møtrikken forbliver stationær. De er alsidige og bruges i applikationer, hvor der kræves brugerdefineret montering.

Ud over at tilvejebringe højtydende hybridtrinnor lineære motorer, giver BESFOC høj kvalitet blystrukker og nødder, der åbner nye muligheder for udstyrsdesignere, der har brug for høj ydeevne og overlegen holdbarhed. BESFOC -aktuatorerne genererer mere kraft end lignende aktuatorer på grund af deres specielle statorgeometri og optimerede magnetmaterialer.

Nøglekomponenter i en lineær steppermotor

1. stator

Statoren indeholder de elektromagnetiske spoler, der genererer de magnetiske felter, der kræves til bevægelse. Dens design spiller en afgørende rolle i bestemmelsen af motorens effektivitet og præcision.

2. rotor

Rotoren er udstyret med permanente magneter eller ferromagnetiske materialer. Det interagerer med statorens magnetfelt for at producere bevægelse.

3. blyskrue eller bælte

Denne komponent er ansvarlig for at konvertere rotorens roterende bevægelse til lineær forskydning. Designet af blyskruen eller bæltet påvirker direkte motorens præcisions- og belastningshåndteringsfunktioner.

4. lejer

Lejer understøtter de bevægelige dele og sikrer en jævn og effektiv drift. Lejer af høj kvalitet reducerer friktion og forlænger motorens levetid.

Hvordan fungerer en lineær steppermotor?

Lineære steppermotorer opererer på de samme grundlæggende principper som roterende steppermotorer ved hjælp af elektromagnetiske kræfter til at skabe bevægelse. Nedenfor er en sammenbrud af deres operation:

1. elektromagnetiske spoler :

Motoren består af elektromagnetiske spoler arrangeret i en sekvens. Når disse spoler er energiske i et kontrolleret mønster, genererer de et magnetfelt, der interagerer med motorens permanente magneter.

2. stepper design :

Lineære steppermotorer bruger en gevindstang eller et tandbælte til at konvertere rotationstrinene til lineære trin. Bevægelsens præcision afhænger af design af tråden eller bæltet.

3. trinvise trin :

Motoren bevæger sig i diskrete trin og tilbyder præcis kontrol over positionering. Ved at kontrollere sekvensen og hyppigheden af elektriske impulser, der sendes til spolerne, kan motoren opnå nøjagtige bevægelser.

Fordele ved lineære steppermotorer

Lineære steppermotorer tilbyder flere fordele, der gør dem til et attraktivt valg til adskillige applikationer:

Præcision og nøjagtighed
Gentagelighed
Enkel kontrol
Lav vedligeholdelse
Tilpasningsmuligheder

Anvendelser af lineære steppermotorer

Lineære steppermotorer er vidt brugt på tværs af forskellige brancher på grund af deres alsidighed og pålidelighed. Nogle almindelige applikationer inkluderer:

Automation og robotik
Medicinsk udstyr
Halvlederfremstilling
3D -udskrivning
Optisk udstyr
