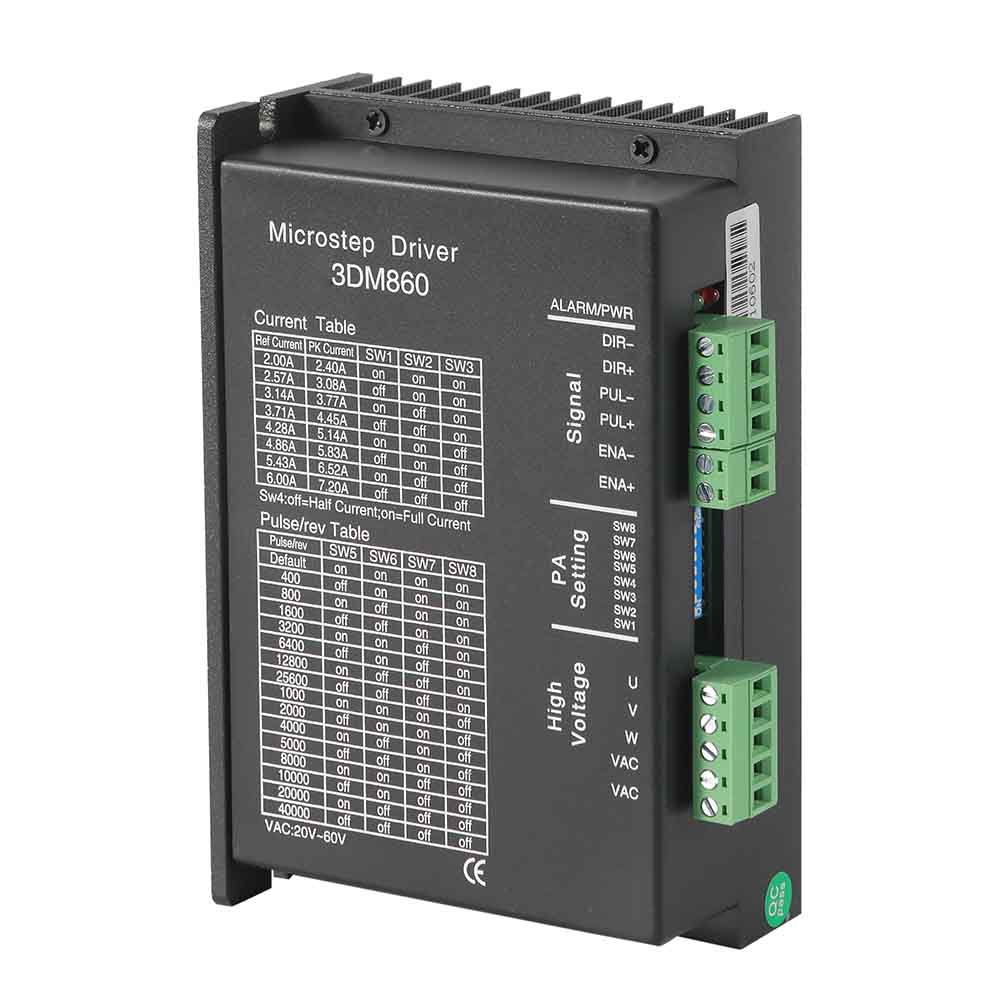

BF3DM860 Nema34 86mm Hybrid 3 Fasa Stepper Motor Driver

BF3DM860 ialah generasi baharu pemacu motor melangkah tiga fasa digital berprestasi tinggi, menggunakan teknologi DSP 32-bit dan algoritma kawalan PID digital terkini, teknologi kawalan pecahan mikro terbenam dengan ketara mengurangkan bunyi dan getaran operasi motor, dengan bunyi yang rendah, getaran rendah, kenaikan suhu rendah dan ciri-ciri lain. Voltan pemandu ialah 20V-80V AC, dan ia sesuai untuk pelbagai jenis motor melangkah hibrid tiga fasa dengan arus di bawah 6.0A. Terdapat 16 jenis subbahagian mikro-stepping, dan subbahagian maksimum ialah 40,000 nadi/revolusi; julat arus kerja rujukan ialah 2.0A-6.0A, dan arus keluaran mempunyai 8 gred secara keseluruhan; ia mempunyai fungsi perlindungan separuh arus automatik, semakan sendiri, lebihan voltan, bawah voltan, dan lebihan arus, dan sebagainya.

ciri-ciri:
● Tetapan semasa keluaran
● Tetapan pecahan halus langkah mikro
● Fungsi separuh arus automatik
● Antara muka isyarat
● Antara muka motor
● Antara muka bekalan kuasa
● Penunjuk kerosakan

Sesuai untuk semua jenis peralatan dan instrumen automasi berskala besar. Contohnya: mesin pelabelan, mesin pemotong, mesin pembungkusan, plotter, mesin ukiran, alatan mesin CNC, dsb. Ia amat berkesan dalam peralatan yang pengguna mengharapkan kos rendah, getaran rendah, hingar rendah, ketepatan tinggi dan kelajuan tinggi.

model:
BF3DM860
Jenama:
Besfoc
MOQ:
10 keping


Ketersediaan:



Tanya

Penerangan:

Besfoc 3DM860 ialah pemacu stepper digital sepenuhnya yang dibangunkan dengan algoritma kawalan DSP lanjutan berdasarkan teknologi kawalan gerakan terkini. Ia mudah digunakan dan ia boleh digunakan untuk memacu motor stepper hibrid nema 34 2 fasa dengan lancar dengan kurang haba dan bunyi. Ia berfungsi dengan voltan 24-80VAC atau 24-110VDC dan boleh memberikan arus puncak maksimum 7.2A. Sistem ini mencapai kelancaran yang luar biasa, memberikan tork optimum sambil menghapuskan ketidakstabilan jarak pertengahan. Pengenalpastian motor automatik dan konfigurasi parameter membolehkan persediaan pantas dengan motor berbeza. Berbanding dengan pemacu analog tradisional, DM860H beroperasi dengan hingar yang lebih rendah, kurang penjanaan haba dan pergerakan yang lebih lancar. Ciri-ciri ini menjadikan DM860H sesuai untuk aplikasi berprestasi tinggi.

Kawasan permohonan:

sesuai untuk pelbagai peralatan dan instrumen automasi berskala besar. Contohnya: mesin pelabelan, mesin pemotong, mesin pembungkusan, plotter, mesin ukiran, alatan mesin CNC dan sebagainya. Dalam pengguna menjangkakan kos rendah, getaran rendah, bunyi kecil, ketepatan tinggi, peralatan berkelajuan tinggi dalam kesannya adalah sangat baik.

ybrid Pemandu Motor Stepper Penerangan：

Jenama	Besfoc
Model	BF3DM2207
Jenis Pemandu	Pemandu Motor Stepper Hibrid 3 Fasa
DC / AC	AC
Motor yang Sesuai	110mm 130mm 3 Fasa Hybrid stepper motor
Voltan Masukan	170VAC - 260VAC
Arus Keluaran	1.3A - 7.0A
Tetapan Bahagikan	16 (400 - 60000)

ciri-ciri:

● 16 saluran sudut malar, langkah mikro tork malar, langkah mikro tertinggi: 60000ppr

● Kekerapan tindak balas tertinggi: 200Kpps

● Arus belitan akan berkurangan kira-kira 50% apabila tiada arahan nadi langkah diterima selama 1.5 saat

● I/O isyarat terpencil opto

● Arus pemacu boleh laras dalam 16 saluran daripada 1.3A/fasa kepada 7.0A/fasa

● Bekalan kuasa tunggal dari 110V hingga 230VAC

● Fungsi ingatan terminal fasa (terminal fasa motor dihafal selepas kereta api nadi input berhenti 3s dan ia dipulihkan apabila pemacu pelangkah menghidupkan atau memberi isyarat MF berubah dari aras rendah ke aras tinggi)

Tetapan Semasa

Arus kerja pemandu stepper ditetapkan oleh suis DIP D1 ke D4.

Arus kerja (A)	JK3MD2207	1.3	1.6	2.1	2.3	2.5	3.0	3.2	3.5
D1		DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN
D2		DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN	HIDUP	HIDUP	HIDUP	HIDUP
D3		DIMATIKAN	DIMATIKAN	HIDUP	HIDUP	DIMATIKAN	DIMATIKAN	HIDUP	HIDUP
D4		DIMATIKAN	HIDUP	DIMATIKAN	HIDUP	DIMATIKAN	HIDUP	DIMATIKAN	HIDUP
Arus kerja (A)	JK3MD2207	4.0	4.5	5.0	5.3	5.8	6.2	6.5	7.0
D1		HIDUP	HIDUP	HIDUP	HIDUP	HIDUP	HIDUP	HIDUP	HIDUP
D2		DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN	HIDUP	HIDUP	HIDUP	HIDUP
D3		DIMATIKAN	DIMATIKAN	HIDUP	HIDUP	DIMATIKAN	DIMATIKAN	HIDUP	HIDUP
D4		DIMATIKAN	HIDUP	DIMATIKAN	HIDUP	DIMATIKAN	HIDUP	DIMATIKAN	HIDUP

SUBDIVISION (MICRO STEP) SETTING

Pembahagian (langkah mikro) ditetapkan oleh DIP swit ch es D5 hingga D8, 16 saluran kesemuanya. D9 dan D10 digunakan untuk menetapkan fungsi pemacu.

Subbahagian (langkah mikro) ppr	400	500	600	800	1000	1200	2000	3000
D5	HIDUP	HIDUP	HIDUP	HIDUP	HIDUP	HIDUP	HIDUP	HIDUP
D6	HIDUP	HIDUP	HIDUP	HIDUP	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN
D7	HIDUP	HIDUP	DIMATIKAN	DIMATIKAN	HIDUP	DIMATIKAN	DIMATIKAN	DIMATIKAN
D8	HIDUP	DIMATIKAN	HIDUP	DIMATIKAN	HIDUP	DIMATIKAN	HIDUP	DIMATIKAN
Subbahagian (langkah mikro) ppr	4000	5000	6000	10000	8000	20000	30000	60000
D5	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN
D6	HIDUP	HIDUP	HIDUP	HIDUP	DIMATIKAN	DIMATIKAN	DIMATIKAN	DIMATIKAN
D7	HIDUP	HIDUP	DIMATIKAN	DIMATIKAN	HIDUP	HIDUP	DIMATIKAN	DIMATIKAN
D8	HIDUP	DIMATIKAN	HIDUP	DIMATIKAN	HIDUP	DIMATIKAN	HIDUP	DIMATIKAN

1, S: Motor tidak berputar dan tiada tork pegangan:

A: ① semak sama ada talian kuasa disambungkan kepada voltan yang salah adalah terlalu rendah, perlu meningkatkan voltan atau membetulkan talian kuasa

② periksa sama ada pendawaian motor betul, jika pendawaian motor tidak betul. Periksa sama ada pendawaian motor betul, jika tidak, betulkan pendawaian motor.

③ Sama ada isyarat daya sah, mengakibatkan motor tidak berfungsi.

④ Adakah parameter subbahagi betul?

⑤ Adakah parameter semasa betul?

2Q：Motor tidak berputar tetapi mempunyai tork pegangan:

A: ① Urutan fasa wayar motor adalah salah, perlu menukar mana-mana dua wayar.

② Input isyarat nadi adalah salah, perlu menyemak pendawaian nadi.

3Q: Tork motor terlalu kecil:

A: ① Tetapan arus fasa terlalu kecil, perlu menetapkan arus fasa yang sepadan dengan motor.

② pecutan terlalu cepat, mengurangkan nilai pecutan

③ motor menyekat, perlu menolak masalah mekanikal

④ pemacu dan motor tidak sepadan, perlu menggantikan pemacu yang sesuai

4Q：Ralat stereng motor:
