Nema 34 čtvereční hlava BF86BLS58 3000 ot / min 48V 0,35nm 110W 3A ф86x71m CHARBSHESS DC Motor

Nema 34 čtvereční hlava BF86BLS58 3000 ot / min 48V 0,35nm 110W 3A ф86x71m CHARBSHESS DC Motor

Typ: NEMA 34 86mm 48V 110W čtvercová hlava bezkartáčová dc motor

Fáze: 3
Poláky: 8
Hodnocený točivý moment: 0,35nm
jmenovitý proud: 3a

Délka těla: 71mm
Přizpůsobené díly: motory, převodovky, kodéry, brzdy, integrované ovladače ...

Model:
BF86BLS58
Hodnocená rychlost:
3000 ot / min
BLDC PULS:
8 Poláků
Velikost motoru BLDC:
Nema34 (86 mm)
Jmenovité napětí:
48v
Moq:
10 ks


Dostupnost:



Zeptejte se

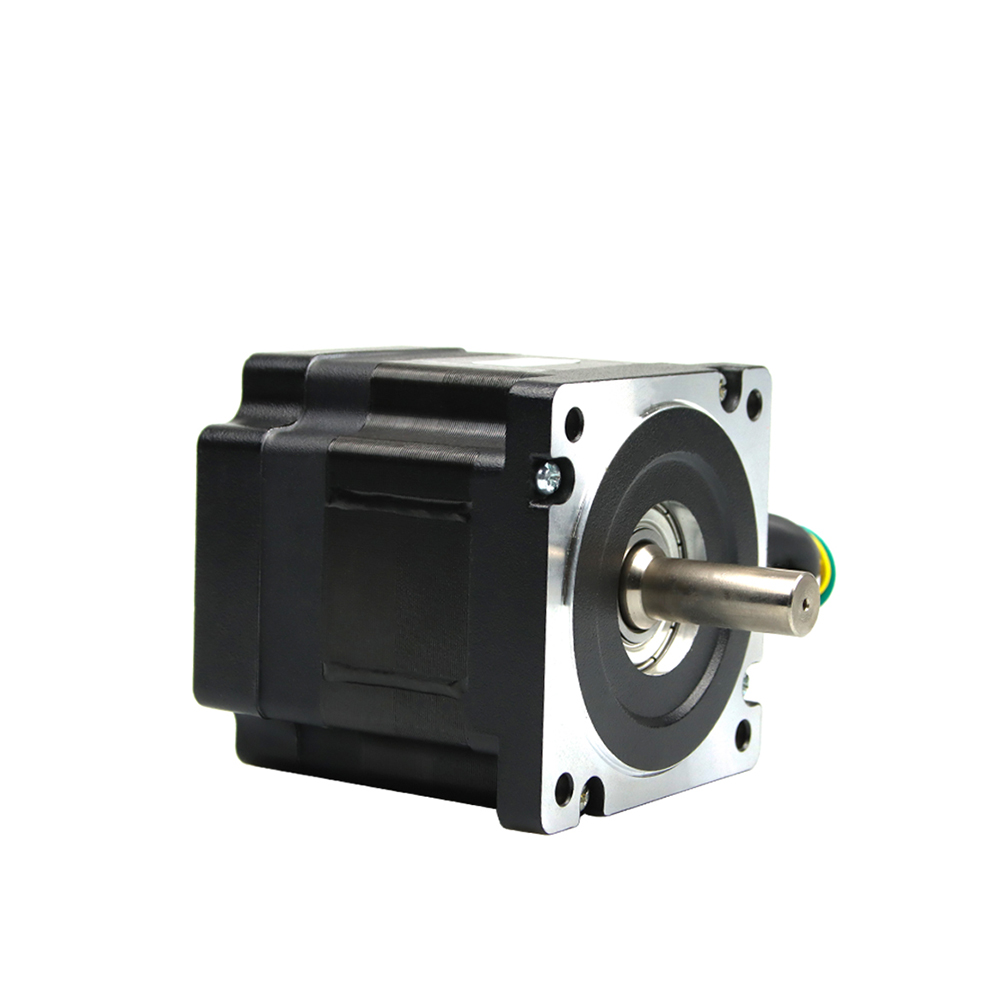

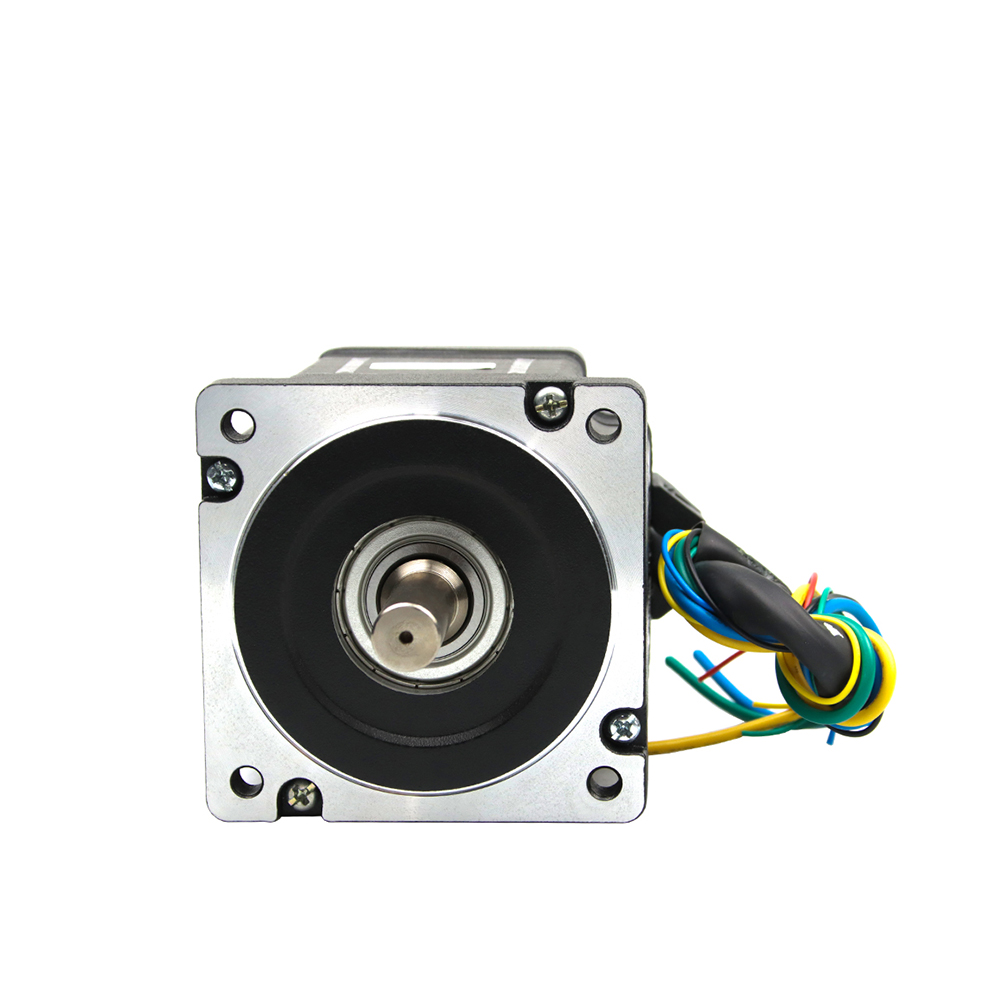

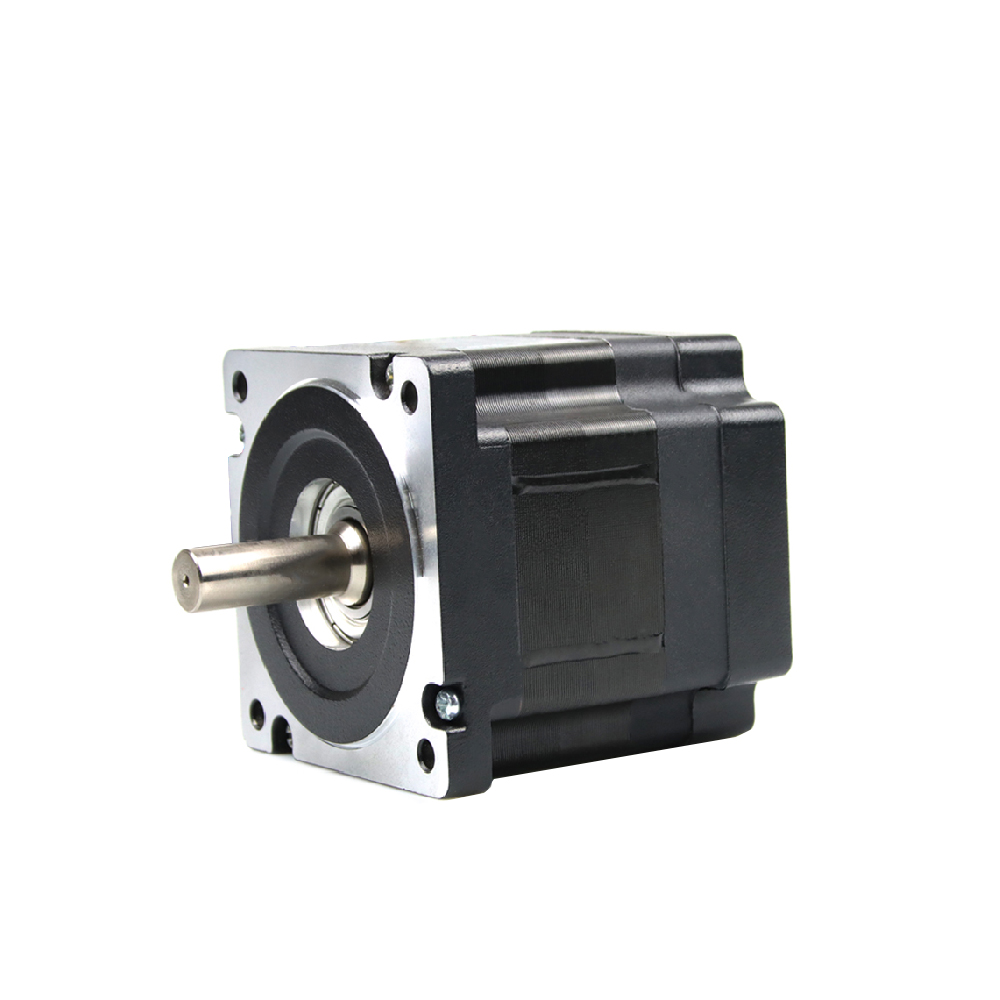

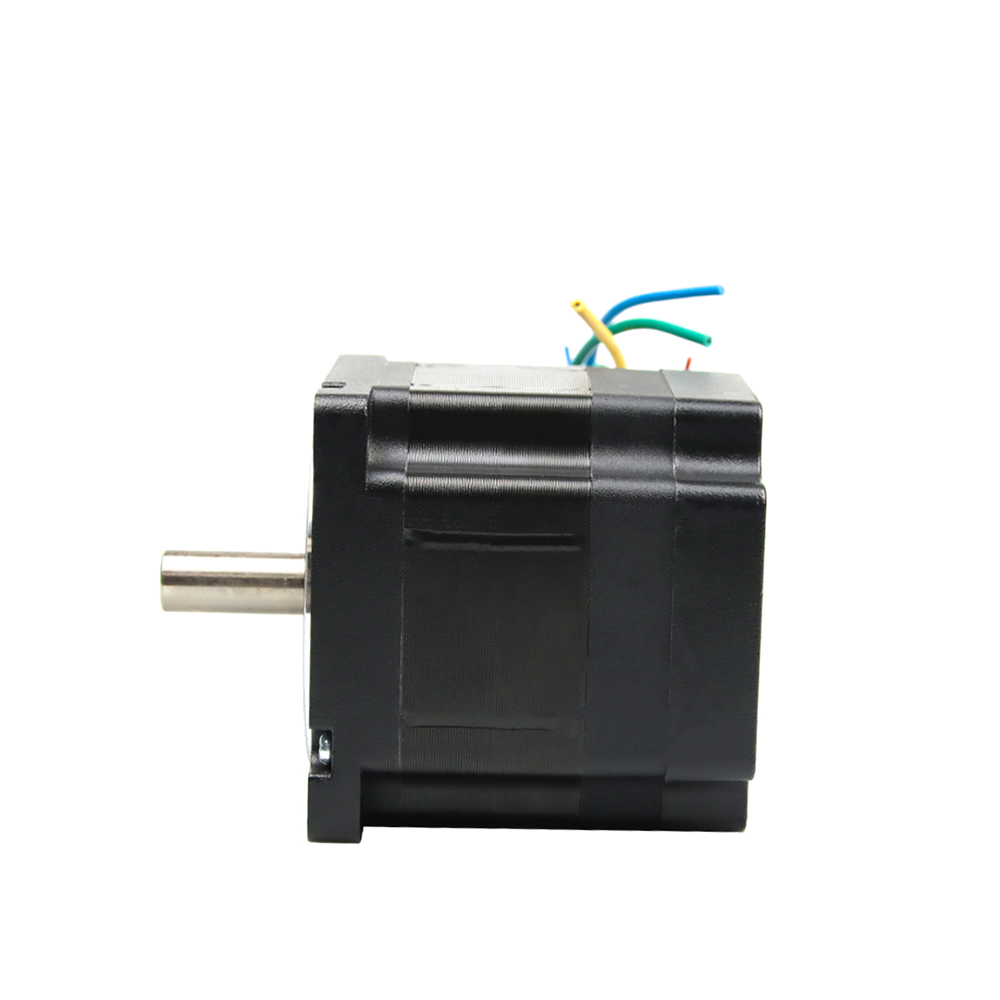

BesFoc NEMA 34 86mm 48V 8poles kulatý DC motor (BF86BLS58) s rychlostí 3000 ot / min a velikostí 86x86x71mm. Má 8 vodičů (3 dráty pro motory, 5 vodičů pro haly), 0,35 nm 3a a 110 W. Pro více různých požadavků BLDC Motors (jako je převodovka, brzda, kodér nebo integrované motory), kontaktujte nás !!!

Elektrické specifikace ：

Typ: 48V NEMA 34 86mm kulatá hlava bezkartáčová DC motor
Název modelu: BF86BLS58
Počet fáze: 3
Počet pólů: 8
Hodnocená rychlost: 3000 ot / min
Hodnocený točivý moment: 0,35 nm
Hodnocený proud: 3a
Hodnocená síla: 110 W.
Vrcholový moment: 1,05 nm
Vrcholový proud: 9a
Zpět EMF: 13,7V/KRPM
Konstanta točivého momentu: 0,13nm/a
Initia rotoru: 400G.CM2
Izolační třída: b
Izolační odpor: 100mΩ min @500VDC
Dielektrická síla: 500VAC po dobu 1 minuty
Vhodný ovladač: BLD750
Volitelné součásti: Převodovka, kodér, brzda, integrovaný ovladač ...

Fyzické specifikace:

Velikost rámu: NEMA 34 (86 x 86 mm)
Délka těla: 71 mm
Průměr hřídele: 12,7 mm
Počet vodičů: 8
Pohody Délka: 300 mm
Senzor: Hall Sensor
Hmotnost: 1,5 kg

Připojení vodičů:

BLDC motory dráty			Dráty senzoru haly
U	PROTI	W	+5VDC	GND	Hu	Hv	HW
Žluť	Zelený	Modrý	Červený	Černý	Yello	Zelený	Modrý

Předchozí:

Další:

Související produkty

Nema 34 čtvereční hlava BF86BLS125 3000 ot / min 48V 2,1nm 660W 18A ф86x86x138,5 m Kartáčok DC Motor

Nema 34 čtvereční hlava BF86BLS98 3000 ot / min 48V 1,4nm 440W 11.5a ф86x86x111,5 m bezkartáčové dc motor

Nema 34 čtvereční hlava BF86BLS84 3000 rpm 48V 1,05nm 330W 9A ф86x98M bezmastně dc motor

Nema 34 čtvereční hlava BF86BLS71 3000 rpm 48V 0,7 NM 220W 6,3A ф86x86x84,5 m Kartáčok DC Motor

80 mm kulatá hlava BF80BLS04 3000 rpm 48V 1,4nm 440W 10,5A ф80x138mm bezmastně dc motor

80 mm kulatá hlava BF80BLS03 3000 rpm 48V 1,05nm 330W 8a ф80x118mm bezmastně dc motor

80 mm kulatá hlava BF80BLS02 3000 rpm 48V 0,7nm 220 W 5,5a ф80x98 mm bez kartáčovače DC

80 mm kulatá hlava BF80BLS01 3000 rpm 48V 0,35nm 110W 3A ф80x78 mm bez kartáčovače DC

Nema 24 čtvereční hlava BF60BLS04 3000 rpm 48V 1,2nm 377W 9.5a ф60x60x141mm bezmastně dc motor

Nema 24 čtvereční hlava BF60BLS03 3000 rpm 48V 0,9nm 283W 7.5a ф60x120 mm bez kartáčovače DC motor

Nema 24 čtvereční hlava BF60BLS02 3000 rpm 48V 0,6nm 188W 5.2A ф60x99 mm bez kartáčovače DC motor

Nema 24 čtvereční hlava BF60BLS01 3000 rpm 48V 0,3 Nm 94W 2,8A ф60x78mm bez kartáčovače dc motor

Nema 23 čtvereční hlava BF57BLF04 4000 rpm 36V 0,44nm 184W 6,8a ф57x57x107mm bez kartáčovače dc motor

Nema 23 čtvereční hlava BF57BLF03 4000 rpm 36V 0,33 Nm 138W 5.3A ф57x57x87 mm bez kartáčovače dc motor

Nema 23 čtvereční hlava BF57BLF02 4000 rpm 36V 0,22nm 92W 3,6A ф57x57x67mm bez kartáčovače dc motor

Nema 23 čtvereční hlava BF57BLF01 4000 rpm 36V 0,11nm 46W 2A ф57x57x47mm bez kartáčovače dc motor

Nema 23 čtvereční hlava BF57BLF005 4000 rpm 36V 0,055nm 23W 1.2A ф57x57x37mm Breathers DC Motor

NEMA 23 BF57BLS04 4000 rpm 36V 0,44 NM 184W 6,8A ф57x57x107mm bez kartáčovství DC motor

NEMA 23 BF57BLS03 4000 RPM 36V 0,33 NM 138W 5.3A ф57x57X87MM KRŘEDY DC DC

NEMA 23 BF57BLS02 4000 RPM 36V 0,22 NM 92W 3,6A ф57x57x67mm bez kartáčovství DC Motor

Obecné specifikace
Položka	Specifikace
Typ vinutí	Delt
Úhel efektu haly	Elektrický úhel 120 stupňů
Shaft došel	0,025 mm
Radiální hra	0,02 mm@450G
Koncová hra	0,08 mm@450G
Max.Radiální síla	220N@20 mm od příruby
Max. axiální síla	60N
Izolační třída	Třída b
Dielektrická síla	500VDC po dobu jedné minuty
Izolační odpor	100 mΩ min., 500VDC

Obecné specifikace
Položka	Specifikace
Typ vinutí	Delt
Úhel efektu haly	Elektrický úhel 120 stupňů
Shaft došel	0,025 mm
Radiální hra	0,02 mm@450G
Koncová hra	0,08 mm@450G
Max.Radiální síla	220N@20 mm od příruby
Max. axiální síla	60N
Izolační třída	Třída b
Dielektrická síla	500VDC po dobu jedné minuty
Izolační odpor	100 mΩ min., 500VDC
