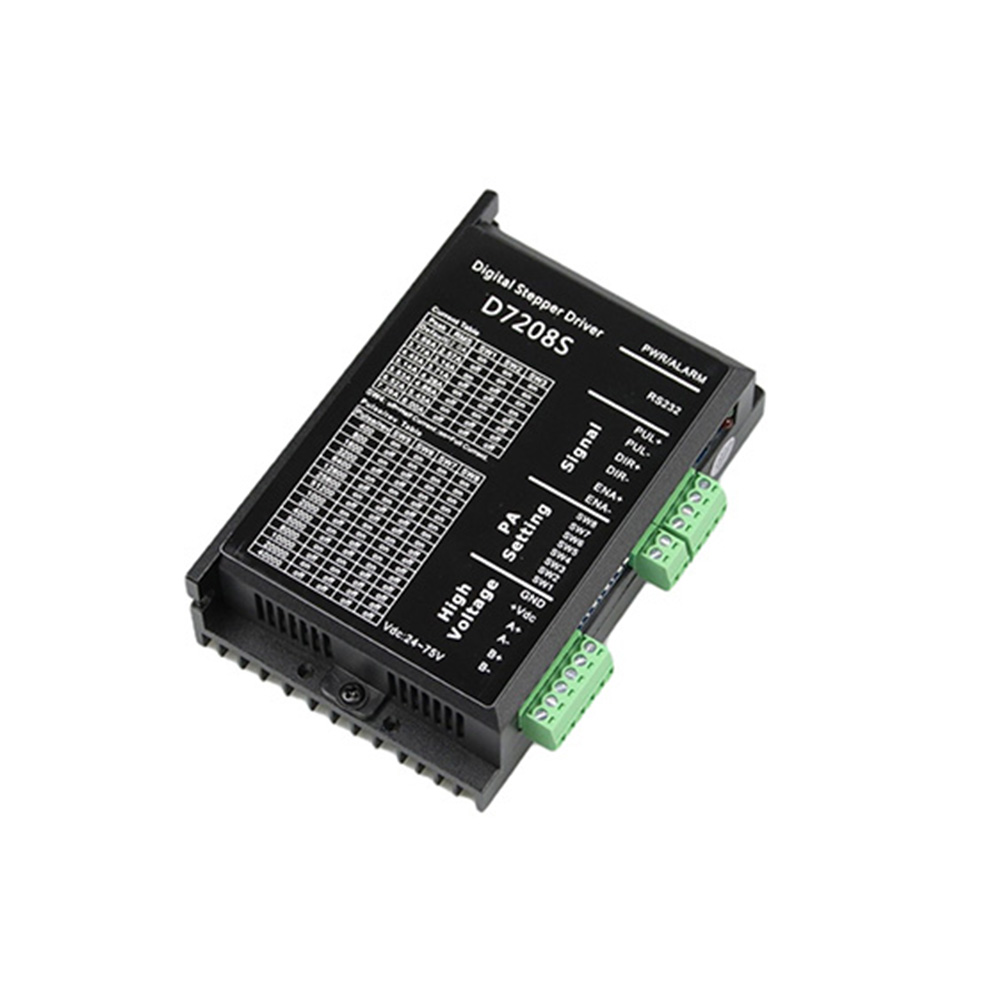

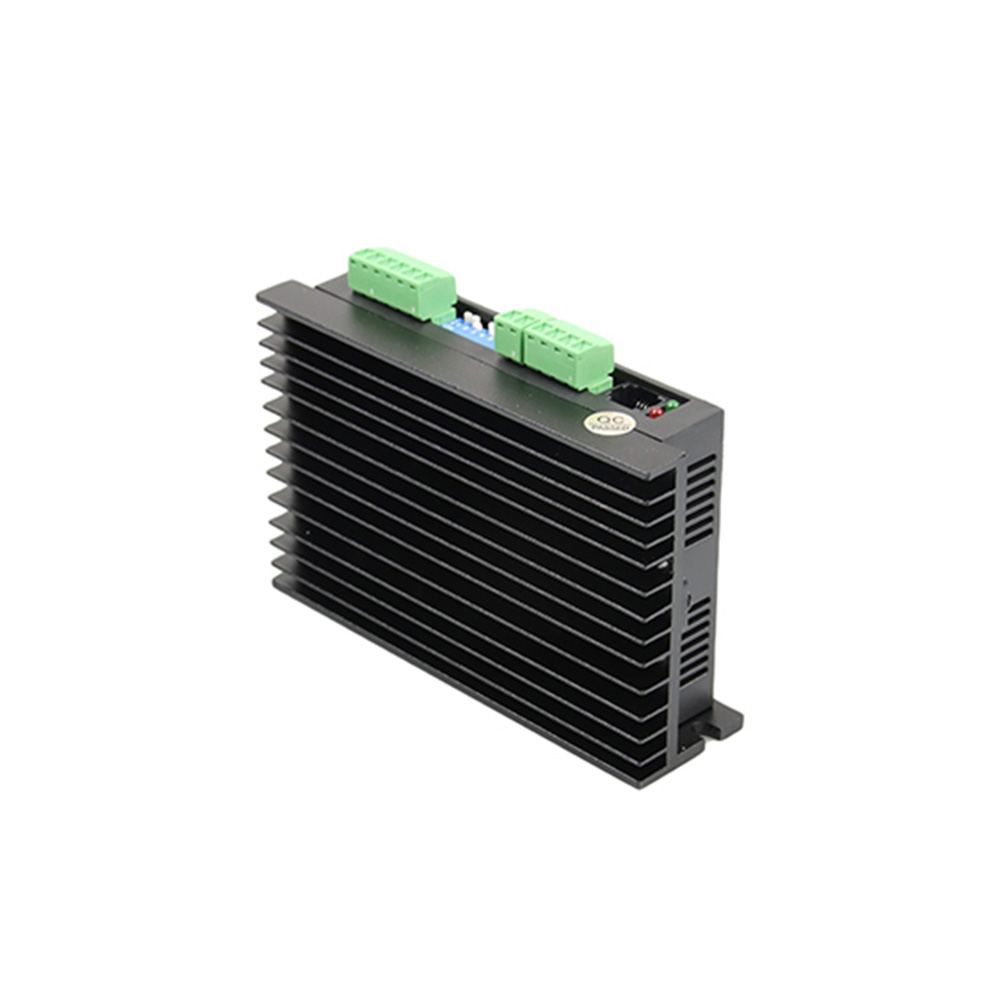

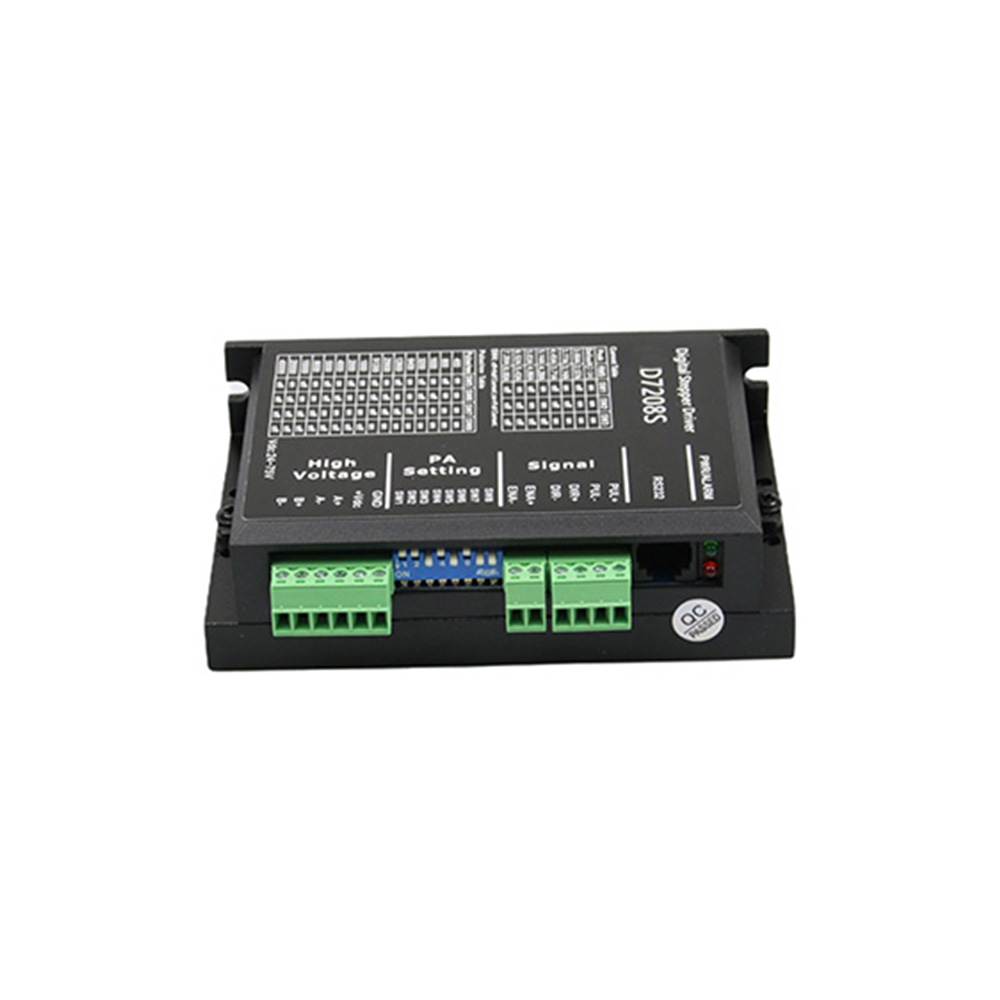

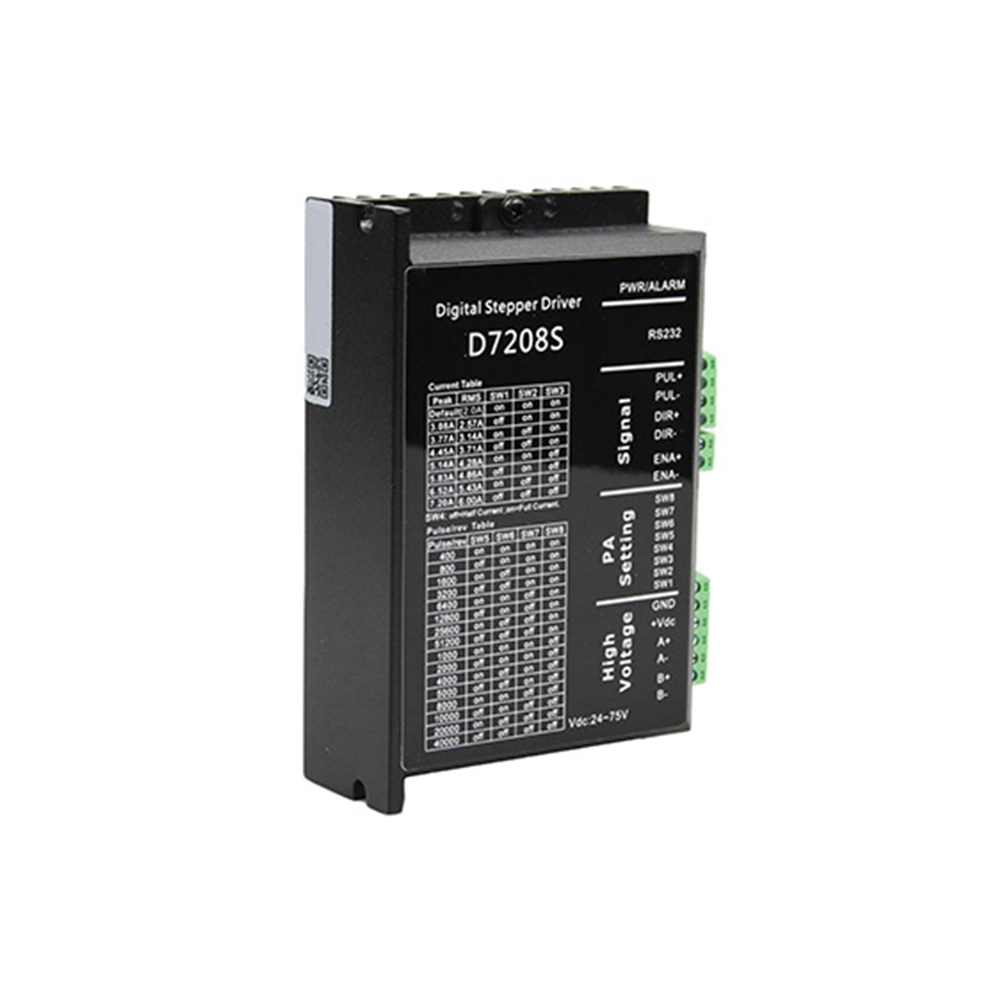

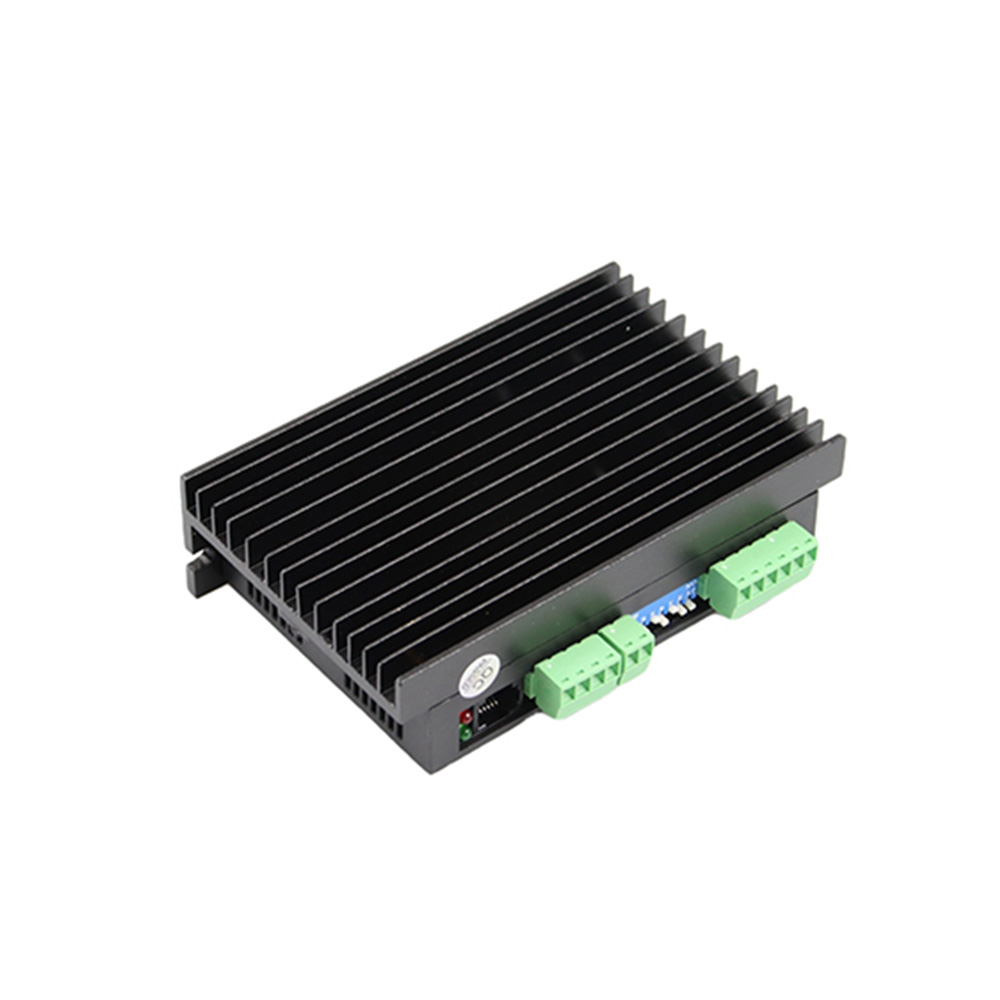

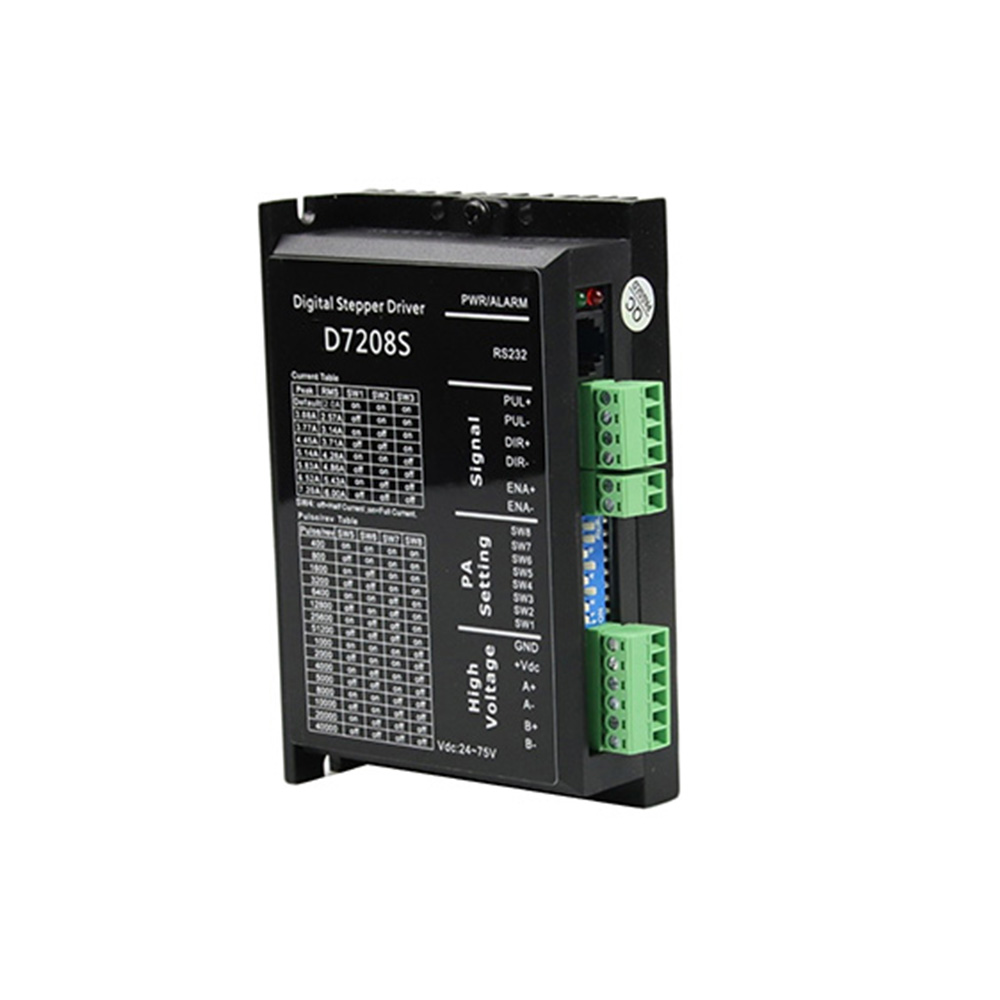

BFD7208S Digital Stepper Driver 0.1A - 7.2A 24- 75VDC för Nema 17-34 Stepper Motor

Micro Stepper Motor Driver:
● Ny 32-bitars DSP-teknik
● Ultralågt vibrationsljud
● Inbyggd hög indelning
● Automatisk parameterjusteringsfunktion när strömmen slås på
● Variabel strömreglering minskar
uppvärmningen av motorn
● Strömmen halveras automatiskt i vila
● Kan driva tvåfasstegmotorer med 4, 6, 8 linjer
● Optisk isolering differentiell signalingång
● Inbyggd hög indelning
● Pulssvarsfrekvensen kan nå 500KHz (Fabriksinställning 200KHz)
● Inställningsområdet för indelning är mellan 200 och 51200
● Har skyddsfunktionen övertryck, undertryck och överström

Modell:
BFD7208S
Stämpla:
BesFoc
MOQ:
10 st


Tillgänglighet:



Fråga

Beskrivning:

BFD7208S är en ny digital stegmotordrivrutin från JKONGMOTOR. Den använder den senaste 32-bitars DSP digital bearbetningsteknik. Drivstyrningsalgoritmen använder avancerad variabel strömteknik och avancerad frekvensomvandlingsteknik. Föraren har liten värme, liten motorvibration och stabil drift. Användare kan ställa in vilken underavdelning som helst inom 200 ~ 51200 och vilket aktuellt värde som helst i märkströmmen för att möta applikationens behov i de flesta tillfällen. Tack vare den inbyggda mikroindelningstekniken kan indelningseffekten uppnås även under förhållanden med låg indelning. Driften är smidig och ljudet är extremt litet under låg, medel och hög hastighet. Drivrutinen integrerar parameterns autojusteringsfunktion, som automatiskt kan generera optimala driftsparametrar för olika motorer för att maximera motorns prestanda.

Ansökan

Lämplig för alla typer av små och medelstora automationsutrustningar och instrument, såsom: gravyrmaskin, märkningsmaskin, skärmaskin, laserbelysning, plotter, cnc-maskin, automatisk monteringsutrustning, etc. Den används mycket bra i den utrustning som användaren förväntar sig lite buller, och hög peed.

BFD7208S drivrutinsfunktioner:

Ny 32-bitars DSP-teknik
Ultralågt vibrationsljud
Inbyggd hög underavdelning
Automatisk parameterjusteringsfunktion när strömmen slås på
Variabel strömreglering minskar
uppvärmningen av motorn
Strömmen halveras automatiskt i vila
Kan driva tvåfas stegmotorer på 4, 6, 8 linjer
Optisk isolering differentiell signalingång
Pulssvarsfrekvensen kan nå 500KHz (Fabriksinställning 200KHz)
Den aktuella inställningen är bekväm och kan välja mellan 0,1 till 7,2A
Inställningsområdet för indelning är mellan 200 och 51200
Har skyddsfunktionen övertryck, undertryck och överström

Hybrid stegmotordrivrutin Beskrivning:

Stämpla	Besfoc
Modell	BFD7208S
Drivrutinstyp	Stepper förare
DC / AC	DC
Ingångsspänning	24V - 75V
Utgångsström	0,1A - 7,2A
Dela inställning	8 (400 - 40000)
Lagringsmiljö	-20℃ - 80 ℃

Använda miljö och parametrar

Kylningsmetod		Naturlig kylning eller forcerad luftkylning
Använda miljön	tillfälle	Kan inte placeras bredvid annan värmeutrustning, bör undvika damm, oljedimma, frätande gas, för hög luftfuktighet och stark vibrationsplats, förbjuda att ha brännbar gas och ledande damm
	temperatur	-5℃ ～ +50℃
	fuktighet	40 ~ 90% RH
	vibration	5,9m/s2MAX
Förvaringstemperatur		-20℃～80℃
Använda höjd		Under 1000 meter
Vikt		Ca 280 g

Elektriska indikatorer

Instruktion	JKD7208S
Instruktion	Minimum	Typisk	Maximal	Enhet
Utgångsströmmen	0.1	-	7.2	A
Ingångsspänning	24	48	75	VDC
Styrsignalens ingångsström	6	10	16	mA
Styrsignalgränssnitt	4.5	5	28	VDC

Gränssnittssignal Beskrivning:

Pins	Funktioner
PUL	Pulssignal
DIR	Riktningssignal
VCC	Pulsriktningsaktivering strömförsörjning
ENA-	Aktivera signal
A+	En fas av stegmotor
A-	En fas av stegmotor
B+	B -fas av stegmotor
B-	B -fas av stegmotor
GND	DC-strömingång: 0V
VDC	Likströmsutgång : 18 ~ 30V

Aktuell inställning

1）Arbetande (dynamisk) aktuell inställning

Utgångstoppström	Utgående medelström	SW1	SW2	SW3	Nuvarande självinställning
Standard[2.0A]		PÅ	PÅ	PÅ	När SW1, SW2, SW3 är inställda på off off off, kan den erforderliga strömmen ställas in med PC-programvara, max 7,2 A, upplösning 0,1 A. Standardströmmen är 2 A utan inställning
3,08A	2,57A	AV	PÅ	PÅ
3,77A	3.14A	PÅ	AV	PÅ
4,45A	3,71A	AV	AV	PÅ
5.14A	4,28A	PÅ	PÅ	AV
5,83A	4,86A	AV	PÅ	AV
6,52A	5,43A	PÅ	AV	AV
7,20A	6.00A	AV	AV	AV

2） Statisk ströminställning

Statisk ström kan ställas in med SW4 DIP-switchinställningar, av betyder att den statiska strömmen är inställd på hälften av dynamisk ström, på betyder att statisk ström och dynamisk ström är samma. SW4 bör vara avstängd för allmänt bruk, kan minska uppvärmningen av motorn och föraren. Cirka 400ms efter att pulsåget stannade kommer det automatiskt att reduceras till halva strömmen (60% av det faktiska värdet), värmen kommer att reduceras till 30% teoretiskt.

2. Indelningsinställning

Steg/rpm	SW5	SW6	SW7	SW8
400	PÅ	PÅ	PÅ	PÅ
800	AV	PÅ	PÅ	PÅ
1600	PÅ	AV	PÅ	PÅ
3200	AV	AV	PÅ	PÅ
6400	PÅ	PÅ	AV	PÅ
12800	AV	PÅ	AV	PÅ
25600	PÅ	AV	AV	PÅ
51200	AV	AV	AV	PÅ
1000	PÅ	PÅ	PÅ	AV
2000	AV	PÅ	PÅ	AV
4000	PÅ	AV	PÅ	AV
5000	AV	AV	PÅ	AV
8000	PÅ	PÅ	AV	AV
10000	AV	PÅ	AV	AV
20000	PÅ	AV	AV	AV
40000	AV	AV	AV	AV
