Drivrutin för stegmotor

BesFoc avancerad stegdrivningsteknik låter dig styra det exakta rörelsekontrollsystemet på en mängd olika sätt, inklusive positionskontroll, hastighetskontroll eller vridmomentkontroll. Med klassens bästa strömstyrning, robusta och flexibla styralternativ ombord och industristandardiserad industriell nätverkskommunikation, erbjuder dessa stegdrivenheter optimal jämnhet och vridmoment. Du har fler alternativ och val för att optimera din systemdesign med integrerade stegdrivningsserier och flera styralternativ för industrifältbussar.

Tvåfas öppen slinga pulsstyrande stegmotordrivare

Tvåfas pulstyp stegmotordrivrutin stöder puls- och riktningsläge och CW/CCW-läge. Det finns flera ingångsspänningsområden att välja mellan: 12-24VDC, 18-30VDC, 18-60VDC, 24-72VDC, 24-80VDC, 18-80VAC, 24-80VAC, 150-220VAC, den maximala valfria strömmen i mikrosteg/underdivision är stegvis 6/0000. tomgång, antiresonans i låghastighetsdomän, insignalfiltrering, mikrostegsindelning genom uppringning, självtestfelrapportering, etc. karakteristik. Den är lämplig för användning av tvåfas stegmotorer med öppen slinga med exakt motorstyrning, vilket kan få motorn att gå smidigt med nästan inga vibrationer och buller.

Modell	Typ av strömförsörjning	Matningsspänning	Antal axlar	Kontrollläge	Utström	Typ	Anpassad motor
BF0220	DC	12V~24V	enda axel	Digital puls/riktning	0,3A~2,0A	pulstyp	Nema8 ~ Nema17
BFDM420	DC	18V~30V	enda axel	Digital puls/riktning	0,3A ~ 2,0A	pulstyp	Nema8 ~ Nema17
BFDM542	DC	18V~60V	enda axel	Digital puls/riktning	1,0A ~ 4,2A	pulstyp	Nema17 ~ Nema24
BFD5056S	DC	24V~72V	enda axel	Digital puls/riktning	0,1A ~ 5,6A	pulstyp	Nema17 ~ Nema24
BFD2060H	DC	24V ~ 110V	enda axel	Digital puls/riktning	2,0A ~ 6,0A	pulstyp	Nema34
BFD2060H	AC	18V~80V	enda axel	Digital puls/riktning	2,0A ~ 6,0A	pulstyp	Nema34

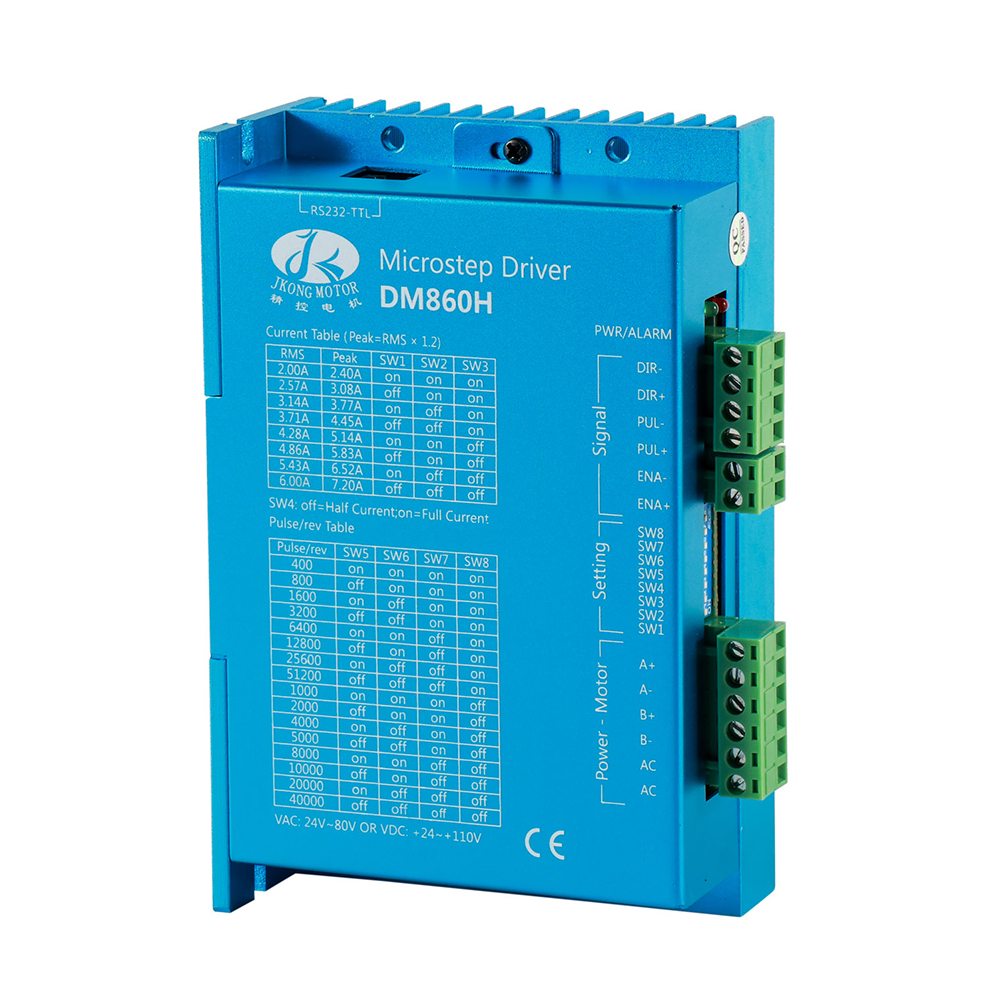

BFDM860H	DC	24V ~ 110V	enda axel	Digital puls/riktning	2,4A ~ 7,2A	pulstyp	Nema34
BFDM860H	AC	24V~80V	enda axel	Digital puls/riktning	2,4A ~ 7,2A	pulstyp	Nema34
BF2M2283	AC	150V ~ 220V	enda axel	Digital puls/riktning	2,0A ~ 8,3A	pulstyp	Nema42 ~ Nema52

Tvåfas sluten slinga pulsstyrande stegmotordrivare

Den tvåfasiga pulsstyrningen med sluten slinga stöder puls- och riktningsläge och CW/CCW-läge. Den antar det senaste digitala bearbetningschippet och antar avancerad teknik för variabel ström och frekvenskontroll. Den har en kompakt struktur, liten storlek, utrymmesbesparande och överströmskapacitet. Skydd mot överspänning och tracking error, och bättre vibrationsvärmeteknik. Stöder 42 mm, 57 mm, 60 mm och 86 mm stegmotorer med sluten slinga med precisionsmotorstyrning, vilket kan få motorn att gå smidigt utan nästan inga vibrationer och buller.

Modell	Typ av strömförsörjning	Matningsspänning	Antal axlar	Kontrollläge	Utström	Typ	Anpassad motor
BF-HSD57	DC	24V~60V	enda axel	Digital puls/riktning	4,5A	pulstyp	Nema17 ~ Nema24 stegmotor med sluten slinga
BF-HSD86	DC	30V ~ 110V	enda axel	Digital puls/riktning	0,5A~13A	pulstyp	Nema34 stegmotor med sluten slinga
BF-HSD86	AC	20V~80V	enda axel	Digital puls/riktning	0,5A~13A	pulstyp	Nema34 stegmotor med sluten slinga

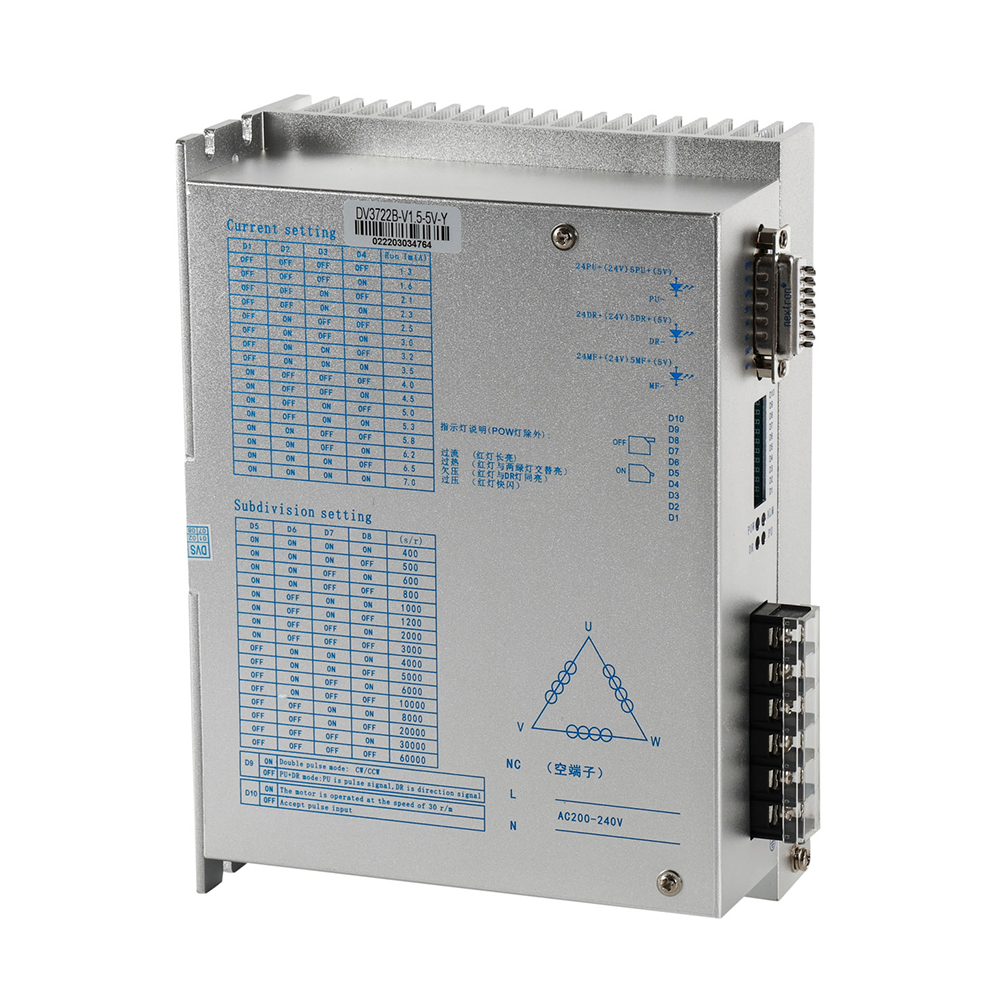

Tre-fas öppen slinga pulsstyrning stegmotordrivrutin

Trefas pulsstyrningsstegdrivrutin är en ny generation digital stegmotordrivrutin som kombinerar ett avancerat DSP-kontrollchip och trefasväxelriktardrivmodul. Olika typer av trefas hybridstegmotorer med drivspänningar på 24-50VDC, 20-60VDC, 170-260VAC och ytterdiametrar på 57-130mm. Föraren använder en krets som liknar servokontrollprincipen inuti. Denna krets kan få motorn att gå smidigt med nästan inga vibrationer och buller. Vid hög hastighet är motorns vridmoment mycket högre än för tvåfas och femfas hybridstegmotorer. Positioneringsnoggrannheten kan nå upp till 60 000 steg/varv.

Modell	Typ av strömförsörjning	Matningsspänning	Antal axlar	Kontrollläge	Utström	Typ	Anpassad motor
BF3DM683	DC	24V~50V	enda axel	Digital puls/riktning	2,3A ~ 5,9A	pulstyp	Nema23 3-fas stegmotor
BF3DM860	AC	20V ~ 60V	enda axel	Digital puls/riktning	2,0A ~ 6,0A	pulstyp	Nema34 3-fas stegmotor
BF3DM2207	AC	170V-260V	enda axel	Digital puls/riktning	1,3A~7,0A	pulstyp	Nema42 ~ Nema52 3-fas stegmotor

Vanliga frågor om stegmotordrivrutiner

Vilka är de viktigaste fördelarna med Besfoc-stegmotordrivrutinen för precisionstillämpningar för rörelsestyrning?

Besfoc-stegmotordrivrutiner använder avancerad strömkontrollteknik och optimerade filtreringskretsar för att ge jämna rörelser, låga vibrationer och minskat brus. Dessa funktioner gör dem idealiska för högprecisionsapplikationer för rörelsestyrning som CNC-maskiner, robotteknik och automatiserad utrustning.
Vilka styrlägen stöds av Besfoc stegmotorstyrenheter för PLC- och CNC-integration?

Besfoc stegmotorstyrenheter stöder flera styrlägen inklusive Pulse/Direction och CW/CCW . Dessa brett använda kontrollgränssnitt möjliggör enkel integration med PLC-system, CNC-styrenheter, rörelsekontrollkort och industriella automationsplattformar.
Vilka spänningsområden stöder Besfoc-stegmotordrivrutiner för industriell utrustning?

Besfoc-stegmotordrivrutiner stöder ett brett utbud av driftspänningar, från lågspänningslikström som 12V–110V till högre AC-ingångsområden som 150–220VAC , vilket gör att de kan användas i olika industriella automations- och rörelsekontrollmiljöer.
Hur minskar Besfoc-stegmotordrivrutiner vibrationer och buller vid låga hastigheter?

Besfoc-drivrutiner har antiresonanskontrollalgoritmer och avancerade filtreringsdesigner som effektivt undertrycker motorresonans. Detta minskar avsevärt vibrationer och akustiskt ljud, särskilt vid låghastighetsdrift eller precisionspositioneringsuppgifter.
Vilka mikrostegfunktioner tillhandahåller Besfoc-stegmotordrivrutiner för smidig rörelsekontroll?

Besfoc-stegmotordrivrutiner stöder hög mikrostegsuppdelning upp till 60 000 steg per varv , vilket möjliggör extremt jämna rörelser, positionering med högre upplösning och förbättrad noggrannhet i krävande automatiseringstillämpningar.
Kan Besfoc-stegmotordrivrutiner användas i stegmotorsystem med slutna slinga?

Ja. Besfoc erbjuder pulsstyrda stegmotordrivrutiner med sluten slinga som fungerar med återkopplingssystem för enkoder. Dessa drivrutiner ger förbättrad positioneringsnoggrannhet, förebyggande av stegförluster och prestandaövervakning i realtid.
Vilka är fördelarna med Besfoc-stegmotorstyrenheter med sluten slinga med kodaråterkoppling?

Besfoc-stegstyrenheter med sluten slinga ger positionsåterkoppling i realtid, spårningsfelsskydd, högre effektivitet och kompakta konstruktioner . Detta gör dem lämpliga för applikationer som kräver hög tillförlitlighet och exakt rörelsekontroll.
Vilka branscher använder vanligtvis Besfoc-stegmotorteknik?

Besfoc-stegmotordrivrutiner används ofta i CNC-routrar, robotik, plock-och-placeringsmaskiner, märkningssystem, förpackningsutrustning och industriella automationsenheter som kräver exakt och stabil rörelsekontroll.
Vilka OEM- och ODM-anpassade alternativ finns tillgängliga för Besfoc-stegmotorförare?

Besfoc tillhandahåller OEM- och ODM-anpassade stegmotordrivrutiner , inklusive anpassade ledningar, husdesign, firmwareutveckling, kommunikationsgränssnitt, parameterinställningar och specialiserade konfigurationer för olika applikationer.
Vilka ledtider, certifieringar och teknisk support tillhandahålls för Besfoc anpassade stegmotorstyrenheter?

Besfoc har mer än 15 års erfarenhet av specialtillverkning av motorstyrning . Provleverans för skräddarsydda förare slutförs ofta inom cirka 7 dagar , medan bulk OEM/ODM-beställningar vanligtvis kräver cirka 30 dagar . Fabriken följer kvalitetsstandarder som CE, RoHS, REACH, ISO9001 och ISO14001 och tillhandahåller teknisk support inklusive kopplingsscheman, konfigurationshjälp och vägledning för systemintegration.
