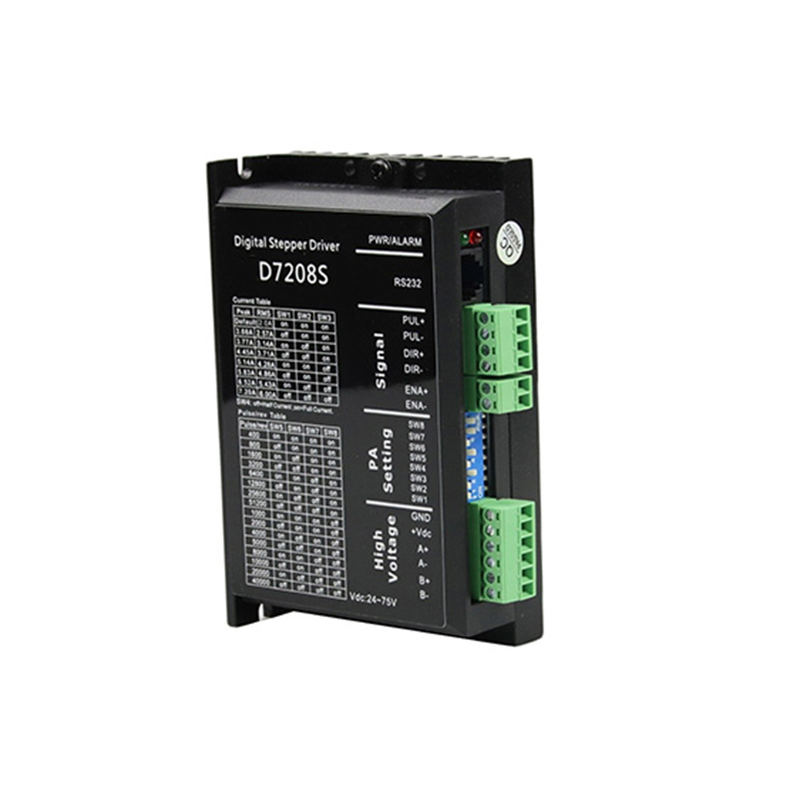

درایور استپر دیجیتال BFD7208S 0.1A - 7.2A 24- 75VDC برای استپر موتور نما 17-34

درایور میکرو استپر موتور:
● فناوری جدید DSP 32 بیتی
● نویز ارتعاشی بسیار کم
● ساخته شده در زیربخش بالا
● عملکرد تنظیم خودکار پارامتر هنگام روشن شدن
● کنترل جریان متغیر باعث کاهش
گرمایش موتور می شود
● جریان به طور خودکار در حالت استراحت نصف می شود
● می تواند موتورهای پله ای دو فاز 4، 6، 8 خط را هدایت کند
● ورودی سیگنال دیفرانسیل جداسازی نوری
● ساخته شده در زیربخش بالا
● فرکانس پاسخ پالس می تواند به 500 کیلوهرتز (200 کیلوهرتز پیش فرض کارخانه) برسد.
● محدوده تنظیمات Subdivision بین 200 تا 51200 است
● دارای عملکرد حفاظتی فشار بیش از حد، زیر فشار و جریان بیش از حد

مدل:
BFD7208S
برند:
BesFoc
MOQ:
10 عدد


در دسترس بودن:



پرس و جو کنید

توضیحات:

BFD7208S یک درایور جدید استپر موتور دیجیتال توسط JKONGMOTOR است. از آخرین فناوری پردازش دیجیتال 32 بیتی DSP استفاده می کند. الگوریتم کنترل درایو از فناوری پیشرفته جریان متغیر و فناوری پیشرفته تبدیل فرکانس استفاده می کند. راننده گرمایش کوچک، لرزش موتور کوچک و عملکرد پایدار دارد. کاربران می توانند هر بخش فرعی را در 200 ~ 51200 و هر مقدار فعلی در جریان نامی را برای برآورده کردن نیازهای برنامه در بیشتر موارد تنظیم کنند. به لطف فناوری میکرو زیربخش داخلی، حتی در شرایط زیربخش کم نیز می توان به اثر تقسیم بندی دست یافت. عملکرد نرم است و نویز در سرعت های کم، متوسط و بالا بسیار کم است. درایور عملکرد تنظیم خودکار پارامتر را یکپارچه می کند، که می تواند به طور خودکار پارامترهای عملیاتی بهینه را برای موتورهای مختلف ایجاد کند تا عملکرد موتور را به حداکثر برساند.

برنامه

مناسب برای انواع تجهیزات و ابزارهای اتوماسیون کوچک و متوسط مانند: دستگاه حکاکی، دستگاه علامت گذاری، دستگاه برش، روشنایی لیزر، پلاتر، دستگاه cnc، تجهیزات مونتاژ اتوماتیک و غیره. در تجهیزاتی که کاربر انتظار صدای کم و پید بالا را دارد، بسیار خوب استفاده می کند.

ویژگی های درایور BFD7208S:

فناوری جدید 32 بیتی DSP
نویز ارتعاشی بسیار کم
ساخته شده در زیربخش بالا
عملکرد تنظیم خودکار پارامتر هنگام روشن شدن
کنترل جریان متغیر کاهش می یابد
گرمایش موتور
جریان به طور خودکار در حالت استراحت نصف می شود
می تواند موتورهای پله ای دو فاز 4، 6، 8 خط را هدایت کند
ورودی سیگنال دیفرانسیل جداسازی نوری
فرکانس پاسخ پالس می تواند به 500 کیلوهرتز (200 کیلوهرتز پیش فرض کارخانه) برسد.
تنظیم فعلی مناسب است و می تواند بین 0.1 تا 7.2A را انتخاب کند
محدوده تنظیمات Subdivision بین 200 تا 51200 است
دارای عملکرد حفاظتی فشار بیش از حد، زیر فشار و جریان بیش از حد است

توضیحات درایور استپر موتور هیبریدی:

نام تجاری	بسفوک
مدل	BFD7208S
نوع درایور	درایور استپر
DC / AC	دی سی
ولتاژ ورودی	24 ولت - 75 ولت
جریان خروجی	0.1A - 7.2A
تنظیم زیربخش	8 (400 - 40000)
محیط ذخیره سازی	-20℃ - 80 ℃

استفاده از محیط و پارامترها

روش خنک کننده		خنک کننده طبیعی یا خنک کننده هوای اجباری
استفاده از محیط	مناسبت	نمی توان در کنار سایر تجهیزات گرمایشی قرار داد، باید از گرد و غبار، غبار روغن، گاز خورنده، رطوبت بسیار زیاد و محل ارتعاش قوی جلوگیری کرد، از داشتن گاز قابل احتراق و گرد و غبار رسانا جلوگیری کرد.
	دما	-5℃ ~ +50 درجه سانتیگراد
	رطوبت	40 × 90٪ RH
	ارتعاش	5.9m/s2MAX
دمای ذخیره سازی		-20 تا 80 ℃
با استفاده از ارتفاع		زیر 1000 متر
وزن		حدود 280 گرم

نشانگرهای الکتریکی

دستورالعمل	JKD7208S
دستورالعمل	حداقل	معمولی	حداکثر	واحد
جریان خروجی	0.1	-	7.2	الف
ولتاژ ورودی	24	48	75	VDC
کنترل جریان ورودی سیگنال	6	10	16	mA
رابط سیگنال کنترل	4.5	5	28	VDC

توضیحات سیگنال رابط:

پین ها	توابع
PUL	سیگنال پالس
مدیر	سیگنال جهت
VCC	جهت پالس منبع تغذیه را فعال می کند
ENA-	سیگنال را فعال کنید
A+	یک فاز موتور پله ای
الف-	یک فاز موتور پله ای
B+	فاز B استپر موتور
ب-	فاز B استپر موتور
GND	ورودی برق DC: 0 ولت
VDC	توان خروجی DC : 18 ~ 30 ولت

تنظیم فعلی

1) تنظیم جریان کاری (دینامیک).

حداکثر جریان خروجی	جریان متوسط خروجی	SW1	SW2	SW3	خود تنظیم فعلی
پیش‌فرض[2.0A]		روشن	روشن	روشن	هنگامی که SW1، SW2، SW3 خاموش هستند، جریان مورد نیاز را می توان با نرم افزار رایانه شخصی تنظیم کرد، حداکثر 7.2 A، وضوح 0.1 A. جریان پیش فرض 2 A بدون تنظیم است.
3.08A	2.57A	خاموش	روشن	روشن
3.77A	3.14A	روشن	خاموش	روشن
4.45A	3.71A	خاموش	خاموش	روشن
5.14A	4.28A	روشن	روشن	خاموش
5.83A	4.86A	خاموش	روشن	خاموش
6.52A	5.43A	روشن	خاموش	خاموش
7.20A	6.00 آمپر	خاموش	خاموش	خاموش

2) تنظیم جریان استاتیک

جریان استاتیک را می توان با تنظیمات سوئیچ DIP SW4 تنظیم کرد، خاموش به این معنی است که جریان استاتیک به نصف جریان پویا تنظیم می شود، روشن به این معنی است که جریان استاتیک و جریان دینامیکی یکسان است. SW4 باید برای استفاده عمومی خاموش شود، می تواند گرمایش موتور و راننده را کاهش دهد. حدود 400 میلی‌ثانیه پس از توقف قطار پالس، به طور خودکار به نصف جریان کاهش می‌یابد (60 درصد مقدار واقعی)، گرما از نظر تئوری به 30 درصد کاهش می‌یابد.

2. تنظیمات زیربخش

گام/دور در دقیقه	SW5	SW6	SW7	SW8
400	روشن	روشن	روشن	روشن
800	خاموش	روشن	روشن	روشن
1600	روشن	خاموش	روشن	روشن
3200	خاموش	خاموش	روشن	روشن
6400	روشن	روشن	خاموش	روشن
12800	خاموش	روشن	خاموش	روشن
25600	روشن	خاموش	خاموش	روشن
51200	خاموش	خاموش	خاموش	روشن
1000	روشن	روشن	روشن	خاموش
2000	خاموش	روشن	روشن	خاموش
4000	روشن	خاموش	روشن	خاموش
5000	خاموش	خاموش	روشن	خاموش
8000	روشن	روشن	خاموش	خاموش
10000	خاموش	روشن	خاموش	خاموش
20000	روشن	خاموش	خاموش	خاموش
40000	خاموش	خاموش	خاموش	خاموش
