موتور پله خطی خطی T از نوع T

موتور پله خطی خطی T از نوع T چیست؟

یک موتور پله ای خطی نوعی موتور الکتریکی است که پالس های الکتریکی را به حرکت خطی تبدیل می کند. بر خلاف موتورهای چرخشی ، که باعث ایجاد حرکت چرخشی می شوند ، یک موتور پله ای خطی حرکت خطی مستقیم را در طول یک مسیر مستقیم تولید می کند. مکانیسم پیچ سرب از نوع T خارجی یک مؤلفه مهم است که به موتور اجازه می دهد تا با دقت بالا و انتقال نیرو در سیستم های حرکتی خطی دست یابد.
پیچ سرب از نوع T به پیچ سرب با پیکربندی موضوع بی نظیر خارجی اشاره دارد ، که به طور معمول برای تبدیل حرکت چرخشی به حرکت خطی استفاده می شود. به آن 'خارجی' گفته می شود زیرا نخ ها در قسمت بیرونی شافت پیچ قرار دارند که باعث بهبود ظرفیت بارگذاری شده و باعث کاهش واکنش می شود. ترکیبی از موتور پله ای و یک سیستم پیچ سرب باعث می شود موتور خطی خط خطی پیچ T-Type Type Type یک انتخاب عالی برای برنامه هایی که نیاز به دقت ، قابلیت اطمینان و تکرار دارند ، انتخاب کند.

BESFOC موتور خطی خطی T از نوع T

BESFOC چهار میله پیچ سرب مختلف ، از جمله پیچ سرب نوع T خارجی ، پیچ توپ خارجی ، پیچ اسیر و غیر اسیر ، اندازه موتور خطی از Neam 8 11 14 17 23 24 34 را ارائه می دهد.

NEMA 8 موتور استپر خطی از نوع T نوع T

NEMA8 (20 میلی متر) موتور خطی خطی T از نوع T دارای ویژگی های اندازه کوچک ، کارایی بالا ، دوام طولانی ، سر و صدای کم و راندمان بالا است. اندازه پایه 20 میلی متر است و طول بدن در 30 میلی متر و 38 میلی متر در دسترس است.

اختیاری: اتصالات ، درایورهای یکپارچه ...

مدل

زاویه پله

مرحله

نوع شفت

سیم

طول بدن

جاری

مقاومت

القاء

گشتاور

رهبری شماره

بی تحرکی روتور

وزن

(°)

(ل) میلی متر

بوها

مگس

N.CM

شماره

G.CM²

کلوت

BF20HST30-0604

1.8

پیچ نوع T

اتصال

0.6

6.5

1.7

1.8

0.05

BF20HST38-0604

1.8

پیچ نوع T

اتصال

0.6

2.2

0.08

NEMA 11 موتور پله خطی از نوع T نوع T

NEMA11 (28 میلی متر) موتور خطی خطی T از نوع T دارای ویژگی های اندازه کوچک ، کارایی بالا ، دوام طولانی ، سر و صدای کم و راندمان بالا است. اندازه پایه 28 میلی متر است و طول بدن در 32 میلی متر ، 45 میلی متر و 51 میلی متر در دسترس است.

اختیاری: اتصالات ، گیربکس ، رمزگذار ، درایورهای داخلی یکپارچه ...

مدل	زاویه پله	مرحله	نوع شفت	سیم	طول بدن	جاری	مقاومت	القاء	گشتاور	رهبری شماره	بی تحرکی روتور	وزن
مدل	(°)	/	/	/	(ل) میلی متر	بوها	ω	مگس	N.CM	شماره	G.CM²	کلوت
BF28HST32-0674	1.8	2	پیچ نوع T	سیم مستقیم	32	0.67	5.6	3.4	6	4	9	0.11
BF28HST45-0674	1.8	2	پیچ نوع T	سیم مستقیم	45	0.67	6.8	4.9	9.5	4	12	0.14
BF28HST51-0674	1.8	2	پیچ نوع T	سیم مستقیم	51	0.67	9.2	7.2	12	4	18	0.2

NEMA 14 موتور پله خطی از نوع T نوع T

NEMA14 (35 میلی متر) موتور خطی خطی T از نوع T دارای ویژگی های اندازه کوچک ، عملکرد بالا ، دوام طولانی ، نویز کم و راندمان بالا است. اندازه پایه 35 میلی متر است و طول بدن در 28 میلی متر ، 34 میلی متر و 42 میلی متر در دسترس است.

اختیاری: اتصالات ، گیربکس ، رمزگذار ، درایورهای داخلی یکپارچه ...

مدل	زاویه پله	مرحله	نوع شفت	سیم	طول بدن	جاری	مقاومت	القاء	گشتاور	رهبری شماره	بی تحرکی روتور	وزن
مدل	(°)	/	/	/	(ل) میلی متر	بوها	ω	مگس	N.CM	شماره	G.CM²	کلوت
BF35HST28-0504	1.8	2	پیچ نوع T	سیم مستقیم	28	0.5	20	14	10	4	11	0.13
BF35HST34-1004	1.8	2	پیچ نوع T	سیم مستقیم	34	1	2.7	4.3	14	4	13	0.17
BF35HST42-1004	1.8	2	پیچ نوع T	سیم مستقیم	42	1	3.8	3.5	20	4	23	0.22

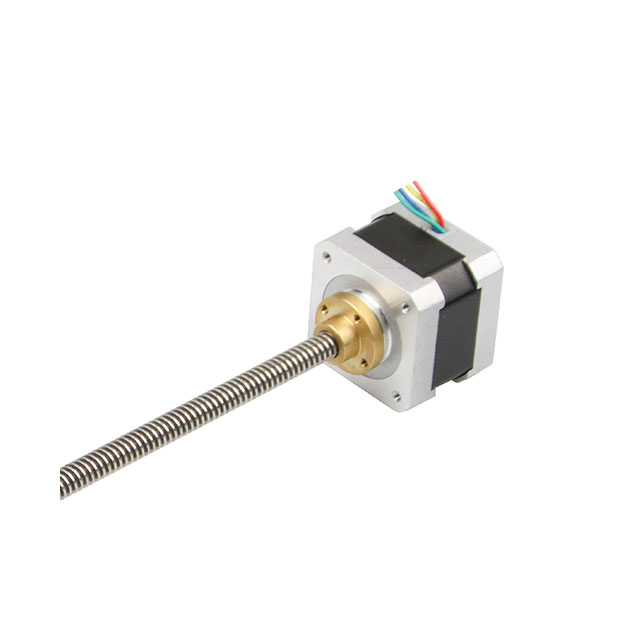

NEMA 17 موتور پله خطی از نوع T نوع T

NEMA17 (42 میلی متر) موتور خطی خطی T از نوع T دارای ویژگی های اندازه کوچک ، کارایی بالا ، دوام طولانی ، نویز کم و راندمان بالا است. اندازه پایه 42 میلی متر است و طول بدن در 34 میلی متر ، 40 میلی متر ، 48 میلی متر و 60 میلی متر در دسترس است.

اختیاری: اتصالات ، گیربکس ، رمزگذار ، درایورهای داخلی یکپارچه ...

مدل	زاویه پله	مرحله	نوع شفت	سیم	طول بدن	جاری	مقاومت	القاء	گشتاور	رهبری شماره	بی تحرکی روتور	وزن
مدل	(°)	/	/	/	(ل) میلی متر	بوها	ω	مگس	N.CM	شماره	G.CM²	کلوت
BF42HST34-1334	1.8	2	پیچ نوع T	سیم مستقیم	34	1.33	2.1	2.5	26	4	34	0.22
BF42HST40-1704	1.8	2	پیچ نوع T	سیم مستقیم	40	1.7	1.5	2.3	42	4	54	0.28
BF42HST48-1684	1.8	2	پیچ نوع T	سیم مستقیم	48	1.68	1.65	2.8	44	4	68	0.35
BF42HST60-1704	1.8	2	پیچ نوع T	سیم مستقیم	60	1.7	3	6.2	7.3	4	102	0.55

NEMA 23 موتور خطی خطی T از نوع T

NEMA23 (57 میلی متر) موتور خطی خطی T از نوع T دارای ویژگی های اندازه کوچک ، کارایی بالا ، دوام طولانی ، نویز کم و راندمان بالا است. اندازه پایه 57 میلی متر است و طول بدن در 41 میلی متر ، 51 میلی متر ، 56 میلی متر ، 76 میلی متر ، 82 میلی متر ، 100 میلی متر و 112 میلی متر در دسترس است.

اختیاری: اتصالات ، گیربکس ، رمزگذار ، درایورهای داخلی یکپارچه ...

مدل	زاویه پله	مرحله	نوع شفت	سیم	طول بدن	جاری	مقاومت	القاء	گشتاور	رهبری شماره	بی تحرکی روتور	وزن
مدل	(°)	/	/	/	(ل) میلی متر	بوها	ω	مگس	NM	شماره	G.CM²	کلوت
BF57HST41-2804	1.8	2	پیچ نوع T	سیم مستقیم	41	2.8	0.7	1.4	0.55	4	150	0.47
BF57HST51-2804	1.8	2	پیچ نوع T	سیم مستقیم	51	2.8	0.83	2.2	1.01	4	230	0.59
BF57HST56-2804	1.8	2	پیچ نوع T	سیم مستقیم	56	2.8	0.9	3	1.2	4	280	0.68
BF57HST76-2804	1.8	2	پیچ نوع T	سیم مستقیم	76	2.8	1.1	3.6	1.89	4	440	1.1
BF57HST82-3004	1.8	2	پیچ نوع T	سیم مستقیم	82	3.0	1.2	4.0	2.1	4	600	1.2
BF57HST100-3004	1.8	2	پیچ نوع T	سیم مستقیم	100	3.0	0.75	3.0	3.0	4	700	1.3
BF57HST112-3004	1.8	2	پیچ نوع T	سیم مستقیم	112	3.0	1.6	7.5	3.0	4	800	1.4

اجزای یک موتور پله ای خطی پیچ سرب نوع T خارجی

موتور مرحله : مؤلفه اصلی که حرکت دقیق و مرحله به مرحله را برای حرکت دقیق خطی ایجاد می کند.
پیچ سرب از نوع T : یک پیچ تخصصی با نخ خارجی ، که برای ظرفیت بار بالا و حداقل عکس العمل ساخته شده است.
مهره : مؤلفه ای که در امتداد پیچ سرب حرکت می کند و قدرت موتور را به حرکت خطی تبدیل می کند.
مسکن : یک قاب ساختاری که پیچ موتور و سرب را حفظ می کند ، و با حفظ تراز مناسب.
یاتاقان ها : مؤلفه هایی که اصطکاک را به حداقل می رساند و از حرکت صاف در طول پیچ سرب اطمینان می یابد.

چگونه یک موتور خطی پیچ خطی از نوع T-Type Lead Lead Lead چگونه کار می کند؟

زوج های پیچ سرب از نوع T با موتور پله ای برای ارائه حرکت خطی. موتور پله در مراحل دقیق و گسسته حرکت می کند و پیچ سرب را بین 0.9 و 1.8 درجه در هر مرحله چرخانده است. این حرکات کوچک و کنترل شده ، موتور خطی خط خطی پیچ T-Type را برای دستیابی به دقت استثنایی قادر می سازد.

هنگامی که موتور می چرخد ، نخ های پیچ سرب با مهره مش مشبک می شوند و آن را در طول طول پیچ رانندگی می کنند. قرارگیری خارجی موضوعات ، مقاومت و مقاومت برتر در برابر تغییر شکل را فراهم می کند-این سیستم را برای برنامه های کاربردی با بار بالا ایده آل می کند. از طریق طراحی دقیق ، مهره به راحتی و به طور مداوم در امتداد پیچ سرب با حداقل عکس العمل حرکت می کند و هم دقت و هم کارآیی را ارائه می دهد.

مزایای استفاده از موتور پله خطی پیچ خطی T-Type External Type

1. دقت و دقت

یکی از مهمترین مزایای موتور خطی خط خطی پیچ T-Type Type Type ، دقت بالایی آن است. توانایی موتور پله ای در انجام حرکات دقیق و افزایشی به موقعیت بسیار دقیق تبدیل می شود. این امر باعث می شود تا برنامه هایی که در آن دقت بسیار مهم است ، مانند دستگاه های CNC ، چاپگرهای سه بعدی و روباتیک ایده آل باشد.

2. واکنش شدید کاهش یافته است

واکنش شدید یا حرکتی جزئی که هنگام معکوس کردن جهت رخ می دهد ، می تواند دقت یک سیستم حرکتی را کاهش دهد. طراحی پیچ سرب از نوع T- نوع به طور خاص برای به حداقل رساندن واکنش مجدد در نظر گرفته شده است. موضوعات خارجی با مهره ایمن تر می شوند و هر بازی ناخواسته را کاهش می دهند و راندمان کلی سیستم را بهبود می بخشند.

3. ظرفیت بار بالا

نخ های خارجی پیچ سرب نوع T برای تحمل بارهای بالاتر از طرح های پیچ سنتی سرب طراحی شده اند. این امر باعث می شود سیستم برای استفاده در برنامه هایی که نیاز به حرکت بارهای سنگین با قابلیت اطمینان بالا مانند ماشین آلات صنعتی و سیستم های خودکار دارند ، ایده آل باشد.

4. حرکت صاف

به لطف ترکیب موتور پله و پیچ سرب ، این سیستم ها حرکت صاف و مداوم را ارائه می دهند. این امر تضمین می کند که این سیستم می تواند در برنامه هایی که صاف بودن عملکرد بسیار مهم است ، مانند دستگاه های پزشکی یا ابزارهای تولید با دقت بالا انجام دهد.

5. نگهداری مقرون به صرفه و کم

موتور پله خطی پیچ خطی سرب از نوع T یک راه حل نسبتاً مقرون به صرفه در مقایسه با سایر اشکال محرک های خطی است. علاوه بر این ، طراحی ساده نیاز به نگهداری مکرر را کاهش می دهد و آن را به یک گزینه کم نظیر برای استفاده طولانی مدت تبدیل می کند.

موتور پله خطی پیچ خطی T-Type External Type با دقت ، قدرت و قابلیت اطمینان در یک بسته قدرتمند ترکیب شده است. از دستگاه های CNC و چاپگرهای سه بعدی گرفته تا روباتیک و دستگاه های پزشکی ، این فناوری از محرک های خطی سنتی در عملکرد پیشی می گیرد. توانایی آن در ارائه حرکت صاف ، دقیق و مداوم ، آن را در صنایعی که نیاز به سیستم های حرکتی با کیفیت بالا دارند ، ضروری کرده است.

برنامه های کاربردی موتورهای پله خطی پیچ خطی T-Type External Type

موتور پله خطی پیچ خطی سرب از نوع T در طیف گسترده ای از صنایع و برنامه های کاربردی استفاده می شود. توانایی آن در ارائه حرکت خطی دقیق و قابل اعتماد ، آن را به یک انتخاب ارجح در بخش های مختلف تبدیل کرده است. در اینجا برخی از برنامه های قابل توجه وجود دارد:

1. دستگاه های CNC

در دنیای کنترل عددی رایانه (CNC) ، دقت مهم است. موتور پله خطی خطی پیچ T-Type Type از نوع T-Type به دستگاه های CNC اجازه می دهد تا حرکات بسیار دقیقی را بدست آورند و آنها را قادر می سازد تا مواد را با دقت شدید حک کرده و شکل دهند. کاهش واکنش و حرکت صاف به ویژه در این محیط های با دقت بالا بسیار مهم است.

2. چاپ سه بعدی

چاپگرهای سه بعدی به شدت به حرکت خطی دقیق برای ساخت لایه اشیاء به صورت لایه متکی هستند. موتور خطی خطی پیچ خطی T-Type Lead به طور گسترده ای در چاپگرهای سه بعدی مورد استفاده قرار می گیرد تا اطمینان حاصل شود که سر چاپ با موقعیت دقیق حرکت می کند و از صحت هر لایه چاپی و کیفیت کلی شیء اطمینان می دهد.

3 رباتیک

در روباتیک ، حرکت دقیق و کنترل شده برای عملکرد مناسب ضروری است. چه برای اسلحه های روباتیک ، سیستم های سروو یا خطوط مونتاژ خودکار باشد ، این موتورهای پله ای امکان موقعیتی صاف و دقیق را فراهم می کنند ، که برای برنامه های رباتیک که نیاز به عملکرد مداوم در دوره های طولانی دارند ، بسیار مهم است.

4. محرک های خطی خودکار

محرک های خطی ، که حرکت چرخشی را به حرکت خطی تبدیل می کنند ، اغلب برای کارآیی و دوام به سیستم های پیچ سرب متکی هستند. پیچ سرب از نوع T- نوع T-Type قدرت و دقت لازم را برای انجام کارهایی از قبیل باز و بسته شدن درب ، تنظیم سیستم عامل ها یا قرار دادن قطعات مکانیکی در ماشین آلات خودکار فراهم می کند.

5. دستگاه های پزشکی

در کاربردهای پزشکی ، دقت برای ایمنی و صحت بسیار مهم است. موتورهای پله ای خطی پیچ خطی از نوع T از نوع T از نوع T-Type در دستگاه های پزشکی مانند روبات های جراحی ، تجهیزات تشخیصی و موارد دیگر استفاده می شود ، جایی که برای عملکرد بهینه نیاز به حرکت خطی بسیار کنترل شده و دقیق است.
