Shtëpi / Qendra e Produkteve / Motor linear stepper / Motor stepper linear jo-kaptive

Motor stepper linear jo-kaptive

Çfarë është një motor stepper linear jo-kaptive?

Një motor stepper linear jo-kaptive është një lloj motori elektrik që konverton pulset elektrike në lëvizje lineare në hapa diskrete. Ndryshe nga motorët hapës linearë të kapshëm, të cilët kanë një dado fikse ose një komponent mekanik për të parandaluar çdo lëvizje të dados nga vidhosja e plumbit, motorët hapës linearë jo të kapur funksionojnë me një dado lundruese që mund të lëvizë lirshëm përgjatë vidës kryesore.

Në një sistem jo të mbyllur, dado nuk është e fiksuar brenda një kutie dhe mund të lëvizë lirshëm mbi boshtin e vidës ndërsa motori rrotullohet. Ky dizajn lejon lëvizje më fleksibël dhe i mundëson motorit të trajtojë konfigurime të ndryshme ngarkese me shkathtësi më të madhe.



Motori me hapës linear i jashtëm BesFoc i tipit T

BesFoc ofron katër shufra të ndryshme me vidhos plumbi, duke përfshirë vidën e jashtme të tipit T, vidën e jashtme të topit, vidën kapëse dhe jo kapëse, madhësitë lineare të motorit nga neam 8 11 14 17 23 24 34.

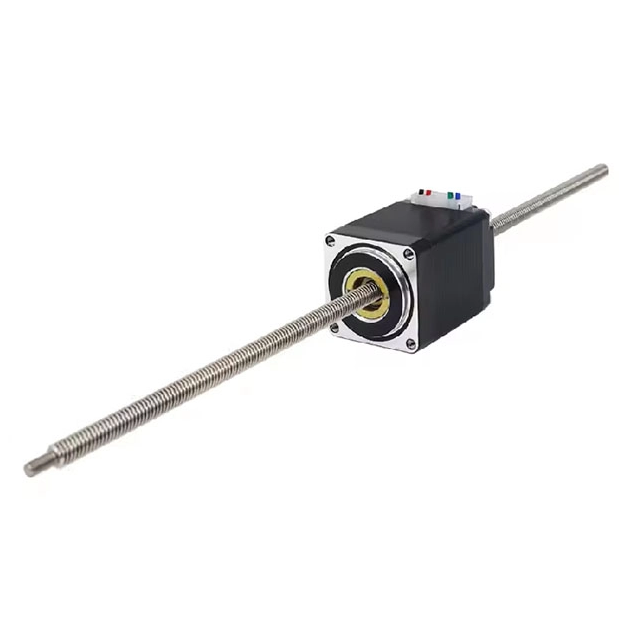

Motor stepper linear të tipit përmes

NEMA 8 Motor linear hapës jo-kaptive

Motori stepper linear jo-kaptive NEMA8 (20 mm) ka karakteristikat e madhësisë së vogël, performancës së lartë, qëndrueshmërisë së gjatë, zhurmës së ulët dhe efikasitetit të lartë. Një shumëllojshmëri e gjatësive të motorit, prizave të vidhave dhe goditjeve të vidhave ofrohen që klientët të zgjedhin lirisht.
Opsionale: Lidhës...
Model Këndi i hapit Faza Lloji i boshtit Tela Gjatësia e trupit Aktuale Rezistenca Induktiviteti Mbajtja e çift rrotullues Plumbat Nr. Inercia e rotorit Pesha
(°) / / / (L) mm A Ω mH N.cm Nr. g.cm2 kg
BF20HSC30-0604 1.8 2 Nëpërmjet vidhos Lidhës 30 0.6 6.5 1.7 1.8 4 2 0.05
BF20HSC38-0604 1.8 2 Nëpërmjet vidhos Lidhës 38 0.6 9 3 2.2 4 3 0.08

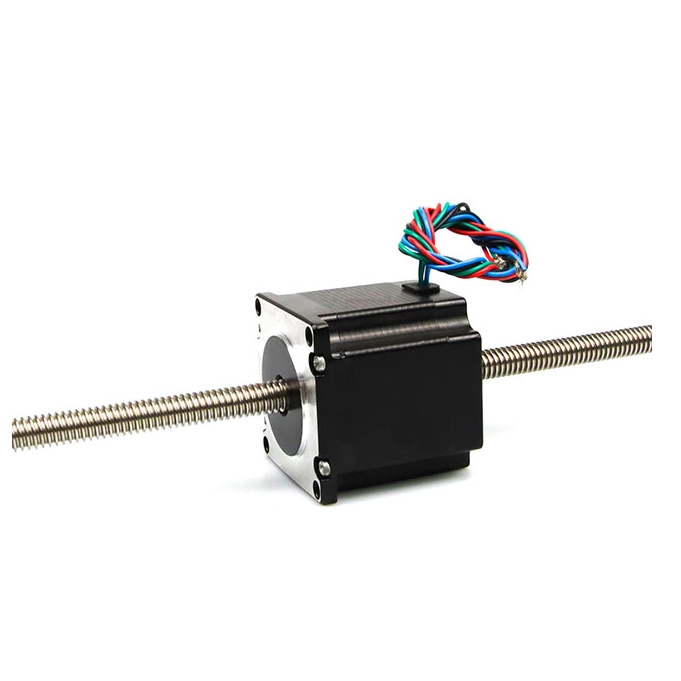

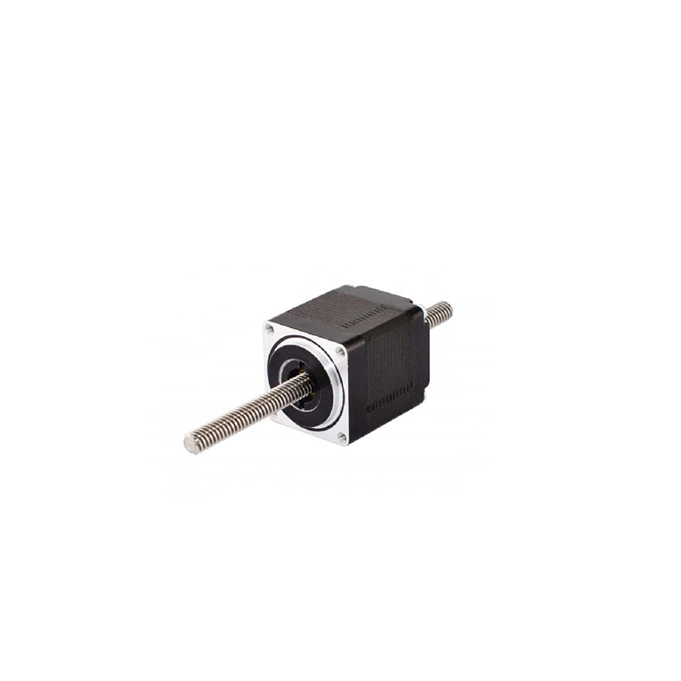

Motor stepper linear të tipit përmes

NEMA 11 Motor linear hapësor jo-kaptive

Motori stepper linear jo-kaptive NEMA11 (28 mm) ka karakteristikat e madhësisë së vogël, performancës së lartë, qëndrueshmërisë së gjatë, zhurmës së ulët dhe efikasitetit të lartë. Një shumëllojshmëri e gjatësive të motorit, prizave të vidhave dhe goditjeve të vidhave ofrohen që klientët të zgjedhin lirisht.
Opsionale: Lidhës...
Model Këndi i hapit Faza Lloji i boshtit Tela Gjatësia e trupit Aktuale Rezistenca Induktiviteti Mbajtja e çift rrotullues Plumbat Nr. Inercia e rotorit Pesha
(°) / / / (L) mm A Ω mH N.cm Nr. g.cm2 kg
BF28HSC32-0674 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 32 0.67 5.6 3.4 6 4 9 0.11
BF28HSC45-0674 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 45 0.67 6.8 4.9 9.5 4 12 0.14
BF28HSC51-0674 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 51 0.67 9.2 7.2 12 4 18 0.2

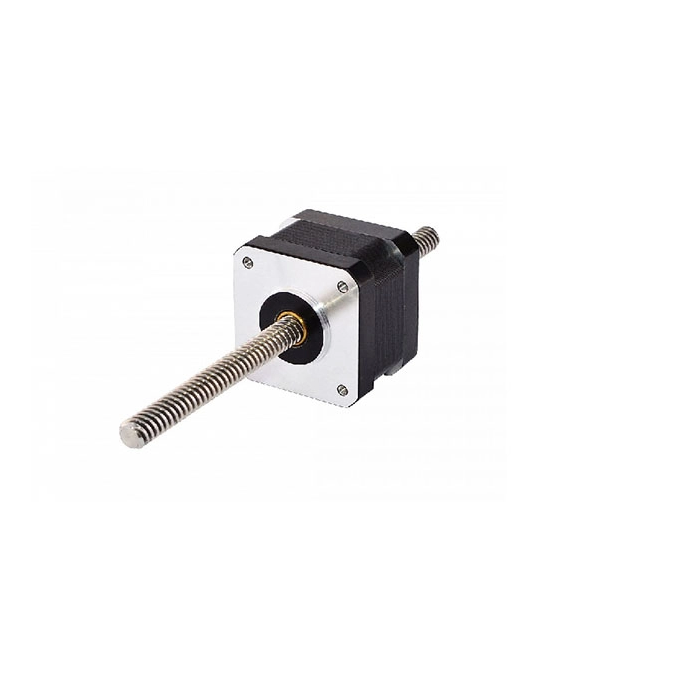

Përmes motorit linear stepper

NEMA 14 Motori hapës linear jo-kaptive

Motori stepper linear jo-kaptive NEMA14 (35 mm) ka karakteristikat e madhësisë së vogël, performancës së lartë, qëndrueshmërisë së gjatë, zhurmës së ulët dhe efikasitetit të lartë. Gjatësi të ndryshme të motorit, kapakët e vidhave dhe goditjet e vidhave sigurohen që klientët të zgjedhin lirisht.
Opsionale: Lidhës...
Model Këndi i hapit Faza Lloji i boshtit Tela Gjatësia e trupit Aktuale Rezistenca Induktiviteti Mbajtja e çift rrotullues Plumbat Nr. Inercia e rotorit Pesha
(°) / / / (L) mm A Ω mH N.cm Nr. g.cm2 kg
BF35HSC28-0504 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 28 0.5 20 14 10 4 11 0.13
BF35HSC34-1004 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 34 1 2.7 4.3 14 4 13 0.17
BF35HSC42-1004 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 42 1 3.8 3.5 20 4 23 0.22
Motor stepper linear të tipit përmes

NEMA 17 Motor linear hapësor jo-kaptive

Motori stepper linear jo-kaptive NEMA17 (42 mm) ka karakteristikat e madhësisë së vogël, performancës së lartë, qëndrueshmërisë së gjatë, zhurmës së ulët dhe efikasitetit të lartë. Gjatësi të ndryshme të motorit, kapakët e vidhave dhe goditjet e vidhave sigurohen që klientët të zgjedhin lirisht.
Opsionale: Lidhës...
Model Këndi i hapit Faza Lloji i boshtit Tela Gjatësia e trupit Aktuale Rezistenca Induktiviteti Mbajtja e çift rrotullues Plumbat Nr. Inercia e rotorit Pesha
(°) / / / (L) mm A Ω mH N.cm Nr. g.cm2 kg
BF42HSC34-1334 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 34 1.33 2.1 2.5 26 4 34 0.22
BF42HSC40-1704 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 40 1.7 1.5 2.3 42 4 54 0.28
BF42HSC48-1684 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 48 1.68 1.65 2.8 44 4 68 0.35
BF42HSC60-1704 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 60 1.7 3 6.2 7.3 4 102 0.55
Motor stepper linear të tipit përmes

NEMA 23 Motor linear hapësor jo-kaptive

Motori hapës linear jo-kaptive NEMA23 (57 mm) ka karakteristikat e madhësisë së vogël, performancës së lartë, qëndrueshmërisë së gjatë, zhurmës së ulët dhe efikasitetit të lartë. Gjatësi të ndryshme të motorit, kapakët e vidhave dhe goditjet e vidhave sigurohen që klientët të zgjedhin lirisht.
Opsionale: Lidhës.....
Model Këndi i hapit Faza Lloji i boshtit Tela Gjatësia e trupit Aktuale Rezistenca Induktiviteti Mbajtja e çift rrotullues Plumbat Nr. Inercia e rotorit Pesha
(°) / / / (L) mm A Ω mH Nm Nr. g.cm2 kg
BF57HSC41-2804 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 41 2.8 0.7 1.4 0.55 4 150 0.47
BF57HSC51-2804 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 51 2.8 0.83 2.2 1.01 4 230 0.59
BF57HSC56-2804 1.8 2 Nëpërmjet vidhos Teli i drejtpërdrejtë 56 2.8 0.9 2.5 1.26 4 280 0.68
BF57HSC76-2804 1.8 2 Përmes vidhës Teli i drejtpërdrejtë 76 2.8 1.1 3.6 1.89 4 440 1.1
BF57HSC82-3004 1.8 2 Përmes vidhës Teli i drejtpërdrejtë 82 3.0 1.2 4.0 2.1 4 600 1.2
BF57HSC100-3004 1.8 2 Përmes vidhës Teli i drejtpërdrejtë 100 3.0 0.75 3.0 3.0 4 700 1.3
BF57HSC112-3004 1.8 2 Përmes vidhës Teli i drejtpërdrejtë 112 3.0 1.6 7.5 3.0 4 800 1.4

Si funksionon një motor linear stepper jo-kaptive?

Parimi i funksionimit të një motori hapësor linear jo të kapshëm është i ngjashëm me atë të motorëve të tjerë stepper, por me disa dallime kryesore:

1. Aktivizimi i pulsit elektrik :

Motori merr impulse elektrike nga një kontrollues, duke aktivizuar mbështjelljet e motorit në mënyrë sekuenciale. Kjo krijon një fushë magnetike që tërheq ose zmbraps rotorin, duke bërë që ai të rrotullohet me hapa të vegjël (zakonisht 0,9° deri në 1,8° për hap, në varësi të llojit të motorit).

2. Lëvizja e arrës :

Lëvizja rrotulluese e motorit stepper transferohet në një vidë plumbi, e cila është një bosht filetuar që angazhohet me arrë. Në rastin e një motori hapësor linear jo të kapshëm, dado është e lirë të lëvizë përgjatë gjatësisë së vidës së plumbit pa u kufizuar në një pozicion fiks.

3. Zhvendosja lineare :

Ndërsa motori rrotullohet, dado lëviz gradualisht përgjatë vidës së plumbit, duke krijuar lëvizje lineare. Zhvendosja lineare korrespondon me numrin e hapave që bën motori, me çdo hap që kontribuon në distancën totale të lëvizur nga dado.

4. Dizajni falas i arrave :

Në një konfigurim jo të kapshëm, dado lëviz lirshëm përgjatë vidës së plumbit dhe nuk kufizohet brenda një strehe. Ky dizajn lejon arrë të udhëtojë në distanca më të gjata pa pengesa, duke siguruar lëvizje më të butë dhe fleksibilitet në disa aplikacione.


Pse të zgjidhni një motor linear stepper jo-kaptive?

Zgjedhja e një motori stepper linear jo të kapshëm ofron disa avantazhe, veçanërisht për aplikacionet që kërkojnë saktësi, fleksibilitet dhe kosto-efektivitet. Aftësia për të lëvizur lirshëm dado përgjatë vidës së plumbit lejon distanca më të gjata udhëtimi, lëvizje më të qetë dhe fërkime të reduktuara, ndërsa dizajni i thjeshtë e bën atë një zgjidhje më të përballueshme dhe të besueshme në krahasim me sistemet e kapjes. Për më tepër, reduktimi i reagimit të kundërt dhe efikasiteti i lartë i bën motorët jo-captive një zgjedhje kryesore për industritë ku lëvizja e saktë është një përparësi kryesore.



Përparësitë e motorëve hapësorë linearë jo-kaptive

Motori stepper linear jo i kapshëm ofron disa përparësi kryesore, duke e bërë atë një opsion të përshtatshëm për një gamë të gjerë aplikimesh. Këtu janë përfitimet kryesore:

1. Fleksibilitet më i madh

2. Lëvizje e qetë dhe efikase

3. Dizajn më i thjeshtë

4. Reduktimi i reagimit

5. Me kosto efektive



Aplikimet e motorëve hapësorë linearë jo-kaptive

Motori stepper linear jo i kapshëm është i përshtatshëm për një shumëllojshmëri të gjerë aplikimesh, veçanërisht kur kërkohet lëvizje lineare e saktë dhe e besueshme. Disa nga aplikacionet kryesore përfshijnë:

1. Robotika dhe Sistemet e Automatizimit

2. Printimi 3D

3. Pajisjet mjekësore

4. Makinat CNC

5. Pajisje laboratorike

6. Sistemet optike dhe imazherike

Pyetjet e shpeshta të motorit hapësor linear jo të kapur të personalizuar

  • Pyetje Çfarë është një motor linear stepper dhe si funksionon një motor stepper linear jo i kapshëm?

    Një motor linear stepper konverton sinjalet e pulsit në lëvizje lineare të kontrolluar dhe një motor linear stepper jo i izoluar përdor një dado lëvizëse të lirë në vidhën e kalimit për lëvizje fleksibël dhe të qetë në vijë të drejtë.

  • Pyetje: Cilat janë avantazhet kryesore të një motori hapësor linear jo të kapshëm në krahasim me aktivizuesit e tjerë linearë?

    Motorët stepper linearë jo të kapshëm ofrojnë lëvizje të qetë, reduktim të reagimit, fleksibilitet më të madh, efikasitet të lartë dhe një dizajn të thjeshtë që është me kosto efektive.

  • Pyetje Pse një klient do të zgjidhte një motor hapësor linear jo të kapshëm për sistemet e automatizimit?

    A Konsumatorët i zgjedhin ato për detyra të sakta të lëvizjes lineare në robotikë, makina CNC, printime 3D dhe sisteme laboratorike ku nevojitet një lëvizje e besueshme në vijë të drejtë.

  • Pyetje: Çfarë madhësish të motorëve hapës linearë jo të kapshëm disponohen nga Besfoc?

    Një Besfoc ofron motorë stepper linearë jo të kapshëm në madhësi NEMA 8, NEMA 11, NEMA 14, NEMA 17 dhe NEMA 23 me gjatësi të ndryshme trupi dhe kapakë vidhash.

  • Q Cilat opsione personalizimi janë të disponueshme për një motor linear stepper përmes shërbimeve të personalizuara OEM ODM?

    Opsionet e personalizuara të një OEM ODM përfshijnë zgjedhjen e prizës dhe gjatësisë së vidës, dimensionet e trupit, llojet e boshtit dhe lidhësit, koduesin, frenat ose opsionet e integruara të drejtuesit.

  • Q A mundet Besfoc të mbështesë specifikimet e pllakës dhe goditjes me vida me porosi për motorët hapësorë linearë jo të kapur?

    Një Po Besfoc mund të përshtasë vlerat e prizës së vidhave dhe distancat e goditjes për të përmbushur kërkesat unike të lëvizjes përmes dizajnit të personalizuar OEM ODM.

  • P A janë koduesit të disponueshëm si opsion në motorët hapësorë linearë jo të kapshëm?

    A Po klientët mund të kërkojnë kodues opsionalë për të ofruar reagime të pozicionit për kontroll më të saktë.

  • Pyetje: Si përfiton nga dizajni i dados me lëvizje të lirë motorët hapësorë linearë jo të kapur?

    A Dadoja e lirë lejon distanca më të gjata udhëtimi pa kufizime të strehës dhe siguron lëvizje më të adaptueshme për konfigurime të ndryshme ngarkese.

  • P A mund të konfigurohen motorët stepper linearë jo të kapshëm me frena ose kuti marshi?

    A Po Shërbimet e personalizuara OEM ODM mund të shtojnë frena ose kuti ingranazhesh për të përmirësuar kontrollin e ngarkesës dhe saktësinë e ndalimit.

  • Q Çfarë rendimenti çift rrotullues mund të ofrojnë motorët hapësorë linearë jo të kapshëm Besfoc?

    A Në varësi të madhësisë dhe konfigurimit, këta motorë mund të japin çift rrotullues mbajtës nga disa N·cm deri në disa N·m të përshtatshëm për aplikime lineare më të rënda.

  • P A janë motorët hapësorë linearë jo të kapshëm të përshtatshëm për lëvizje të gjata udhëtimi?

    A Po dizajni mbështet lëvizjet e gjata të udhëtimit dhe lëvizjen lineare me saktësi të lartë, ideale për pozicionim me rreze më të gjatë.

  • Q A mundet Besfoc të personalizojë parametrat elektrikë si numërimi i rrymës ose fazave për motorët linearë Stepper?

    A Po Shërbimet e personalizuara OEM ODM lejojnë specifikimin e parametrave elektrikë si vlerësimet e rrymës dhe këndi i hapave për t'iu përshtatur kërkesave të sistemit.

  • Pyetje Cilat industri përfitojnë më shumë nga motorët hapësorë linearë jo të kapshëm?

    Industri të tilla si robotika, mjekësia, automatizimi, imazhet optike dhe pajisjet laboratorike përfitojnë nga këto pajisje të lëvizjes lineare me saktësi të lartë.

  • Pyetje Si e përmirëson reduktimin e reagimit të kundërt performancën e lëvizjes në një motor stepper linear jo të kapshëm?

    Një reagim i reduktuar rrit përsëritshmërinë dhe saktësinë në detyrat e pozicionimit duke e bërë sistemin më të besueshëm në lëvizje dinamike.

  • P A mund të projektohen motorët hapës linearë jo të izoluar për mbrojtje mjedisore ose përdorim të ashpër?

    Një Po Besfoc mund të ofrojë veçori të mbrojtjes së mjedisit dhe komponentë të fortë për kushte specifike funksionimi përmes personalizimit.

  • Pyetje Si i trajton Besfoc OEM ODM oraret e personalizuara për porositë lineare Stepper Motor?

    Një Besfoc përdor në prodhimin e shtëpisë dhe mbështetjen e dizajnit për të ofruar kohë konkurruese për mostrat dhe porositë e personalizuara me shumicë.

  • Pyetje Çfarë mbështetje teknike ofron Besfoc për integrimin e motorëve stepper linearë jo të kapshëm?

    Një Besfoc ofron mbështetje teknike duke përfshirë zgjedhjen e produktit, udhëzimet për instalime elektrike dhe konfigurimin e performancës optimale.

  • Q A janë lidhësit dhe telat e plumbit të personalizueshëm për motorët stepper linearë jo të kapshëm?

    A Po klientët mund të zgjedhin lidhës të veçantë, gjatësi të plumbave dhe opsione teli për t'iu përshtatur kërkesave të tyre të montimit.

  • Pyetje Si siguron Besfoc cilësinë në prodhimin e personalizuar linear Stepper Motor?

    Një Cilësi sigurohet nga proceset e prodhimit me përvojë, kontrollet e shumta të cilësisë dhe performanca e provuar në aplikime globale.

  • Pyetje Pse është i rëndësishëm shërbimi i personalizuar OEM ODM kur zgjedh një motor stepper linear jo të kapshëm?

    Shërbimet e personalizuara të një OEM ODM lejojnë motorin të përmbushë përmasat e sakta, profilet e lëvizjes, ndërfaqet e lidhjes dhe nevojat e performancës duke zvogëluar përpjekjet për integrim dhe duke përmirësuar rezultatet e sistemit.
