Moteur pas à pas linéaire intégré

Qu'est-ce qu'un moteur pas à pas linéaire intégré ?

Moteurs pas à pas linéaires intelligents, combinant des servomoteurs pas à pas intégrés et des vis de haute précision pour plus de précision et de commodité, des actionneurs compacts pour les applications de positionnement linéaire.

Un moteur pas à pas linéaire intégré est un dispositif électromécanique avancé qui combine un moteur pas à pas traditionnel avec un mécanisme de mouvement linéaire. Contrairement aux moteurs pas à pas classiques qui produisent un mouvement de rotation, ce système intégré convertit directement le mouvement de rotation en mouvement linéaire précis sans nécessiter de composants de transmission supplémentaires comme des vis mères ou des courroies. Ces moteurs sont largement utilisés dans l'automatisation, les dispositifs médicaux, la fabrication de semi-conducteurs et les machines CNC, où un mouvement linéaire de haute précision est requis.

Moteurs pas à pas linéaires intégrés BesFoc :

Les moteurs pas à pas linéaires BesFoc sont disponibles en plusieurs types, chacun adapté à des applications spécifiques :

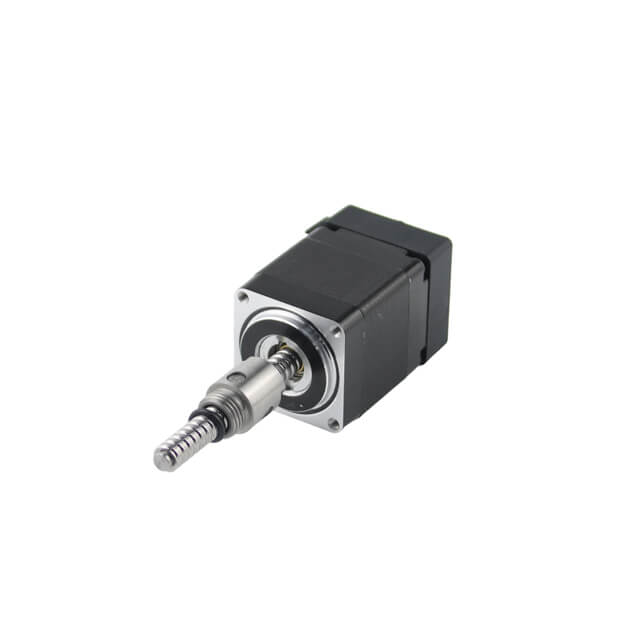

1. Moteur pas à pas linéaire externe intégré (type T et vis à billes)

Ce type comporte un arbre fileté externe. Lorsque le moteur tourne, l'arbre traduit le mouvement de rotation en mouvement linéaire. Il est couramment utilisé dans les applications nécessitant des mouvements à grande vitesse et à longue course.

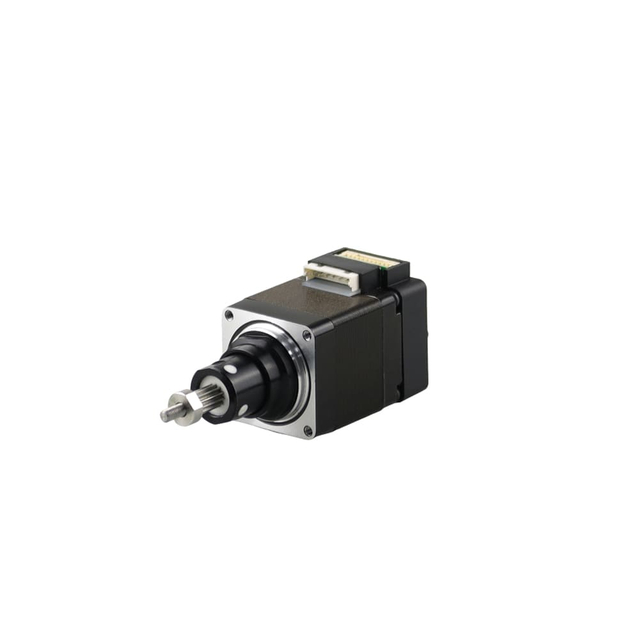

2. Moteur pas à pas linéaire captif intégré

Les moteurs captifs comprennent un ensemble arbre et écrou intégré qui limite le mouvement à un déplacement linéaire. Ces moteurs sont idéaux pour les applications nécessitant un mouvement guidé.

3. Moteur pas à pas linéaire non captif intégré

Les moteurs non captifs permettent à l'arbre de se déplacer librement tandis que l'écrou reste stationnaire. Ils sont polyvalents et utilisés dans les applications où un montage personnalisé est requis.

en plus de fournir des moteurs linéaires pas à pas hybrides hautes performances, BesFoc fournit des vis et des écrous de haute qualité, ouvrant de nouvelles voies aux concepteurs d'équipements qui ont besoin de hautes performances et d'une durabilité supérieure. Les actionneurs BesFoc génèrent plus de force que les actionneurs similaires en raison de leur géométrie de stator spéciale et de leurs matériaux magnétiques optimisés.

Composants clés d'un moteur pas à pas linéaire intégré

1. Unité de moteur pas à pas

Le moteur pas à pas sert de force motrice au mouvement linéaire. Il présente les caractéristiques suivantes :

Haute précision de positionnement : fonctionne par incréments précis.
Pas de brosses : garantit une longue durée de vie avec un minimum d'entretien.
Réponse rapide : prend en charge une accélération et une décélération rapides, ce qui le rend idéal pour les applications dynamiques.

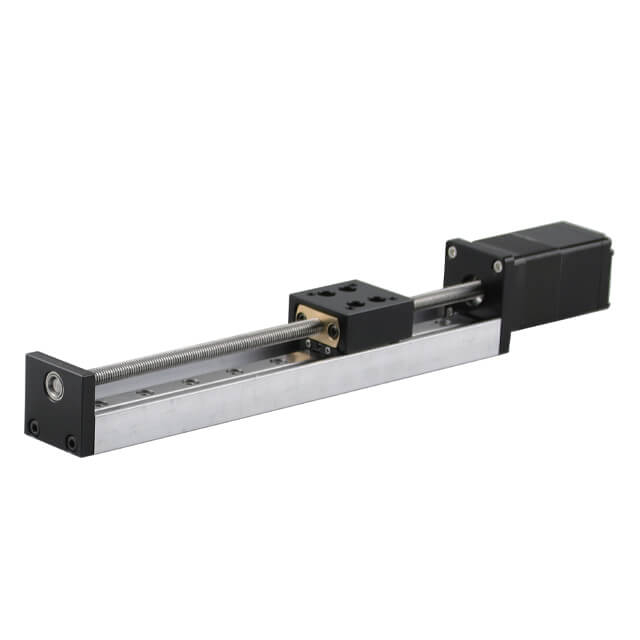

2. Mécanisme de transmission linéaire

La conversion du mouvement rotatif en mouvement linéaire est réalisée en utilisant :

Vis mères : courantes dans les moteurs pas à pas linéaires standard pour une précision modérée et des applications rentables.
Vis à billes : utilisées dans les applications de haute précision en raison de leur faible friction et de leur haute efficacité.
Entraînements par courroie : adaptés aux applications à longue course et à grande vitesse, mais avec une précision légèrement inférieure.

3. Pilote et contrôleur

Le pilote du moteur pas à pas détermine la fluidité et la précision du mouvement. Les contrôleurs numériques avancés permettent la technologie micropas, qui minimise le bruit et les vibrations. Certains systèmes intégrés incluent également un contrôle en boucle fermée, garantissant un positionnement précis sans perdre de pas.

Comment fonctionne un moteur pas à pas linéaire intégré ?

Les moteurs pas à pas linéaires fonctionnent selon les mêmes principes fondamentaux que les moteurs pas à pas rotatifs, en utilisant des forces électromagnétiques pour créer un mouvement. Vous trouverez ci-dessous un aperçu de leur fonctionnement :

1. Bobines électromagnétiques :

Le moteur est constitué de bobines électromagnétiques disposées en séquence. Lorsque ces bobines sont alimentées selon un schéma contrôlé, elles génèrent un champ magnétique qui interagit avec les aimants permanents du moteur.

2. Conception pas à pas :

Les moteurs pas à pas linéaires utilisent une tige filetée ou une courroie crantée pour convertir les pas de rotation en pas linéaires. La précision du mouvement dépend de la conception du fil ou de la courroie.

3. Étapes incrémentielles :

Le moteur se déplace par étapes discrètes, offrant un contrôle précis du positionnement. En contrôlant la séquence et la fréquence des impulsions électriques envoyées aux bobines, le moteur peut réaliser des mouvements précis.

Avantages des moteurs pas à pas linéaires intégrés

1. Conception compacte et peu encombrante

Contrairement aux moteurs pas à pas traditionnels qui nécessitent des actionneurs linéaires externes supplémentaires, les modèles intégrés offrent une solution tout-en-un, réduisant la complexité du système et l'espace d'installation.

2. Haute précision et exactitude

Les moteurs pas à pas offrent intrinsèquement un mouvement de haute précision en raison de leurs angles de pas discrets. Lorsqu'ils sont combinés avec des contrôleurs micropas et des vis-mères de précision, ils atteignent une précision de positionnement inférieure au micron.

3. Faible entretien et longue durée de vie

Puisqu'aucun mécanisme de transmission supplémentaire (comme des engrenages ou des courroies) n'est nécessaire, les moteurs pas à pas linéaires intégrés subissent moins d'usure, ce qui conduit à une durée de vie opérationnelle prolongée avec un minimum d'entretien.

4. Contrôle et intégration faciles

Compatible avec les pilotes de moteur pas à pas standard.
Peut être contrôlé via un PLC, des microcontrôleurs (Arduino, Raspberry Pi) ou des systèmes de contrôle de mouvement.
Prend en charge le contrôle en boucle ouverte et en boucle fermée pour une précision améliorée.

Applications des moteurs pas à pas linéaires intégrés

1. Dispositifs médicaux

Pousse-seringues : assurent une distribution précise de fluide pour les traitements médicaux.
Équipement d'imagerie : utilisé dans les scanners IRM et CT pour un positionnement précis.

2. Fabrication de semi-conducteurs

Systèmes de manipulation de plaquettes : un mouvement linéaire de haute précision garantit un placement précis des puces.
Machines de lithographie : nécessitent une précision de mouvement inférieure au micron.
