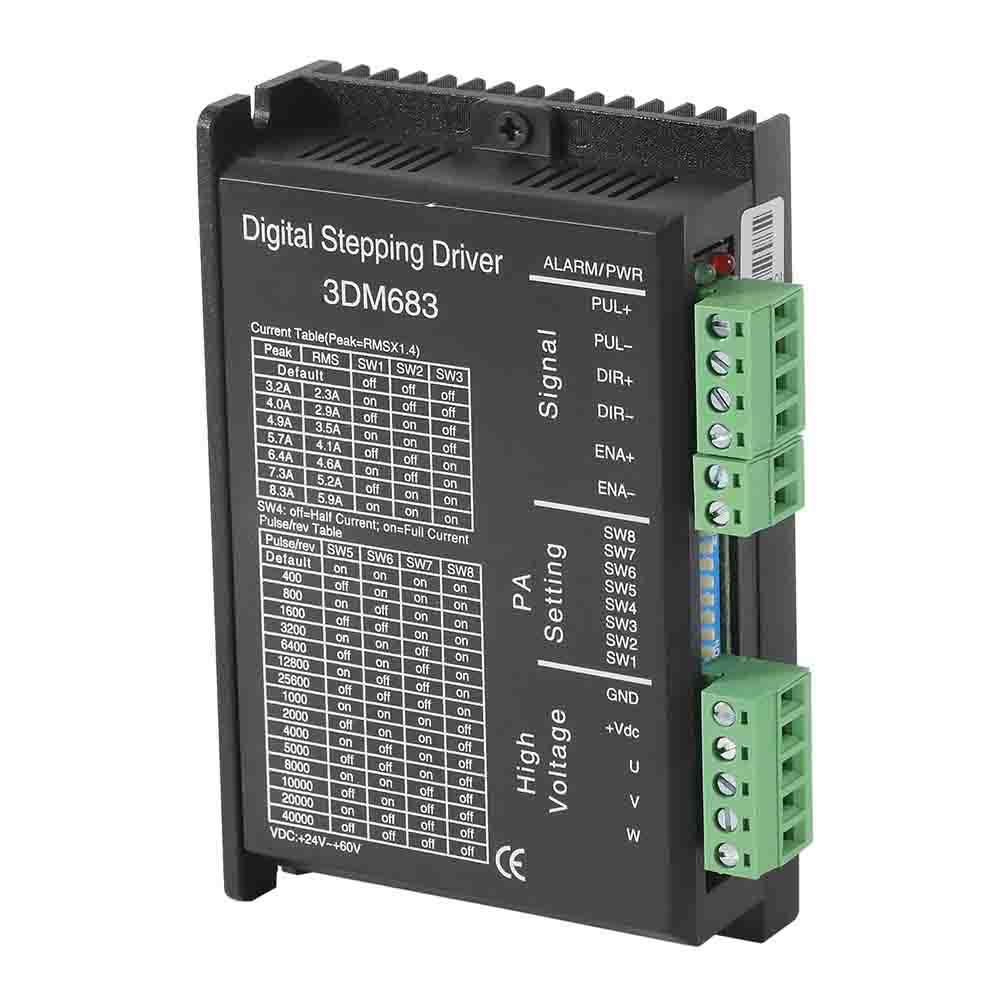

BF3DM683 Nema23 57 60 Controlador de motor pas a pas trifàsic híbrid

Controlador de micro motor pas a pas:
● Tensió d'alimentació DC12-40V
● Corrent d'accionament 0,3-2,0A
● Precisió de subdivisió 200 - 25600
● Entrada de senyal aïllada òpticament
● Funció d'optimització del soroll del motor
● Pot conduir qualsevol motor pas a pas híbrid bifàsic o quadrifàsic amb corrent de fase de fins a 2,0 A.
● Freqüència de triturador de 20 KHz

Model:
BF3DM683
Marca:
Besfoc
MOQ:
10 Pcs


Disponibilitat:



Consulta

Descripció:

El BF3DM683 és un controlador pas a pas digital d'alt rendiment de nova generació basat en DSP amb algorisme de control avançat. Els motors impulsats per BF3DM683 poden funcionar amb un soroll molt més petit i amb molta menys vibració que altres controladors del mercat. El BF3DM683 té la característica de menor soroll, menor vibració i menor escalfament. La tensió del BF3DM683 és de 24 V-60 V CC. És adequat per a tots els motors pas a pas híbrids trifàsics el corrent és inferior a 5,6 A. Hi ha 16 tipus de microstep de 3DM683. El nombre màxim de passos del BF3DM683 és de 51200 passos/rev (el micropas és 1/256). El seu rang actual és de 3,2 A-8,3 A i el seu corrent de sortida té 8 parades. JK3DM683 té funció de protecció automàtica de semiflux, sobretensió, sota tensió i sobreintensitat.

Aplicacions

Es pot aplicar en una varietat d'equips i instruments d'automatització a petita escala, com ara màquina d'etiquetatge, màquina de tall, màquina d'embalatge, màquina de dibuix, màquina de gravat, màquina CNC, etc. Sempre funciona bé quan s'utilitza en equips que requereixen poca vibració, baix soroll, alta precisió i alta velocitat.

Descripció del controlador del motor pas a pas híbrid:

Marca	Besfoc
Model	BF3DM683
Tipus de conductor	Controlador de motor pas a pas trifàsic
DC/AC	DC
Motor adequat	Motor pas a pas trifàsic híbrid de 57 mm i 60 mm
Tensió d'entrada	24V - 50V
Corrent de sortida	2,1A - 5,6A
Subdivideix la configuració	16 (800 - 51200)

Selecció actual

Cim	RMS	SW1	SW2	SW3
Per defecte		OFF	OFF	OFF
3.2A	2.3A	ON	OFF	OFF
4.0A	2.9A	OFF	ON	OFF
4.9A	3.5A	ON	ON	OFF
5.7A	4.1A	OFF	OFF	ON
6.4A	4.6A	ON	OFF	ON
7.3A	5.2A	OFF	ON	ON
8.3A	5.9A	ON	ON	ON

Configuració de subdivisió de micro pas :

Pols/Rev	SW5	SW6	SW7	SW8
Per defecte	ON	ON	ON	ON
800	OFF	ON	ON	ON
1600	ON	OFF	ON	ON
3200	OFF	OFF	ON	ON
6400	ON	ON	OFF	ON
12800	OFF	ON	OFF	ON
25600	ON	OFF	OFF	ON
51200	OFF	OFF	OFF	ON
1000	ON	ON	ON	OFF
2000	ON	ON	ON	OFF
4000	ON	OFF	ON	OFF
5000	OFF	OFF	ON	OFF
8000	ON	ON	OFF	OFF
10000	OFF	ON	OFF	OFF
20000	ON	OFF	OFF	OFF
40000	OFF	OFF	OFF	OFF

Per defecte: el pols es pot personalitzar segons els requisits dels clients.

1, P: El motor no gira i no té parell de retenció:

R: ① comproveu si la línia elèctrica està connectada a la tensió incorrecta és massa baixa, cal augmentar la tensió o corregir la línia elèctrica

② comproveu si el cablejat del motor és correcte, si no és correcte. Comproveu si el cablejat del motor és correcte, si no, corregiu el cablejat del motor.

③ Si el senyal d'habilitació és vàlid, el motor no funciona.

④ El paràmetre de subdivisió és correcte?

⑤ El paràmetre actual és correcte?

2Q: el motor no gira però té un parell de retenció:

R: ① La seqüència de fases dels cables del motor és incorrecta, cal canviar dos cables qualsevol.

② L'entrada del senyal de pols és incorrecta, cal comprovar el cablejat del pols.

3Q: el parell del motor és massa petit:

R: ① La configuració del corrent de fase és massa petita, cal establir el corrent de fase corresponent al motor.

② L'acceleració és massa ràpida, reduïu el valor d'acceleració

③ bloqueig del motor, cal descartar problemes mecànics

④ la unitat i el motor no coincideixen, cal substituir la unitat adequada

4Q: error de direcció del motor:
