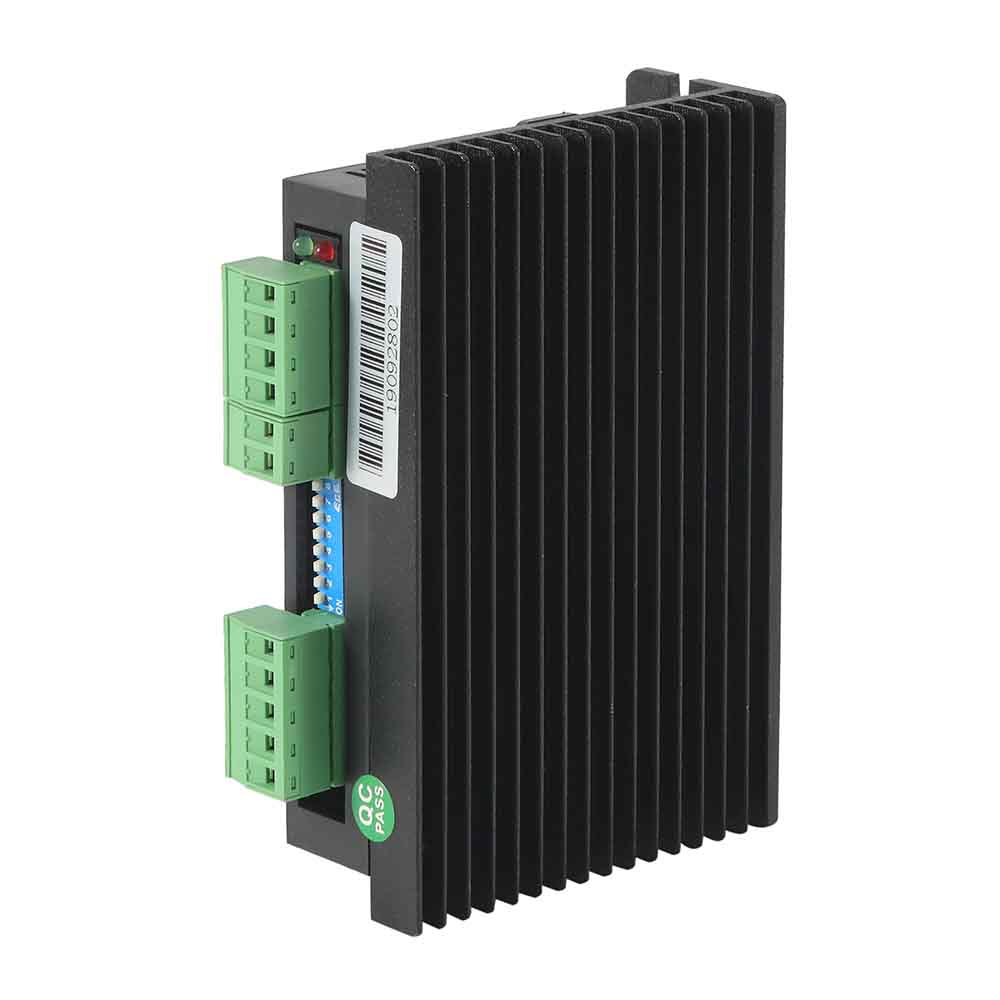

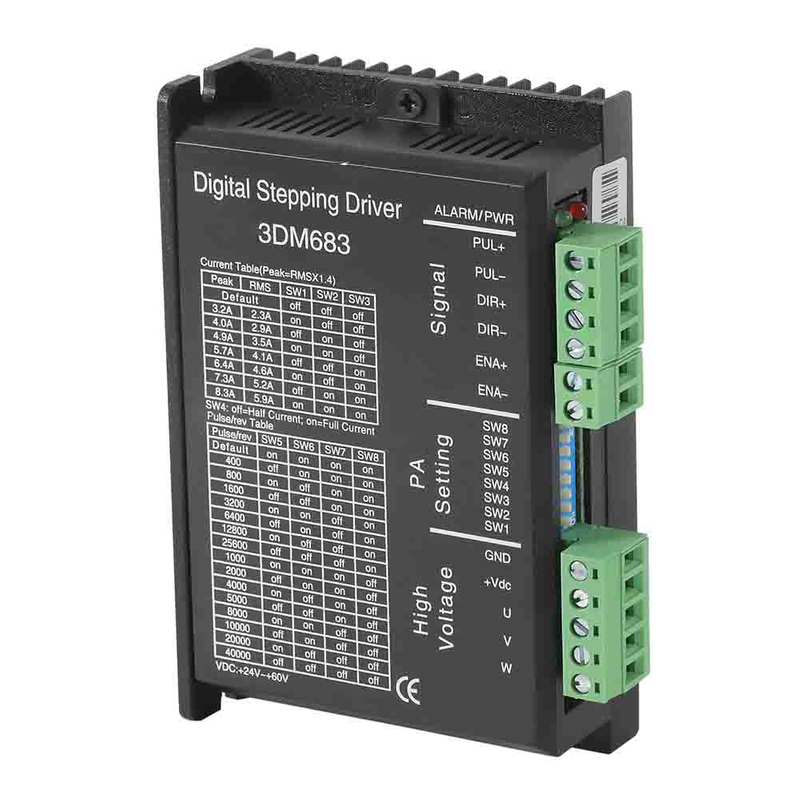

BF3DM683 Nema23 57 60 Hibrid 3 Fazalı Step Motor Sürücüsü

Mikro Step Motor Sürücüsü:
● Təchizat gərginliyi DC12-40V
● Sürücü cərəyanı 0,3-2,0A
● Bölmə dəqiqliyi 200 - 25600
● Optik olaraq təcrid olunmuş siqnal girişi
● Motor səsinin optimallaşdırılması funksiyası
● 2.0A-a qədər faza cərəyanı olan istənilən ikifazalı və ya dördfazalı hibrid pilləli mühərriki idarə edə bilər.
● 20KHz doğrayıcı tezliyi

Model:
BF3DM683
Brend:
Besfoc
MOQ:
10 ədəd


Əlçatanlıq:



Sorğulayın

Təsvir:

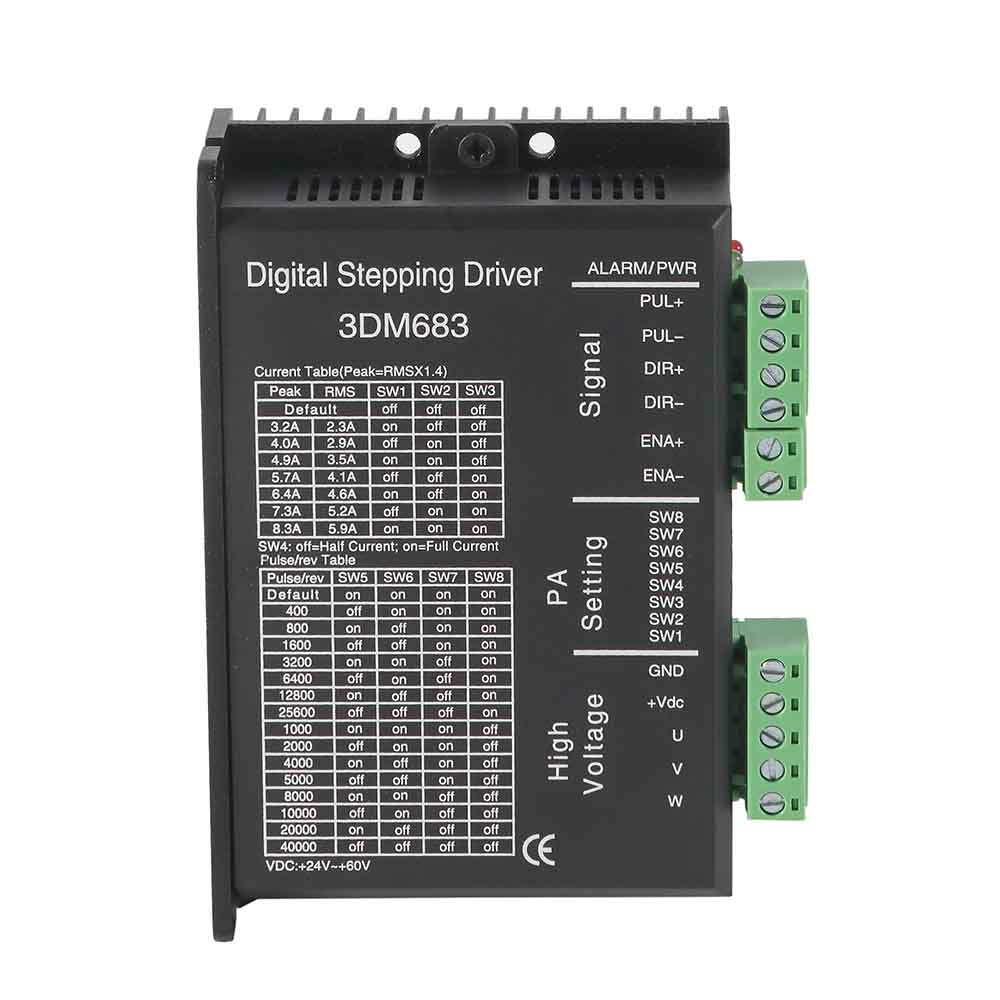

BF3DM683 qabaqcıl idarəetmə alqoritmi ilə DSP-ə əsaslanan yeni nəsil yüksək performanslı rəqəmsal addım sürücüsüdür. BF3DM683 tərəfindən idarə olunan mühərriklər bazardakı digər sürücülərə nisbətən daha kiçik səs-küy və daha az vibrasiya ilə işləyə bilər. BF3DM683 aşağı səs-küy, aşağı vibrasiya və aşağı istilik xüsusiyyətlərinə malikdir. BF3DM683-ün gərginliyi DC 24V-60V-dir. O, cərəyanı 5,6A-dən az olan bütün 3 fazalı hibrid pilləli mühərriklər üçün uyğundur. 3DM683-ün 16 növ mikro addımı var. BF3DM683-ün maksimum addım sayı 51200 addım/devdir (mikro addım 1/256 ). Onun cari diapazonu 3.2A-8.3A, çıxış cərəyanında isə 8 dayanacaq var. JK3DM683 avtomatik yarım axın, həddindən artıq gərginlik, aşağı gərginlik və həddindən artıq cərəyandan qorunma funksiyasına malikdir.

Tətbiqlər

Etiketləmə maşını, kəsmə maşını, qablaşdırma maşını, rəsm maşını, oyma maşını, CNC maşını və s. kimi müxtəlif kiçik miqyaslı avtomatlaşdırma avadanlıqları və alətlərində tətbiq oluna bilər. Aşağı vibrasiya, aşağı səs-küy, yüksək dəqiqlik və yüksək sürət tələb edən avadanlıqlarda istifadə edildikdə həmişə yaxşı işləyir.

Hibrid Step Motor Sürücüsü Təsviri:

Brend	Besfoc
Model	BF3DM683
Sürücü növü	Üç fazalı step motor sürücüsü
DC / AC	DC
Uyğun Motor	57mm 60mm hibrid üç fazalı pilləli mühərrik
Giriş gərginliyi	24V - 50V
Çıxış cərəyanı	2,1A - 5,6A
Bölmə Parametri	16 (800 - 51200)

Cari Seçim

Pik	RMS	SW1	SW2	SW3
Defolt		OFF	OFF	OFF
3.2A	2.3A	ON	OFF	OFF
4.0A	2.9A	OFF	ON	OFF
4.9A	3.5A	ON	ON	OFF
5.7A	4.1A	OFF	OFF	ON
6.4A	4.6A	ON	OFF	ON
7.3A	5.2A	OFF	ON	ON
8.3A	5.9A	ON	ON	ON

Mikro pilləli bölmə parametrləri :

Nəbz/Rev	SW5	SW6	SW7	SW8
Defolt	ON	ON	ON	ON
800	OFF	ON	ON	ON
1600	ON	OFF	ON	ON
3200	OFF	OFF	ON	ON
6400	ON	ON	OFF	ON
12800	OFF	ON	OFF	ON
25600	ON	OFF	OFF	ON
51200	OFF	OFF	OFF	ON
1000	ON	ON	ON	OFF
2000	ON	ON	ON	OFF
4000	ON	OFF	ON	OFF
5000	OFF	OFF	ON	OFF
8000	ON	ON	OFF	OFF
10000	OFF	ON	OFF	OFF
20000	ON	OFF	OFF	OFF
40000	OFF	OFF	OFF	OFF

Defolt: Nəbz müştərilərin tələblərinə uyğun olaraq fərdiləşdirilə bilər.

1, S: Motor dönmür və tutma anı yoxdur:

A: ① elektrik xəttinin yanlış gərginliyə qoşulduğunu yoxlayın, çox aşağıdır, gərginliyi artırmaq və ya elektrik xəttini düzəltmək lazımdır

② mühərrik naqillərinin düzgün olub olmadığını yoxlayın, əgər düzgün deyilsə. Mühərrik naqillərinin düzgün olub olmadığını yoxlayın, yoxsa, motor naqillərini düzəldin.

③ Aktivləşdirmə siqnalının etibarlı olub-olmaması, nəticədə motor işləmir.

④ Bölmə parametri düzgündür?

⑤ Cari parametr düzgündür?

2Q: Motor fırlanmır, lakin tutma momentinə malikdir:

A: ① Mühərrik naqillərinin faza ardıcıllığı səhvdir, hər hansı iki naqil dəyişdirilməlidir.

② Pulse siqnal girişi səhvdir, impuls naqillərini yoxlamaq lazımdır.

3Q: Mühərrikin fırlanma anı çox kiçikdir:

A: ① Faza cərəyanı parametri çox kiçikdir, mühərrikə uyğun faza cərəyanını təyin etmək lazımdır.

② sürətlənmə çox sürətlidir, sürətlənmə dəyərini azaldın

③ motor blokadası, mexaniki problemləri istisna etmək lazımdır

④ sürücü və motor uyğunsuzluğu, müvafiq sürücünün dəyişdirilməsi lazımdır

4Q: Motor sükanı xətası:
