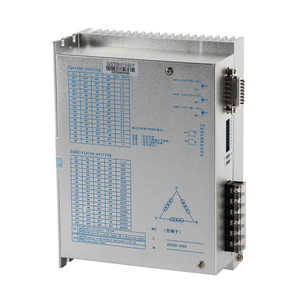

BF3DM683 Nema23 57 60 Hybridní 3-fázový ovladač krokového motoru

Ovladač mikrokrokového motoru:
● Napájecí napětí DC12-40V
● Proud měniče 0,3-2,0A
● Přesnost dělení 200 - 25600
● Opticky izolovaný vstup signálu
● Funkce optimalizace hluku motoru
● Může pohánět jakýkoli dvoufázový nebo čtyřfázový hybridní krokový motor s fázovým proudem až 2,0A.
● Frekvence chopperu 20KHz

Model:
BF3DM683
Značka:
Besfoc
MOQ:
10 ks


Dostupnost:



Zeptejte se

Popis:

BF3DM683 je vysoce výkonný digitální krokový ovladač nové generace založený na DSP s pokročilým řídicím algoritmem. Motory poháněné BF3DM683 mohou běžet s mnohem menším hlukem a mnohem menšími vibracemi než jiné ovladače na trhu. BF3DM683 má vlastnost nižší hlučnosti, nižších vibrací a nižšího zahřívání. Napětí BF3DM683 je DC 24V-60V. Je vhodný pro všechny 3-fázové hybridní krokové motory, jejichž proud je menší než 5,6A. Existuje 16 druhů mikrokroků 3DM683. Maximální počet kroků BF3DM683 je 51200 kroků/ot (mikrokrok je 1/256). Jeho proudový rozsah je 3,2A-8,3A a jeho výstupní proud má 8 bloků. JK3DM683 má automatickou funkci poloproudé, přepěťové, podpěťové a nadproudové ochrany.

Aplikace

Může být použit v různých malých automatizačních zařízeních a nástrojích, jako je etiketovací stroj, řezací stroj, balicí stroj, kreslící stroj, gravírovací stroj, CNC stroj a tak dále. Vždy funguje dobře, když se používá v zařízeních, která vyžadují nízké vibrace, nízkou hlučnost, vysokou přesnost a vysokou rychlost.

Popis ovladače hybridního krokového motoru:

Značka	Besfoc
Model	BF3DM683
Typ ovladače	Ovladač třífázového krokového motoru
DC / AC	DC
Vhodný motor	57mm 60mm Hybridní třífázový krokový motor
Vstupní napětí	24V - 50V
Výstupní proud	2,1A - 5,6A
Nastavení dělení	16 (800–51200)

Aktuální výběr

Vrchol	RMS	SW1	SW2	SW3
Výchozí		VYPNUTO	VYPNUTO	VYPNUTO
3,2A	2.3A	NA	VYPNUTO	VYPNUTO
4,0A	2,9A	VYPNUTO	NA	VYPNUTO
4,9A	3,5A	NA	NA	VYPNUTO
5,7A	4.1A	VYPNUTO	VYPNUTO	NA
6.4A	4,6A	NA	VYPNUTO	NA
7.3A	5.2A	VYPNUTO	NA	NA
8.3A	5,9A	NA	NA	NA

Nastavení mikrokrokového dělení :

Puls/Rev	SW5	SW6	SW7	SW8
Výchozí	NA	NA	NA	NA
800	VYPNUTO	NA	NA	NA
1600	NA	VYPNUTO	NA	NA
3200	VYPNUTO	VYPNUTO	NA	NA
6400	NA	NA	VYPNUTO	NA
12800	VYPNUTO	NA	VYPNUTO	NA
25600	NA	VYPNUTO	VYPNUTO	NA
51200	VYPNUTO	VYPNUTO	VYPNUTO	NA
1000	NA	NA	NA	VYPNUTO
2000	NA	NA	NA	VYPNUTO
4000	NA	VYPNUTO	NA	VYPNUTO
5000	VYPNUTO	VYPNUTO	NA	VYPNUTO
8000	NA	NA	VYPNUTO	VYPNUTO
10000	VYPNUTO	NA	VYPNUTO	VYPNUTO
20000	NA	VYPNUTO	VYPNUTO	VYPNUTO
40000	VYPNUTO	VYPNUTO	VYPNUTO	VYPNUTO

Výchozí: Puls lze upravit podle požadavků zákazníka.

1, Q: Motor se neotáčí a žádný přídržný moment:

A: ① zkontrolujte, zda je napájecí vedení připojeno k nesprávnému napětí, není příliš nízké, je třeba zvýšit napětí nebo opravit napájecí vedení

② zkontrolujte, zda je správné zapojení motoru, pokud není správné zapojení motoru. Zkontrolujte, zda je kabeláž motoru správná, pokud ne, opravte kabeláž motoru.

③ Zda je povolovací signál platný, což má za následek, že motor nefunguje.

④ Je parametr dělení správný?

⑤ Je aktuální parametr správný?

2Q: Motor se neotáčí, ale má přídržný moment:

A: ① Posloupnost fází vodičů motoru je nesprávná, je třeba prohodit libovolné dva vodiče.

② Vstup pulzního signálu je špatný, je třeba zkontrolovat kabeláž pulzu.

3Q: Točivý moment motoru je příliš malý:

A: ① Nastavení fázového proudu je příliš malé, je třeba nastavit fázový proud odpovídající motoru.

② zrychlení je příliš rychlé, snižte hodnotu zrychlení

③ blokování motoru, je třeba vyloučit mechanické problémy

④ Nesoulad pohonu a motoru, je třeba vyměnit příslušný pohon

4Q: Chyba řízení motoru:
