Бесщеточный мотор постоянного тока

Что такое бесщеточный мотор постоянного тока?

Бесщеточный двигатель постоянного тока (BLDC) - это небольшой, но мощный тип электродвигателя, который использует постоянный ток в качестве источника питания. Из -за их размера и эффективности BLDC увеличиваются в своей популярности и количестве приложений, для которых они используются.



BESFOC предлагает широкий ассортимент бесщеточных двигателей постоянного тока с участием:

  • Выходная мощность от 15 Вт (1/50 л.с.) до 3000 Вт (4 л.с.)
  • Размер двигателя от 28 мм до 110 мм (NEMA 11 до NEMA 42)
  • Интегрированный бесщеточный сервопривод (Pulse / RS485 / Canopen)
  • Доступно много разных видов вала

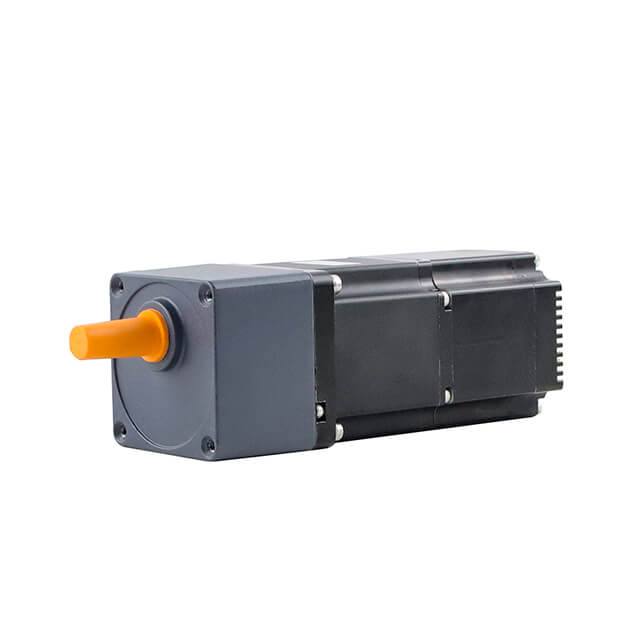

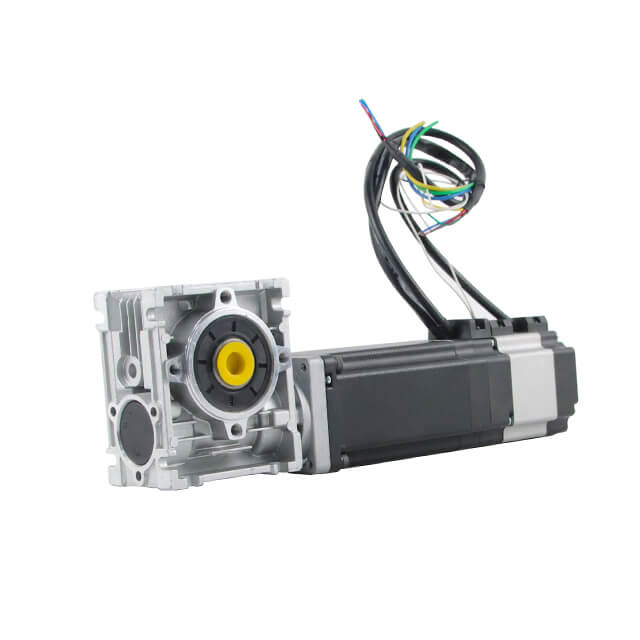

    • Коробка передач Spur, червячная коробка передач, планетарная коробка передач доступна

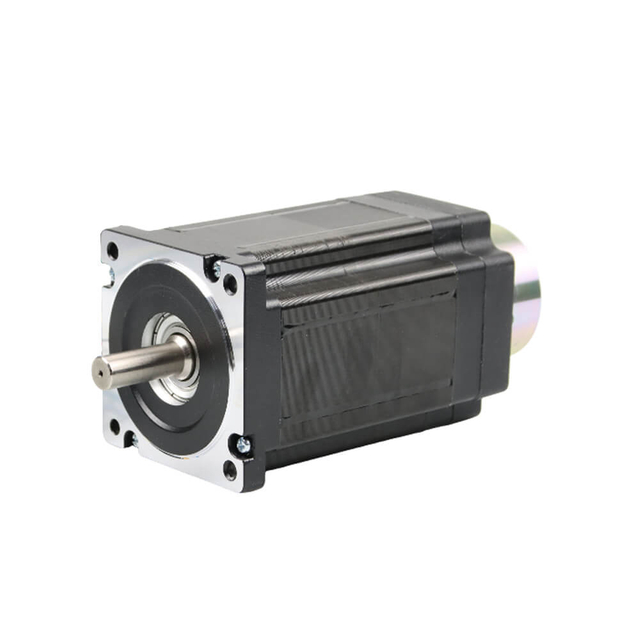

  • Опции электромагнитного тормоза / энкодера
  • Входные драйверы переменного тока или постоянного тока


BEFOC Бесстраночный DC Motor:

Будучи профессиональным производителем бесщеточных двигателей постоянного тока с 13 годами в Китае, BEFOC предлагает различные двигатели BLDC с индивидуальными требованиями, в том числе 42 57 60 80 80 110 130 мм, дополнительно, коробки передач, тормоза, энкодеры, бесстрашные драйверы двигателя и интегрированные драйверы являются необязательными.
24 В бесщеточный мотор

NEMA17 42BLS Series Бесщетающий DC Motor

Бесщеточный двигатель постоянного тока, мощность: 20 Вт ~ 110 Вт, номинальное напряжение: 24 В, номинальная скорость: 4000 об / мин, номинальный крутящий момент: 0,0625 нм ~ 0,25 нм
Дополнительные детали: коробка передач, тормоз, энкодер, интегрированные встроенные драйверы ...
Модель Фаза Поляки Оцененное напряжение Рейтинг скорости Оцененный крутящий момент Рейтинг тока Рейтинг власти Длина тела Ротор инерция Водитель Масса
Фаза Поляки VDC Rpm Н.м. А W. мм Г.С.2 / Кг
BF42BLS01 3 8 24 4000 0.0625 1.8 26 41 24 BFBLD120 0.3
BF42BLS02 3 8 24 4000 0.125 3.3 52.5 61 48 BFBLD120 0.45
BF42BLS03 3 8 24 4000 0.185 4.8 77.5 81 72 BFBLD120 0.65
BF42BLS04 3 8 24 4000 0.25 6.3 105 100 96 BFBLD120 0.8
Бесщеточный мотор постоянного тока

NEMA23 57BLS Series Бесщетающий DC Motor

Бесщеточный двигатель постоянного тока, мощность: 20 Вт ~ 190 Вт, номинальное напряжение: 36 В, Номинальная скорость: 4000 об / мин, рейтинг крутящий момент: 0,055 нм ~ 0,44 нм
Дополнительные детали: коробка передач, тормоз, энкодер, вентилятор, интегрированные встроенные драйверы ...
Модель Фаза Поляки Оцененное напряжение Рейтинг скорости Оцененный крутящий момент Рейтинг тока Рейтинг власти Длина тела Ротор инерция Водитель Масса
Фаза Поляки VDC Rpm Н.м. А W. мм Г.С.2 / Кг
BF57BLS005 3 8 36 4000 0.055 1.2 23 37 30 BFBLD300 0.33
BF57BLS01 3 8 36 4000 0.11 2.0 46 47 75 BFBLD300 0.44
BF57BLS02 3 8 36 4000 0.22 3.6 92 67 119 BFBLD300 0.75
BF57BLS03 3 8 36 4000 0.33 5.3 138 87 173 BFBLD300 1.0
BF57BLS04 3 8 36 4000 0.44 6.8 184 107 230 BFBLD300 1.25
Урожай _ 17208771859 79

NEMA23 57BLF Series Бесщетающий DC Motor

Бесщеточный двигатель постоянного тока, мощность: 20 Вт ~ 190 Вт, номинальное напряжение: 36 В, Номинальная скорость: 4000 об / мин, рейтинг крутящий момент: 0,055 нм ~ 0,44 нм
Дополнительные детали: коробка передач, тормоз, энкодер, вентилятор, интегрированные встроенные драйверы ...
Модель Фаза Поляки Оцененное напряжение Рейтинг скорости Оцененный крутящий момент Рейтинг тока Рейтинг власти Длина тела Ротор инерция Водитель Масса
Фаза Поляки VDC Rpm Н.м. А W. мм Г.С.2 / Кг
BF57BLF005 3 8 36 4000 0.055 1.2 23 37 30 BFBLD300 0.33
BF57BLF01 3 8 36 4000 0.11 2.0 46 47 75 BFBLD300 0.44
BF57BLF02 3 8 36 4000 0.22 3.6 92 67 119 BFBLD300 0.75
BF57BLF03 3 8 36 4000 0.33 5.3 138 87 173 BFBLD300 1.0
BF57BLF04 3 8 36 4000 0.44 6.8 184 107 230 BFBLD300 1.25
Бесщеточный мотор 48 В

NEMA24 60BLS Series Бесщетающий DC Motor

Бесщеточный двигатель постоянного тока, мощность: 94W ~ 377W, номинальное напряжение: 48 В, Номинальная скорость: 3000 об / мин, Крутящий момент: 0,3 нм ~ 1,2 нм
Дополнительные детали: коробка передач, тормоз, энкодер, вентилятор, интегрированные встроенные драйверы ...
Модель Фаза Поляки Оцененное напряжение Рейтинг скорости Оцененный крутящий момент Рейтинг тока Рейтинг власти Длина тела Ротор инерция Водитель Масса
Фаза Поляки VDC Rpm Н.м. А W. мм кг2 / Кг
BF60BLS01 3 8 48 3000 0.3 2.8 94 78 0.24 BFBLD300 0.85
BF60BLS02 3 8 48 3000 0.6 5.2 188 99 0.48 BFBLD300 1.25
BF60BLS03 3 8 48 3000 0.9 7.5 283 120 0.72 BFBLD750 1.65
BF60BLS04 3 8 48 3000 1.2 9.5 377 141 0.96 BFBLD750 2.05
Урожай _ 17219737163 66

Серия 80bls безмолвное DC Motor

Бесщеточный двигатель постоянного тока, мощность: 110 Вт ~ 440 Вт, номинальное напряжение: 48 В, номинальная скорость: 3000 об / мин, рейтинг крутящий момент: 0,35 нм ~ 1,4 нм
Дополнительные детали: коробка передач, тормоз, энкодер, вентилятор, интегрированные встроенные драйверы ...
Модель Фаза Поляки Оцененное напряжение Рейтинг скорости Оцененный крутящий момент Рейтинг тока Рейтинг власти Длина тела Ротор инерция Водитель Масса
Фаза Поляки VDC Rpm Н.м. А W. мм кг2 / Кг
BF80BLS01 3 8 48 3000 0.35 3 110 78 0.21 BFBLD750 1.4
BF80BLS02 3 8 48 3000 0.7 5.5 220 98 0.42 BFBLD750 2
BF80BLS03 3 8 48 3000 1.05 8 330 118 0.63 BFBLD750 2.6
BF80BLS04 3 8 48 3000 1.4 10.5 40 138 0.84 BFBLD750 3.2
Бесщеточный мотор 48 В

Серия 86BLS без прощераживания двигателя постоянного тока

Бесщеточный двигатель постоянного тока, мощность: 110 Вт ~ 660 Вт, номинальное напряжение: 48 В, Номинальная скорость: 3000 об / мин, рейтинг крутящий момент: 0,35 нм ~ 2,1 нм
Дополнительные детали: коробка передач, тормоз, энкодер, вентилятор, интегрированные встроенные драйверы ...
модель Фаза Поляки Оцененное напряжение Рейтинг скорости Оцененный крутящий момент Рейтинг тока Рейтинг власти Длина тела Ротор инерция Водитель Масса
Фаза Поляки VDC Rpm Н.м. А W. мм кг2 / Кг
BF86BLS58-X002 3 8 48 3000 0.35 3 110 71 0.4 BFBLD750 1.5
BF86BLS71-X001 3 8 48 3000 0.7 6.3 220 84.5 0.8 BFBLD750 1.9
BF86BLS84 3 8 48 3000 1.05 9 330 98 1.2 BFBLD750 2.3
BF86BLS98-X015 3 8 48 3000 1.56 11.5 440 111.5 1.6 BFBLD750 2.7
BF86BLS125-X015 3 8 48 3000 2.1 18 660 138.5 2.4 BFBLD750 4

Двигатели BLDC состоят из трех основных частей:

  1. Ротор : вращающаяся часть, обычно встроенная с постоянными магнитами.
  2. Статор : стационарная часть, которая содержит моторные обмотки.
  3. Электронный контроллер : управляет коммутацией путем переключения направления тока в обмотках статора.


Типы бесщеточных двигателей постоянного тока

Бесщеточные двигатели постоянного тока могут быть классифицированы на основе их методов строительства и коммутации:

1. Внутренний ротор мотор

В этой конструкции ротор находится внутри статора. Внутренние двигатели ротора известны своим высоким крутящим моментом и обычно используются в промышленных применениях.

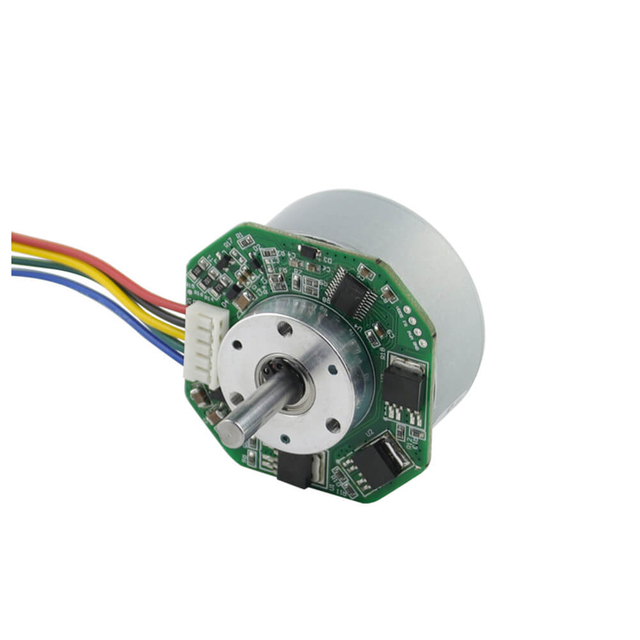

2. Внешний ротор BLDC Motors

Здесь ротор расположен за пределами статора, что приводит к компактной конструкции с высокой инерцией. Они популярны в таких приложениях, как беспилотники и небольшие приборы.

3. Датчики BLDC Motors

Эти двигатели, оснащенные датчиками (например, датчиками с эффектом зала), обеспечивают точную обратную связь по положению ротора, обеспечивая точное управление.

4. Без датчики двигатели BLDC

Без датчики двигатели полагаются на задний EMF (электродвижущая сила) для определения положения ротора. Они более доступны и используются в чувствительных к стоимости приложений, таких как вентиляторы и насосы.



Как работает бесщеточный двигатель DC?

Работа бесщеточного двигателя постоянного тока основана на взаимодействии между магнитным полем обмотков статора и постоянными магнитами ротора. В отличие от матовых двигателей, где кисти физически передают электричество в ротор, двигатели BLDC полагаются на электронный контроллер для генерации вращающегося магнитного поля.



Шаги в работе двигателя BLDC:

  1. Электронная коммутация : контроллер чередуются поток между различными обмотками, создавая вращающееся магнитное поле.
  2. Выравнивание ротора : магнитное поле ротора выравнивается с магнитным полем статора, вызывая вращение.
  3. Обратная связь с датчиками : датчики, такие как датчики с эффектом зала, обнаруживают положение ротора, обеспечивая точную коммутацию.

Этот бесшовный процесс обеспечивает повышенную эффективность и снижение износа, что делает двигатели BLDC идеальным для требовательных приложений.



BEFOC Бесстранозные двигатели постоянного тока имеют следующие основные преимущества:

(1) с хорошими механическими характеристиками и регулирующими характеристиками могут заменить регуляцию скорости скорости двигателя DC, регуляция скорости перемещения частоты, регуляция индукционного двигателя плюс редуктора.
(2) может работать с низкой скоростью и высокой мощностью, сохранить восстановитель и напрямую привести к большой нагрузке.
(3) Он имеет много преимуществ традиционного двигателя щетки DC, но также устраняет конструкцию кисти и коллекторного кольца.
(4) Отличная производительность крутящего момента, средний и низкоскоростный крутящий момент.
(5) Регулирование скорости без поэтажной скорости, широкий диапазон скорости, сильная перегрузка.
(6) Небольшой объем, легкий вес, большой выход.
(7) Мягкий старт, мягкая остановка и хорошие характеристики торможения могут пропустить исходное механическое или электромагнитное устройство.
(8) Сам двигатель не имеет потери возбуждения и потери кисти, высокой эффективности и хорошего комплексного эффекта экономии энергии.
(9) Высокая надежность, хорошая стабильность, сильная адаптивность и простой ремонт и техническое обслуживание.
(10) Сопротивление вибрации, низкий шум, небольшая вибрация, плавная работа и длительный срок службы.
(11) Нет искры, особенно подходящей для общественных мест, противоположных, хороших результатов безопасности.



Безмолвное применение двигателя постоянного тока:

1. Автомобильная промышленность

2. потребительская электроника

3. Промышленная автоматизация

4. Медицинские устройства

5. аэрокосмическая и дроны



Ключевые соображения при выборе двигателя BLDC

При выборе бесщеточного двигателя постоянного тока для конкретного применения важно оценить следующие факторы:

Требования к крутям и скорости

Эффективность электроэнергии

Размер и ограничения веса

Условия окружающей среды

Стоимость против производительности
