Heim / Produktzentrum / Bürstenloser Gleichstrommotor

Bürstenloser Gleichstrommotor

Was ist ein bürstenloser Gleichstrommotor?

Ein bürstenloser Gleichstrommotor (BLDC) ist ein kleiner, aber leistungsstarker Elektromotortyp, der Gleichstrom als Energiequelle nutzt. Aufgrund ihrer Größe und Effizienz erfreuen sich BLDCs zunehmender Beliebtheit und der Anzahl der Anwendungen, für die sie eingesetzt werden.



BesFoc bietet eine breite Palette an bürstenlosen Gleichstrommotorprodukten mit folgenden Merkmalen:

  • Ausgangsleistung von 15 W (1/50 PS) bis 3000 W (4 PS)
  • Motorgröße von 28 mm bis 110 mm (Nema 11 bis Nema 42)
  • Integrierte bürstenlose Servomotoroptionen (Puls / RS485 / CANopen).
  • Viele verschiedene Schaftarten verfügbar
    • Stirnradgetriebe, Schneckengetriebe, Planetengetriebe erhältlich
  • Optionen für elektromagnetische Bremse/Encoder
  • AC- oder DC-Eingangstreiber


Bürstenloser Gleichstrommotor von BesFoc:

Als professioneller Hersteller von bürstenlosen Gleichstrommotoren mit 13 Jahren Erfahrung in China bietet BesFoc verschiedene Gleichstrommotoren mit kundenspezifischen Anforderungen an, darunter 42 57 60 80 86 110 130 mm. Darüber hinaus sind Getriebe, Bremsen, Encoder, bürstenlose Motortreiber und integrierte Treiber optional.
Bürstenloser 24-V-Motor

Bürstenloser Gleichstrommotor der Serie Nema17 42BLS

Bürstenloser Gleichstrommotor, Leistung: 20 W ~ 110 W, Nennspannung: 24 V, Nenndrehzahl: 4000 U/min, Nenndrehmoment: 0,0625 Nm ~ 0,25 Nm
Optionale Teile: Getriebe, Bremse, Encoder, integrierte integrierte Treiber ...
Modell Phase Polen Nennspannung Nenngeschwindigkeit Nenndrehmoment Nennstrom Nennleistung Körperlänge Rotorträgheit Treiber Gewicht
Phase Polen Vdc U/min Nm A W mm g.cm2 / kg
BF42BLS01 3 8 24 4000 0.0625 1.8 26 41 24 BFBLD120 0.3
BF42BLS02 3 8 24 4000 0.125 3.3 52.5 61 48 BFBLD120 0.45
BF42BLS03 3 8 24 4000 0.185 4.8 77.5 81 72 BFBLD120 0.65
BF42BLS04 3 8 24 4000 0.25 6.3 105 100 96 BFBLD120 0.8
Bürstenloser Gleichstrommotor

Bürstenloser Gleichstrommotor der Serie Nema23 57BLS

Bürstenloser Gleichstrommotor, Leistung: 20 W ~ 190 W, Nennspannung: 36 V, Nenndrehzahl: 4000 U/min, Nenndrehmoment: 0,055 Nm ~ 0,44 Nm
Optionale Teile: Getriebe, Bremse, Encoder, Lüfter, integrierte integrierte Treiber ...
Bürstenloser Gleichstrommotor, Leistung: 20 W ~ 190 W, Nennspannung: 36 V, Nenndrehzahl: 4000 U/min, Nenndrehmoment: 0,055 Nm ~ 0,44 Nm
Optionale Teile: Getriebe, Bremse, Encoder, Lüfter, integrierte integrierte Treiber ...
Modell Phase Polen Nennspannung Nenngeschwindigkeit Nenndrehmoment Nennstrom Nennleistung Körperlänge Rotorträgheit Treiber Gewicht
Phase Polen Vdc U/min Nm A W mm g.cm2 / kg
BF57BLS005 3 8 36 4000 0.055 1.2 23 37 30 BFBLD300 0.33
BF57BLS01 3 8 36 4000 0.11 2.0 46 47 75 BFBLD300 0.44
BF57BLS02 3 8 36 4000 0.22 3.6 92 67 119 BFBLD300 0.75
BF57BLS03 3 8 36 4000 0.33 5.3 138 87 173 BFBLD300 1.0
BF57BLS04 3 8 36 4000 0.44 6.8 184 107 230 BFBLD300 1.25
Ernte_ 17208771859 79

Bürstenloser Gleichstrommotor der Serie Nema23 57BLF

Bürstenloser Gleichstrommotor, Leistung: 20 W ~ 190 W, Nennspannung: 36 V, Nenndrehzahl: 4000 U/min, Nenndrehmoment: 0,055 Nm ~ 0,44 Nm
Optionale Teile: Getriebe, Bremse, Encoder, Lüfter, integrierte integrierte Treiber ...
Modell Phase Polen Nennspannung Nenngeschwindigkeit Nenndrehmoment Nennstrom Nennleistung Körperlänge Rotorträgheit Treiber Gewicht
Phase Polen Vdc U/min Nm A W mm g.cm2 / kg
BF57BLF005 3 8 36 4000 0.055 1.2 23 37 30 BFBLD300 0.33
BF57BLF01 3 8 36 4000 0.11 2.0 46 47 75 BFBLD300 0.44
BF57BLF02 3 8 36 4000 0.22 3.6 92 67 119 BFBLD300 0.75
BF57BLF03 3 8 36 4000 0.33 5.3 138 87 173 BFBLD300 1.0
BF57BLF04 3 8 36 4000 0.44 6.8 184 107 230 BFBLD300 1.25
Bürstenloser Motor 48V

Bürstenloser Gleichstrommotor der Serie Nema24 60BLS

Bürstenloser Gleichstrommotor, Leistung: 94 W ~ 377 W, Nennspannung: 48 V, Nenndrehzahl: 3000 U/min, Nenndrehmoment: 0,3 Nm ~ 1,2 Nm
Optionale Teile: Getriebe, Bremse, Encoder, Lüfter, integrierte integrierte Treiber ...
Modell Phase Polen Nennspannung Nenngeschwindigkeit Nenndrehmoment Nennstrom Nennleistung Körperlänge Rotorträgheit Treiber Gewicht
Phase Polen Vdc U/min Nm A W mm kg.cm2 / kg
BF60BLS01 3 8 48 3000 0.3 2.8 94 78 0.24 BFBLD300 0.85
BF60BLS02 3 8 48 3000 0.6 5.2 188 99 0.48 BFBLD300 1.25
BF60BLS03 3 8 48 3000 0.9 7.5 283 120 0.72 BFBLD750 1.65
BF60BLS04 3 8 48 3000 1.2 9.5 377 141 0.96 BFBLD750 2.05
Ernte_ 17219737163 66

Bürstenloser Gleichstrommotor der Serie 80BLS

Bürstenloser Gleichstrommotor, Leistung: 110 W ~ 440 W, Nennspannung: 48 V, Nenndrehzahl: 3000 U/min, Nenndrehmoment: 0,35 Nm ~ 1,4 Nm
Optionale Teile: Getriebe, Bremse, Encoder, Lüfter, integrierte integrierte Treiber ...
Modell Phase Polen Nennspannung Nenngeschwindigkeit Nenndrehmoment Nennstrom Nennleistung Körperlänge Rotorträgheit Treiber Gewicht
Phase Polen Vdc U/min Nm A W mm kg.cm2 / kg
BF80BLS01 3 8 48 3000 0.35 3 110 78 0.21 BFBLD750 1.4
BF80BLS02 3 8 48 3000 0.7 5.5 220 98 0.42 BFBLD750 2
BF80BLS03 3 8 48 3000 1.05 8 330 118 0.63 BFBLD750 2.6
BF80BLS04 3 8 48 3000 1.4 10.5 40 138 0.84 BFBLD750 3.2
Bürstenloser Motor 48V

Bürstenloser Gleichstrommotor der Serie 86BLS

Bürstenloser Gleichstrommotor, Leistung: 110 W ~ 660 W, Nennspannung: 48 V, Nenndrehzahl: 3000 U/min, Nenndrehmoment: 0,35 Nm ~ 2,1 Nm
Optionale Teile: Getriebe, Bremse, Encoder, Lüfter, integrierte integrierte Treiber ...
Modell Phase Polen Nennspannung Nenngeschwindigkeit Nenndrehmoment Nennstrom Nennleistung Körperlänge Rotorträgheit Treiber Gewicht
Phase Polen Vdc U/min Nm A W mm kg.cm2 / kg
BF86BLS58-X002 3 8 48 3000 0.35 3 110 71 0.4 BFBLD750 1.5
BF86BLS71-X001 3 8 48 3000 0.7 6.3 220 84.5 0.8 BFBLD750 1.9
BF86BLS84 3 8 48 3000 1.05 9 330 98 1.2 BFBLD750 2.3
BF86BLS98-X015 3 8 48 3000 1.56 11.5 440 111.5 1.6 BFBLD750 2.7
BF86BLS125-X015 3 8 48 3000 2.1 18 660 138.5 2.4 BFBLD750 4
Bürstenloser Motor 48V

Bürstenloser Gleichstrommotor der Serie 110BLS

Bürstenloser Gleichstrommotor, Leistung: 518 W ~ 2073 W, Nennspannung: 310 V, Nenndrehzahl: 3000 U/min, Nenndrehmoment: 1,65 Nm ~ 6,6 Nm
Optionale Teile: Getriebe, Bremse, Encoder, Lüfter, integrierte integrierte Treiber...
Modell Phase Polen Nennspannung Nenngeschwindigkeit Nenndrehmoment Nennstrom Nennleistung Körperlänge Treiber Gewicht
Phase Polen Vdc U/min Nm A KW mm / kg
BF110BLS50 3 8 310 3000 2.38 2.7 0.75 134 BFBLD1100 3.3
BF110BLS75 3 8 310 3000 3.3 3.7 1.03 159 BFBLD2200 4.5
BF110BLS100 3 8 310 3000 5 5.6 1.57 184 BFBLD2200 5.8
BF110BLS125 3 8 310 3000 6.6 7.5 2.07 209 BFBLD2200 7.0

BLDC-Motoren bestehen aus drei Hauptteilen:

  1. Rotor : Das rotierende Teil, in das normalerweise Permanentmagnete eingebettet sind.
  2. Stator : Der stationäre Teil, der die Motorwicklungen enthält.
  3. Elektronischer Controller : Verwaltet die Kommutierung durch Umschalten der Stromrichtung in den Statorwicklungen.


Arten von bürstenlosen Gleichstrommotoren

Bürstenlose Gleichstrommotoren können anhand ihrer Konstruktion und Kommutierungsmethode in folgende Kategorien eingeteilt werden:

1. Innenrotor-BLDC-Motoren

Bei dieser Bauform befindet sich der Rotor innerhalb des Stators. Innenrotormotoren sind für ihr hohes Drehmoment bekannt und werden häufig in industriellen Anwendungen eingesetzt.

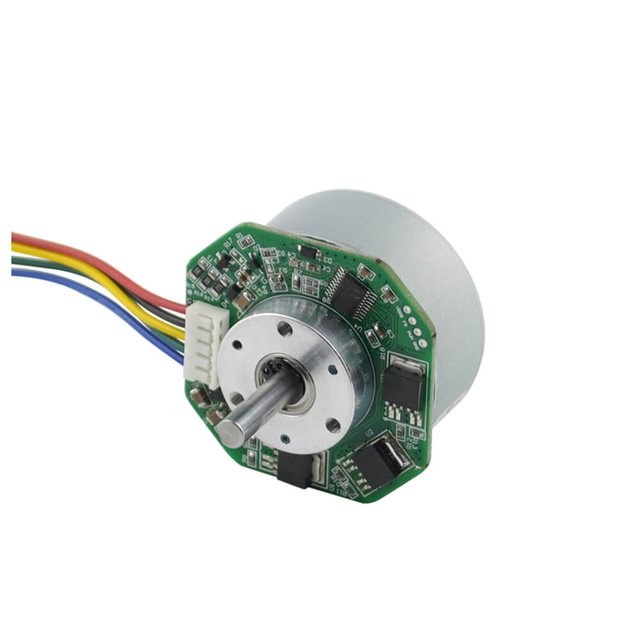

2. Außenrotor-BLDC-Motoren

Dabei ist der Rotor außerhalb des Stators positioniert, was zu einer kompakten Bauweise mit hoher Trägheit führt. Diese sind in Anwendungen wie Drohnen und Kleingeräten beliebt.

3. Sensorbasierte BLDC-Motoren

Ausgestattet mit Sensoren (z. B. Hall-Effekt-Sensoren) liefern diese Motoren eine präzise Rückmeldung über die Rotorposition und gewährleisten so eine genaue Steuerung.

4. Sensorlose BLDC-Motoren

Sensorlose Motoren nutzen die Gegen-EMK (elektromotorische Kraft), um die Rotorposition zu bestimmen. Sie sind kostengünstiger und werden in kostensensiblen Anwendungen wie Ventilatoren und Pumpen eingesetzt.



Wie funktioniert ein bürstenloser Gleichstrommotor?

Der Betrieb eines bürstenlosen Gleichstrommotors basiert auf der Wechselwirkung zwischen dem Magnetfeld der Statorwicklungen und den Permanentmagneten des Rotors. Im Gegensatz zu Bürstenmotoren, bei denen Bürsten Elektrizität physisch auf den Rotor übertragen, sind BLDC-Motoren auf eine elektronische Steuerung angewiesen, um ein rotierendes Magnetfeld zu erzeugen.



Schritte im BLDC-Motorbetrieb:

  1. Elektronische Kommutierung : Der Controller wechselt den Stromfluss zwischen verschiedenen Wicklungen und erzeugt so ein rotierendes Magnetfeld.
  2. Rotorausrichtung : Das Magnetfeld des Rotors richtet sich nach dem Magnetfeld des Stators aus und bewirkt so eine Drehung.
  3. Sensor-Feedback : Sensoren wie Hall-Effekt-Sensoren erkennen die Rotorposition und sorgen so für eine präzise Kommutierung.

Dieser nahtlose Prozess sorgt für eine höhere Effizienz und einen geringeren Verschleiß und macht BLDC-Motoren ideal für anspruchsvolle Anwendungen.



Bürstenlose Gleichstrommotoren von BesFoc bieten die folgenden Hauptvorteile:

(1) Mit guten mechanischen Eigenschaften und Regeleigenschaften können sie die Drehzahlregelung des Gleichstrombürstenmotors, die Drehzahlregelung des Frequenzumwandlungsmotors, den Induktionsmotor und die Drehzahlregelung des Untersetzungsgetriebes ersetzen.
(2) Kann mit niedriger Geschwindigkeit und hoher Leistung laufen, das Untersetzungsgetriebe einsparen und die große Last direkt antreiben.
(3) Er bietet viele Vorteile des herkömmlichen Gleichstrom-Bürstenmotors, macht aber auch die Bürsten- und Kollektorringstruktur überflüssig.
(4) Hervorragende Drehmomentleistung, Drehmomentleistung bei mittlerer und niedriger Drehzahl. Das Startdrehmoment ist groß, der Startstrom ist klein.
(5) Stufenlose Geschwindigkeitsregulierung, großer Geschwindigkeitsbereich, starke Überlastfähigkeit.
(6) Kleines Volumen, geringes Gewicht, große Leistung.
(7) Sanfter Start, sanfter Stopp und gute Bremseigenschaften können das ursprüngliche mechanische oder elektromagnetische Gerät weglassen.
(8) Der Motor selbst hat keinen Erregungsverlust und Bürstenverlust, einen hohen Wirkungsgrad und einen guten umfassenden Energiespareffekt.
(9) Hohe Zuverlässigkeit, gute Stabilität, starke Anpassungsfähigkeit sowie einfache Reparatur und Wartung.
(10) Vibrationsfestigkeit, geringe Geräuschentwicklung, geringe Vibration, reibungsloser Betrieb und lange Lebensdauer.
(11) Kein Funke, besonders geeignet für öffentliche Plätze, störungsfrei, gute Sicherheitsleistung.



Anwendung des bürstenlosen Gleichstrommotors:

1. Automobilindustrie

2. Unterhaltungselektronik

3. Industrielle Automatisierung

4. Medizinische Geräte

5. Luft- und Raumfahrt und Drohnen



Wichtige Überlegungen bei der Auswahl eines BLDC-Motors

Bei der Auswahl eines bürstenlosen Gleichstrommotors für eine bestimmte Anwendung ist es wichtig, die folgenden Faktoren zu bewerten:

Drehmoment- und Geschwindigkeitsanforderungen

Energieeffizienz

Größen- und Gewichtsbeschränkungen

Umgebungsbedingungen

Kosten vs. Leistung
