Walang brush DC motor

Ano ang Brushless DC Motor?

Ang isang walang brush na direktang kasalukuyang motor (BLDC) ay isang maliit ngunit malakas na uri ng de -koryenteng motor na gumagamit ng direktang kasalukuyang bilang mapagkukunan ng kuryente nito. Dahil sa kanilang laki at kahusayan, ang mga BLDC ay tumataas sa kanilang katanyagan at ang bilang ng mga application na ginagamit nila.



Nag -aalok ang BESFOC ng isang malawak na hanay ng mga produktong walang brush na DC na nagtatampok:

  • Output Power mula 15 W (1/50 HP) Hanggang sa 3000 W (4 HP)
  • Laki ng motor mula 28mm hanggang 110mm (nema 11 hanggang nema 42)
  • Pinagsamang Brushless Servo Motor (Pulse / Rs485 / Canopen) na mga pagpipilian
  • Maraming iba't ibang mga uri ng baras na magagamit
    • Magagamit ang gearbox ng Spur, gearbox ng bulate, magagamit ang planetary gearbox
  • Mga pagpipilian sa electromagnetic preno / encoder
  • AC o DC input driver


Besfoc Brushless DC Motor:

Bilang isang propesyonal na tagagawa ng motor na walang brush na may 13 taon sa China, nag -aalok ang BESFOC ng iba't ibang mga motor ng BLDC na may mga na -customize na mga kinakailangan, kabilang ang 42 57 60 80 86 110 130mm, karagdagan, ang mga gearbox, preno, encoder, walang brush na driver ng motor at pinagsamang driver ay opsyonal.
24v brushless motor

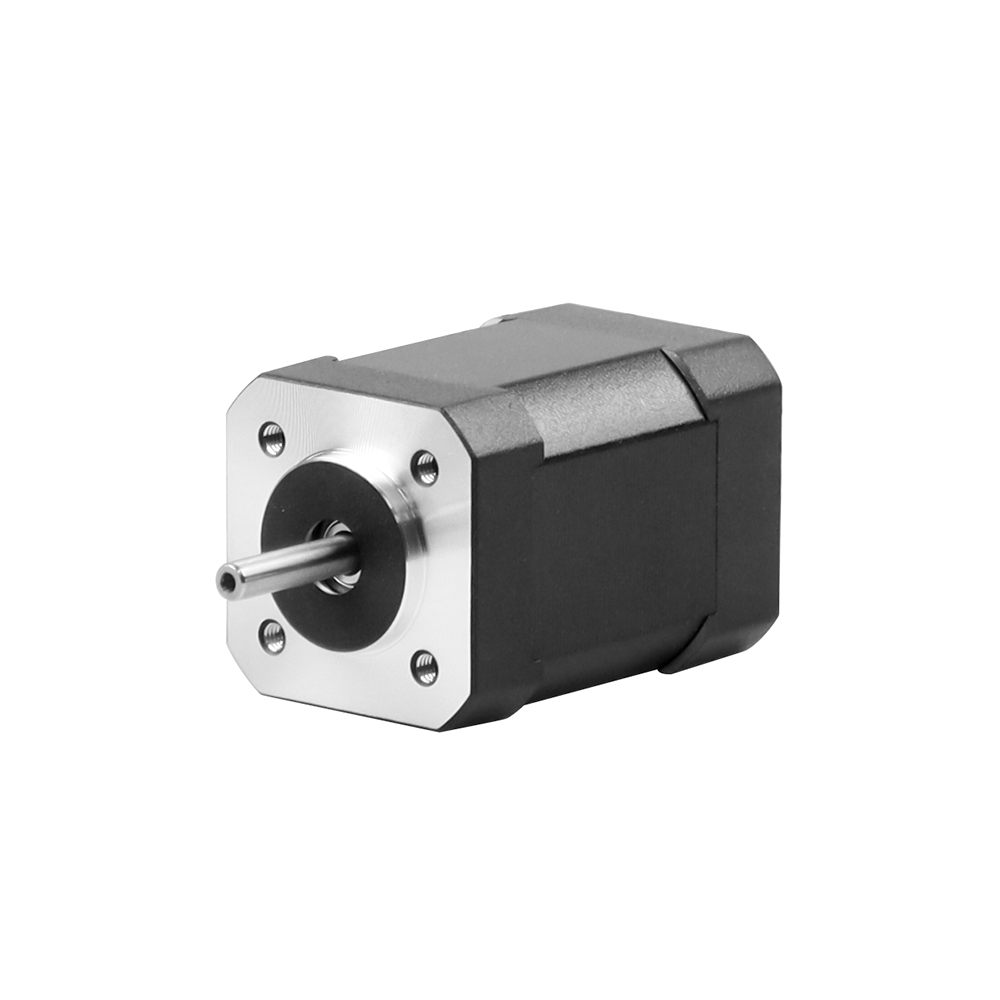

NEMA17 42BLS Series Brushless DC Motor

Brushless DC Motor, Kapangyarihan: 20W ~ 110W, Na -rate na Boltahe: 24V, Na -rate na Bilis: 4000rpm, Na -rate na Torque: 0.0625nm ~ 0.25nm
Mga Opsyonal na Bahagi: Gearbox, preno, encoder, integrated built-in driver ...
Modelo Phase Mga Poles Na -rate na boltahe Na -rate na bilis Na -rate na metalikang kuwintas Na -rate na kasalukuyang Na -rate na kapangyarihan Haba ng katawan Rotor inertia Driver Timbang
Phase Mga Poles Vdc RPM Nm A W mm g.cm2 / Kg
BF42BLS01 3 8 24 4000 0.0625 1.8 26 41 24 BFBLD120 0.3
BF42BLS02 3 8 24 4000 0.125 3.3 52.5 61 48 BFBLD120 0.45
BF42BLS03 3 8 24 4000 0.185 4.8 77.5 81 72 BFBLD120 0.65
BF42BLS04 3 8 24 4000 0.25 6.3 105 100 96 BFBLD120 0.8
Walang brush DC motor

NEMA23 57BLS Series Brushless DC Motor

Brushless DC Motor, Power: 20W ~ 190W, Na -rate na Boltahe: 36V, Na -rate na Bilis: 4000rpm, Na -rate na metalikang kuwintas: 0.055nm ~ 0.44nm
Mga Opsyonal na Bahagi: Gearbox, preno, encoder, fan, integrated built-in driver ...
Modelo Phase Mga Poles Na -rate na boltahe Na -rate na bilis Na -rate na metalikang kuwintas Na -rate na kasalukuyang Na -rate na kapangyarihan Haba ng katawan Rotor inertia Driver Timbang
Phase Mga Poles Vdc RPM Nm A W mm g.cm2 / Kg
BF57BLS005 3 8 36 4000 0.055 1.2 23 37 30 BFBLD300 0.33
BF57BLS01 3 8 36 4000 0.11 2.0 46 47 75 BFBLD300 0.44
BF57BLS02 3 8 36 4000 0.22 3.6 92 67 119 BFBLD300 0.75
BF57BLS03 3 8 36 4000 0.33 5.3 138 87 173 BFBLD300 1.0
BF57BLS04 3 8 36 4000 0.44 6.8 184 107 230 BFBLD300 1.25
Crop _ 17208771859 79

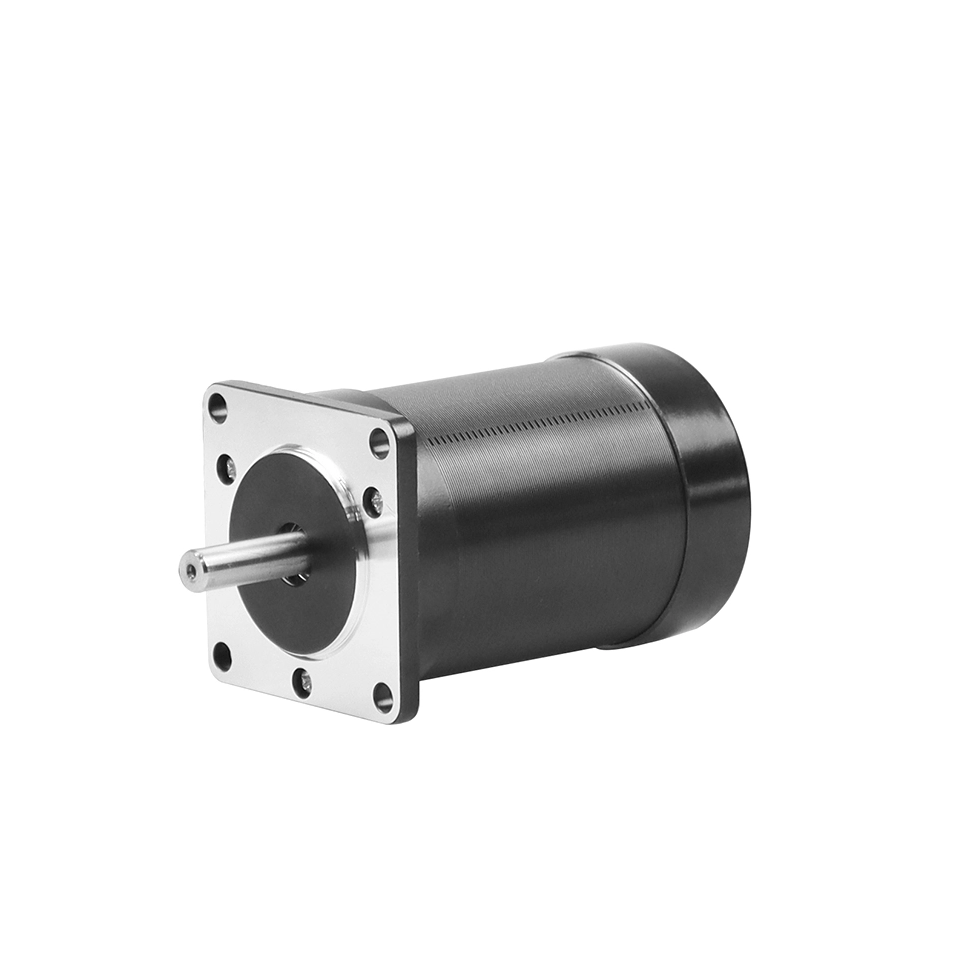

NEMA23 57BLF Series Brushless DC Motor

Brushless DC Motor, Power: 20W ~ 190W, Na -rate na Boltahe: 36V, Na -rate na Bilis: 4000rpm, Na -rate na metalikang kuwintas: 0.055nm ~ 0.44nm
Mga Opsyonal na Bahagi: Gearbox, preno, encoder, fan, integrated built-in driver ...
Modelo Phase Mga Poles Na -rate na boltahe Na -rate na bilis Na -rate na metalikang kuwintas Na -rate na kasalukuyang Na -rate na kapangyarihan Haba ng katawan Rotor inertia Driver Timbang
Phase Mga Poles Vdc RPM Nm A W mm g.cm2 / Kg
BF57BLF005 3 8 36 4000 0.055 1.2 23 37 30 BFBLD300 0.33
BF57BLF01 3 8 36 4000 0.11 2.0 46 47 75 BFBLD300 0.44
BF57BLF02 3 8 36 4000 0.22 3.6 92 67 119 BFBLD300 0.75
BF57BLF03 3 8 36 4000 0.33 5.3 138 87 173 BFBLD300 1.0
BF57BLF04 3 8 36 4000 0.44 6.8 184 107 230 BFBLD300 1.25
Walang brush na motor 48v

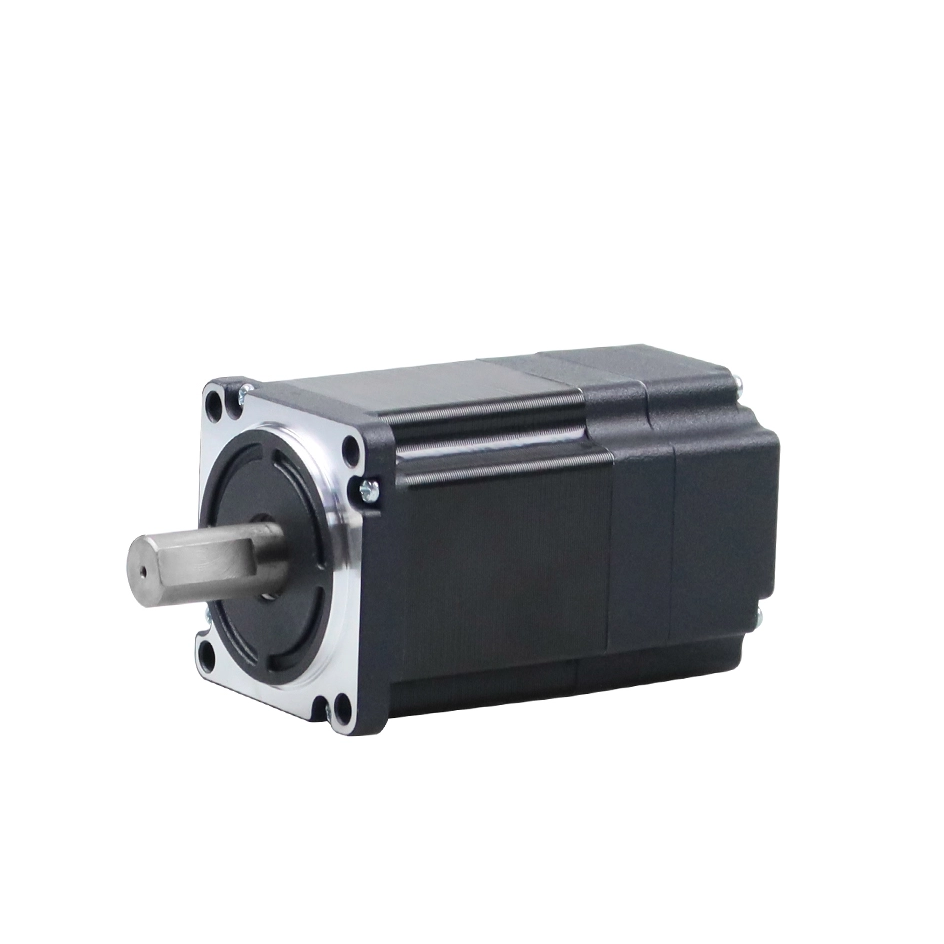

NEMA24 60BLS Series Brushless DC Motor

Brushless DC Motor, Kapangyarihan: 94W ~ 377W, Na -rate na Boltahe: 48V, Bilis ng Rated: 3000rpm, Na -rate na metalikang kuwintas: 0.3nm ~ 1.2nm
Mga Opsyonal na Bahagi: Gearbox, preno, encoder, fan, integrated built-in driver ...
Modelo Phase Mga Poles Na -rate na boltahe Na -rate na bilis Na -rate na metalikang kuwintas Na -rate na kasalukuyang Na -rate na kapangyarihan Haba ng katawan Rotor inertia Driver Timbang
Phase Mga Poles Vdc RPM Nm A W mm kg.cm2 / Kg
BF60BLS01 3 8 48 3000 0.3 2.8 94 78 0.24 BFBLD300 0.85
BF60BLS02 3 8 48 3000 0.6 5.2 188 99 0.48 BFBLD300 1.25
BF60BLS03 3 8 48 3000 0.9 7.5 283 120 0.72 BFBLD750 1.65
BF60BLS04 3 8 48 3000 1.2 9.5 377 141 0.96 BFBLD750 2.05
Crop _ 17219737163 66

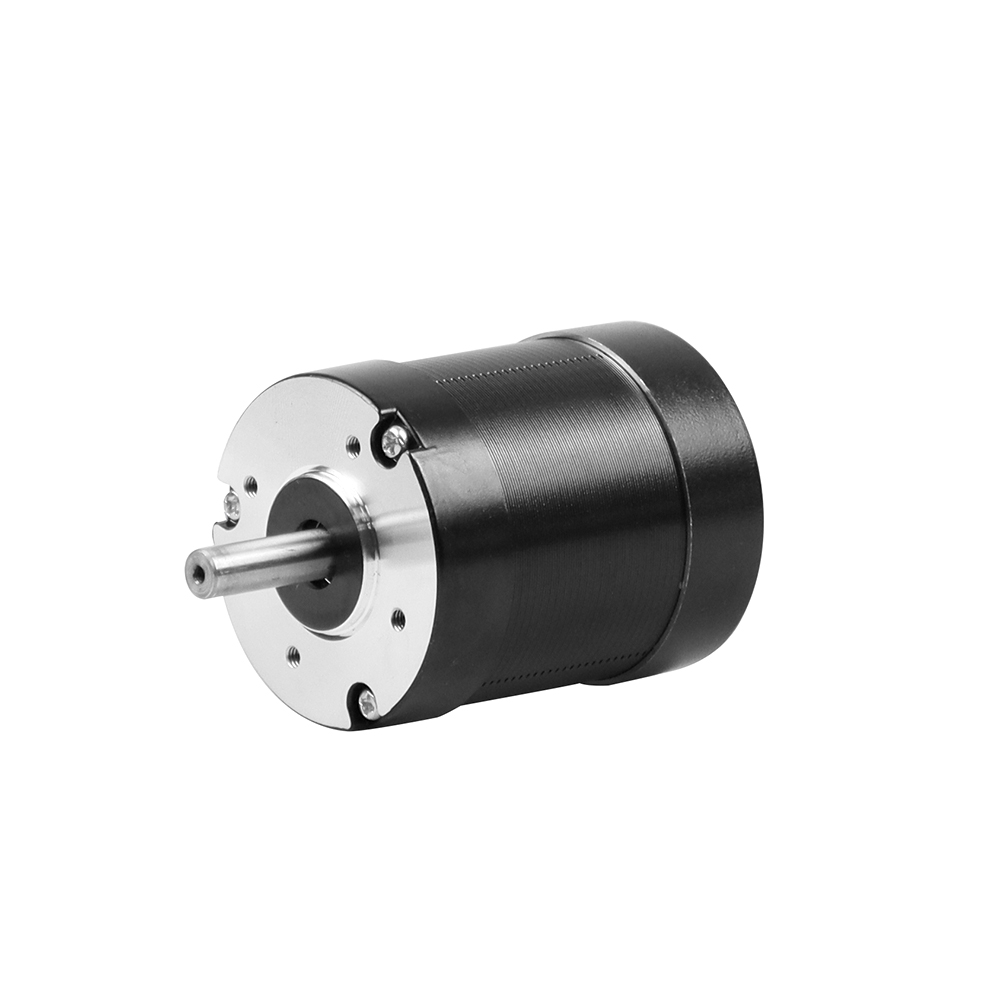

80BLS Series Brushless DC Motor

Brushless DC Motor, Kapangyarihan: 110W ~ 440W, Na -rate na Boltahe: 48V, Bilis ng Rated: 3000rpm, Na -rate na metalikang kuwintas: 0.35nm ~ 1.4nm
Mga Opsyonal na Bahagi: Gearbox, preno, encoder, fan, integrated built-in driver ...
Modelo Phase Mga Poles Na -rate na boltahe Na -rate na bilis Na -rate na metalikang kuwintas Na -rate na kasalukuyang Na -rate na kapangyarihan Haba ng katawan Rotor inertia Driver Timbang
Phase Mga Poles Vdc RPM Nm A W mm kg.cm2 / Kg
BF80BLS01 3 8 48 3000 0.35 3 110 78 0.21 BFBLD750 1.4
BF80BLS02 3 8 48 3000 0.7 5.5 220 98 0.42 BFBLD750 2
BF80BLS03 3 8 48 3000 1.05 8 330 118 0.63 BFBLD750 2.6
BF80BLS04 3 8 48 3000 1.4 10.5 40 138 0.84 BFBLD750 3.2
Walang brush na motor 48v

86BLS Series Brushless DC Motor

Brushless DC Motor, Power: 110W ~ 660W, Na -rate na Boltahe: 48V, Bilis ng Rated: 3000rpm, Na -rate na Torque: 0.35Nm ~ 2.1nm
Mga Opsyonal na Bahagi: Gearbox, preno, encoder, fan, integrated built-in driver ...
modelo Phase Mga Poles Na -rate na boltahe Na -rate na bilis Na -rate na metalikang kuwintas Na -rate na kasalukuyang Na -rate na kapangyarihan Haba ng katawan Rotor inertia Driver Timbang
Phase Mga Poles Vdc RPM Nm A W mm kg.cm2 / Kg
BF86BLS58-X002 3 8 48 3000 0.35 3 110 71 0.4 BFBLD750 1.5
BF86BLS71-X001 3 8 48 3000 0.7 6.3 220 84.5 0.8 BFBLD750 1.9
BF86BLS84 3 8 48 3000 1.05 9 330 98 1.2 BFBLD750 2.3
BF86BLS98-X015 3 8 48 3000 1.56 11.5 440 111.5 1.6 BFBLD750 2.7
BF86BLS125-X015 3 8 48 3000 2.1 18 660 138.5 2.4 BFBLD750 4

Ang mga motor ng BLDC ay binubuo ng tatlong pangunahing bahagi:

  1. Rotor : Ang umiikot na bahagi, karaniwang naka -embed na may permanenteng magnet.
  2. Stator : Ang nakatigil na bahagi na naglalaman ng mga paikot -ikot na motor.
  3. Electronic Controller : Pinamamahalaan ang commutation sa pamamagitan ng paglipat ng kasalukuyang direksyon sa mga paikot -ikot na stator.


Mga uri ng walang brush na DC motor

Ang mga brush na DC motor ay maaaring ikinategorya batay sa kanilang mga pamamaraan sa konstruksyon at commutation:

1. Inner Rotor Bldc Motors

Sa disenyo na ito, ang rotor ay matatagpuan sa loob ng stator. Ang mga panloob na motor ng rotor ay kilala para sa kanilang mataas na metalikang kuwintas at karaniwang ginagamit sa mga pang -industriya na aplikasyon.

2. Outer Rotor Bldc Motors

Dito, ang rotor ay nakaposisyon sa labas ng stator, na nagreresulta sa isang compact na disenyo na may mataas na pagkawalang -galaw. Ang mga ito ay sikat sa mga application tulad ng mga drone at maliit na kasangkapan.

3. Mga motor na batay sa sensor na BLDC

Nilagyan ng mga sensor (halimbawa, sensor ng Hall-effect), ang mga motor na ito ay nagbibigay ng tumpak na puna sa posisyon ng rotor, tinitiyak ang tumpak na kontrol.

4. Sensorless BLDC Motors

Ang mga sensorless motor ay umaasa sa back-EMF (electromotive force) upang matukoy ang posisyon ng rotor. Ang mga ito ay mas abot-kayang at ginagamit sa mga application na sensitibo sa gastos tulad ng mga tagahanga at bomba.



Paano gumagana ang isang walang brush na DC motor?

Ang operasyon ng isang walang brush na DC motor ay batay sa pakikipag -ugnayan sa pagitan ng magnetic field ng stator windings at ang permanenteng magnet ng rotor. Hindi tulad ng mga brushed motor, kung saan ang mga brushes ay pisikal na naglilipat ng kuryente sa rotor, ang mga motor ng BLDC ay umaasa sa isang elektronikong magsusupil upang makabuo ng isang umiikot na magnetic field.



Mga hakbang sa operasyon ng motor ng BLDC:

  1. Electronic Commutation : Ang controller ay pumalit sa kasalukuyang daloy sa pagitan ng iba't ibang mga paikot -ikot, na lumilikha ng isang umiikot na magnetic field.
  2. Rotor Alignment : Ang magnetic field ng rotor ay nakahanay sa magnetic field ng stator, na nagiging sanhi ng pag -ikot.
  3. Feedback ng Sensor : Ang mga sensor tulad ng Hall-effect sensor ay nakakakita ng posisyon ng rotor, tinitiyak ang tumpak na commutation.

Tinitiyak ng walang tahi na prosesong ito ang mas mataas na kahusayan at nabawasan ang pagsusuot, na ginagawang perpekto ang BLDC Motors para sa hinihingi na mga aplikasyon.



Ang BESFOC Brushless DC Motors ay may mga sumusunod na pangunahing pakinabang:

(1) na may mahusay na mga katangian ng mekanikal at pag -regulate ng mga katangian, maaaring palitan ang regulasyon ng bilis ng motor ng DC brush, dalas ng pagbabagong bilis ng motor, regulasyon ng induction kasama ang regulasyon ng bilis ng reducer.
(2) Maaaring tumakbo sa mababang bilis at mataas na lakas, i -save ang reducer, at direktang magmaneho ng malaking pagkarga.
(3) Marami itong pakinabang ng tradisyunal na motor ng DC brush, ngunit tinanggal din ang istruktura ng brush at kolektor.
.
(5) Hakbang na mas mababa sa regulasyon ng bilis, malawak na saklaw ng bilis, malakas na kapasidad ng labis na karga.
(6) Maliit na dami, magaan na timbang, malaking output.
(7) Malambot na pagsisimula, malambot na paghinto, at mahusay na mga katangian ng pagpepreno ay maaaring mag -iwan ng orihinal na aparato ng mekanikal o electromagnetic.
(8) Ang motor mismo ay walang pagkawala ng paggulo at pagkawala ng brush, mataas na kahusayan, at isang mahusay na komprehensibong epekto ng pag-save ng kuryente.
(9) Mataas na pagiging maaasahan, mahusay na katatagan, malakas na kakayahang umangkop, at simpleng pag -aayos at pagpapanatili.
(10) Paglaban sa panginginig ng boses, mababang ingay, maliit na panginginig ng boses, makinis na operasyon, at mahabang buhay.
(11) Walang spark, lalo na ang angkop para sa mga pampublikong lugar, anti-pagkagambala, mahusay na pagganap ng kaligtasan.



Brushless DC Motor Application:

1. Industriya ng Automotiko

2. Electronics ng Consumer

3. Pang -industriya na Pag -aautomat

4. Mga aparatong medikal

5. Aerospace at Drone



Mga pangunahing pagsasaalang -alang kapag pumipili ng isang motor na BLDC

Kapag pumipili ng isang walang brush na DC motor para sa isang tiyak na aplikasyon, mahalaga na suriin ang mga sumusunod na kadahilanan:

Mga kinakailangan sa metalikang kuwintas at bilis

Kahusayan ng kuryente

Laki at mga hadlang sa timbang

Mga kondisyon sa kapaligiran

Gastos kumpara sa pagganap
