소형 의료용 주사기 펌프에 적합한 통합형 폐쇄 루프 스테퍼 모터를 선택하는 방법은 무엇입니까?

요약하면 소형 의료용 주사기 펌프에 적합한 통합형 폐쇄 루프 스테퍼 모터를 선택하려면 토크, 작동 속도, 인코더 피드백, 위치 안정성 및 설치 공간을 평가해야 합니다. 통합형 폐쇄 루프 스테퍼 모터는 스테퍼 모터, 인코더 및 드라이버를 하나의 소형 장치에 결합하여 모션 제어를 개선하고 시스템 통합을 단순화합니다. 안정적인 유체 전달을 위해 엔지니어는 변속기 백래시, 플런저 마찰, 유체 압력, 열 성능 및 시스템 보정도 고려해야 합니다. 모터 사양을 펌프 요구 사항에 일치시킴으로써 의료 장비 제조업체는 보다 일관된 위치 지정, 효율적인 통합 및 신뢰할 수 있는 액체 처리 성능을 달성할 수 있습니다.

소형 의료용 주사기 펌프에는 정밀한 유체 공급, 안정적인 모션 제어, 소형 기계 통합 및 안정적인 장기 작동이 필요합니다. 의료 응용 분야에서 일관된 유속, 정확한 투여 및 신뢰할 수 있는 성능을 유지하려면 올바른 모터를 선택하는 것이 필수적입니다. 사용 가능한 모션 제어 솔루션 중에서 통합형 폐쇄 루프 스테퍼 모터는 위치 정확도, 토크 제어 및 공간 절약형 설계의 실용적인 조합을 제공합니다.

그러나 모든 것은 아닙니다 통합형 폐쇄 루프 스테퍼 모터는 소형 의료용 주사기 펌프에 적합합니다. 모터 선택은 주사기 사양, 필요한 유량, 선형 구동 메커니즘, 작동 조건, 제어 인터페이스 및 안전 요구 사항에 따라 달라집니다. 엔지니어는 프레임 크기나 정격 토크만을 기준으로 모터를 선택하기보다는 이러한 요소를 함께 평가해야 합니다.

이 가이드에서는 힘 및 속도 요구 사항부터 피드백 성능, 열 관리 및 시스템 통합에 이르기까지 소형 의료용 주사기 펌프용 통합 폐쇄 루프 스테퍼 모터를 선택하기 위한 주요 고려 사항을 검토합니다.

1. 의료용 주사기 펌프의 동작 요구 사항 이해

모터를 선택하기 전에 주사기 펌프가 회전 운동을 제어된 선형 변위로 변환하는 방법을 이해해야 합니다.

일반적인 주사기 펌프는 모터, 변속기 메커니즘, 리드 스크류 또는 볼 스크류, 주사기 홀더, 플런저 드라이버 및 전자 제어 시스템으로 구성됩니다. 모터는 변속기 메커니즘을 회전시켜 플런저를 제어된 속도로 앞으로 이동시킵니다. 이 변위는 전달되는 유체의 양을 결정합니다.

필요한 모터 성능은 여러 애플리케이션 매개변수에 따라 달라집니다.

• 주사기 크기: 주사기 직경이 다르면 동일한 플런저 변위에 대해 서로 다른 유체 용량이 생성됩니다.

• 필요한 유량: 일반적으로 전달 속도가 높을수록 플런저 이동이 빨라야 합니다.

• 유체 점도: 유체의 점성이 높을수록 목표 전달 속도를 유지하기 위해 더 큰 힘이 필요할 수 있습니다.

• 배압: 튜브, 바늘, 카테터 및 기타 다운스트림 구성 요소의 저항은 플런저를 이동하는 데 필요한 힘에 영향을 미칩니다.

• 위치 결정 해상도: 소량 납품에는 충분히 미세하고 반복 가능한 플런저 움직임이 필요합니다.

• 작동 기간: 지속적인 작동은 모터 열 관리 및 기계적 신뢰성에 대한 요구를 높입니다.

이러한 매개변수는 모터 선택의 기초를 설정합니다. 저유량 실험실 응용 분야용으로 설계된 소형 주사기 펌프는 장기간에 걸쳐 액체를 공급해야 하는 의료용 주입 시스템과 요구 사항이 매우 다를 수 있습니다.

따라서 개별 모터 모델을 비교하기 전에 펌프의 작동 범위를 정의해야 합니다.

2.통합 폐쇄 루프 스테퍼 모터란 무엇입니까?

안 통합 폐쇄 루프 스테퍼 모터 는 스테퍼 모터, 인코더 및 모터 드라이버를 단일 소형 장치에 결합한 모션 제어 장치입니다. 위치 피드백을 사용하여 실제 모터 움직임을 모니터링하고 실제 위치가 명령된 위치와 다를 때 작동을 조정합니다.

기존 개방 루프 스테퍼 모터와 비교하여 통합 폐쇄 루프 스테퍼 모터는 위치 오류를 감지하고 단계 누락 위험을 줄이며 부하 변화 시 모션 신뢰성을 향상시킬 수 있습니다.

통합 폐루프 스테퍼 모터는 어떻게 작동합니까?

통합형 폐쇄 루프 스테퍼 모터는 일반적으로 세 가지 주요 구성 요소를 통해 작동합니다.

1. 스테퍼 모터

전기 펄스를 제어된 회전 운동으로 변환합니다. 정밀한 단계 기반 작동으로 인해 반복 가능한 모션이 필요한 위치 지정 애플리케이션에 적합합니다.

2. 인코더

모터의 실제 위치를 측정하고 제어 시스템에 피드백을 제공합니다. 설계에 따라 인코더는 속도 모니터링 및 위치 오류 감지도 지원할 수 있습니다.

3. 통합 모터 드라이버

동작 명령을 수신하고, 모터 전류를 제어하고, 명령된 동작을 피드백과 비교하고, 제어 전략에 따라 모터 작동을 조정합니다.

작동 원리

1. 컨트롤러는 모터에 위치 또는 동작 명령을 보냅니다.

2. 통합 드라이버는 모터 권선에 전원을 공급하여 회전을 생성합니다.

3. 인코더는 실제 모터 위치를 측정합니다.

4. 운전자는 실제 위치와 명령된 위치를 비교합니다.

5. 편차가 발생하면 폐쇄 루프 제어 시스템은 해당 기능 내에서 모터 작동을 조정합니다.

이 피드백 메커니즘은 모터가 다양한 부하에서 명령된 움직임을 보다 안정적으로 유지하는 데 도움이 됩니다.

중요: 폐쇄 루프 제어는 모든 위치 오류를 제거하거나 절대 정확도를 보장하지 않습니다. 성능은 인코더, 제어 알고리즘, 기계적 전송, 부하 및 시스템 구성에 따라 달라집니다.

통합 폐루프 스테퍼 모터의 주요 장점

• 위치 결정 신뢰성 향상: 인코더 피드백은 명령된 모터 위치와 실제 모터 위치 간의 편차를 감지하는 데 도움이 됩니다.

• 컴팩트한 디자인: 통합된 전자 장치는 별도의 모터 드라이버 및 관련 배선의 필요성을 줄입니다.

• 더 나은 부하 반응: 드라이브는 제어 한계 내에서 기계적 부하의 변화에 ​​반응할 수 있습니다.

• 감지되지 않은 누락된 단계의 위험 감소: 위치 피드백은 개방 루프 시스템이 감지하지 못할 수 있는 동작 오류를 식별하는 데 도움이 됩니다.

• 단순화된 시스템 통합: 별도의 구성 요소 수가 적어 설치 및 배선 복잡성이 줄어듭니다.

• 잠재적으로 향상된 에너지 효율성: 일부 모델은 제어 전략에 따라 작동 조건에 따라 전류를 조정할 수 있습니다.

일반적인 응용

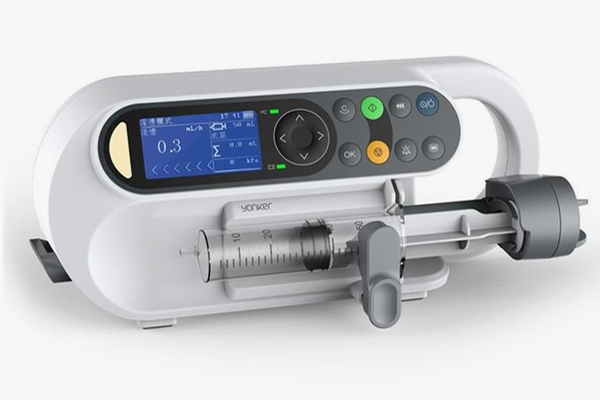

의료용 주사기 펌프

유체 전달을 위해 제어된 플런저 움직임을 지원합니다. 실제 투여 정확도는 주사기 크기, 전달 메커니즘, 압력 및 시스템 보정에 따라 달라집니다.

로봇 공학 및 자동화된 처리

소형 액추에이터, 픽 앤 플레이스 메커니즘 및 자동화 장비를 위한 제어된 위치 지정 기능을 제공합니다.

실험실 및 분석 장비

샘플 처리, 분배 및 정밀 포지셔닝 시스템에서 반복 가능한 이동을 가능하게 합니다.

산업 자동화

선형 액추에이터, 검사 장비, 자동 조립 시스템 및 제어된 모션이 필요한 기타 애플리케이션을 지원합니다.

언제 통합형 폐쇄 루프 스테퍼 모터를 선택해야 합니까?

애플리케이션에 다음이 필요할 때 통합 폐쇄 루프 스테퍼 모터를 고려해 볼 가치가 있습니다.

• 반복 가능한 위치 지정 및 피드백 기반 오류 감지.

• 변화하는 기계적 부하에서도 안정적인 움직임.

• 소형 모터 및 드라이버 어셈블리입니다.

• 단순화된 전기 배선 및 설치.

• 제어된 저속 모션 및 빈번한 위치 조정.

모델을 선택할 때 정격 토크, 토크-속도 성능, 엔코더 분해능, 공급 전압, 통신 인터페이스, 열 특성, 장착 치수 및 보호 기능을 평가하십시오.

매우 높은 동적 성능, 예외적으로 부드러운 모션 또는 지속적인 속도 제어가 필요한 응용 분야의 경우 기존 서보 모터도 평가할 가치가 있습니다.

요약: 통합 폐쇄 루프 스테퍼 모터는 스테퍼 모터, 인코더 및 드라이버를 하나의 장치에 결합하여 소형 피드백 기반 모션 제어를 제공합니다. 이는 위치 안정성, 통합 단순성 및 제어된 이동이 중요한 설계 우선순위일 때 특히 유용합니다.

베스포크 통합 폐쇄 루프 서보 모터   제품

Besfoc 통합 서보 모터 시스템 맞춤형 서비스

Besfoc 통합 서보 모터 시스템 맞춤형 서비스

3. 통합 폐루프 스테퍼 모터 vs. 개방 루프 스테퍼 모터 vs. 서보 모터

안정적인 위치 지정, 부드러운 모션 및 효율적인 시스템 통합을 달성하려면 올바른 모터를 선택하는 것이 필수적입니다. 통합형 폐쇄 루프 스테퍼 모터, 개방형 루프 스테퍼 모터 및 서보 모터는 산업 자동화, 의료용 주사기 펌프, 로봇 공학 및 정밀 액체 처리 시스템에 널리 사용됩니다. 그러나 피드백 제어, 포지셔닝 신뢰성, 동적 성능, 비용 및 통합 요구 사항이 다릅니다.

이러한 차이점을 이해하면 엔지니어는 해당 응용 분야에 가장 적합한 모터를 선택하는 데 도움이 됩니다.

3.1 개방 루프 스테퍼 모터란 무엇입니까?

개방 루프 스테퍼 모터는 일반적으로 실제 회전자 위치를 확인하기 위한 인코더 피드백 없이 전기 명령에 따라 개별 단계로 이동합니다.

주요 장점

• 비용 효율적인 설계: 일반적으로 필요한 구성 요소 수가 더 적습니다.

• 간단한 제어: 간단한 펄스 및 방향 명령으로 작동합니다.

• 우수한 유지 토크: 다양한 고정 위치 제어 응용 분야에 적합합니다.

• 간편한 통합: 모션 컨트롤러에서 널리 지원됩니다.

제한 사항

• 추가 피드백 없이는 일반적으로 누락된 단계를 감지할 수 없습니다.

• 과도한 부하로 인해 동기화가 손실될 수 있습니다.

• 안정적으로 작동하려면 충분한 토크 마진이 필요합니다.

일반적인 응용 분야: 기본 포지셔닝 시스템, 3D 프린터, 소형 CNC 장비 및 비용에 민감한 자동화.

3.2 서보 모터란 무엇인가?

서보 모터는 피드백 기반 위치, 속도 및 토크 제어를 위해 설계되었습니다. 서보 시스템은 일반적으로 인코더 피드백과 고급 제어 알고리즘을 사용하여 응답성이 뛰어나고 정확한 모션을 달성합니다.

구성에 따라 서보 모터에는 별도의 드라이브가 필요할 수도 있고 통합 솔루션으로 제공될 수도 있습니다.

주요 장점

• 높은 동적 성능: 빠른 가속 및 감속에 적합합니다.

• 넓은 작동 속도 범위: 까다로운 모션 프로필을 지원합니다.

• 정밀한 피드백 제어: 조정된 위치 지정 및 속도 조절이 가능합니다.

• 변화하는 부하에서 강력한 성능: 적절한 크기와 조정이 있을 때.

제한 사항

• 시스템 비용이 더 높을 수 있습니다.

• 더 많은 설정과 조정이 필요한 경우가 많습니다.

• 드라이브 아키텍처에 따라 추가적인 통합 복잡성이 발생할 수 있습니다.

일반적인 응용 분야: 산업용 로봇, 고속 포장 기계, CNC 장비 및 까다로운 자동화 모션 시스템.

3.3 주요 차이점 요약

실제 성능은 모터 사양, 드라이브 전자 장치, 제어 설정 및 기계 설계에 따라 달라집니다.

3.4 의료용 주사기 펌프에 가장 적합한 모터는 무엇입니까?

의료용 주사기 펌프에는 제어된 플런저 움직임, 안정적인 저속 작동, 컴팩트한 구조 및 안정적인 오류 모니터링이 필요합니다.

• 개방 루프 스테퍼 모터: 관리 가능한 부하와 모션 오류를 해결하기 위한 추가 조치가 있는 비용에 민감한 시스템에 적합합니다.

• 통합형 폐쇄 루프 스테퍼 모터: 컴팩트한 통합과 엔코더 기반 위치 모니터링이 우선시되는 경우 실용적인 선택입니다.

• 서보 모터: 애플리케이션에 까다로운 동적 성능, 넓은 속도 범위 또는 고급 모션 조정이 필요한 경우 고려해 볼 가치가 있습니다.

많은 소형 주사기 펌프 설계의 경우 통합형 폐쇄 루프 스테퍼 모터가 제어 기능, 시스템 크기 및 통합 복잡성 간의 유용한 균형을 제공합니다.

그러나 모터 위치 정확도가 유체 전달 정확도를 자동으로 보장하지는 않습니다. 주사기 공차, 플런저 마찰, 나사 백래시, 유체 압력 및 보정도 평가해야 합니다.

3.5 올바른 모터를 선택하는 방법

모터를 선택하기 전에 다음 필수 요소를 비교하십시오.

1. 토크 및 속도: 필요한 작동 속도에서 사용 가능한 토크를 확인합니다.

2. 위치 지정 요구 사항: 인코더 피드백 및 오류 감지가 필요한지 여부를 결정합니다.

3. 설치 공간: 모터 크기, 드라이버 배치 및 배선 요구 사항을 비교합니다.

4. 동작 프로필: 가속, 감속 및 연속 작동을 평가합니다.

5. 제어 호환성: 통신 인터페이스 및 컨트롤러 요구 사항을 확인하십시오.

6. 예산 및 복잡성: 통합 노력 및 성능 요구 사항에 맞춰 구매 비용의 균형을 맞춥니다.

요약

개방 루프 스테퍼 모터는 간단하고 비용에 민감한 위치 지정에 적합합니다. 통합형 폐쇄 루프 스테퍼 모터는 인코더 피드백과 소형 드라이브 통합을 추가하므로 의료용 주사기 펌프 및 액체 취급 시스템과 같은 응용 분야에 적합합니다. 높은 동적 성능과 고급 모션 제어가 필수적인 경우 서보 모터가 선호되는 경우가 많습니다.

최선의 선택은 응용 분야의 토크, 속도, 정확도, 공간 및 제어 요구 사항에 따라 달라집니다. 엔지니어는 이러한 요소를 함께 평가하여 성능, 신뢰성 및 비용의 적절한 균형을 제공하는 모터를 선택할 수 있습니다.

4. 통합 폐쇄 루프 스테퍼 모터의 장점을 평가합니다.

통합형 폐쇄 루프 스테퍼 모터는 스테퍼 모터, 위치 피드백 장치 및 모터 구동 전자 장치를 소형 어셈블리에 결합합니다. 모델에 따라 통신 인터페이스, 프로그래밍 가능한 모션 기능 및 추가 보호 기능이 통합될 수도 있습니다.

이 아키텍처는 소형 의료용 주사기 펌프의 설계를 단순화할 수 있습니다.

4.1 폐루프 위치 제어

기존의 개방 루프 스테퍼 모터는 실제 회전자 위치를 직접 확인하지 않고 명령된 단계를 실행합니다. 적용된 부하가 사용 가능한 토크를 초과하는 경우 컨트롤러가 즉시 오류를 감지하지 못한 채 모터의 동기화가 끊어질 수 있습니다.

폐쇄 루프 스테퍼 모터는 인코더나 다른 위치 센서의 피드백을 사용하여 실제 동작을 모니터링합니다. 드라이브는 명령된 위치와 측정된 위치를 비교하고 제어 전략에 따라 모터 작동을 조정합니다.

주사기 펌프의 경우 이 피드백은 위치 추적, 동작 일관성 및 누락된 단계 오류에 대한 저항을 개선하는 데 도움이 될 수 있습니다.

그러나 폐쇄 루프 제어는 정확한 유체 공급을 자동으로 보장하지 않습니다. 전반적인 성능은 변속기 백래시, 나사 리드 정확도, 플런저 준수, 주사기 크기, 유체 압력 및 제어 시스템 보정에 따라 달라집니다.

4.2 컴팩트한 기계 및 전기 통합

기존 모터 시스템에는 별도의 모터 드라이버, 인코더 인터페이스 및 추가 배선이 필요한 경우가 많습니다. 통합 솔루션은 주요 구성 요소를 하나의 어셈블리로 결합하여 외부 연결 수를 줄이고 장비 레이아웃을 단순화합니다.

이는 주사기 펌프가 휴대용 의료 기기, 다중 채널 주입 플랫폼 또는 소형 실험실 기기에 맞아야 하는 경우 특히 유용할 수 있습니다.

주요 이점은 다음과 같습니다.

• 외부 드라이버 공간이 줄어듭니다.

• 단순화된 모터 및 인코더 배선.

• 장착하고 연결해야 하는 별도의 구성 요소 수가 적습니다.

• 보다 간단한 전기 통합.

• 조립 시간 및 시스템 복잡성이 감소할 수 있습니다.

통합 모터를 평가할 때 전체 조립 치수, 커넥터 위치, 케이블 굽힘 반경, 열 방출 요구 사항 및 유지 관리 접근성을 확인해야 합니다.

4.3 저속에서 안정적인 움직임

많은 주사기 펌프는 낮은 선형 속도로 작동하여 장기간에 걸쳐 적은 양의 유체를 공급합니다. 이러한 속도에서는 토크 일관성, 진동 및 변속기의 부드러움이 특히 중요합니다.

스테퍼 모터는 개별 위치 지정 기능을 제공하는 반면, 마이크로스테핑은 명령 해상도를 향상시키고 특정 형태의 진동을 줄일 수 있습니다. 폐쇄 루프 피드백은 위치 모니터링을 추가하고 드라이브가 부하 외란에 대응하는 데 도움을 줄 수 있습니다.

그럼에도 불구하고 마이크로스텝 분해능은 절대 위치 정확도와 동일하지 않습니다. 달성 가능한 유체 전달 정밀도는 전체 펌프 수준에서 검증되어야 합니다.

극히 낮은 유속이 필요한 응용 분야의 경우 엔지니어는 무부하 모터 사양에만 의존하기보다는 실제 작동 부하에서 모터 동작을 평가해야 합니다.

5. 필요한 선형 힘과 모터 토크를 계산합니다.

모터는 주사기 플런저에 작용하는 힘과 전달 시스템의 저항을 극복할 수 있을 만큼 충분한 토크를 생성해야 합니다.

토크가 부족한 모터를 선택하면 위치 오류, 이동 중단 또는 일관성 없는 전달이 발생할 수 있습니다. 반대로 불필요하게 큰 모터를 선택하면 비용, 전력 소비 및 열 부하가 증가할 수 있습니다.

5.1 필요한 플런저 힘 결정

필요한 플런저 힘은 주사기 내부 압력, 주사기 내부 직경, 플런저와 배럴 사이의 마찰, 구동 시스템의 기계적 저항에 따라 달라집니다.

실제 평가에는 다음이 포함되어야 합니다.

• 최대 예상 유체 압력.

• 작동 범위 전체에 걸쳐 플런저 씰 마찰.

• 주사기 제조업체와 배치 간의 차이.

• 가이드 레일, 베어링 및 나사 조립체의 마찰.

• 가속이나 기계적 정렬 불량으로 인해 추가 힘이 발생합니다.

공칭 조건에만 의존하기보다는 신뢰할 수 있는 최대 작동 부하를 평가해야 합니다.

의료용 주사기 펌프의 경우 이는 동일한 플랫폼이 다양한 주사기 크기나 유체 유형을 지원해야 하는 경우 특히 중요합니다.

5.2 모터 토크를 전송 메커니즘에 일치시키다

모터의 회전 토크는 리드 스크류, 볼 스크류 또는 기타 전달 메커니즘을 통해 선형 힘으로 변환됩니다.

사용 가능한 선형 힘의 양은 나사 리드, 전달 효율 및 실제 작동 속도에서의 모터 토크에 따라 달라집니다.

스크류 리드가 작을수록 일반적으로 모터 회전당 더 큰 기계적 이점과 더 미세한 선형 변위를 제공합니다. 그러나 동일한 플런저 이동을 달성하려면 더 많은 모터 회전이 필요합니다.

스크류 리드가 클수록 선형 이동이 더 빨라지지만 동일한 출력 힘에 대해 더 큰 토크가 필요합니다.

따라서 통합 폐쇄 루프 스테퍼 모터를 선택할 때는 모터와 변속기를 완전한 시스템으로 평가해야 합니다.

5.3 필요한 작동 속도에서 토크 확인

모터의 유지 토크는 주사기 펌프 모터를 선택하는 데 적합한 기준이 아닙니다.

스테퍼 모터 토크는 일반적으로 회전 속도가 증가함에 따라 감소합니다. 사용 가능한 토크는 공급 전압, 권선 특성, 구동 전류 및 제어 설정에 따라 달라집니다.

제조업체의 토크-속도 곡선을 검토하고 모터가 전체 작동 범위에 걸쳐 필요한 힘을 유지할 수 있는지 확인해야 합니다.

적절한 선택은 과도한 열 발생 없이 예상되는 부하 변동, 가속, 기계적 마찰 및 노화 효과에 대해 충분한 여유를 제공해야 합니다.

6. 소형 주사기 펌프에 적합한 모터 크기를 선택하십시오.

모터의 물리적 치수는 펌프의 인클로저, 내부 레이아웃, 장착 구조 및 휴대성에 직접적인 영향을 미칩니다.

일반적인 선택 고려 사항에는 모터 프레임 크기, 본체 길이, 샤프트 직경, 장착 구멍 패턴, 커넥터 방향 및 전기 연결에 필요한 공간이 포함됩니다.

휴대용 장치에는 모터가 작을수록 매력적일 수 있지만 필요한 토크, 열 성능 또는 위치 안정성보다 작은 크기가 우선되어서는 안 됩니다.

6.1 저울 크기, 토크 및 열 성능

소형 모터는 전체 의료 장치의 열 한계 내에서 작동해야 합니다. 환기가 제한되고 다른 전자 부품과 근접하면 열 방출이 어려워질 수 있습니다.

모터 모델을 비교할 때 다음 사항을 조사해야 합니다.

• 정격 전류 및 전력 소비.

• 권선 온도 제한.

• 허용된 작동 온도.

• 장착 표면을 통한 열 전달.

• 지속적인 성능.

• 실제 부하에서 온도가 상승합니다.

통합 모터는 전체 시스템 설치 공간을 줄일 수 있지만 구동 전자 장치도 열을 발생시킵니다. 따라서 전체 어셈블리의 열 특성을 고려해야 합니다.

6.2 장착 및 변속기 정렬 고려

플런저의 일관된 움직임을 위해서는 기계적 정렬이 중요합니다.

모터 샤프트, 커플링 및 나사 조립품 간의 정렬 불량으로 인해 마찰이 증가하고 진동이 발생하며 베어링 마모가 가속화되고 부하에서 사용 가능한 유효 토크가 감소할 수 있습니다.

장착 강성, 커플링 호환성, 나사 정렬, 베어링 지지대 및 조립 접근을 확인해야 합니다.

고정밀 주사기 펌프의 경우 전송 시스템 전체의 기계적 공차는 모터의 공칭 위치 결정 분해능만큼 중요할 수 있습니다.

5. 올바른 인코더 해상도 및 피드백 성능 선택

인코더는 폐쇄 루프 제어 시스템에 위치 정보를 제공합니다. 그 분해능은 로터 움직임과 위치 편차를 감지하는 피드백 시스템의 능력에 영향을 미칩니다.

그러나 엔코더 분해능만으로는 최종 유체 전달 정확도가 결정되지 않습니다.

5.1 인코더 분해능과 펌프 정확도의 차이 이해

고해상도 인코더는 상세한 로터 위치 피드백을 제공할 수 있지만 주사기 펌프의 출력 정확도는 여러 기계적 및 유체 관련 요인에 따라 달라집니다.

여기에는 다음이 포함됩니다.

• 리드 스크류 리드 정확도.

• 전송 백래시.

• 커플링 준수.

• 주사기 배럴 치수 공차.

• 플런저 씰 변형.

• 유체 압축성과 갇힌 공기.

• 유체 압력의 변화.

• 제어 루프 응답 및 교정.

예를 들어, 모터는 기계적 백래시로 인해 해당 플런저 이동이 지연되는 동안 명령된 각도 위치를 정확하게 추적할 수 있습니다. 마찬가지로, 순응성 유체 경로는 유체가 흐르기 시작하기 전에 초기 플런저 변위의 일부를 흡수할 수 있습니다.

결과적으로 모터 포지셔닝 성능과 전달량 정확도는 별도로 평가해야 합니다.

5.2 위치 오류 감지 및 복구 평가

다양한 통합 폐쇄 루프 스테퍼 모터는 다양한 피드백 및 오류 처리 전략을 사용합니다.

의료용 주사기 펌프용 모터를 선택할 때 드라이브가 과도한 추종 오류를 감지하고, 경보를 보고하고, 동작을 중지하거나 정의된 복구 절차를 시작할 수 있는지 여부를 결정해야 합니다.

적절한 대응은 의료 기기의 위험 분석 및 의도된 기능에 따라 달라집니다.

중요한 유체 전달의 경우 감지된 위치 오류를 단순히 일상적인 동작 장애로 처리해서는 안 됩니다. 펌프 컨트롤러는 배송 모니터링, 오류 보고 및 안전한 시스템 응답과 함께 모터 경보를 조정해야 할 수도 있습니다.

6. 모터 속도를 필요한 유체 공급 속도에 맞추십시오.

주사기 펌프는 필요한 체적 유량을 해당 플런저 속도로 변환해야 합니다.

이 관계는 주사기의 내부 단면적에 따라 달라집니다. 더 큰 주사기는 일반적으로 단위 시간당 동일한 용량을 전달하기 위해 더 작은 주사기와 다른 플런저 속도가 필요합니다.

따라서 모터의 속도 범위는 주사기 치수 및 회전당 변속기의 선형 이동과 함께 평가되어야 합니다.

6.1 저유량 및 고유량 작동 모두 지원

일부 주사기 펌프는 광범위한 전달 속도에서 작동해야 합니다.

낮은 유속에서 시스템은 진동, 마찰로 인한 스틱 슬립 동작 및 플런저 움직임의 작은 변화를 최소화해야 할 수도 있습니다.

더 높은 유량에서 모터는 필요한 가속도와 정상 상태 속도를 충족하면서 적절한 토크를 유지해야 합니다.

적합한 통합 폐쇄 루프 스테퍼 모터는 하나의 공칭 속도에서만 잘 작동하는 것이 아니라 필요한 범위 전체에서 안정적인 작동을 제공해야 합니다.

6.2 가속 및 감속 평가

모터 속도의 급격한 변화는 기계적 장애를 일으키고 위치 오류 가능성을 높일 수 있습니다.

제어된 가속 및 감속은 모터와 변속기가 모션 명령의 변화에 ​​점진적으로 반응하도록 하여 이러한 영향을 줄이는 데 도움이 됩니다.

통합 드라이브가 구성 가능한 가속 프로필, 부드러운 속도 전환 및 적절한 동작 제한을 지원하는지 여부를 조사해야 합니다.

고도로 일관된 유체 전달이 필요한 응용 분야의 경우 실제 주사기, 변속기 및 유체 경로를 사용하여 동작 프로필을 검증해야 합니다.

7. 통신 인터페이스 및 제어 통합 평가

통합된 폐쇄 루프 스테퍼 모터는 주사기 펌프의 메인 컨트롤러와 효과적으로 통신해야 합니다.

적절한 인터페이스는 장치 아키텍처, 제어 요구 사항, 배선 제약 사항 및 통합 전략에 따라 다릅니다.

일반적인 옵션에는 적합한 모터 모델의 펄스 및 방향 제어, UART, RS-485, CAN 기반 인터페이스 및 산업용 이더넷 프로토콜이 포함됩니다.

7.1 펄스 및 방향 제어

펄스 및 방향 제어는 위치와 방향을 명령하는 간단한 방법을 제공합니다.

펌프 컨트롤러가 모션 명령을 직접 생성하고 통합 모터 드라이브가 로컬 폐쇄 루프 제어를 처리하는 경우 적합할 수 있습니다.

엔지니어는 입력 전압 호환성, 최대 펄스 주파수, 전기 절연, 타이밍 요구 사항 및 경보 신호를 확인해야 합니다.

7.2 직렬 및 네트워크 통신

직렬 또는 네트워크 기반 인터페이스는 매개변수 구성, 상태 모니터링, 진단 및 여러 모터의 조정 제어를 지원할 수 있습니다.

다중 채널 주사기 펌프의 경우 통신 기능을 통해 시스템 관리를 단순화하고 결함 보고를 중앙 ​​집중화할 수 있습니다.

그러나 일반적인 모션 제어 통신과 안전 관련 제어에 필요한 기능을 구별해야 합니다. 완전한 구현이 관련 요구 사항을 지원하지 않는 한 표준 통신 인터페이스가 인증된 안전 기능을 제공한다고 가정해서는 안 됩니다.

7.3 필요한 소프트웨어 기능 확인

모터 모델을 완성하기 전에 제어 소프트웨어와 통신 프로토콜이 필요한 작동 기능을 지원하는지 확인해야 합니다.

여기에는 다음이 포함될 수 있습니다.

• 위치 및 속도 명령.

• 가속 및 감속 설정.

• 위치 피드백 및 추종 오류 모니터링.

• 모터 활성화 및 비활성화 제어.

• 경보 및 오류 보고.

• 매개변수 저장 및 구성.

• 정전 후 복구 동작.

• 시운전 및 유지보수를 위한 진단.

명확한 문서화와 접근 가능한 구성 도구는 제품 개발 중 통합 노력을 크게 줄여줍니다.

8. 전력 소비 및 열 관리 고려

소형 의료 장치에는 전력 및 사용 가능한 냉각 공간에 대한 엄격한 제한이 있는 경우가 많습니다.

통합 모터의 전력 요구 사항은 권선 전류, 공급 전압, 작동 속도, 기계적 부하 및 드라이브 구성에 따라 달라집니다.

과도한 전력을 소비하는 모터는 배터리 요구 사항을 증가시키거나 인클로저 내부에 원치 않는 열을 발생시킬 수 있습니다.

8.1 적절한 작동 전류 선택

전류가 높을수록 모터의 작동 한계 내에서 사용 가능한 토크가 증가할 수 있지만 전기 손실과 열 발생도 증가합니다.

구동 전류는 허용 가능한 온도 상승을 유지하면서 필요한 기계적 부하를 충족하도록 구성되어야 합니다.

사용 가능한 최고 전류 설정이 주사기 펌프에 대한 최선의 선택이라고 가정해서는 안 됩니다.

8.2 유지 전류 및 정지 동작 평가

일부 주사기 펌프는 동작이 멈출 때 플런저 위치를 유지해야 합니다. 다른 것들은 비활성 기간 동안 모터 전류 감소를 허용할 수 있습니다.

유지 전류를 줄이면 전력 소비와 열 발생을 줄일 수 있지만 사용 가능한 유지 토크도 줄어들 수 있습니다.

적절한 전략은 기계적 전달, 외부 힘, 필요한 위치 유지 및 의도하지 않은 플런저 이동의 결과에 따라 달라집니다.

애플리케이션이 전력 손실이나 기타 결함 조건에서 안정적인 위치 유지를 요구하는 경우 설계에는 적절한 기계적 구속이나 기타 독립적으로 평가된 솔루션이 필요할 수 있습니다.

9. 실용적인 체크리스트를 사용하여 통합 폐루프 스테퍼 모터 비교

구조화된 비교는 엔지니어가 적합한 후보를 식별하고 중요한 사양을 간과하는 것을 방지하는 데 도움이 됩니다.

동일한 작동 조건에 대해 후보 모터를 비교해야 합니다. 부하, 속도 또는 듀티 사이클에 대해 서로 다른 가정을 사용하면 잘못된 비교가 발생할 수 있습니다.

자세한 토크-속도 곡선, 엔코더 사양, 통신 문서, 열 데이터 및 기계 도면을 제조업체에 직접 요청하는 것도 유용합니다.

10. 주사기 펌프 모터를 선택할 때 흔히 저지르는 실수

몇 가지 일반적인 선택 오류는 엔지니어링 비용을 증가시키거나 최종 펌프의 성능을 저하시킬 수 있습니다.

유지 토크만을 기준으로 모터 선택

유지 토크는 정지 시 특정 조건에서 회전에 저항하는 모터의 능력을 나타냅니다. 작동 중에 사용 가능한 토크를 설정하지 않습니다.

제조업체의 토크-속도 데이터를 사용하고 실제 부하 프로필을 평가해야 합니다.

더 높은 인코더 해상도를 가정하면 더 나은 투여 정확도가 보장됩니다.

엔코더 분해능은 위치 피드백 시스템의 한 부분일 뿐입니다. 전송 오류, 플런저 마찰, 유체 압력 및 보정은 최종 전달량에 큰 영향을 미칠 수 있습니다.

시스템 수준 테스트는 여전히 필수적입니다.

열 성능 무시

모터는 장기간 작동하는 동안 허용 가능한 온도 한계를 초과하면서 필요한 토크 사양을 충족할 수 있습니다.

열 테스트에는 실제 인클로저, 장착 배열, 주변 온도 및 작동 듀티 사이클이 반영되어야 합니다.

기계적 백래시를 간과함

백래시는 모터 방향의 변화와 이에 상응하는 주사기 플런저의 움직임 사이에 지연을 일으킬 수 있습니다.

이는 펌프가 빈번한 시작-정지 사이클, 역전 또는 작은 증분 이동을 수행하는 경우 특히 관련이 있습니다.

호환되지 않는 통신 인터페이스 선택

적절한 기계적 성능을 갖춘 모터라도 인터페이스나 제어 기능이 메인 컨트롤러와 일치하지 않으면 상당한 추가 통합 작업이 필요할 수 있습니다.

인터페이스 호환성은 설계 프로세스 초기에 확인되어야 합니다.

모터 선택을 최종 정확도 검증으로 처리

모터의 정격 성능은 펌프의 공급량 정확도를 독립적으로 설정할 수 없습니다.

완성된 시스템은 대표적인 주사기, 수액, 유속, 압력 및 환경 조건을 사용하여 테스트해야 합니다.

결론: 안정적인 주사기 펌프 성능을 위한 통합형 폐쇄 루프 스테퍼 모터 선택

소형 의료용 주사기 펌프에 적합한 통합형 폐쇄 루프 스테퍼 모터를 선택하려면 토크, 속도, 피드백 성능, 기계적 통합, 열 동작 및 제어 호환성에 대한 균형 잡힌 평가가 필요합니다.

통합된 폐쇄 루프 설계는 드라이브 아키텍처를 단순화하고 외부 배선을 줄이며 위치 모니터링을 향상시킬 수 있습니다. 이러한 특성으로 인해 제어된 선형 움직임과 신뢰할 수 있는 모션 성능이 필요한 소형 의료 기기에 귀중한 옵션이 됩니다.

그러나 모터 선택은 항상 주사기 펌프의 기계적 및 유체 전달 요구 사항부터 시작해야 합니다. 선택한 모터는 작동 속도 범위 전체에서 적절한 토크를 제공하고, 사용 가능한 인클로저에 적합하고, 필요한 제어 인터페이스를 지원하고, 연속 작동 중에 허용 가능한 열 성능을 유지해야 합니다.

가장 중요한 것은 정확한 모터 위치 지정이 정확한 유체 전달을 자동으로 보장하지 않는다는 것입니다. 나사 메커니즘, 주사기, 플런저, 유체 경로, 감지 시스템 및 제어 소프트웨어가 모두 최종 결과에 기여합니다.

이러한 요소를 함께 평가하고 실제 작동 조건에서 전체 시스템을 검증함으로써 엔지니어는 컴팩트한 디자인, 일관된 모션 및 안정적인 주사기 펌프 성능을 지원하는 통합 폐쇄 루프 스테퍼 모터를 선택할 수 있습니다.

FAQ:

FAQ 1: 의료용 주사기 펌프용 통합 폐쇄 루프 스테퍼 모터란 무엇입니까?

통합형 폐쇄 루프 스테퍼 모터는 스테퍼 모터, 인코더 및 모터 드라이버를 하나의 어셈블리에 결합합니다. 인코더 피드백을 통해 드라이브는 실제 모터 위치를 모니터링하고 명령된 움직임의 편차를 감지할 수 있으므로 제어된 플런저 동작과 안정적인 위치 모니터링이 필요한 소형 의료용 주사기 펌프에 적합합니다.

FAQ 2: 통합형 폐쇄 루프 스테퍼 모터가 소형 의료용 주사기 펌프에 적합한 이유는 무엇입니까?

통합형 폐쇄 루프 스테퍼 모터는 위치 피드백, 컴팩트한 설치 및 단순화된 배선을 제공합니다. 이러한 기능은 장비 제조업체가 안정적인 모션 제어 기능을 갖춘 공간 효율적인 주사기 펌프를 개발하는 데 도움이 됩니다. 실제 유체 전달 정확도는 여전히 주사기, 전달 메커니즘, 유체 압력 및 시스템 보정에 따라 달라집니다.

FAQ 3: 의료용 주사기 펌프 모터에 적합한 토크를 어떻게 선택합니까?

모터 토크 선택은 플런저 마찰, 유체 압력, 주사기 직경, 전달 효율, 나사 리드 및 필요한 작동 속도를 고려해야 합니다. 엔지니어는 모터의 토크-속도 곡선을 평가하고 최대 예상 작동 부하에서 충분한 토크 마진을 보장해야 합니다.

FAQ 4: 주사기 펌프 스테퍼 모터에는 어떤 인코더 분해능이 필요합니까?

필요한 인코더 분해능은 위치 지정 요구 사항, 변속기 설계, 주사기 크기 및 대상 전달 성능에 따라 달라집니다. 엔코더 분해능이 높을수록 피드백 세분성이 향상될 수 있지만 더 높은 유체 전달 정확도가 자동으로 보장되는 것은 아닙니다. 전체 펌프는 대표적인 작동 조건에서 검증되어야 합니다.

FAQ 5: 주사기 펌프의 개방 루프 스테퍼 모터와 폐쇄 루프 스테퍼 모터의 차이점은 무엇입니까?

개방 루프 스테퍼 모터는 일반적으로 인코더 피드백 없이 작동하므로 일반적으로 누락된 단계를 직접 감지할 수 없습니다. 폐쇄 루프 스테퍼 모터는 피드백을 사용하여 위치 편차를 모니터링하고 모터 작동을 조정합니다. 이는 모터와 드라이브의 크기와 구성이 적절할 때 모션 신뢰성을 향상시킬 수 있습니다.

FAQ 6: 통합형 폐쇄 루프 스테퍼 모터가 저유량 액체 디스펜싱에 적합합니까?

예. 저유량 디스펜싱 시스템에서 제어된 저속 이동과 반복 가능한 위치 지정을 지원할 수 있습니다. 성능은 모터 토크, 드라이브 설정, 변속기 마찰, 백래시, 주사기 특성 및 유체 경로 적합성에 따라 달라집니다. 의도한 유속으로 테스트하는 것이 필수적입니다.

FAQ 7: 통합 폐쇄 루프 스테퍼 모터에 어떤 통신 인터페이스를 사용할 수 있습니까?

모델에 따라 인터페이스에는 펄스 및 방향 입력, UART, RS-485, CAN 기반 통신 또는 산업용 이더넷 프로토콜이 포함될 수 있습니다. 엔지니어는 모터를 주사기 펌프 컨트롤러와 통합하기 전에 인터페이스, 전기 요구 사항, 명령 기능 및 진단 기능을 확인해야 합니다.

FAQ 8: 통합형 폐쇄 루프 스테퍼 모터가 어떻게 주사기 펌프 신뢰성을 향상시킬 수 있습니까?

인코더 피드백은 명령된 모터 움직임과 실제 모터 움직임 사이의 편차를 감지하는 데 도움이 됩니다. 드라이브에 따라 위치 오류가 구성된 한계를 초과하면 시스템이 작동을 조정하거나 오류를 보고할 수 있습니다. 폐색이나 누출과 같은 유체 경로 문제를 감지하려면 추가 모니터링이 여전히 필요할 수 있습니다.

FAQ 9: 모터 구동식 주사기 펌프의 정확도에 영향을 미치는 요인은 무엇입니까?

주사기 펌프 정확도는 모터 위치, 나사 리드 정확도, 기계적 백래시, 플런저 마찰, 주사기 공차, 유체 압력, 유체 압축성, 갇힌 공기 및 교정에 따라 달라집니다. 안정적인 성능을 위해서는 모터 사양에만 의존하기보다는 전체 유체 전달 시스템을 평가해야 합니다.

FAQ 10: 폐쇄 루프 스테퍼 모터를 소형 주사기 펌프에 통합할 때 무엇을 고려해야 합니까?

주요 고려 사항에는 모터 크기, 작동 속도에서 사용 가능한 토크, 인코더 성능, 드라이브 인터페이스, 열 관리, 장착 정렬, 변속기 백래시 및 오류 보고가 포함됩니다. 완성된 펌프는 성능 검증과 적용 가능한 의료 기기 안전성 및 위험 평가도 거쳐야 합니다.
