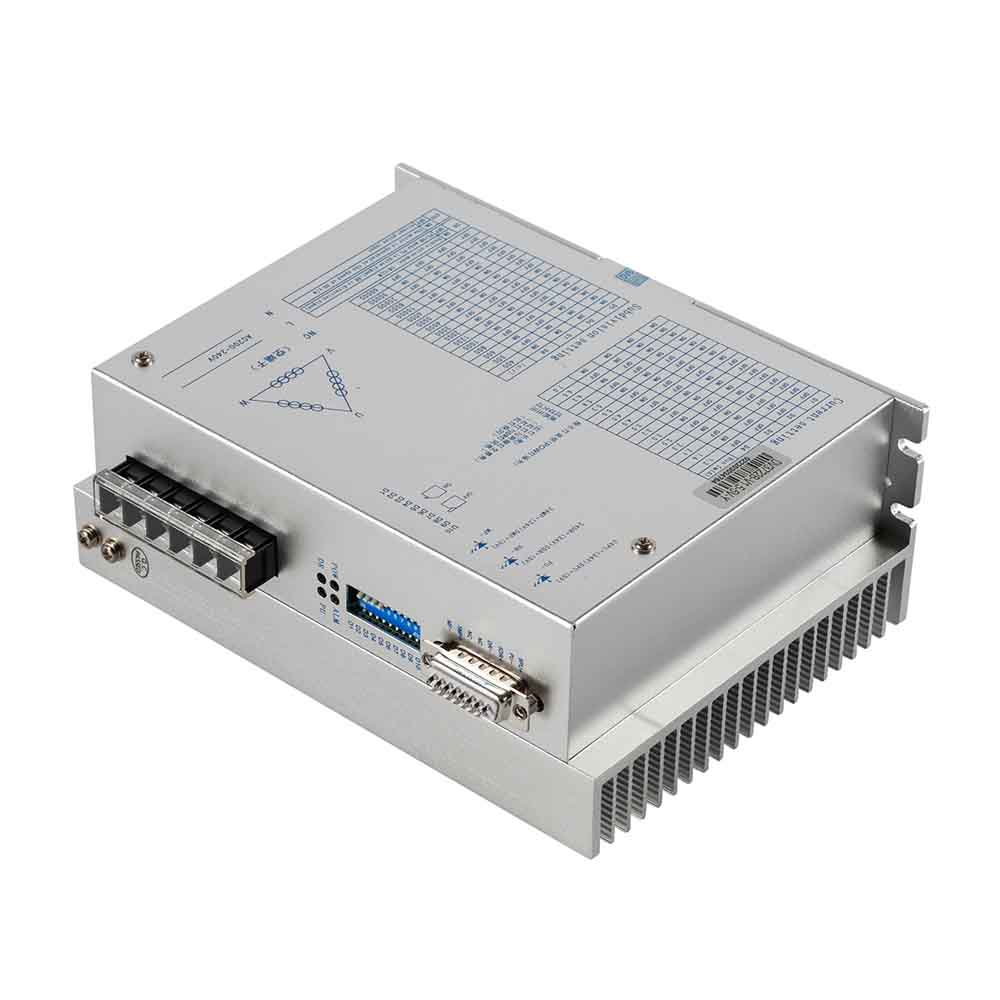

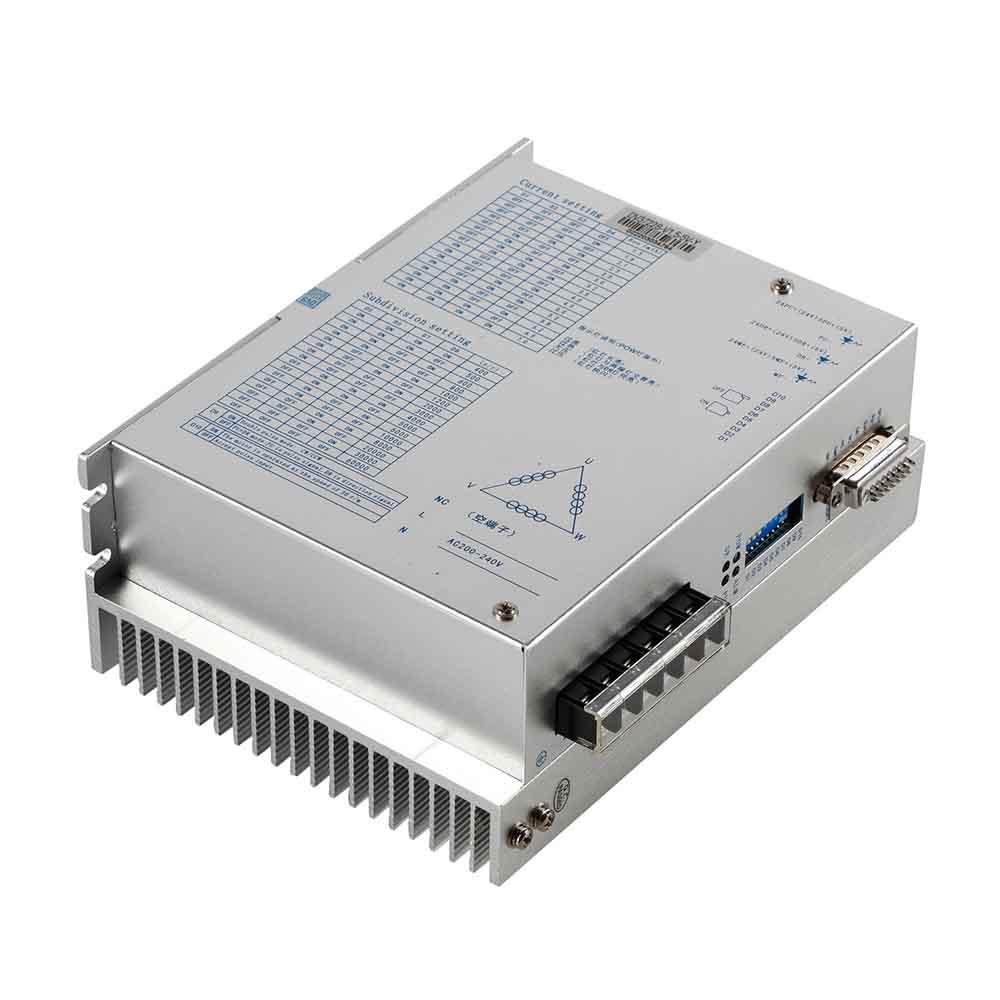

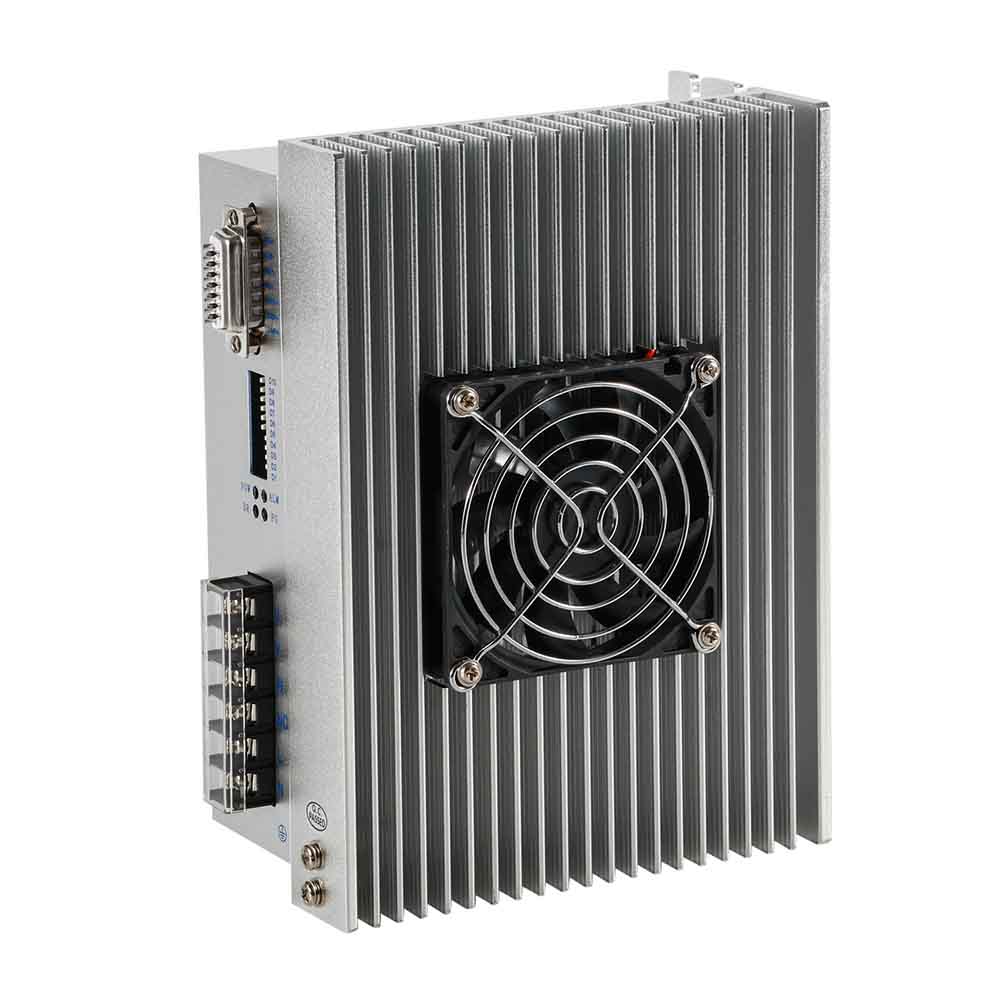

BF3DM2207 Nema42 / 52 110mm 130mm Tiománaí Mótair Stepper Hibrid 3-Chéim

Is tiománaí mótair stepper trí chéim é BF3DM2207 atá bunaithe ar rialú DSP. Is glúin nua de thiománaí mótair céimnithe digiteacha é a chomhcheanglaíonn sliseanna rialaithe DSP chun cinn agus modúl tiomána inverter trí phas. Is é AC170V-260V an voltas tiomána, agus tá sé oiriúnach do chineálacha éagsúla mótair chéimnithe hibrideach trí phas le sruth faoi bhun 5.8A agus OD 57-130mm. Glacann an tiománaí ciorcad cosúil leis an bprionsabal rialaithe servo, a chuireann ar chumas an mhótair rith go réidh gan beagnach aon chreathadh agus torann, agus tá chasmhóiminte an mhótair ag ardluais i bhfad níos airde ná an mótar céimnithe hibrideach dhá chéim agus cúig chéim. Is é an cruinneas suite suas le 60,000 céimeanna / réabhlóid.

Gnéithe:

● Feistithe le foroinn chasmhóiminte tairiseach 16-luas chomhionainn, le taifeach uasta 60,000 céim/réabhlóid
● Minicíocht freagartha uasta suas le 200Kpps
● Nuair a stopann an chuisle céimnithe ar feadh níos mó ná 1.5s, laghdaítear an sruth coil go huathoibríoch go dtí leath den sruth socraithe.
● Ionchur/aschur comhartha atá scoite amach go optúil
● Tá sruth tiomána ó 1.3A/céim go 7.0A/céim inchoigeartaithe i 16 chéim.
● Ionchur cumhachta aonair, raon voltais: AC170V-260V
● Feidhm chuimhne céim (Nóta: Tar éis an t-ionchur a stopadh ar feadh níos mó ná 3 soicind, cuimhníonn an tiománaí go huathoibríoch an chéim mhótair ag an am sin, agus déanann an tiománaí an chéim mótair a athbhunú go huathoibríoch nuair a ath-chumhachtaítear é nó nuair a athraíonn an comhartha MF ó leibhéal íseal go ardleibhéal).

Múnla:
BF3DM2207
Branda:
Besfoc
MOQ:
10 ríomhairí pearsanta


Infhaighteacht:



Fiosraigh

Cur síos:

Is é an BF3MD2207 tiománaí stepper digiteach iomlán 3 chéim bunaithe ar rialú DSP. Mar ghlúin nua de thiomáineann mótair stepper digiteach, tá sé in éineacht leis an sliseanna rialaithe DSP chun cinn leis an voltas tiomáint trí phas tiománaí inverter module.The atá ó 160V go 230VAC.It tá sé deartha le húsáid leis an mótar stepper hibrideach 3 chéim de gach cineál le 0.57mm go 130mm trastomhas lasmuigh, reatha chéim rialaithe ó 7.3A. Tá an ciorcad a ghlacann sé cosúil leis an gciorcad rialaithe servo a chuireann ar chumas an mhótair oibriú go réidh gan torann agus creathadh. Thairis sin, tá a chasmhóiminte i bhfad níos mó ná 2 agus 5 chéim hibrideach stepping mótair. Ina theannta sin, is é an chéim micrea is airde 60000ppr. Mar gheall ar na buntáistí soiléire seo, úsáidtear go forleathan é i bhfeistí rialaithe uimhriúla meánmhéide agus mór-mhéid, mar shampla meaisín cuartha, meaisín CNC, meaisín bróidnéireachta ríomhaire, meaisín pacála agus araile.

GNÉITHE:

● 16 cainéal uillinn tairiseach, céimeanna micrea chasmhóiminte tairiseach, céim micrea is airde: 60000ppr

● Minicíocht freagartha is airde: 200Kpps

● Laghdófar sruth na foirceannadh de thart ar 50% nuair nach bhfaighfear aon ordú cuisle céim ar feadh 1.5 soicind

● Comhartha opta-aonraithe I/O

● Tá sruth tiomána inchoigeartaithe i 16 chainéal ó 1.3A/céim go 7.0A/céim

● Soláthar cumhachta aonair ó 110V go 230VAC

● Feidhm chuimhne críochfoirt céim (déantar críochfort céim mhótair de ghlanmheabhair tar éis an traein chuisle ionchuir a stopadh 3s agus déantar é a aisghabháil nuair a athraíonn cumhacht an tiománaí stepper ar nó comhartha MF ó leibhéal íseal go leibhéal ard)

Cur síos ar Thiománaí Stepper ybrid:

Branda	Besfoc
Múnla	BF3DM2207
Cineál tiománaí	Tiománaí Mótair Stepper Hibrid 3-Phase
DC / AC	AC
Mótar Oiriúnach	Mótar stepper hibrideach 110mm 130mm 3 Chéim
Voltas ionchuir	170VAC - 260VAC
Aschur Reatha	1.3A - 7.0A
Socrú Foroinn	16 (400 - 60000)

Gnéithe:

● 16 cainéal uillinn tairiseach, céimeanna micrea chasmhóiminte tairiseach, céim micrea is airde: 60000ppr

● Minicíocht freagartha is airde: 200Kpps

● Laghdófar sruth na foirceannadh de thart ar 50% nuair nach bhfaighfear aon ordú cuisle céim ar feadh 1.5 soicind

● Comhartha opta-aonraithe I/O

● Tá sruth tiomána inchoigeartaithe i 16 chainéal ó 1.3A/céim go 7.0A/céim

● Soláthar cumhachta aonair ó 110V go 230VAC

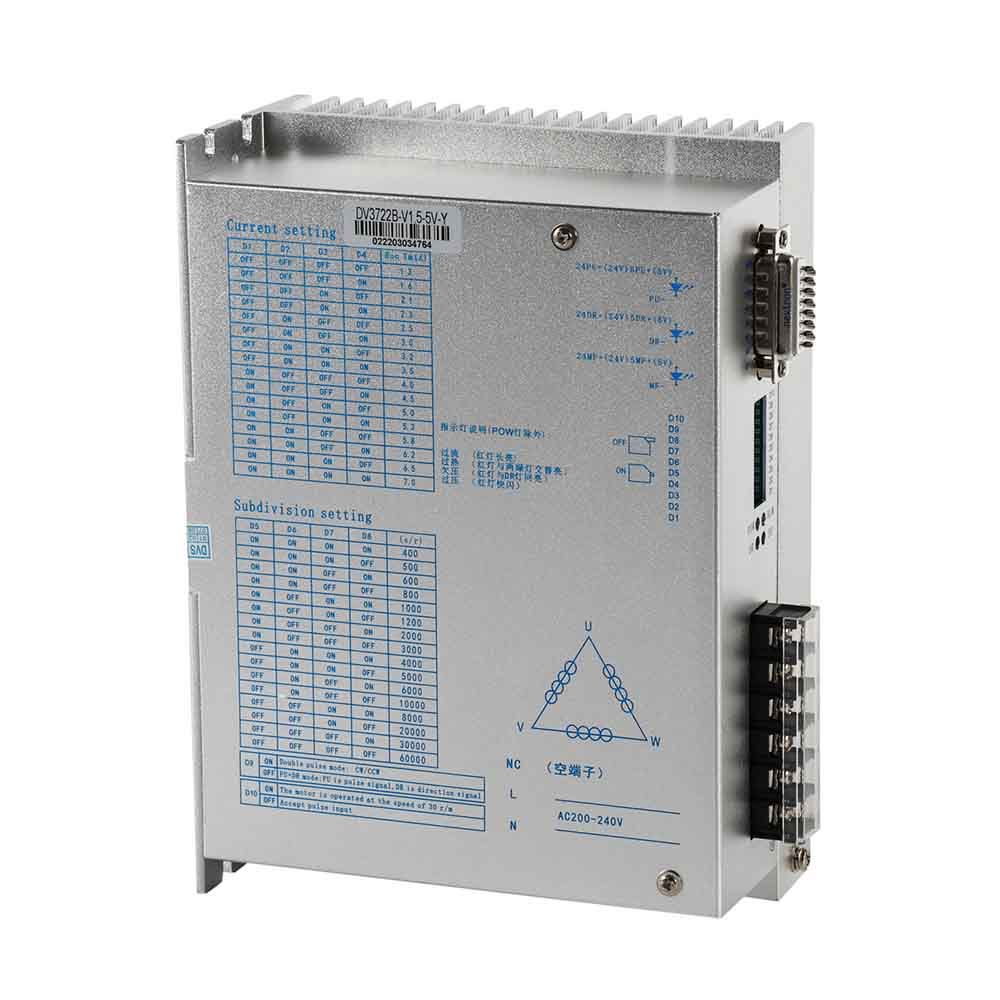

Socrú Reatha

Socraítear sruth oibre tiománaí stepper ag lasca DIP D1 go D4.

Reatha oibre(A)	JK3MD2207	1.3	1.6	2.1	2.3	2.5	3.0	3.2	3.5
D1		AS	AS	AS	AS	AS	AS	AS	AS
D2		AS	AS	AS	AS	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH
D3		AS	AS	AR AGHAIDH	AR AGHAIDH	AS	AS	AR AGHAIDH	AR AGHAIDH
D4		AS	AR AGHAIDH	AS	AR AGHAIDH	AS	AR AGHAIDH	AS	AR AGHAIDH
Reatha oibre(A)	JK3MD2207	4.0	4.5	5.0	5.3	5.8	6.2	6.5	7.0
D1		AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH
D2		AS	AS	AS	AS	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH
D3		AS	AS	AR AGHAIDH	AR AGHAIDH	AS	AS	AR AGHAIDH	AR AGHAIDH
D4		AS	AR AGHAIDH	AS	AR AGHAIDH	AS	AR AGHAIDH	AS	AR AGHAIDH

SUÍOMH FHODHÍOLA (MICÉ-CHÉIM).

Socraítear an fhoroinn (micreachéim) ag lascainí DIP D5 go D8, 16 cainéal san iomlán. Úsáidtear D9 agus D10 chun an fheidhm tiománaí a shocrú.

Foroinn (micreachéim) ppr	400	500	600	800	1000	1200	2000	3000
D5	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH
D6	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AS	AS	AS	AS
D7	AR AGHAIDH	AR AGHAIDH	AS	AS	AR AGHAIDH	AS	AS	AS
D8	AR AGHAIDH	AS	AR AGHAIDH	AS	AR AGHAIDH	AS	AR AGHAIDH	AS
Foroinn (micreachéim) ppr	4000	5000	6000	10000	8000	20000	30000	60000
D5	AS	AS	AS	AS	AS	AS	AS	AS
D6	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AR AGHAIDH	AS	AS	AS	AS
D7	AR AGHAIDH	AR AGHAIDH	AS	AS	AR AGHAIDH	AR AGHAIDH	AS	AS
D8	AR AGHAIDH	AS	AR AGHAIDH	AS	AR AGHAIDH	AS	AR AGHAIDH	AS

1, C: Ní chasann an mótar agus níl aon chasmhóimint shealbhaíochta ann:

A: ① seiceáil an bhfuil an líne cumhachta ceangailte leis an voltas mícheart ró-íseal, is gá an voltas a mhéadú nó an líne cumhachta a cheartú

② seiceáil an bhfuil an sreangú mótair ceart, mura bhfuil an sreangú mótair ceart. Seiceáil an bhfuil an sreangú mótair ceart, mura bhfuil, ceartaigh an sreangú mótair.

③ Cibé an bhfuil an comhartha cumasaithe bailí, rud a fhágann nach n-oibríonn an mótar.

④ An bhfuil an paraiméadar foroinnte ceart?

⑤ An bhfuil an paraiméadar reatha ceart?

2Q: Ní rothlaíonn an mótar ach tá chasmhóiminte coinneála aige:

A: ① Tá an t-ord céim de shreanga mótair mícheart, is gá aon dá shreang a mhalartú.

② Tá ionchur comhartha Pulse mícheart, is gá an sreangú cuisle a sheiceáil.

3Q: Tá an chasmhóimint mótair ró-bheag:

A: ① Tá socrú reatha Céim ró-bheag, is gá an chéim reatha a fhreagraíonn don mhótar a shocrú.

Tá luasghéarú ② ró-tapa, laghdaigh an luach luasghéaraithe

③ blocáil mótair, ní mór fadhbanna meicniúla a chur as an áireamh

④ tiomáint agus mí-oiriúnú mótair, ní mór an tiomáint cuí a athsholáthar

4Q: Earráid stiúrtha mótair:
