Qu'est-ce qu'un moteur pas à pas intégré?

Dans le monde du contrôle et du mouvement de précision, Les moteurs pas à pas intégrés sont des composants essentiels qui combinent une technologie de pointe avec une conception compacte. Ces moteurs offrent des performances très précises et fiables, ce qui les rend indispensables dans diverses applications industrielles et grand public. Cet article plonge dans les subtilités des moteurs pas à pas intégrés, mettant en évidence leurs fonctions, types, avantages et utilisations réelles.

Comprendre les moteurs pas à pas

Qu'est-ce qu'un moteur pas à pas?

Un moteur pas à pas est un type de moteur électrique qui se déplace par étapes discrètes plutôt que de tourner en continu. Cela rend les moteurs pas à pas idéaux pour les applications où un contrôle précis de la position de rotation, de la vitesse et de la direction est nécessaire. Contrairement aux moteurs à courant continu conventionnels, qui se réalisent en continu lorsqu'ils sont alimentés, les moteurs pas à pas divisent une rotation complète en plusieurs étapes plus petites et égales. Chaque étape correspond à un angle de rotation spécifique, permettant un contrôle fin.

Comment fonctionne un moteur pas à pas?

Un moteur pas à pas fonctionne à travers l'interaction de son stator et de son rotor. Le stator est la partie stationnaire du moteur, contenant des bobines de fil qui créent des champs magnétiques lorsqu'ils sont sous tension. Le rotor est la partie rotative du moteur, généralement composée d'un matériau magnétique.

Voici comment un moteur pas à pas fonctionne en termes de base:

1. Les bobines de stator sont sous tension dans une séquence spécifique, créant un champ magnétique.

2. Ce champ magnétique interagit avec le rotor, le faisant se déplacer en petites étapes.

3. Le rotor se déplace pour s'aligner sur le champ magnétique, terminant une étape à la fois.

4. En modifiant la séquence de l'énergie des bobines, le rotor peut être fait pour tourner dans les deux sens, permettant un contrôle précis de sa position.

Qu'est-ce qu'un moteur pas à pas intégré?

Un Le moteur pas à pas intégré  est un type de moteur pas à pas où le moteur et son électronique de conduite associée (comme le conducteur et le contrôleur) sont combinés en une seule unité compacte. Cette intégration simplifie le système moteur en éliminant le besoin de conducteurs externes, de contrôleurs et de câblage supplémentaire, ce qui rend le moteur plus facile à installer, à fonctionner et à maintenir. Les moteurs pas à pas intégrés sont utilisés dans des applications où le contrôle précis du mouvement, l'efficacité de l'espace et la facilité de configuration sont essentiels.

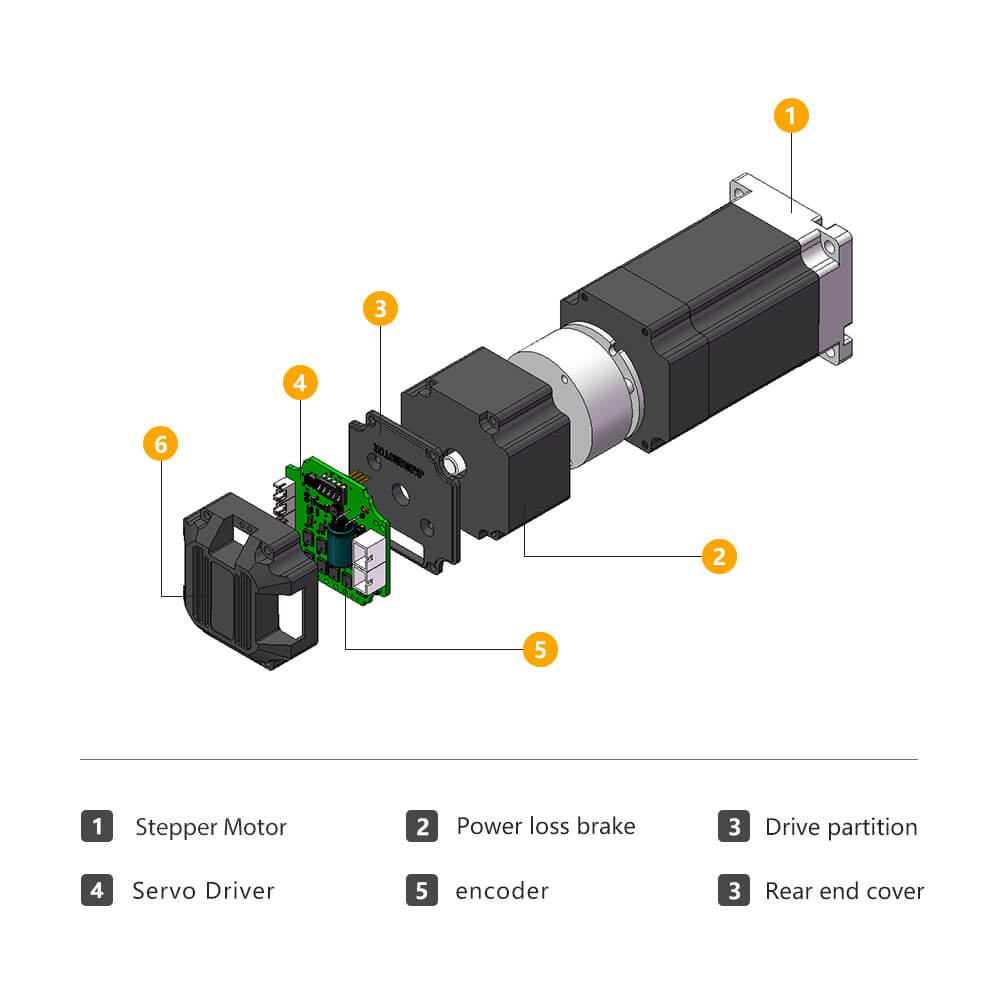

Composants clés d'un moteur pas à pas intégré

Un Le moteur pas à pas intégré  combine généralement les composants essentiels suivants:

1. Moteur pas à pas - Le composant principal qui fournit un mouvement de rotation en étapes discrètes.

2. Conducteur du moteur - L'électronique qui contrôle l'alimentation fournie aux bobines du moteur. Le conducteur dicte la direction, la vitesse et la position du moteur.

3. Contrôleur - Souvent intégré dans le circuit du conducteur, le contrôleur interprète les signaux et les séquences de contrôle de l'énergie des bobines de moteur, assurant un mouvement fluide et précis.

4. Alimentation - fournit l'énergie électrique requise au moteur et à son conducteur, généralement une source d'alimentation CC.

En intégrant ces compositeurs dans un seul emballage, un moteur pas à pas intégré réduit la complexité impliquée dans le câblage, réduit l'empreinte globale du système moteur et améliore sa fiabilité.

Types de moteurs pas à pas intégrés

Les moteurs pas à pas intégrés sont disponibles dans diverses configurations, chacune conçue pour répondre aux exigences spécifiques. Les types les plus courants comprennent:

1. Moteur pas à pas intégré unipolaire

Un moteur pas à pas unipolaire a un enroulement plaqué au centre pour chaque phase, ce qui permet une conception de pilote plus simple. Ce type de moteur intégré est souvent utilisé dans les applications de faible puissance où l'efficacité et la taille sont des considérations clés.

2. Moteur pas à pas intégré bipolaire

En revanche, un bipolaire Le moteur pas à pas intégré  n'a pas de robinet central sur ses enroulements, ce qui permet un couple plus élevé et de meilleures performances à des vitesses plus élevées. Ces moteurs sont souvent préférés dans les applications où les performances sont plus importantes que l'efficacité énergétique.

3. Moteur pas à pas intégré hybride

Les moteurs pas à pas hybrides combinent des caractéristiques à partir de moteurs unipolaires et bipolaires, offrant le meilleur des deux mondes en termes de couple, de vitesse et d'efficacité. Ceux-ci sont couramment utilisés dans l'automatisation industrielle et la robotique, où la précision et la puissance sont nécessaires.

Moteur pas à pas intégré Besfoc:

Caractéristiques:

1、Micro 32 bits à haute performance Cortex-M4 -contrôleur

2 、 La fréquence de réponse la plus élevée d'impulsions peut atteindre 200 kHz

3 、 Fonction de protection intégrée, assurant efficacement l'utilisation sûre de l'appareil

4 、 Régulation intelligente du courant pour réduire les vibrations, le bruit et la génération de chaleur

5 、 Adoptant des MOS de résistance interne faibles, le chauffage est réduit de 30% par rapport aux produits ordinaires

6 、 Plage de tension: DC12V-36V

7 、 Conception intégrée avec moteur d'entraînement intégré, installation facile, petite empreinte et câblage simple

8 、 équipé d'une fonction de connexion anti-inverse



Méthode de communication:

1 、 Type d'impulsion

2 、 Type de réseau RS485 Modbus RTU

3 、 Type de réseau Canopen

Niveau de protection:

Type étanche: IP30, IP54, IP65, facultatif

Paramètres de moteur pas à pas intégré Besfoc:

Modèle	Angle de pas (1,8 °)	Courant de phase (a)	Résistance nominale (ω)	Couple nominal (nm)	Hauteur totale du corps L (mm)	Encodeur	Méthode de contrôle (facultatif)
BFISS42-P01A	1.8	1.3	2.1	0.22	54	1000ppr / 17bit	impulsion	Rs485	Canopen
BFISS42-P02A	1.8	1.68	1.65	0.42	60	1000ppr / 17bit	impulsion	Rs485	Canopen
BFISS42-P03A	1.8	1.68	1.65	0.55	68	1000ppr / 17bit	impulsion	Rs485	Canopen
BFISS42-P04A	1.8	1.7	3	0.8	80	1000ppr / 17bit	impulsion	Rs485	Canopen

Modèle	angle de pas (1,8 °)	Courant de phase (a)	Résistance nominale (ω)	Couple nominal (nm)	Hauteur totale du corps L (mm)	Encodeur	Méthode de contrôle (facultatif)
BFISS57-P01A	1.8	2	1.4	0.55	65	1000ppr / 17bit	impulsion	Rs485	Canopen
BFISS57-P02A	1.8	2.8	0.9	1.2	80	1000ppr / 17bit	impulsion	Rs485	Canopen
BFISS57-P03A	1.8	2.8	1.1	1.89	100	1000ppr / 17bit	impulsion	Rs485	Canopen
BFISS57-P04A	1.8	3	1.2	2.2	106	1000ppr / 17bit	impulsion	Rs485	Canopen
BFISS57-P05A	1.8	4.2	0.75	2.8	124	1000ppr / 17bit	impulsion	Rs485	Canopen
BFISS57-P06A	1.8	4.2	0.9	3	136	1000ppr / 17bit	impulsion	Rs485	Canopen





Comment fonctionne un moteur pas à pas intégré

Un Le moteur pas à pas intégré  fonctionne de la même manière fondamentale qu'un moteur pas à pas ordinaire, mais avec une électronique intégrée supplémentaire pour gérer le fonctionnement du moteur. La principale différence est qu'un moteur pas à pas intégré combine le moteur avec son pilote et son contrôleur en une seule unité, ce qui simplifie le processus de configuration et de fonctionnement.

Voici comment un moteur pas à pas intégré fonctionne en détail:

1. Entrée des signaux de contrôle

Le fonctionnement d'un moteur pas à pas intégré commence par des signaux de contrôle. Ces signaux sont généralement générés par un microcontrôleur ou un contrôleur de niveau supérieur, comme un ordinateur ou un contrôleur logique programmable (PLC), qui détermine le mouvement souhaité.

• Le contrôleur envoie des impulsions ou des commandes numériques au moteur.

• Chaque impulsion correspond à une étape discrète du MOT ou, et la position du moteur changera en fonction du nombre et de la fréquence des impulsions reçues.

2. Traitement du signal par le contrôleur intégré

L'une des principales caractéristiques de Integrated Stepper Motors est le contrôleur intégré. Dans une configuration de moteur pas à pas traditionnel, les conducteurs et contrôleurs externes interpréteraient ces impulsions et généreraient la séquence requise d'énergie des bobines. Dans un moteur pas à pas intégré, le contrôleur est intégré dans le moteur lui-même, éliminant le besoin de composants séparés.

• Le contrôleur à l'intérieur du moteur intégré interpréte les signaux d'entrée (tels que la largeur d'impulsion, la fréquence et la direction).

• Il traite ces signaux pour déterminer la séquence appropriée pour dynamiser les bobines dans le moteur. Le contrôleur est souvent capable de gérer les algorithmes avancés de contrôle de mouvement, tels que le microste , afin d'assurer un mouvement lisse et précis.

3. Alimentation des bobines du moteur

Une fois que le contrôleur traite les signaux d'entrée, il envoie la puissance appropriée au circuit du pilote à l'intérieur du moteurs pas à pas intégrés . Le conducteur est responsable du contrôle du courant fourni aux bobines du moteur.

• Les bobines du stator sont sous tension séquentiellement dans l'ordre correct.

• Cette énergie crée un champ magnétique qui interagit avec le rotor et le fait se déplacer étape par étape.

4. Mouvement du rotor

Comme les bobines sont sous tension, le rotor du moteur pas à pas s'aligne sur les champs magnétiques créés par le stator. Le rotor se déplace ensuite par étapes discrètes, généralement par incréments de 1,8 ° ou 0,9 ° par étape, selon la conception du moteur. La résolution de pas exacte dépend du nombre de pôles dans le rotor et le stator.

• Pour les moteurs unipolaires, le rotor est généralement magnétisé dans une direction et l'énergie est commune à différentes bobines pour déplacer le rotor.

• Pour les moteurs bipolaires, la direction de curiente dans les bobines est inversée, ce qui génère un champ magnétique plus fort et entraîne généralement un couple plus élevé.

5. Rétroaction et ajustement (facultatif)

Alors que Les moteurs pas à pas intégrés sont généralement utilisés dans les systèmes de contrôle en boucle ouverte (c'est-à-dire sans rétroaction externe), certains modèles peuvent inclure des mécanismes de rétroaction ou des capteurs pour surveiller la position du rotor.

• Dans les moteurs pas à pas intégrés plus avancés, des fonctionnalités telles que les encodeurs ou les capteurs de hall peuvent être incluses pour fournir une rétroaction de position au contrôleur.

• Ces capteurs aident à corriger toutes les erreurs qui pourraient se produire en raison de variations de charge ou de Ste PS manquées, garantissant les performances précises du moteur même dans des applications plus exigeantes.

Caractéristiques de contrôle des moteurs pas à pas intégrés

Les moteurs pas à pas intégrés sont livrés avec des fonctionnalités intégrées qui améliorent leurs performances, en particulier en termes de douceur et de précision:

1. MicroSteping

Beaucoup Les moteurs pas à pas intégrés prennent en charge le microstepping, qui est une technique où chaque étape complète est subdivisée en étapes plus petites. Cette technique lisse le mouvement du moteur en augmentant le nombre d'étapes par révolution, réduisant ainsi les vibrations et rendant le mouvement plus fluide.

• Le microstepping est couramment utilisé dans des applications comme l'impression 3D et les machines CNC, où un mouvement précis et lisse est essentiel.

• Le contrôleur intégré ajuste le courant fourni à chaque bobine pour réaliser ces mouvements sma ller, donnant un contrôle plus fin sur la position du rotor.

2. Contrôle de la résolution des étapes

Le contrôleur intégré peut également permettre à l'utilisateur d'ajuster la résolution des pas, permettant au moteur de s'exécuter en différents modes, tels que le pas complet, le demi-pas ou le microstep. Cette flexibilité offre différents compromis entre le couple, la vitesse et la douceur.

• L'opération complète donne un nombre standard d'étapes discrètes par rotation.

• L'opération en demi-étape donne le double de la résolution de l'exploitation complète, en réalisant de moitié la distance déplacée à chaque impulsion.

• Le fonctionnement du microsport peut diviser chaque étape en augmentations encore plus petites , fournissant un mouvement ultra-lisse mais avec un couple plus faible par étape.

3. Contrôle de la vitesse et de la direction

Le Le contrôleur de moteurs pas à pas intégré peut régler à la fois la vitesse et la direction du rotor. En modifiant la fréquence et le moment des signaux de contrôle (impulsions), le contrôleur peut augmenter ou diminuer la vitesse de rotation.

• Le mouvement dans le sens horaire ou dans le sens antihoraire est contrôlé en modifiant la direction de la séquence d'impulsions.

• Le contrôle de la vitesse est obtenu en modifiant la fréquence des impulsions envoyées au moteur.

Avantages des moteurs pas à pas intégrés

1. Design compact

L'un des avantages les plus importants des moteurs pas à pas intégrés est leur conception compacte. En combinant le moteur et le conducteur en une seule unité, ces moteurs économisent de l'espace et réduisent le nombre de composants qui doivent être gérés. Ceci est particulièrement bénéfique dans les applications avec un espace disponible limité, comme dans les machines compactes ou les systèmes intégrés.

2. Câblage et installation simplifiés

Les moteurs pas à pas intégrés sont beaucoup plus faciles à installer que les moteurs pas à pas traditionnels. Étant donné que le moteur et le conducteur sont logés ensemble, il n'y a pas besoin de câblage complexe et de composants supplémentaires pour conduire le moteur. Cette configuration rationalisée réduit les chances d'erreurs de câblage et simplifie la maintenance et le dépannage.

3. Fiabilité accrue

Avec moins de composants externes, Les moteurs pas à pas intégrés offrent une fiabilité accrue. L'absence de connexions de câblage externe réduit le risque de défaillance mécanique, ce qui rend ces moteurs plus durables et moins sujets aux dommages causés par l'usure.

4. Réduction du coût

Bien que les moteurs pas à pas intégrés puissent avoir un coût initial plus élevé par rapport aux moteurs traditionnels, ils peuvent être plus rentables à long terme en raison des coûts de composants réduits et des exigences d'installation et de maintenance plus faibles. La conception intégrée conduit à moins de composants, ce qui réduit le coût global du système.

5. Contrôle amélioré

Les moteurs pas à pas intégrés fournissent un contrôle précis sur le mouvement. Avec les pilotes et les contrôleurs intégrés, ils peuvent gérer des schémas de contrôle complexes, tels que le microste, ce qui permet un fonctionnement plus lisse et une précision de position plus fine.

6. Amélioration de l'efficacité énergétique

Dans de nombreux cas, Les moteurs pas à pas intégrés sont conçus avec l'efficacité énergétique à l'esprit. Le contrôleur interne du moteur optimise la consommation d'énergie, ce qui peut entraîner une baisse de la consommation d'énergie par rapport aux systèmes plus anciens et séparés.

Applications de moteurs pas à pas intégrés

Les moteurs pas à pas intégrés sont largement utilisés dans diverses industries en raison de leur flexibilité et de leur fiabilité. Certaines des applications les plus courantes comprennent:

1. Robotique

En robotique, les moteurs pas à pas intégrés jouent un rôle crucial pour assurer un mouvement et un positionnement précis. Que ce soit pour les robots industriels, les armes robotiques ou les robots autonomes, ces moteurs offrent le contrôle et la fiabilité nécessaires pour les opérations à haute performance.

2. Machines CNC

Les machines de contrôle numérique informatique (CNC) nécessitent un mouvement précis et reproductible pour couper et façonner les matériaux avec une grande précision. Les moteurs pas à pas intégrés fournissent le couple et le contrôle nécessaires pour s'assurer que ces machines peuvent effectuer des tâches très détaillées.

3. Dispositifs médicaux

Dans le domaine médical, Les moteurs pas à pas intégrés sont utilisés dans des équipements tels que les machines IRM, les scanners CT et les robots chirurgicaux. La précision et la fiabilité de ces moteurs sont essentielles pour garantir que l'équipement fonctionne avec précision, contribuant à de meilleurs résultats pour les patients.

4. imprimantes 3D

Les imprimantes 3D nécessitent des moteurs qui peuvent fournir des mouvements cohérents et précis pour produire des impressions détaillées. Les moteurs pas à pas intégrés sont souvent utilisés dans les imprimantes 3D pour contrôler le mouvement du lit d'impression et de l'extrudeuse, assurant des impressions de haute qualité avec une erreur minimale.

5. Automatisation de bureau

Dans l'automatisation de bureau, les moteurs pas à pas intégrés sont utilisés dans des appareils tels que les mangeoires en papier, les télécopies et les imprimantes. Leur capacité à fournir des mouvements précis et contrôlés garantit que ces appareils peuvent effectuer des tâches sans interruption.

6. Aérospatial et aviation

Les applications aérospatiales et aéronautiques exigent le plus haut niveau de précision et de fiabilité, et les moteurs pas à pas intégrés sont utilisés dans des composants tels que les actionneurs, les contrôleurs de volets et les systèmes de positionnement. Ces moteurs aident à assurer les performances des systèmes critiques tout en maintenant les normes de sécurité.

Conclusion

Les moteurs pas à pas intégrés ont révolutionné la façon dont le contrôle de précision est appliqué dans diverses industries. Leur conception compacte, leur facilité d'installation et leur fiabilité accrue en font un composant essentiel pour de nombreux systèmes modernes. Que vous soyez impliqué dans la robotique, la technologie médicale ou l'automatisation de bureau, Les moteurs pas à pas intégrés offrent les performances et la précision nécessaires pour stimuler l'innovation et l'efficacité dans vos applications.

Pour ceux qui recherchent des informations plus détaillées sur les moteurs pas à pas, leur intégration et les applications du monde réel, l'exploration d'autres ressources et études de cas est fortement recommandée.
