Panlabas na T-type na Linear Stepper Motor

Ano ang Panlabas na T-type na Linear Stepper Motor?

Ang Linear Stepper Motor ay isang uri ng de-koryenteng motor na nagpapalit ng mga pulso ng kuryente sa linear na paggalaw. Hindi tulad ng mga rotary motor, na gumagawa ng rotational movement, ang isang linear stepper motor ay gumagawa ng direktang linear na paggalaw sa isang tuwid na landas. Ang Panlabas na T-type na Lead Screw na mekanismo ay isang kritikal na bahagi na nagpapahintulot sa motor na makamit ang mataas na katumpakan at puwersang paghahatid sa mga linear motion system.
Ang T-type na lead screw ay tumutukoy sa lead screw na may natatanging panlabas na configuration ng thread, na karaniwang ginagamit upang i-convert ang rotary motion sa linear motion. Tinatawag itong 'external' dahil ang mga thread ay matatagpuan sa labas ng screw shaft, na nagpapahusay sa kapasidad na nagdadala ng pagkarga at nagpapababa ng backlash. Ang kumbinasyon ng isang stepper motor at isang lead screw system ay ginagawa ang External T-type Lead Screw Linear Stepper Motor na isang mahusay na pagpipilian para sa mga application na nangangailangan ng mataas na katumpakan, pagiging maaasahan, at repeatability.


BesFoc External T-type na Linear Stepper Motor

Nag-aalok ang BesFoc ng apat na magkakaibang lead screw rod, kabilang ang panlabas na T-type na lead screw, external ball screw, captive at non captive lead screw, mga linear na laki ng motor mula sa neam 8 11 14 17 23 24 34.

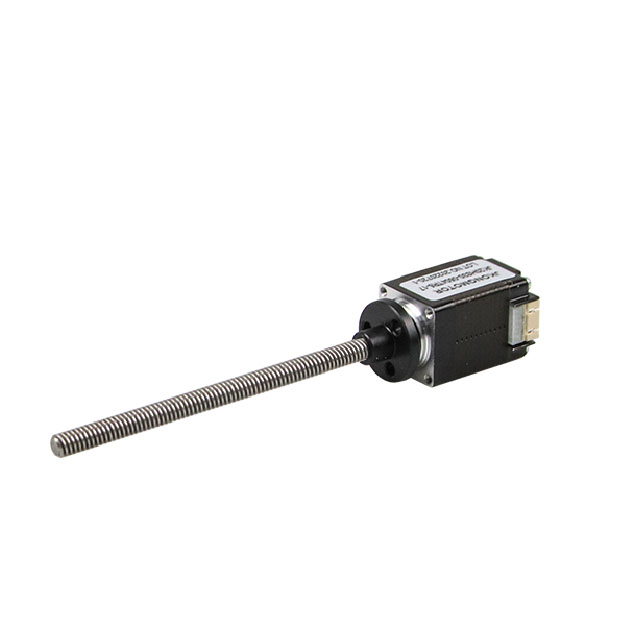

Linear na paggalaw ng motor

NEMA 8 Panlabas na T-type na Linear Stepper Motor

Ang NEMA8 (20mm) Panlabas na T-type na Linear Stepper Motor ay may mga katangian ng maliit na sukat, mataas na pagganap, mahabang tibay, mababang ingay at mataas na kahusayan. Ang base size ay 20mm, at ang body length ay available sa 30mm at 38mm.
Opsyonal: Mga konektor, pinagsamang mga driver...
Modelo Hakbang Anggulo Phase Uri ng Shaft Mga wire Haba ng katawan Kasalukuyan Paglaban Inductance Hawak ang Torque Leads No. Rotor Inertia Timbang
(°) / / / (L) mm A Ω mH N.cm Hindi. g.cm2 Kg
BF20HST30-0604 1.8 2 T-type na tornilyo Konektor 30 0.6 6.5 1.7 1.8 4 2 0.05
BF20HST38-0604 1.8 2 T-type na tornilyo Konektor 38 0.6 9 3 2.2 4 3 0.08
Linear screw stepper motor

NEMA 11 Panlabas na T-type na Linear Stepper Motor

Ang NEMA11 (28mm) Panlabas na T-type na Linear Stepper Motor ay may mga katangian ng maliit na sukat, mataas na pagganap, mahabang tibay, mababang ingay at mataas na kahusayan. Ang base size ay 28mm, at ang body length ay available sa 32mm, 45mm at 51mm.
Opsyonal: Mga konektor, gearbox, encoder, pinagsamang mga built-in na driver...
Modelo Hakbang Anggulo Phase Uri ng Shaft Mga wire Haba ng katawan Kasalukuyan Paglaban Inductance Hawak ang Torque Leads No. Rotor Inertia Timbang
(°) / / / (L)mm A Ω mH N.cm Hindi. g.cm2 Kg
BF28HST32-0674 1.8 2 T-type na tornilyo Direktang Kawad 32 0.67 5.6 3.4 6 4 9 0.11
BF28HST45-0674 1.8 2 T-type na tornilyo Direktang Kawad 45 0.67 6.8 4.9 9.5 4 12 0.14
BF28HST51-0674 1.8 2 T-type na tornilyo Direktang Kawad 51 0.67 9.2 7.2 12 4 18 0.2
42 screw stepper motor

NEMA 14 Panlabas na T-type na Linear Stepper Motor

Ang NEMA14 (35mm) Panlabas na T-type na Linear Stepper Motor ay may mga katangian ng maliit na sukat, mataas na pagganap, mahabang tibay, mababang ingay at mataas na kahusayan. Ang base size ay 35mm, at ang body length ay available sa 28mm, 34mm at 42mm.
Opsyonal: Mga konektor, gearbox, encoder, pinagsamang mga built-in na driver...
Modelo Hakbang Anggulo Phase Uri ng Shaft Mga wire Haba ng katawan Kasalukuyan Paglaban Inductance Hawak ang Torque Leads No. Rotor Inertia Timbang
(°) / / / (L)mm A Ω mH N.cm Hindi. g.cm2 Kg
BF35HST28-0504 1.8 2 T-type na tornilyo Direktang Kawad 28 0.5 20 14 10 4 11 0.13
BF35HST34-1004 1.8 2 T-type na tornilyo Direktang Kawad 34 1 2.7 4.3 14 4 13 0.17
BF35HST42-1004 1.8 2 T-type na tornilyo Direktang Kawad 42 1 3.8 3.5 20 4 23 0.22
42 screw stepper motor

NEMA 17 Panlabas na T-type na Linear Stepper Motor

Ang NEMA17 (42mm) Panlabas na T-type na Linear Stepper Motor ay may mga katangian ng maliit na sukat, mataas na pagganap, mahabang tibay, mababang ingay at mataas na kahusayan. Ang base size ay 42mm, at ang body length ay available sa 34mm, 40mm, 48mm at 60mm.
Opsyonal: Mga konektor, gearbox, encoder, pinagsamang mga built-in na driver...
Modelo Hakbang Anggulo Phase Uri ng Shaft Mga wire Haba ng katawan Kasalukuyan Paglaban Inductance Hawak ang Torque Leads No. Rotor Inertia Timbang
(°) / / / (L)mm A Ω mH N.cm Hindi. g.cm2 Kg
BF42HST34-1334 1.8 2 T-type na tornilyo Direktang Kawad 34 1.33 2.1 2.5 26 4 34 0.22
BF42HST40-1704 1.8 2 T-type na tornilyo Direktang Kawad 40 1.7 1.5 2.3 42 4 54 0.28
BF42HST48-1684 1.8 2 T-type na tornilyo Direktang Kawad 48 1.68 1.65 2.8 44 4 68 0.35
BF42HST60-1704 1.8 2 T-type na tornilyo Direktang Kawad 60 1.7 3 6.2 7.3 4 102 0.55
57 tornilyo stepper motor

NEMA 23 Panlabas na T-type na Linear Stepper Motor

Ang NEMA23 (57mm) Panlabas na T-type na Linear Stepper Motor ay may mga katangian ng maliit na sukat, mataas na pagganap, mahabang tibay, mababang ingay at mataas na kahusayan. Ang base size ay 57mm, at ang body length ay available sa 41mm, 51mm, 56mm, 76mm, 82mm, 100mm, at 112mm.
Opsyonal: Mga konektor, gearbox, encoder, pinagsamang mga built-in na driver...
Modelo Hakbang Anggulo Phase Uri ng Shaft Mga wire Haba ng katawan Kasalukuyan Paglaban Inductance Hawak ang Torque Leads No. Rotor Inertia Timbang
(°) / / / (L)mm A Ω mH Nm Hindi. g.cm2 Kg
BF57HST41-2804 1.8 2 T-type na tornilyo Direktang Kawad 41 2.8 0.7 1.4 0.55 4 150 0.47
BF57HST51-2804 1.8 2 T-type na tornilyo Direktang Kawad 51 2.8 0.83 2.2 1.01 4 230 0.59
BF57HST56-2804 1.8 2 T-type na tornilyo Direktang Kawad 56 2.8 0.9 3 1.2 4 280 0.68
BF57HST76-2804 1.8 2 T-type na tornilyo Direktang Kawad 76 2.8 1.1 3.6 1.89 4 440 1.1
BF57HST82-3004 1.8 2 T-type na tornilyo Direktang Kawad 82 3.0 1.2 4.0 2.1 4 600 1.2
BF57HST100-3004 1.8 2 T-type na tornilyo Direktang Kawad 100 3.0 0.75 3.0 3.0 4 700 1.3
BF57HST112-3004 1.8 2 T-type na tornilyo Direktang Kawad 112 3.0 1.6 7.5 3.0 4 800 1.4

Mga Bahagi ng Panlabas na T-type Lead Screw Linear Stepper Motor

  1. Step Motor : Ang pangunahing bahagi na bumubuo ng tumpak, sunud-sunod na paggalaw para sa tumpak na linear na paggalaw.
  2. T-type Lead Screw : Isang espesyal na tornilyo na may panlabas na threading, na ginawa para sa mataas na kapasidad ng pagkarga at minimal na backlash.
  3. Nut : Isang bahagi na naglalakbay sa kahabaan ng lead screw, na ginagawang linear na paggalaw ang kapangyarihan ng motor.
  4. Housing : Isang structural frame na nagse-secure sa motor at lead screw, na nagpapanatili ng tamang pagkakahanay.
  5. Bearings : Mga bahagi na nagpapaliit ng friction at nagsisiguro ng maayos na paggalaw sa kahabaan ng lead screw.


Paano Gumagana ang Panlabas na T-type Lead Screw Linear Stepper Motor?

Ang panlabas na T-type na lead screw ay magkakabit sa stepper motor upang magbigay ng linear na paggalaw. Ang stepper motor ay gumagalaw sa tumpak, discrete na mga hakbang, na pinipihit ang lead screw sa pagitan ng 0.9 at 1.8 degrees bawat hakbang. Ang maliliit at kinokontrol na paggalaw na ito ay nagbibigay-daan sa External T-type Lead Screw Linear Stepper Motor na makamit ang pambihirang katumpakan.
Kapag umiikot ang motor, ang mga thread ng lead screw ay nagdudugtong sa nut, na nagtutulak sa haba ng turnilyo. Ang panlabas na pagkakalagay ng mga thread ay nagbibigay ng higit na lakas at paglaban sa deformation—na ginagawang perpekto ang system na ito para sa mga application na may mataas na load. Sa pamamagitan ng maingat na disenyo, ang nut ay gumagalaw nang maayos at tuluy-tuloy sa kahabaan ng lead screw na may kaunting backlash, na naghahatid ng parehong katumpakan at kahusayan.

Mga Benepisyo ng Paggamit ng Panlabas na T-type Lead Screw Linear Stepper Motor

1. Katumpakan at Katumpakan

Isa sa mga pangunahing bentahe ng External T-type Lead Screw Linear Stepper Motor ay ang mataas na katumpakan nito. Ang kakayahan ng stepper motor na gumawa ng tumpak, incremental na mga paggalaw ay isinasalin sa napakatumpak na pagpoposisyon. Ginagawa nitong perpekto para sa mga application kung saan ang katumpakan ay higit sa lahat, tulad ng sa mga CNC machine, 3D printer, at robotics.

2. Pinababang Backlash

Ang backlash, o ang bahagyang paggalaw na nangyayari kapag binabaligtad ang direksyon, ay maaaring mabawasan ang katumpakan ng isang sistema ng paggalaw. Ang Panlabas na T-type na Lead Screw na disenyo ay partikular na nilayon upang mabawasan ang backlash. Ang mga panlabas na thread ay mas ligtas na nakikipag-ugnayan sa nut, na binabawasan ang anumang hindi gustong paglalaro at pinapabuti ang pangkalahatang kahusayan ng system.

3. Mataas na Kapasidad ng Pagkarga

Ang mga panlabas na thread ng T-type na lead screw ay idinisenyo upang mahawakan ang mas mataas na load kaysa sa tradisyonal na lead screw na disenyo. Ginagawa nitong mainam ang system para magamit sa mga application na nangangailangan ng paggalaw ng mabibigat na karga na may mataas na pagiging maaasahan, tulad ng pang-industriyang makinarya at mga automated na system.

4. Makinis na Paggalaw

Salamat sa kumbinasyon ng stepper motor at lead screw, ang mga system na ito ay nagbibigay ng makinis, tuluy-tuloy na paggalaw. Tinitiyak nito na ang system ay maaaring gumanap sa mga application kung saan ang pagiging maayos ng operasyon ay kritikal, tulad ng sa mga medikal na aparato o mga tool sa pagmamanupaktura na may mataas na katumpakan.

5. Cost-Effective at Mababang Pagpapanatili

Ang External T-type Lead Screw Linear Stepper Motor ay isang medyo cost-effective na solusyon kumpara sa iba pang anyo ng linear actuator. Bukod pa rito, binabawasan ng simpleng disenyo ang pangangailangan para sa madalas na pagpapanatili, na ginagawa itong isang opsyon na mababa ang pagpapanatili para sa pangmatagalang paggamit.



Pinagsasama ng External T-type Lead Screw Linear Stepper Motor ang katumpakan, lakas, at pagiging maaasahan sa isang malakas na pakete. Mula sa mga CNC machine at 3D printer hanggang sa robotics at mga medikal na device, nahihigitan ng teknolohiyang ito ang mga tradisyunal na linear actuator sa performance. Ang kakayahan nitong maghatid ng maayos, tumpak, at pare-parehong paggalaw ay naging mahalaga sa mga industriyang nangangailangan ng mataas na kalidad na mga sistema ng paggalaw.



Mga Application ng Panlabas na T-type Lead Screw Linear Stepper Motors

Ang External T-type Lead Screw Linear Stepper Motor ay ginagamit sa malawak na hanay ng mga industriya at aplikasyon. Ang kakayahang magbigay ng tumpak at maaasahang linear na paggalaw ay ginawa itong isang ginustong pagpipilian sa iba't ibang sektor. Narito ang ilang kapansin-pansing application:

1. Mga CNC Machine

Sa mundo ng computer numerical control (CNC), ang katumpakan ay pinakamahalaga. Ang Panlabas na T-type na Lead Screw Linear Stepper Motor ay nagbibigay-daan sa mga CNC machine na makamit ang lubos na tumpak na mga paggalaw, na nagbibigay-daan sa kanila na mag-ukit at maghugis ng mga materyales nang may matinding katumpakan. Ang pagbabawas ng backlash at makinis na paggalaw ay lalong mahalaga sa mga high-precision na kapaligiran na ito.

2. 3D Printing

Ang mga 3D printer ay lubos na umaasa sa tumpak na linear na paggalaw upang bumuo ng mga bagay sa bawat layer. Ang External T-type Lead Screw Linear Stepper Motor ay malawakang ginagamit sa mga 3D printer upang matiyak na ang printing head ay gumagalaw nang may eksaktong pagpoposisyon, na tinitiyak ang katumpakan ng bawat naka-print na layer at pangkalahatang kalidad ng bagay.

3. Robotics

Sa robotics, ang tumpak at kontroladong paggalaw ay mahalaga para sa tamang paggana. Para man ito sa mga robotic arm, servo system, o automated assembly lines, nagbibigay-daan ang mga stepper motor na ito para sa maayos at tumpak na pagpoposisyon, na mahalaga para sa mga robotic na application na nangangailangan ng pare-parehong performance sa mga pinalawig na panahon.

4. Mga Automated Linear Actuator

Ang mga linear actuator, na nagko-convert ng rotational motion sa linear motion, ay kadalasang umaasa sa mga lead screw system para sa kahusayan at tibay. Ang External T-type Lead Screw ay nagbibigay ng kinakailangang lakas at katumpakan upang maisagawa ang mga gawain tulad ng pagbubukas at pagsasara ng mga pinto, pagsasaayos ng mga platform, o pagpoposisyon ng mga mekanikal na bahagi sa automated na makinarya.

5. Mga Medical Device

Sa mga medikal na aplikasyon, ang katumpakan ay mahalaga para sa kaligtasan at katumpakan. Ang External T-type Lead Screw Linear Stepper Motors ay ginagamit sa mga medikal na device tulad ng surgical robot, diagnostic equipment, at higit pa, kung saan kinakailangan ang lubos na kontrolado at eksaktong linear na paggalaw para sa pinakamainam na performance.

Mga FAQ ng Customized External T-Type Linear Stepper Motor

1. Ano ang isang Panlabas na T-type na Linear Stepper Motor?

Isa itong stepper motor na gumagamit ng panlabas na T-type na lead screw upang i-convert ang rotational motion sa tumpak na linear na paggalaw.



2. Paano gumagana ang T-type na lead screw?

Ang T-type na lead screw ay may mga panlabas na thread na nakakabit sa isang nut, na nagbibigay-daan sa linear motion kapag umiikot ang motor.



3. Bakit ito tinatawag na 'panlabas'?

Dahil ang mga thread ng turnilyo ay nasa labas ng baras, pinapabuti ang kapasidad ng pagkarga at binabawasan ang backlash.



4. Ano ang mga pangunahing bentahe ng isang T-type na lead screw na disenyo?

Mataas na katumpakan, pinababang backlash, mataas na kapasidad ng pagkarga, at makinis na linear na paggalaw.



5. Aling mga laki ng frame ng NEMA ang magagamit para sa motor na ito?

Kasama sa mga sukat ang NEMA 8, 11, 14, 17, at 23 (na may mga haba ng katawan na nag-iiba ayon sa frame).



6. Anong uri ng galaw ang ginagawa ng motor na ito?

Direktang linear na paggalaw sa isang tuwid na landas, perpekto para sa tumpak na pagpoposisyon.



7. Anong mga application ang pinakaangkop para sa isang Panlabas na T-type na Linear Stepper Motor?

Mga CNC machine, 3D printer, robotics, automated actuator, at mga medikal na device.



8. Gaano katumpak ang paggalaw ng motor?

Nagbibigay ito ng napakatumpak na incremental na paggalaw salamat sa stepper motor at lead screw na disenyo.



9. Nakakabawas ba ito ng backlash kumpara sa ibang mga disenyo ng leadscrew?

Oo — nakakatulong ang panlabas na disenyo ng thread na mabawasan ang backlash.



10. Kaya ba nitong motor na ito ang mabibigat na karga?

Oo — ang mga panlabas na T-type na thread ay nagpapabuti sa kapasidad na nagdadala ng pagkarga para sa mas mabibigat na aplikasyon.



11. Makinis ba ang linear motion?

Oo — tinitiyak ng kumbinasyon ng stepper motor at lead screw ang makinis at pare-parehong paggalaw.



12. Inaalok ba ang maraming haba ng motor?

Oo — Nag-aalok ang Besfoc ng iba't ibang haba ng katawan para sa bawat laki ng NEMA.



13. Anong anggulo ng hakbang ang karaniwang mayroon ang mga motor na ito?

Karamihan sa mga modelo ay may 1.8° step angle.



14. Available ba ang mga opsyonal na accessory?

Available ang mga opsyon tulad ng mga connector, gearbox, encoder, at integrated driver.



15. Ang motor ba na ito ay angkop para sa mga proyekto ng automation?

Oo — malawak itong ginagamit sa automation na nangangailangan ng tumpak na linear positioning.



16. Paano gumagalaw ang nut sa lead screw?

Kapag pinaikot ng motor ang lead screw, ang nut ay naglalakbay kasama ang mga thread upang lumikha ng linear na paggalaw.



17. Ang disenyo ba ay nangangailangan ng madalas na pagpapanatili?

Hindi — ang mas simpleng mekanikal na istraktura ay nagreresulta sa mas mababang mga pangangailangan sa pagpapanatili.



18. Maaari bang isama ang motor na ito sa mga control system?

Oo — mahusay itong gumagana sa mga karaniwang stepper driver at motion control system.



19. Bakit pumili ng Panlabas na T-type na Linear Stepper Motor kaysa sa iba pang mga actuator?

Nag-aalok ito ng balanse ng katumpakan, kapasidad ng pagkarga, pagiging simple, at pagiging epektibo sa gastos.



20. Sa anong mga industriya karaniwang ginagamit ang mga motor na ito?

Paggawa, robotics, mga medikal na device, CNC tooling, at additive manufacturing.
