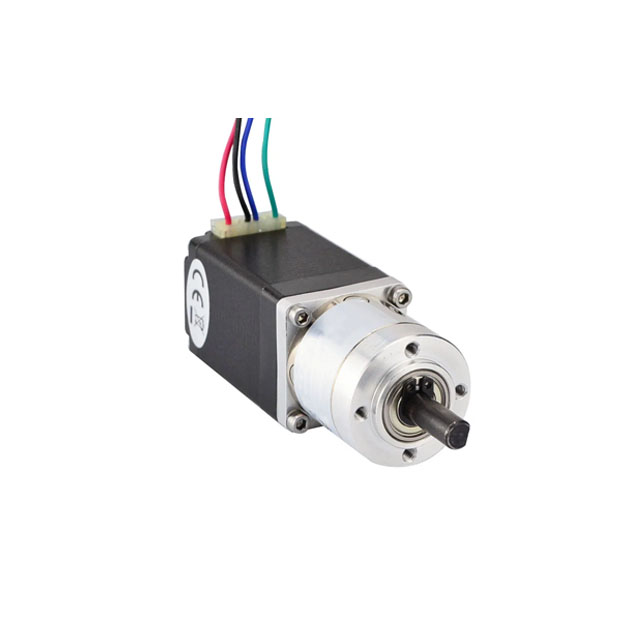

NEMA 11 BF28HS45-0674 ar BF-HPR28 Hybrid bipolar, kas paredzēts pakāpju motors ar planrtary pārnesumkārbu 4/5/7/10/16/20/25/28/30/35/40/45/50/64/70/80/100/125/140/175/200: 1

BesFoc Nema 11 stepper motor with 45mm body length, 6.8 Ω, 4.9 mH,  0.67A rated current and 9N.cm (12.75 oz.in) holding torque , integrated a planetary gearbox of 4:1 / 5:1 / 7:1 / 10:1 / 16:1 / 20:1 / 25:1 / 28:1 / 30:1 / 35:1 / 40:1 / 45:1 / 50:1 / 64: 1/70: 1 /80: 1 /100: 1 /125: 1 /140: 1/175: 1/2: 1 pārnesuma attiecība. Ir pieejama φ5 mm diametra aizmugurējā vārpsta ar skrūvju caurumiem aizmugurējā gala kapitālā. Tas ir labs risinājums lietojumprogrammām, kurām ir ierobežota vieta, bet kuram ir nepieciešams mazs ātrums un/vai liels griezes moments. Lai iegūtu vairāk dažādu pakāpju motoru prasības (piemēram, pārnesumkārba, bremzes, kodētājs vai integrētie motori), lūdzu, sazinieties ar mums !!!

NEMA 11 pakāpju motora elektriskās specifikācijas ：

• Tips: NEMA11 bipolārs pakāpju motors

• Modeļa nosaukums: BF28HS45-0674

• Fāze: 2

• Pakāpiens: 1,8 grāds

• Strāvas: 0,67a

• Pretestība:  6,8Ω ± 0,1 (20 ℃)

• Induktivitāte: 4,9mh ± 20%(1kHz 1 V RMS)

• Turēšanas griezes moments: 9n.cm (12.75oz.in)

• Izolācijas klase: B (130 °); 80k max.

• Izvēles detaļas: pārnesumkārba, kodētājs, bremzes, integrēts draiveris ...

Pārnesumkārbas specifikācijas:

• Modelis: BF-HPR28 sērija

• Pārnesumkārbas tips: planētu pārnesumkārba

• Pārnesumu attiecība: 4: 1 /5: 1 /7: 1/10: 1 /16: 1 /20: 1/25: 1 /28: 1/30: 1 /35: 1/40: 1 /45: 1/50: 1/64: 1/70: 1/80: 1/100: 1 /125: 1/140: 1 /175: 1 /200: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1: 1 1 /1: 1: 1: 1 1 /1

• Efektivitāte: 96% / 94% / 90%

• Sacietība: ≤15 Arcmin - 25  Arcmin

• Novērtētais griezes moments: 1n.m - 6n.m

• Sundden Stop griezes moments: 2n.m - 12n.m

• Vārpstas maksimālā aksiālā slodze: 100n

• Vārpstas maksimālā radiālā slodze: 300N

• Nominālais ievades ātrums: 1000 apgr./min

• Maksimālais ievades ātrums: 2000rpm

• Vidējais dzīves ilgums: 20000H

• Troksnis: ≤55db

• Aizsardzības līmenis: IP54

Fiziskās specifikācijas:

• Rāmja izmērs: NEMA 11 (28 x 28 mm)

• Motora garums: 45 mm

• Pārnesumkārbas garums: 53 mm / 61 mm / 69mm

• Pārnesumkārbas vārpstas diametrs: φ6mm

• Pārnesumkārbas vārpstas garums: 20mm

• Pārnesumkārbas d-griezuma garums: 15 mm

• Motora vārpstas diametrs: φ5mm

• Motora vārpstas garums: 10 mm

• Svinu skaits: 4

• Svina garums: 300 mm

• BF-HPR28-L1  Svars: 0,28 kg

• BF-HPR28-L2 Svars: 0,31 kg

• BF-HPR28-L3 Svars: 0,33 kg


Vadu savienojums:
