NEMA 11 BF28HS45-0674 le mótair stepper bf-hpr28 bipolar dírithe le giarbhosca planda 4/5/7/10/16/20/25/28/30/35/40/45/50/64/70/80/100/125/140/175/200: 1

NEMA 11 BF28HS45-0674 le mótair stepper bf-hpr28 bipolar dírithe le giarbhosca planda 4/5/7/10/16/20/25/28/30/35/40/45/50/64/70/80/100/125/140/175/200: 1

Cineál: NEMA11 2phase Motor stepper bipolar le giarbhosca pláinéadach

Reatha: 0.67A

Friotaíocht: 6.8Ω

Casmhóimint Rátáilte: 9n.cm (12.75oz.in)

Múnla:
BF28HS45-0674 le sraith BF-HPR28
Branda:
Titfoc
Cineálacha mótair steper:
Mótair giarbhosca
Méid mótair Stepper:
NEMA11 (28mm)
Líon na gceannairí:
4wires
Céim:
2 chéim
Céim uillinn:
1.8 °
MOQ:
10 ríomhaire


Infhaighteacht:



Ceist a chur

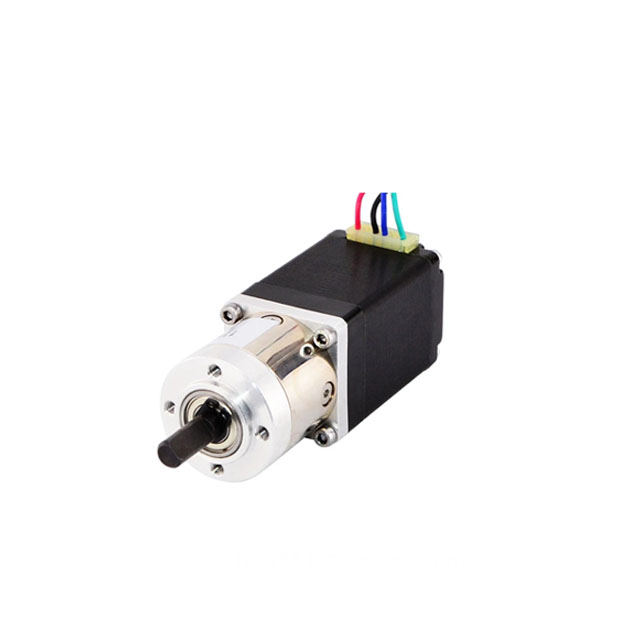

BesFoc Nema 11 stepper motor with 45mm body length, 6.8 Ω, 4.9 mH, 0.67A rated current and 9N.cm (12.75 oz.in) holding torque , integrated a planetary gearbox of 4:1 / 5:1 / 7:1 / 10:1 / 16:1 / 20:1 / 25:1 / 28:1 / 30:1 / 35:1 / 40:1 / 45:1 / 50:1 / 64:1 / 70: 1/80: 1/100: 1/125: 1/140: 1/175: 1/22: 1 Cóimheas giair. Tá seafta cúil φ5mm trastomhas le poill scriú ar an endcap cúil ar fáil. Is réiteach maith é ar iarratais a bhfuil spás teoranta ag teastáil uathu ach a dteastaíonn luas íseal agus/nó chasmhóimint ard uathu. Le haghaidh riachtanais níos éagsúla mótair stepper (mar shampla giarbhosca, coscán, ionchódóir, nó mótair chomhtháite), déan teagmháil linn le do thoil !!!

NEMA 11 Sonraíochtaí Mótair Stepper Leictreach:

Cineál: NEMA11 Motor Stepper Bipolar
Ainm na samhla: BF28HS45-0674
Céim: 2
Céim uillinn: 1.8 céim
Reatha: 0.67A
Friotaíocht: 6.8Ω ± 0.1 (20 ℃)
Ionduchtais: 4.9mh ± 20%(1kHz 1V RMS)
Casmhóimint Sealbhaíochta: 9n.cm (12.75oz.in)
Rang inslithe: B (130 °); 80k max.
Páirteanna roghnacha: giarbhosca, ionchódóir, coscán, tiománaí comhtháite ...

Sonraíochtaí giarbhosca:

Múnla: Sraith BF-HPR28
Cineál giarbhosca: giarbhosca optional
Cóimheas giair: 4: 1/5: 1/7: 1/10: 1/16: 1/20: 1/20: 1/28: 1/30: 1/35: 1/40: 1/45: 1/50: 1/64: 1/70: 1/80: 1/12: 1/125: 1/140: 1/175: 1/20: 1 /1 /1 /1 / 1/21
Éifeachtúlacht: 96% / 94% / 90%
Cúltaca: ≤15 ArcMin - 25 ArcMin
Casmhóimint Rátáilte: 1n.M - 6n.m
Casmhóimint Sundden Stop: 2n.m - 12n.m
Ualach aiseach uasta seafta: 100N
Ualach gathacha uasta seafta: 300N
Luas Ionchuir Rátáilte: 1000rpm
Uasluas ionchuir: 2000rpm
Meán -ré saoil: 20000h
Torann: ≤55db
Leibhéal cosanta: IP54

Sonraíochtaí fisiciúla:

Méid an fhráma: NEMA 11 (28 x 28mm)
Fad mótair: 45mm
Fad an ghiarbhosca: 53mm / 61mm / 69mm
Trastomhas seafta giarbhosca: φ6mm
Fad seafta giarbhosca: 20mm
Giarbhosca D gearrtha Fad: 15mm
Trastomhas seafta mótair: φ5mm
Fad seafta mótair: 10mm
Líon na gCeannairí: 4
Fad luaidhe: 300mm
BF-HPR28-L1 Meáchan: 0.28kg
BF-HPR28-L2 Meáchan: 0.31kg
BF-HPR28-L3 Meáchan: 0.33kg

Nasc sreanga:

A+	A-	B+	B-
Dubh salach	Faiche	Lasta	Faoi bhrón

NEMA 11 Sonraíocht Leictreach Mótair Stepper Bipolar:

Sonraíocht leictreach
Cineál táirge	/	Mótar Stepper Bipolar NEMA 11
Ainm	/	BF28HS45-0674
Comhthrith	comhthrith	2
Céim uillinn	°	1.8
Meon	A	0.67
Friotaíocht	Ity	6.8
Ionduchtú	Mh	4.9
Chasmhóimint rátáilte (NM)	N.cm	9
Chasmhóimint shealbhaíochta (oz.in)	oz.in	12.75
Bipolar/unipolar	/	Déipe
Rang inslithe	/	B
Táimhe rótar	t.cm²	12

Sonraíocht BF-HPR28-L1 Sonraíocht Giarbhosca Optional:

Múnla	/	BF-HPR28-L1
Cóimheas fearais	/	4	5	7	10
Traenacha fearas	/	1
Fad giarbhosca	mm	53
Chasmhóimint rátáilte	Nm	2	2	2	1
Chasmhóimint stad sundden	Nm	4	4	4	2
Cúil lash	stuaca	≤15 stuamin
Éifeachtúlacht	%	96%
Gné mótair oiriúnach	mm	Φ5-10 / φ22-2.5 / F23-M2.5
Luas ionchuir rátáilte	RPM	1000
Uasluas ionchuir	RPM	2000
Meán -ré saoil	H	20000
Fórsa aiseach	Thuaidh	100
Gatha	Thuaidh	300
Torann	RB	≤55
Leibhéal cosanta	Ip	IP54
Obair Theo.	℃	-20 go +150
Cineál seafta amach	/	Cineál D-gearrtha

Sonraíocht BF-HPR28-L2 Sonraíocht Giarbhosca Optional:

Múnla	/	BF-HPR28-L2
Cóimheas fearais	/	16	20	25	28	30	35	40	45	50	70	100
Traenacha fearas	/	2
Fad giarbhosca	mm	61
Chasmhóimint rátáilte	Nm	4	4	4	4	4	4	4	4	3	3	3
Chasmhóimint stad sundden	Nm	8	8	8	8	8	8	8	8	6	6	6
Cúil lash	stuaca	≤20 arcmin
Éifeachtúlacht	%	94%
Gné mótair oiriúnach	mm	Φ5-10 / φ22-2.5 / F23-M2.5
Luas ionchuir rátáilte	RPM	1000
Uasluas ionchuir	RPM	2000
Meán -ré saoil	H	20000
Fórsa aiseach	Thuaidh	100
Gatha	Thuaidh	300
Torann	RB	≤55
Leibhéal cosanta	Ip	IP54
Obair Theo.	℃	-20 go +150
Cineál seafta amach	/	Cineál D-gearrtha

BF-HPR28-L3 Sonraíochtaí giarbhosca pláinéadacha:

Múnla	/	BF-HPR28-L3
Cóimheas fearais	/	64	80	100	125	140	175	200
Traenacha fearas	/	3
Fad giarbhosca	mm	69
Chasmhóimint rátáilte	Nm	6	6	6	6	6	6	6
Chasmhóimint stad sundden	Nm	12	12	12	12	12	12	12
Cúil lash	stuaca	≤25 arcmin
Éifeachtúlacht	%	90%
Gné mótair oiriúnach	mm	Φ5-10 / φ22-2.5 / F23-M2.5
Luas ionchuir rátáilte	RPM	1000
Uasluas ionchuir	RPM	2000
Meán -ré saoil	H	20000
Fórsa aiseach	Thuaidh	100
Gatha	Thuaidh	300
Torann	RB	≤55
Leibhéal cosanta	Ip	IP54
Obair Theo.	℃	-20 go +150
Cineál seafta amach	/	Cineál D-gearrtha

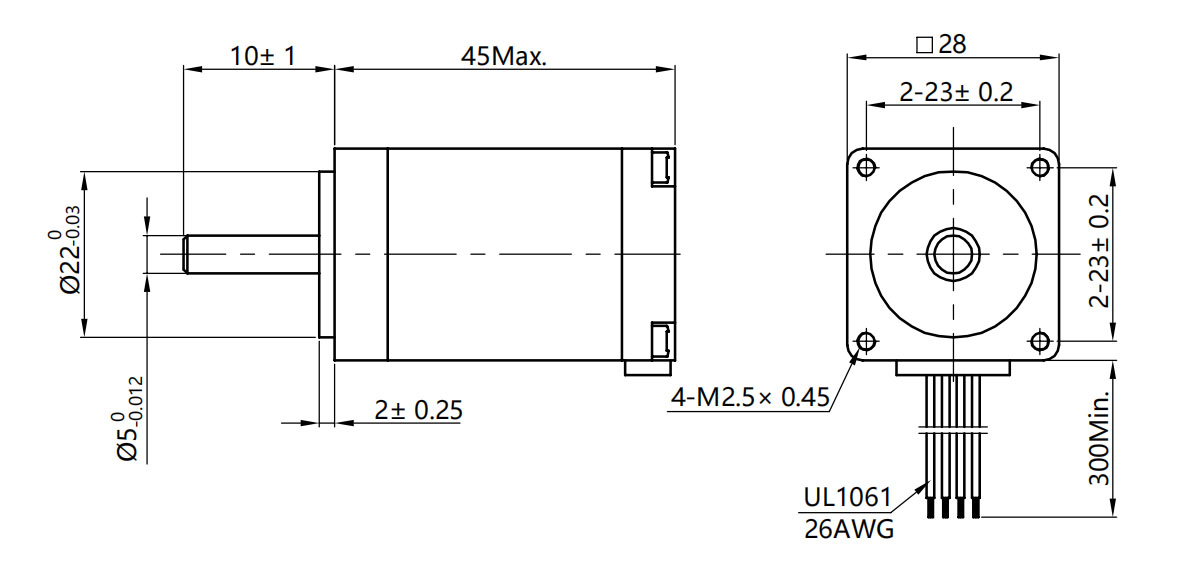

Sonraíocht Fhisiciúil NEMA 11:

Sonraíocht fhisiceach
Méid an fhráma	mm	Nema 11 (28 x 28)
Cineál seafta mótair	/	Seafta cruinn
Trastomhas seafta mótair	mm	5
Fad seafta mótair	mm	10
Fad an Chorp Mótair	mm	45
Fad giarbhosca	mm	53/61/69
Cineál seafta giarbhosca	/	Cineál D-gearrtha
Trastomhas seafta giarbhosca	mm	6
Fad seafta giarbhosca	mm	20
Giarbhosca D Cut Fad	mm	15
Líon na dtorthaí	/	4
Fad luaidhe	mm	300
Ualach	kg	0.28 / 0.31 / 0.33
