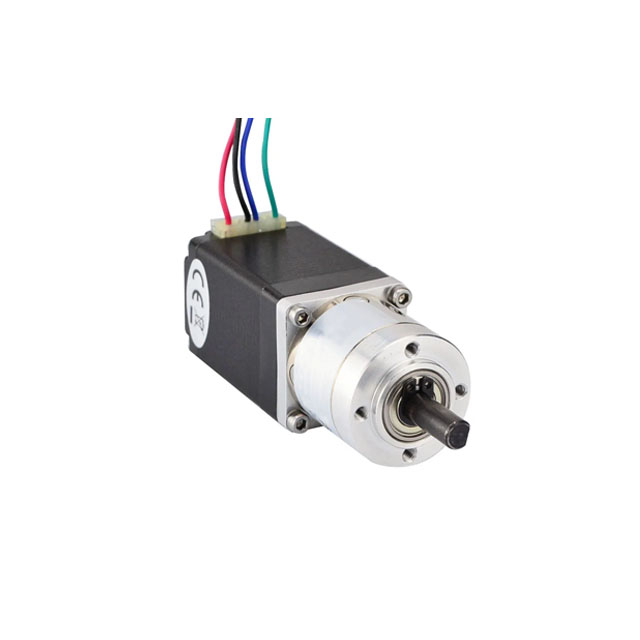

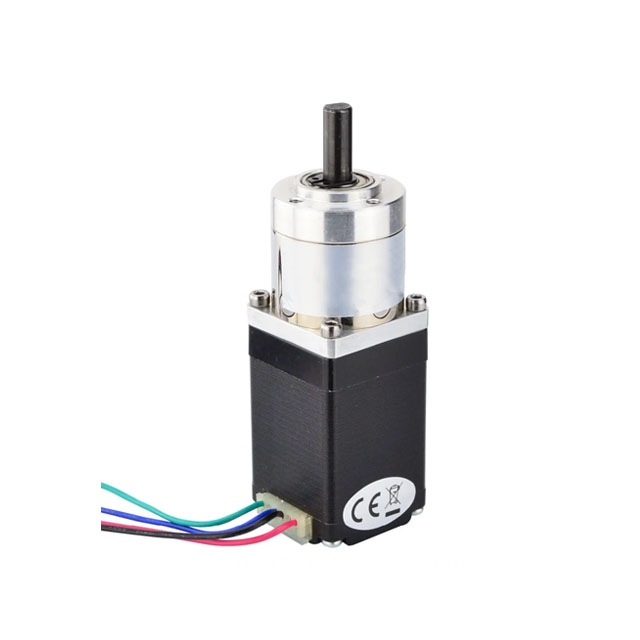

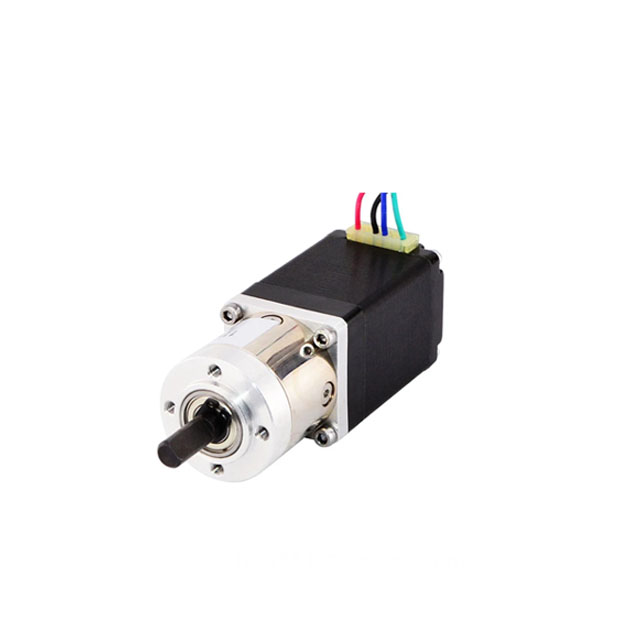

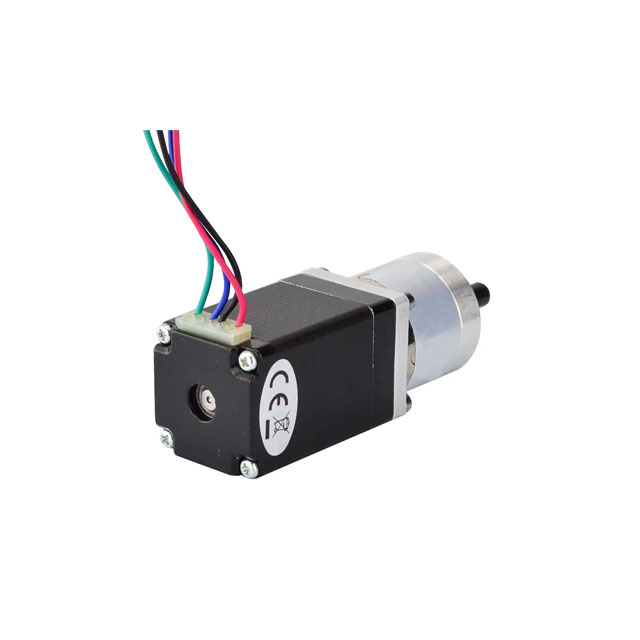

Nema 11 BF28HS45-0674 with BF-HPR28 Hybrid Bipolar Geared Stepper Motor with Planrtary Gearbox 4/5/7/10/16/20/25/28/30/35/40/45/50/64/70/80/100/125/140/175/200:1

Nema 11 BF28HS45-0674 with BF-HPR28 Hybrid Bipolar Geared Stepper Motor with Planrtary Gearbox 4/5/7/10/16/20/25/28/30/35/40/45/50/64/70/80/100/125/140/175/200:1

Түрі: Nema11 2Phase Bepolars stestper stemper Planety Gearbox

Ағымдағы: 0.67а

Қарсылық: 6.8ω

Номиналды момент: 9N.cm (12.75oz.in)

Үлгі:
BF28hs45-0674 BF-HPR28 сериялары бар
Бренд:
Бенфок
Стептер мотор түрлері:
Редуктордың қозғалтқыштары
Қасиетті мотор мөлшері:
Nema11 (28mm)
Жетекшілер саны:
4WIRS
Фаза:
2 фаза
Қадам бұрышы:
1.8
Moq:
10 дана


Қол жетімділігі:



Сұрау

Besfoc Nema 11 Қозғалтқышы 45 мм, 6,8 ₸, 4,9 МХ, 4,9 МХ, , 0.75 90,9 МГ 0.67A , : 1/10: 1/10: 1/4: 1/4: 1/28: 1/28: 1/30: 1/3: 1/3: 1/4: 1/44: 1/45: 1/45: 1/45: 1/45: 1/45: 1/45: 1/45: 1/45: 1/45: 1/45: 1/4: 1/28: 1 / 64: 1/70: 1/80: 1/10: 1/10: 1/11/125: 1/40: 1/140: 1/175: 1/200: 1 беріліс коэффициенті. Артқы жағындағы бұрандалы тесіктері бар артқы білікке арналған артқы білік қол жетімді. Бұл шектеулі, бірақ төмен жылдамдық пен / немесе жоғары моментке мұқтаж қосымшалардың жақсы шешімі. Қозғалтқыштардың басқа да әртүрлі талаптары үшін (мысалы, беріліс қорабы, тежегіш, кодтау немесе интегралды қозғалтқыштар), бізге хабарласыңыз !!!

NEMA 11 ҚАЗІРГІ ҚАЗАҚША Электрлік сипаттамалары:

Түрі: Nema11 Биполярлы stestper моторы
Модель атауы: bf28hs45-0674
Фаза: 2
Қадам бұрышы: 1,8 градус
Ағымдағы: 0.67а
Қарсылық: 6.8ω ± 0,1 (20 ℃)
Индуктивтілік: 4.9MH ± 20% (1 кГц 1В RMS)
Моментті ұстау: 9N.CM (12.75oz.in)
Оқшаулау класы: B (130 °); 80K макс.
Қосымша бөлшектер: редуктор, кодтаушы, тежегіш, интеграцияланған драйвер ...

Беріліс қорабы:

Үлгі: BF-HPR28 сериясы
Беріліс қорабы түрі: планетарлық редуктор
Gear Ratio: 4:1 / 5:1 / 7:1 / 10:1 / 16:1 / 20:1 / 25:1 / 28:1 / 30:1 / 35:1 / 40:1 / 45:1 / 50:1 / 64:1 / 70:1 / 80:1 / 100:1 / 125:1 / 140:1 / 175:1 / 200:1
Тиімділік: 96% / 94% / 90%
Backlash: ≤15 Arcmin - 25 Arcmin
Номиналды момент: 1n.m - 6N.M
Sundden Stop Morque: 2N.M - 12N.M
Біліктің максималды салмағы: 100n
Максималды радиалды жүктеме: 300N
Номиналды енгізу жылдамдығы: 1000REP
Max енгізу жылдамдығы: 2000RPR
Орташа өмір: 20000h
Шу: ≤55DB
Қорғау деңгейі: IP54

Физикалық ерекшеліктер:

Жақтау мөлшері: NEMA 11 (28 x 28mm)
Мотор ұзындығы: 45 мм
Беріліс қорабы ұзындығы: 53 мм / 61мм / 69 мм
Беріліс қорабы білігі диаметрі: φ6mm
Беріліс қорабы біліктің ұзындығы: 20 мм
Gearbox D-кесілген ұзындық: 15 мм
Мотор білігі диаметрі: φ5mm
Мотор білігінің ұзындығы: 10 мм
Жетекшілер саны: 4
Қорғасын ұзындығы: 300 мм
BF-HPR28-L1 салмағы: 0,28 кг
BF-HPR28-L2 салмағы: 0,31 кг
BF-HPR28-L3 Салмақ: 0,33 кг

Сымдар қосылымы:

A +	А-	B +	B-
Қара	Жасыл	Қызыл	Көк

NEMA 11 Биполярлы stestper моторлы сипаттамасы:

Электрлік сипаттама
Өнім түрі	/	Nema 11 Биполярлы стезер моторы
Үлгі атауы	/	BF28HS45-0674
Фаза	фаза	2
Қадам бұрышы	د ° د ° / د	1.8
Ағымдағы	А	0.67
Қарсыласу	Ω	6.8
Қамбаушы	мх	4.9
Номиналды момент (NM)	N.cm	9
Моментті ұстау (Оз.in)	oz.in	12.75
Биполярлық / бірполярлы	/	Биполят
Оқшаулау класы	/	Б
Ротор инерциясы	g.cm²	12

BF-HPR28-L1 Планетарлық редуктокс сипаттамасы:

Улгі	/	BF-HPR28-L1
Берілістер коэффициенті	/	4	5	7	10
Беріліс пойыздары	/	1
Беріліс қорабының ұзындығы	мм	53
Номиналды момент	Л	2	2	2	1
Sundden Stop Morque	Л	4	4	4	2
Артқы кірпік	аркмин	≤15 Arcmin
Әсерлілік	%	96%
Қолайлы мотор өлшемі	мм	Φ5-10 / φ22-2.5 / F23-M2.5
Номиналды кіріс жылдамдығы	Айдау	1000
Макс	Айдау	2000
Орташа өмір сүру	н	20000
Осьтік күш	N	100
Радиалды күш	N	300
Шу	дб	≤55
Қорғау деңгейі	Сор	IP54
Жұмыс TEMP.	℃	-20 - +150 дейін
Білік түрі	/	D-кесілген түрі

BF-HPR28-L2 Planety беріліс қораптарының сипаттамасы:

Улгі	/	BF-HPR28-L2
Берілістер коэффициенті	/	16	20	25	28	30	35	40	45	50	70	100
Беріліс пойыздары	/	2
Беріліс қорабының ұзындығы	мм	61
Номиналды момент	Л	4	4	4	4	4	4	4	4	3	3	3
Sundden Stop Morque	Л	8	8	8	8	8	8	8	8	6	6	6
Артқы кірпік	аркмин	≤20 Arcmin
Әсерлілік	%	94%
Қолайлы мотор өлшемі	мм	Φ5-10 / φ22-2.5 / F23-M2.5
Номиналды кіріс жылдамдығы	Айдау	1000
Макс	Айдау	2000
Орташа өмір сүру	н	20000
Осьтік күш	N	100
Радиалды күш	N	300
Шу	дб	≤55
Қорғау деңгейі	Сор	IP54
Жұмыс TEMP.	℃	-20 - +150 дейін
Білік түрі	/	D-кесілген түрі

BF-HPR28-L3 Планетарлық редуктордың техникалық сипаттамалары:

Улгі	/	BF-HPR28-L3
Берілістер коэффициенті	/	64	80	100	125	140	175	200
Беріліс пойыздары	/	3
Беріліс қорабының ұзындығы	мм	69
Номиналды момент	Л	6	6	6	6	6	6	6
Sundden Stop Morque	Л	12	12	12	12	12	12	12
Артқы кірпік	аркмин	≤25 Arcmin
Әсерлілік	%	90%
Қолайлы мотор өлшемі	мм	Φ5-10 / φ22-2.5 / F23-M2.5
Номиналды кіріс жылдамдығы	Айдау	1000
Макс	Айдау	2000
Орташа өмір сүру	н	20000
Осьтік күш	N	100
Радиалды күш	N	300
Шу	дб	≤55
Қорғау деңгейі	Сор	IP54
Жұмыс TEMP.	℃	-20 - +150 дейін
Білік түрі	/	D-кесілген түрі

NEMA 11 Физикалық сипаттамасы:

Физикалық сипаттамасы
Жақтау мөлшері	мм	NEMA 11 (28 x 28)
Мотор білігінің түрі	/	Дөңгелек білік
Мотор білігі диаметрі	мм	5
Мотор білігінің ұзындығы	мм	10
Мотордың ұзындығы	мм	45
Беріліс қорабының ұзындығы	мм	53/61/69
Gearbus Біліктің түрі	/	D-кесілген түрі
Берілме білігі диаметрі	мм	6
Беріліс қорабы біліктің ұзындығы	мм	20
Беріліс қорабы D-кесілген ұзындық	мм	15
Жетекшілер саны	/	4
Қорғасын ұзындығы	мм	300
Салмақ	кг	0.28 / 0.31 / 0.33
