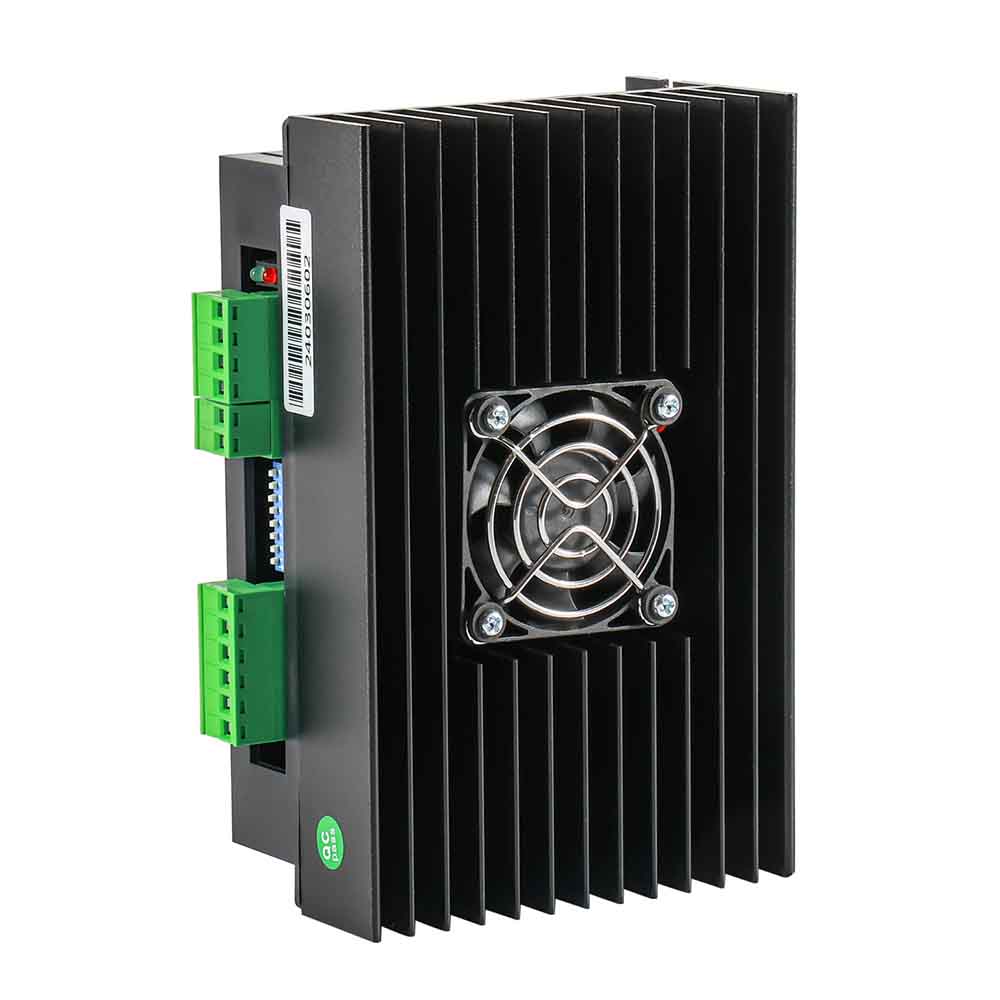

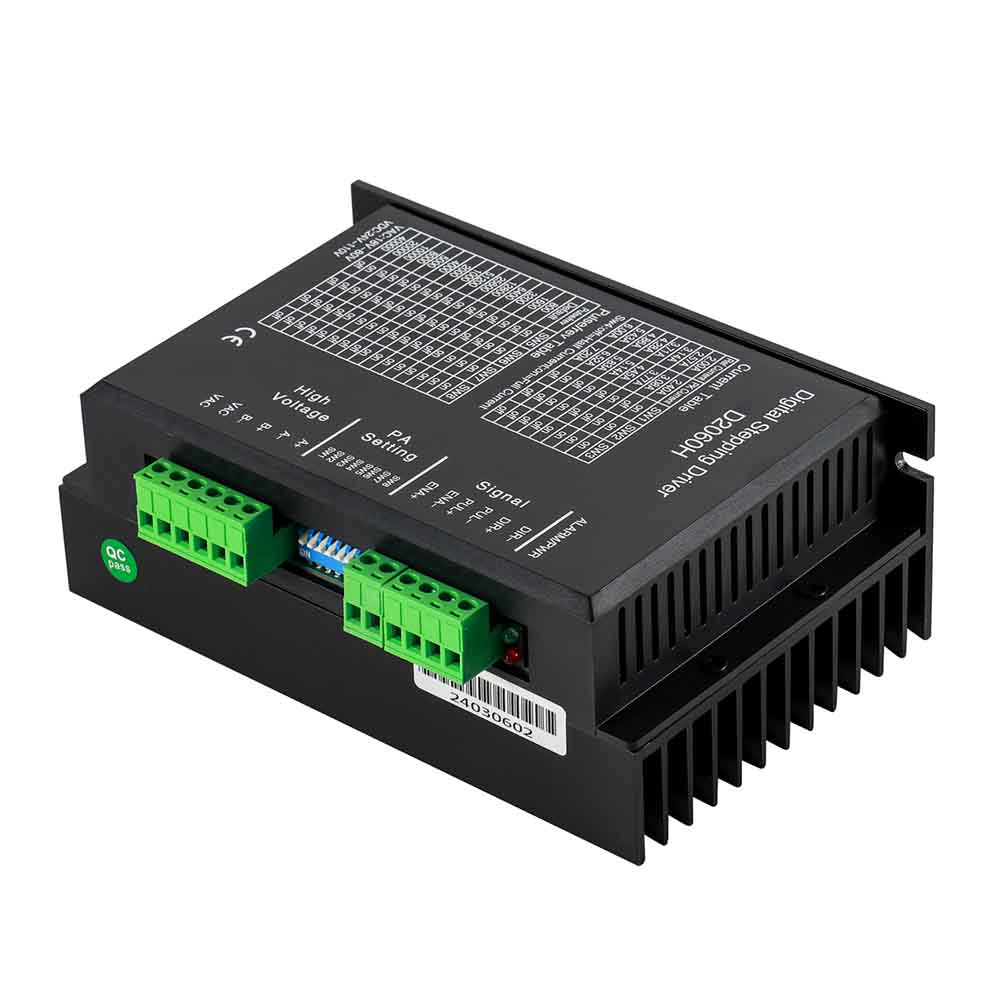

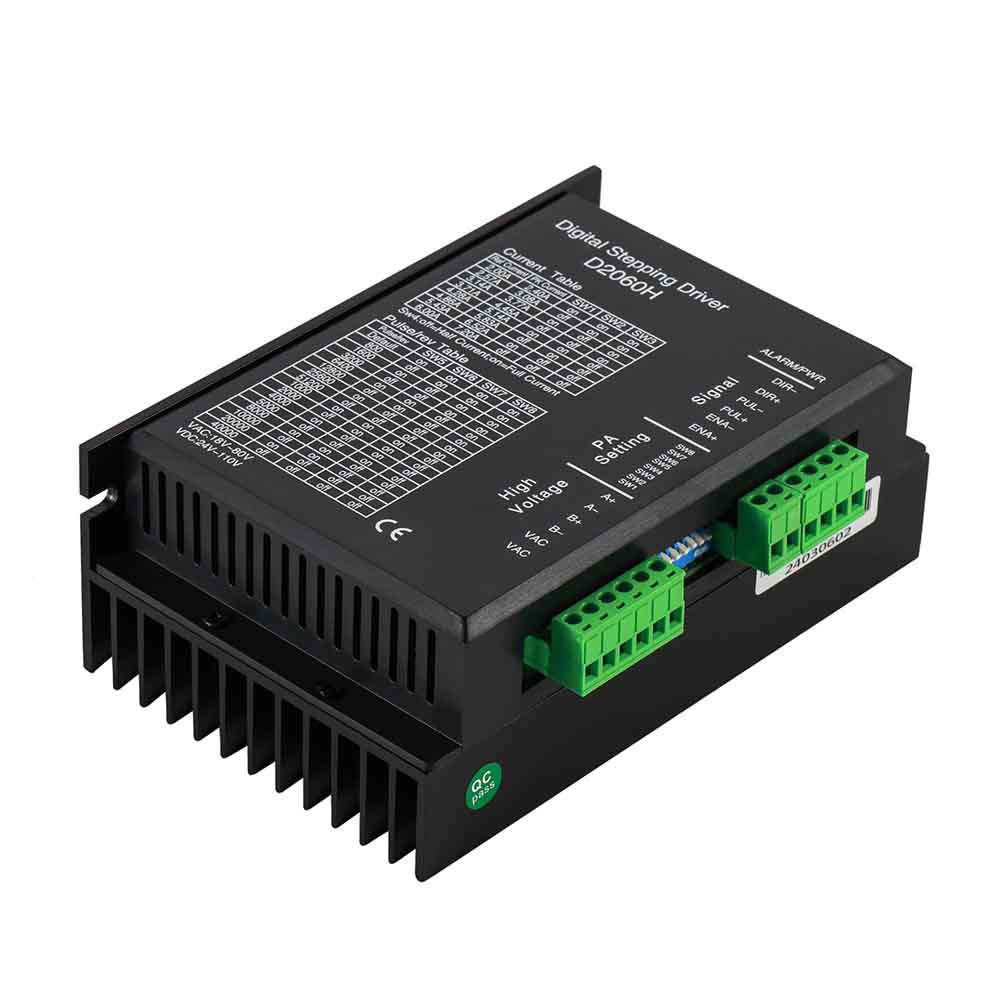

BFD2060H Nema34 86 léptetőmotor meghajtó

● Új 32 bites DSP technológia
● 4, 6, 8 vezetékes kétfázisú léptetőmotorok meghajtására alkalmas
● Rendkívül alacsony vibrációs zaj
● Optikailag leválasztott differenciáljel bemenet
● Beépített magas interpoláció
● Paraméter up-point automatikus beállítás
● Kényelmes árambeállítás, tetszőlegesen választható 2,0 ~ 6,0 A között
● Változóáramú szabályozás csökkenti a motor hőjét
● Az interpoláció beállítási tartománya 400 ~ 40 000
● Az áram automatikus felezése álló helyzetben
● Túl- és alacsony feszültség elleni védelem. Túlfeszültség, alacsony feszültség és túláram védelem.

Modell:
BFD2060H
Márka:
Besfoc
MOQ:
10 db


Elérhetőség:



Érdeklődni

Leírás:

A BFD2060H egy új generációs digitális 2 fázisú léptetőmotor-meghajtó, amely 32 bites DSP processzoron alapul, az antirezonancia, alacsony zajszintű, mikrolépéses és alacsony hőmérséklet-emelkedési technológia kombinációja jelentősen javítja a léptetőmotor teljesítményét, alacsony zajszinttel, kis vibrációval, alacsony hőmérséklet-emelkedéssel és nagy fordulatszámú nyomatékkal rendelkezik. A vezető online adaptív PID technológiát használ, kézi beállítás nélkül automatikusan generálhatja az optimális paramétereket a különböző motorokhoz, és a legjobb teljesítményt érheti el. Tápfeszültség tartomány 20VAC és 60VAC vagy 24VDC és 90VDC között, alkalmas különféle 2-fázisú hibrid léptetőmotorok meghajtására, amelyek fázisáram 7,2A alatt van. A mikrolépés teljes lépésről 51200 lépés/fordulat értékre állítható, a kimeneti áram pedig 2,4A és 7,2A között állítható be; automatikus üresjárati áramcsökkentéssel, önellenőrzéssel, túlfeszültség-, al- és túláramvédelemmel.

Alkalmazások:

Alkalmas számos nagyméretű automatizálási berendezéshez és műszerhez. Például: címkézőgép, vágógép, csomagológép, plotter, gravírozógép, CNC szerszámgép és így tovább. Mindig jól teljesít, ha alacsony vibrációt, alacsony zajszintet, nagy pontosságot és nagy sebességet igénylő berendezésekhez alkalmazzák

Hibrid léptetőmotor meghajtó leírása:

Márka	Besfoc
Modell	BFD2060H
Illesztőprogram típusa	Léptetőmotor meghajtó
DC / AC	DC/AC
Megfelelő motor	86 Hibrid léptetőmotor
Bemeneti feszültség	24VDC - 110VDC / 18VAC - 80VAC
Kimeneti áram	2,4A - 7,2A
Felosztás beállítása	16 (400-40 000)

Elektromos előírások

Paraméter	Min	Tipikus	Max	Egység
Bemeneti feszültség (DC)	24	-	90	VDC
Bemeneti feszültség (AC)	20	-	60	VAKÁCIÓ
Kimeneti áram	0	-	7.2	A
Impulzusjel frekvencia	0	-	200	KHZ
Logikai jel áram	7	10	16	MA

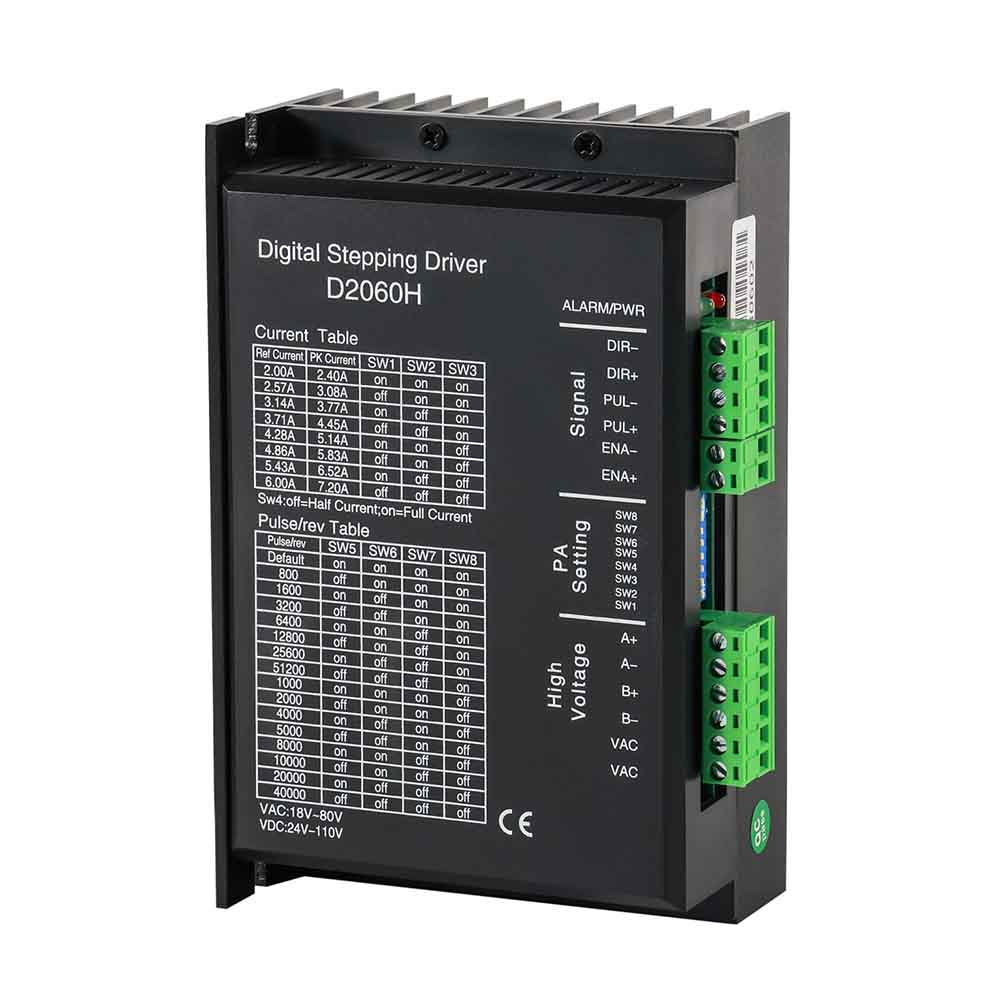

Aktuális kiválasztás

RMS	Csúcs	SW1	SW2	SW3
2.0A	2.4A	ON	ON	ON
2,57A	3,08A	LE	ON	ON
3,14A	3,77A	ON	LE	ON
3,71A	4,45A	LE	LE	ON
4,28A	5,14A	ON	ON	LE
4,86A	5,83A	LE	ON	LE
5,43A	6,52A	ON	LE	LE
6.00A	7,20A	LE	LE	LE

Standstill Current Beállítás

Az SW4 az álló szolgál helyzet beállítására . KI azt jelenti, hogy az állóáram fele a dinamikus áramnak; és ON azt jelenti, hogy a nyugalmi áram megegyezik a kiválasztott dinamikus árammal. Általában az SW4 OFF állásban van, hogy csökkentse a motor és a meghajtó hőjét.

Mikrolépéses felosztás beállítása:

Impulzus/Rev	SW5	SW6	SW7	SW8
Alapértelmezett	ON	ON	ON	ON
800	LE	ON	ON	ON
1600	ON	LE	ON	ON
3200	LE	LE	ON	ON
6400	ON	ON	LE	ON
12800	LE	ON	LE	ON
25600	ON	LE	LE	ON
51200	LE	LE	LE	ON
1000	ON	ON	ON	LE
2000	ON	ON	ON	LE
4000	ON	LE	ON	LE
5000	LE	LE	ON	LE
8000	ON	ON	LE	LE
10000	LE	ON	LE	LE
20000	ON	LE	LE	LE
40000	LE	LE	LE	LE

Vezérlőjel Csatlakozó

Vezérlőjel csatlakozó
Név	Leírás
PUL+	Pozitív impulzusjel
PUL-	Az impulzusjel negatív
DIR+	Pozitív irányjel
DIR-	Irányjel negatív
ENA+	Pozitív jel engedélyezése, általában nincs csatlakoztatva (engedélyezve)
ENA-	Negatív jel engedélyezése, általában nincs csatlakoztatva (engedélyezve)

Táp és motor csatlakozó

AC	Tápegység +24~+90 VDC vagy 20V-60VAC
AC
A+	A motor fázis
A-
B+	B motor fázis
B-

1, K: A motor nem forog, és nincs tartónyomatéka:

V: ① ellenőrizze, hogy a tápvezeték rossz feszültséghez van-e csatlakoztatva, túl alacsony-e, növelni kell-e a feszültséget vagy ki kell-e javítani a tápvezetéket

② ellenőrizze, hogy a motor huzalozása megfelelő-e, ha nem megfelelő a motor huzalozása. Ellenőrizze, hogy a motor huzalozása megfelelő-e, ha nem, javítsa ki a motor huzalozását.

③ Az engedélyező jel érvényes-e, ami azt eredményezi, hogy a motor nem működik.

④ Helyes a felosztási paraméter?

⑤ Helyes az aktuális paraméter?

2Q: A motor nem forog, de van tartónyomatéka:

V: ① A motorvezetékek fázissorrendje hibás, bármelyik két vezetéket fel kell cserélni.

② Az impulzusjel bemenete hibás, ellenőrizni kell az impulzusvezetékeket.

3Q: A motor nyomatéka túl kicsi:

V: ① A fázisáram beállítása túl kicsi, ezért a motornak megfelelő fázisáramot kell beállítani.

② a gyorsulás túl gyors, csökkentse a gyorsulás értékét

③ motorblokkolás, ki kell zárni a mechanikai problémákat

④ a meghajtó és a motor nem egyezik, ki kell cserélni a megfelelő meghajtót

4Q: Motorkormányzási hiba:
