Integrierter BLDC-Motor mit Planetengetriebe

Der integrierte Gleichstrom-Servomotor von BesFoc ist eine Familie von Niederspannungs-Servosystemen, die einen Servoantrieb, einen Servomotor und einen Encoder in einem Paket integrieren. Es stehen Lösungen mit einer Leistung von 26 W bis 1000 W zur Verfügung. Die Produktlinie unterstützt impulsfolgebasierte Steuerungsmethoden (Pulse, RS-485, CANopen). Darüber hinaus werden Pakete mit Getriebe, elektromagnetischen Bremsen und Kühlventilatoren angeboten, um den Sicherheitsanforderungen der heutigen Industrie gerecht zu werden. Der integrierte Servomotor ist unter anderem eine ideale Lösung für Hersteller in der Logistik-, AGV-, Medizin-, Halbleiter- und Solarindustrie. Der Servoantrieb wird per Software debuggt. Es soll Benutzer bei der Konfiguration, Abstimmung und Fehlerbehebung unterstützen. Die Verbindung zwischen Software und Laufwerk erfolgt über USB für eine schnelle und zuverlässige Kommunikation.

Merkmale der integrierten Niederspannungs-DC-Servomotoren von IDS:

Nehmen Sie einen neuen 32-Bit-M4+-Kern mit einer Hauptfrequenz von 120 M oder 240 M an
Stabile Drehmomenteigenschaften von niedriger bis hoher Geschwindigkeit, hohe Geschwindigkeit, hohe Präzision
Ausgestattet mit einer Bremswiderstandsschnittstelle, um Schäden am elektromechanischen Bremssystem zu verhindern
Großer Drehzahlbereich, geringer Temperaturanstieg, hoher Wirkungsgrad
Integrierter Motor und Antrieb, kompakte Größe, einfache Verkabelung und Antrieb. Gute Kompatibilität mit dem Motor
Ausgestattet mit Überstrom-, Überspannungs-, Übertemperatur- und Überdifferentialschutzfunktionen
Konfigurieren Sie einen 17-Bit-Singleturn-Absolutwertgeber

Kontrollmethode:

Pulstyp
RS485-Modbus-RTU-Netzwerktyp
CANopen-Netzwerktyp

Schutzstufe:

Wasserdichter Typ: IP30, IP54, IP65 optional

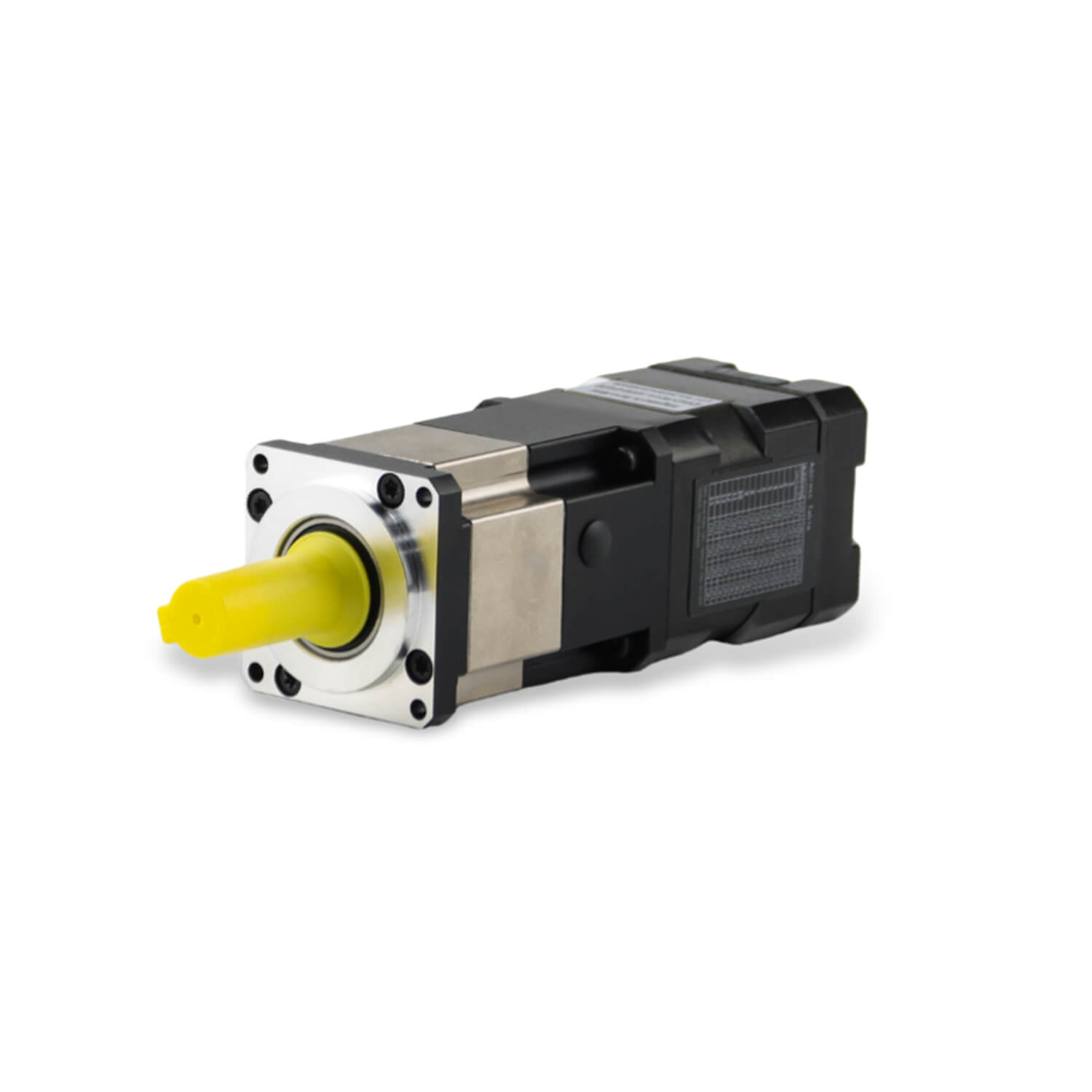

Integrierte DC-Servomaschine mit Getriebe

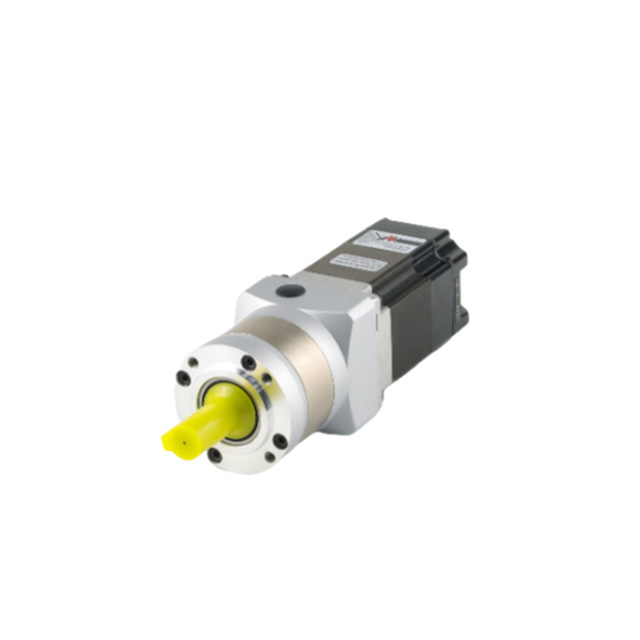

IDS42 42-mm-Niederspannungs-DC-Servomotor mit HPS/HPR42-Planetengetriebe

Die neueste Generation des integrierten bürstenlosen Servomotors mit Präzisionssteuermotor verfügt über ein hochauflösendes magnetisches Encoder-Design, und der Encoder unterstützt den Single-Turn-Absolutwertmodus. Optionale Impuls-, RS485- und CANopen-Steuerungsmethoden.

Motorparameter: 26 W ~ 78 W, 24 V, 0,0625 Nm ~ 0,25 Nm

Optionale Konfiguration: Getriebe, Bremse...

Serie	Modell	Kontrollmethode	Leistung	Nennspannung	Nennstrom	Nenngeschwindigkeit	Nenndrehmoment	Gesamtkörperlänge	Integrierter Encoder
			W	V	A	U/min	Nm	mm
IDS42-0,0625 Nm	BFIDS42-P01A	Impuls	26	24	1.8	4000	0.0625	61	17bit
	BFIDS42-R01A	RS485
	BFIDS42-C01A	CANopen
IDS42-0,125 Nm	BFIDS42-P02A	Impuls	53	24	3.3	4000	0.125	81	17bit
	BFIDS42-R02A	RS485
	BFIDS42-C02A	CANopen
IDS42-0,185 Nm	BFIDS42-P03A	Impuls	78	24	4.5	4000	0.185	101	17bit
	BFIDS42-R03A	RS485
	BFIDS42-C03A	CANopen
IDS42-0,25 Nm	BFIDS42-P04A	Impuls	78	24	4.5	3000	0.25	120	17bit
	BFIDS42-R04A	RS485
	BFIDS42-C04A	CANopen

IDS42 42-mm-Niederspannungs-DC-Servomotor mit HPS/HPR42-Planetengetriebe

Modell	/	BF-HPS42-L1				BF-HPS42-L2								BF-HPS42-L1SW				BF-HPS42-L2SW
Übersetzungsverhältnis	/	4	5	7	10	16	20	25	28	35	40	50	70	4	5	7	10	16	20	25	28	35	40	50	70
Getriebezüge	/	1				2								1				2
Getriebelänge	mm	60				71								75				86
Nenndrehmoment	Nm	9	9	5	5	12	12	10	10	10	10	10	10	9	9	5	5	12	12	10	10	10	10	10	10
Sundden-Stoppdrehmoment	Nm	18	18	10	10	24	24	20	20	20	20	20	20	18	18	10	10	24	24	20	20	20	20	20	20
Rückenpeitsche	Bogenmin	≤15 Bogenminuten				≤20 Bogenminuten								≤15 Bogenminuten				≤20 Bogenminuten
Effizienz	%	96				94								96				94
Geeignete Motordimension	mm	Φ5-10 / Φ22-2 / F31-M3				Φ5-10 / Φ22-2 / F31-M3								Φ5-24 / Φ22-2 / F31-M3				Φ5-10 / Φ22-2 / F31-M3
Nenneingangsgeschwindigkeit	U/min	3000
Maximale Eingangsgeschwindigkeit	U/min	6000
Durchschnittliche Lebensdauer	H	20000
Axialkraft	N	100
Radialkraft	N	300
Lärm	dB	≤65
Schutzstufe	IP	IP54
Arbeitstemp.	℃	-20 bis +150
Typ mit Außenwelle	/	Keilwellentyp

IDS42 42-mm-Niederspannungs-DC-Servomotor mit HPS/HPR42-Planetengetriebe

Modell	/	BF-HPS42-L1				BF-HPS42-L2								BF-HPS42-L1SW				BF-HPS42-L2SW
Übersetzungsverhältnis	/	4	5	7	10	16	20	25	28	35	40	50	70	4	5	7	10	16	20	25	28	35	40	50	70
Getriebezüge	/	1				2								1				2
Getriebelänge	mm	60				71								75				86
Nenndrehmoment	Nm	9	9	5	5	12	12	10	10	10	10	10	10	9	9	5	5	12	12	10	10	10	10	10	10
Sundden-Stoppdrehmoment	Nm	18	18	10	10	24	24	20	20	20	20	20	20	18	18	10	10	24	24	20	20	20	20	20	20
Rückenpeitsche	Bogenmin	≤15 Bogenminuten				≤20 Bogenminuten								≤15 Bogenminuten				≤20 Bogenminuten
Effizienz	%	96				94								96				94
Geeignete Motordimension	mm	Φ5-10 / Φ22-2 / F31-M3				Φ5-10 / Φ22-2 / F31-M3								Φ5-24 / Φ22-2 / F31-M3				Φ5-10 / Φ22-2 / F31-M3
Nenneingangsgeschwindigkeit	U/min	3000
Maximale Eingangsgeschwindigkeit	U/min	6000
Durchschnittliche Lebensdauer	H	20000
Axialkraft	N	100
Radialkraft	N	300
Lärm	dB	≤65
Schutzstufe	IP	IP54
Arbeitstemp.	℃	-20 bis +150
Typ mit Außenwelle	/	Keilwellentyp

IDS57 57-mm-Niederspannungs-DC-Servo-All-in-One-Maschine

Motorparameter: 91 W ~ 200 W, 24 V ~ 48 V, 0,29 Nm ~ 0,64 Nm

Optionale Konfiguration: Getriebe, Bremse, Lüfter...

Serie	Modell	Kontrollmethode	Leistung	Nennspannung	Nennstrom	Nenngeschwindigkeit	Nenndrehmoment	Gesamtkörperlänge	Integrierter Encoder
			W	V	A	U/min	Nm	mm
IDS57-0,29 Nm	BFIDS57-P01A	Impuls	91	24/36	3.5	3000	0.29	101	17bit
	BFIDS57-R01A	RS485
	BFIDS57-C01A	CANopen
IDS57-0,45 Nm	BFIDS57-P02A	Impuls	140	24/36	5.4	3000	0.45	121	17bit
	BFIDS57-R02A	RS485
	BFIDS57-C02A	CANopen
IDS57-0,64 Nm	BFIDS57-P03A	Impuls	200	36/48	7.5	3000	0.64	141	17bit
	BFIDS57-R03A	RS485
	BFIDS57-C03A	CANopen

IDS57 57-mm-Niederspannungs-DC-Servomotor mit HPR60-Planetengetriebe

Modell	/	BF-HPR60-L1					BF-HPR60-L2										BF-HPR60-L1SW					BF-HPR60-L2SW
Übersetzungsverhältnis	/	3	4	5	7	10	16	20	25	28	30	35	40	50	70	100	3	4	5	7	10	16	20	25	28	30	35	40	50	70	100
Getriebezüge	/	1					2										1					2
Getriebelänge	mm	92					108										108.5					124.5
Nenndrehmoment	Nm	16	25	28	20	10	30	30	32	30	30	30	25	25	20	10	16	25	28	20	10	30	30	32	30	30	30	25	25	20	10
Sundden-Stoppdrehmoment	Nm	32	50	56	40	20	60	60	64	60	60	60	50	50	40	20	32	50	56	40	20	60	60	64	60	60	60	50	50	40	20
Rückenpeitsche	Bogenmin	≤15 Bogenminuten					≤20 Bogenminuten										≤15 Bogenminuten					≤20 Bogenminuten
Effizienz	%	96					94										96					94
Geeignete Motordimension	mm	Φ8-14 / Φ38,1-2/ F47,14-M4					Φ8-14 / Φ38,1-2 / F47,14-M4										Φ8-30/ Φ38,1-2/ F47,14-M4					Φ8-30 / Φ38,1-2 / F47,14-M4
Nenneingangsgeschwindigkeit	U/min	3000
Maximale Eingangsgeschwindigkeit	U/min	6000
Durchschnittliche Lebensdauer	H	20000
Axialkraft	N	230
Radialkraft	N	400
Lärm	dB	≤65
Schutzstufe	IP	IP54
Arbeitstemp.	℃	-20 bis +150
Typ mit Außenwelle	/	Keilwellentyp

IDS60 60-mm-Niederspannungs-DC-Servo-All-in-One-Maschine

Motorparameter: 200 W ~ 400 W, 24 V ~ 48 V, 0,64 Nm ~ 1,27 Nm

Optionale Konfiguration: Getriebe, Bremse, Lüfter...

Serie	Modell	Kontrollmethode	Leistung	Nennspannung	Nennstrom	Nenngeschwindigkeit	Nenndrehmoment	Gesamtkörperlänge	Integrierter Encoder
			W	V	A	U/min	Nm	mm
IDS60-0,64 Nm	BFIDS60-P01A	Impuls	200	24	12	3000	0.64	94	17bit
	BFIDS60-R01A	RS485
	BFIDS60-C01A	CANopen
IDS60-1,27 Nm	BFIDS60-P02A	Impuls	400	48	11	3000	1.27	112	17bit
	BFIDS60-R02A	RS485
	BFIDS60-C02A	CANopen

IDS60 60-mm-Niederspannungs-DC-Servomotor mit PLF60-Planetengetriebe

Modell

BF-PLF60-Ⅰ Bühne

BF-PLF60-Ⅱ Bühne

BF-PLF60-Ⅲ Bühne

Übersetzungsverhältnis

3 / 4 / 5 / 7 / 10

12 / 15 / 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70 / 100

64 / 80 / 100 / 120 / 125 / 140 / 175 / 200 / 250 / 280 / 350 / 400 / 700 / 1000

Getriebelänge

110

127

144

Ausgangsdrehmoment

15 / 30 / 27 / 20 / 9

15 / 15 / 35 / 35 / 30 / 35 / 30 / 35 / 30 / 22 / 10

40 / 40 / 40 / 40 / 35 / 40 / 35 / 40 / 35 / 40 / 35 / 40 / 35 / 25 / 12

Maximales Ausgangsdrehmoment

30 / 60 / 54 / 40 / 18

30 / 30 / 70 / 70 / 60 / 70 / 60 / 70 / 60 / 44 / 20

80 / 80 / 80 / 80 / 70 / 80 / 70 / 80 / 70 / 80 / 70 / 80 / 70 / 50 / 24

Rotorträgheit

g.cm²

0,135 / 0,093 / 0,078 / 0,072 / 0,064

0,135 / 0,135 / 0,088 / 0,075 / 0,075 / 0,070 / 0,064 / 0,076 / 0,064 / 0,075 / 0,076

0,076 / 0,064 / 0,075 / 0,064 / 0,064 / 0,064 / 0,064 / 0,064 / 0,064 / 0,064 / 0,064 / 0,064 / 0,064 / 0,064 / 0,064

Rückenpeitsche

Bogenmin

≤10 Bogenminuten

≤15 Bogenminuten

≤18 Bogenminuten

Effizienz

Nenneingangsgeschwindigkeit

U/min

4000

Maximale Eingangsgeschwindigkeit

U/min

8000

Durchschnittliche Lebensdauer

＞20000 （Dauerbetriebsdauer halbiert）

Axialkraft

280

Radialkraft

320

Torsionssteifigkeit

(Nm/arcmin)

2.3

Schmiermethode

Langfristig

Rotationsrichtung

Eingabe/Ausgabe-Syntropie

Schutzklasse

IP65

Montageposition

Willkürlich

IDS80 80-mm-Niederspannungs-DC-Servo-All-in-One-Maschine

Motorparameter: 750 W ~ 1000 W, 48 V ~ 72 V, 2,4 Nm ~ 3,2 Nm

Optionale Konfiguration: Getriebe, Bremse, Lüfter...

Serie	Modell	Kontrollmethode	Leistung	Nennspannung	Nennstrom	Nenngeschwindigkeit	Nenndrehmoment	Gesamtkörperlänge	Integrierter Encoder
			W	V	A	U/min	Nm	mm
IDS80-2,4 Nm	BFIDS80-P01A	Impuls	750	48/72	19.12	3000	2.4	155	17bit
	BFIDS80-R01A	RS485
	BFIDS80-C01A	CANopen
IDS80-3,2 Nm	BFIDS80-P02A	Impuls	1000	72	17	3000	3.2	175	17bit
	BFIDS80-R02A	RS485
	BFIDS80-C02A	CANopen

IDS80 80-mm-Niederspannungs-DC-Servomotor mit PLF80-Planetengetriebe

Modell	/	BF-PLF80-Ⅰ Bühne	BF-PLF80-Ⅱ Bühne
Übersetzungsverhältnis	/	3 / 4 / 5 / 7 / 10	12 / 15 / 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70 / 100
Getriebelänge	mm	A	A
		141.5	166.5
Ausgangsdrehmoment	Nm	55 / 90 / 95 / 64 / 40	60 / 60 / 95 / 95 / 100 / 95 / 100 / 95 / 100 / 70 / 45
Maximales Ausgangsdrehmoment	Nm	110 / 180 / 190 / 128 / 80	120 / 120 / 190 / 190 / 200 / 190 / 200 / 190 / 200 / 140 / 90
Rotorträgheit	g.cm²	0,77 / 0,52 / 0,45 / 0,4 / 0,39	0,67 / 0,67 / 0,5 / 0,44 / 0,44 / 0,39 / 0,44 / 0,39 / 0,42 / 0,44 / 0,44
Rückenpeitsche	Bogenmin	≤10 Bogenminuten	≤15 Bogenminuten
Effizienz	%	96	94
Nenneingangsgeschwindigkeit	U/min	3500
Maximale Eingangsgeschwindigkeit	U/min	6000
Durchschnittliche Lebensdauer	H	＞20000 （Dauerbetriebsdauer halbiert）
Axialkraft	N	500
Radialkraft	N	320
Torsionssteifigkeit	(Nm/arcmin)	2.3
Schmiermethode	/	Langfristig
Rotationsrichtung	/	Eingabe/Ausgabe-Syntropie
Schutzklasse	/	IP65
Montageposition	/	Willkürlich

FAQs zu kundenspezifischen Gleichstrom-Servomotoren mit integriertem Getriebe

Was ist ein BLDC-DC-Servomotor mit integriertem Getriebe und integriertem Treiber und wie funktioniert er?

Ein integrierter BLDC-DC-Servomotor mit Getriebe und integriertem Treiber kombiniert einen bürstenlosen DC-Motor, ein Planetengetriebe, ein Encoder-Feedbacksystem und einen integrierten Treiber in einer einzigen kompakten Einheit. Der integrierte Treiber verarbeitet Steuersignale und reguliert den Strom, um eine präzise Geschwindigkeits-, Drehmoment- und Positionssteuerung zu ermöglichen und gleichzeitig die Komplexität der Verkabelung zu reduzieren.
Welche Vorteile bietet der Einsatz eines integrierten BLDC-Servomotors mit Getriebe in Automatisierungssystemen?

Ein integrierter BLDC-Servomotor mit Getriebe bietet ein stabiles Drehmoment über einen weiten Drehzahlbereich, eine hochpräzise Bewegungssteuerung, ein kompaktes Design, eine vereinfachte Verkabelung und integrierte Schutzfunktionen wie Überstrom-, Überspannungs- und Übertemperaturschutz.
Wie unterscheidet sich ein BLDC-Servomotor mit Getriebe und integriertem Treiber von einem Standard-BLDC-Motor?

Ein BLDC-Servomotor mit Getriebe und integriertem Treiber umfasst ein Planetengetriebe, Encoder-Feedback und integrierte Antriebselektronik. Im Vergleich zu einem Standard-BLDC-Motor bietet er ein höheres Ausgangsdrehmoment, eine reduzierte Geschwindigkeit, eine einfachere Installation und eine präzisere Bewegungssteuerung.
Wie verbessert das Planetengetriebe Drehmoment und Leistung in integrierten BLDC-Servomotoren?

Das Planetengetriebe vervielfacht das vom BLDC-Motor erzeugte Drehmoment und reduziert gleichzeitig die Ausgangsdrehzahl. Dadurch kann der integrierte Servomotor höhere Lasten bewältigen, die Positionierungsgenauigkeit verbessern und eine gleichmäßigere Bewegung in Automatisierungssystemen ermöglichen.
Welche Leistungsbereiche sind für integrierte BLDC-Gleichstromservomotoren von Besfoc verfügbar?

von Besfoc Die integrierten BLDC-Gleichstromservomotoren sind in Leistungsbereichen von typischerweise etwa 26 W bis 1000 W erhältlich und unterstützen Anwendungen von kompakten Geräten bis hin zu schweren industriellen Automatisierungssystemen.
Welche Steuerungsmethoden und Kommunikationsschnittstellen werden von integrierten BLDC-Servomotoren mit Getriebe unterstützt?

Integrierte BLDC-Servomotoren mit Getriebe unterstützen mehrere Steuerungsmethoden, einschließlich Impulsfolgesteuerung, RS485-Modbus-RTU-Kommunikation und CANopen-Industrienetzwerkprotokolle , und ermöglichen so eine flexible Integration in verschiedene Bewegungssteuerungssysteme.
Welche Anpassungsoptionen sind für OEM-ODM-BLDC-Servomotoren mit integriertem Getriebe verfügbar?

Durch kundenspezifische OEM-ODM-Services können integrierte BLDC-Servomotoren mit Getriebe mit unterschiedlichen Übersetzungsverhältnissen, Encodertypen, Bremssystemen, Anschlüssen, Kommunikationsschnittstellen, Kühloptionen und Umweltschutzstufen maßgeschneidert werden.
Können integrierte BLDC-Servomotoren mit Getriebe Encoder, Bremsen und einstellbare Schutzstufen umfassen?

Ja. Viele integrierte BLDC-DC-Servomotoren mit Getriebe verfügen über hochauflösende Encoder wie 17-Bit-Absolutwertgeber , optionale elektromagnetische Bremsen, Kühlventilatoren und anpassbare Schutzstufen wie IP30, IP54 oder IP65.
In welchen Branchen werden üblicherweise BLDC-DC-Servomotoren mit integriertem Getriebe eingesetzt?

Integrierte BLDC-Servomotoren mit Getriebe werden häufig in Logistikautomatisierungssystemen, AGV-Robotern, Halbleiterfertigungsanlagen, medizinischen Maschinen und Solar-Tracking-Systemen eingesetzt , wo eine präzise Bewegungssteuerung erforderlich ist.
Warum sollten Sie sich für einen OEM-ODM-kundenspezifischen BLDC-DC-Servomotor mit integriertem Getriebe für die Maschinenkonstruktion entscheiden?

Die Wahl eines OEM-ODM-kundenspezifischen BLDC-Servomotors mit integriertem Getriebe ermöglicht es Ingenieuren, spezifische Drehmomentanforderungen, Übersetzungsverhältnisse, Kommunikationsprotokolle und Umweltschutzniveaus zu erfüllen und gleichzeitig die Installationskomplexität zu reduzieren und Maschinenraum zu sparen.
