En inspeccionar a Motor de corrent continu , és comú esperar només dos cables: un per a tensió positiva i l'altre per a negatiu (o terra). Tanmateix, alguns motors de corrent continu vénen amb tres cables , la qual cosa deixa molts usuaris desconcertats sobre el seu propòsit. En aquesta guia completa, expliquem per què un motor de corrent continu pot tenir tres cables , què fa cada cable i com aquesta configuració millora el control i el rendiment del motor.
Un motor de corrent continu funciona amb el principi senzill que quan un corrent elèctric travessa un conductor en un camp magnètic, experimenta una força que provoca la rotació. Aquest mecanisme bàsic converteix l'energia elèctrica en moviment mecànic.
En la seva forma més simple, a El motor de corrent continu utilitza dos cables per al funcionament:
Positiu (+) : subministra tensió al motor.
Negatiu (–) : serveix com a camí de retorn del corrent per completar el circuit.
Quan s'aplica una tensió a aquests dos terminals, l'eix del motor comença a girar. Invertir la polaritat de la tensió canvia el sentit de gir , permetent que el motor giri en sentit horari o antihorari segons l'aplicació.
Tanmateix, no tots els motors de corrent continu són idèntics. Alguns inclouen un tercer cable addicional que millora el control, la precisió o la supervisió. Aquest tercer cable no transporta l'alimentació principal, sinó que s'utilitza per a senyals de retroalimentació o entrades de control . Per exemple, a Motor DC sense escombretess, els tres cables porten senyals de corrent altern per a les fases del motor, mentre que als motors raspallats amb retroalimentació , el tercer cable pot proporcionar dades de velocitat (tacòmetre) o informació de detecció de posició.
Entendre com funcionen aquests cables, i el paper que juga cadascun, és essencial per a la connexió, el control i la resolució de problemes adequats del motor . Un cablejat incorrecte pot provocar un mal funcionament, un rendiment baix o danys permanents , especialment en sistemes que utilitzen controladors electrònics o de retroalimentació. Per tant, identificar les funcions del cable basant-se en la codificació de colors, fitxes de dades o mesures de resistència és un pas crític abans d'encendre el motor.
En resum, del motor de corrent continu El cablejat constitueix la base de l'efectivitat d'un motor en un sistema elèctric o mecànic. Saber si el vostre motor utilitza dos, tres o més cables determina el tipus de controlador adequat, la configuració de cablejat i el nivell de control que es pot aconseguir a la vostra aplicació.
No tots tres cables Els motors de corrent continu són els mateixos. La funció del tercer cable depèn del tipus de motor i de l'aplicació prevista . A continuació es mostren les configuracions més habituals:
En alguns motors, el tercer cable es connecta a un integrat tacòmetre o sensor de velocitat . Aquesta configuració permet que el motor enviï retroalimentació de velocitat a un controlador. Aleshores, el controlador ajusta el senyal de modulació de voltatge o d'amplada de pols (PWM) per mantenir una velocitat de rotació constant en condicions de càrrega variables.
Fil 1: font d'alimentació (positiu)
Fil 2: terra (negatiu)
Fil 3: senyal del tacòmetre (retroalimentació)
Aquesta configuració s'utilitza habitualment en sistemes de control de precisió , com ara robòtica, transportadors i eines automatitzades.
Molts motor DC sense escombretess també tenen tres cables , però en aquest cas, tenen una finalitat completament diferent. Un motor BLDC no utilitza raspalls i commutadors com un motor raspallat tradicional. En lloc d'això, utilitza commutació electrònica , que requereix tres bobinatges d'estator accionats per un controlador.
Els tres cables representen normalment les tres fases del motor :
Fil 1: Fase A
Fil 2: Fase B
Fil 3: Fase C
El controlador activa aquestes fases en una seqüència específica per crear un camp magnètic giratori, fent que el rotor giri de manera suau i eficient. Aquest disseny proporciona un parell superior, un millor control de velocitat i una vida útil més llarga en comparació amb els motors raspallats.
Alguns motors de corrent continu de tres fils inclouen un intern sensor d'efecte Hall , utilitzat per detectar la posició del rotor. Aquesta retroalimentació és crucial en sistemes servo i aplicacions de control de llaç tancat .
En aquestes configuracions, el cablejat pot ser:
Fil 1: potència (VCC)
Fil 2: Terra
Fil 3: senyal del sensor Hall
Aquesta retroalimentació permet un control precís de la posició i la velocitat , la qual cosa la fa ideal per a servoaccionaments, impressores 3D i maquinària CNC.
Alguns petits motors de ventilador de corrent continu (com els ventiladors de refrigeració d'ordinadors) tenen tres cables on el tercer cable s'utilitza per al control o la supervisió en lloc de per a la transmissió d'energia.
Aquests cables solen ser:
Fil 1: + V (font d'alimentació)
Fil 2: Terra
Fil 3: senyal tac (o retroalimentació RPM)
Quan es connecta a un controlador, el tercer cable emet un tren de polsos corresponent a la velocitat de rotació del ventilador. Això permet al sistema supervisar el rendiment i ajustar la velocitat dinàmicament en funció de la temperatura o la demanda del sistema.
Abans de connectar o provar a Motor de corrent continu amb tres cables , és crucial identificar correctament el propòsit de cada cable. Identificar-los incorrectament pot provocar un funcionament inadequat, danys al motor o fins i tot una fallada del controlador . Cada cable té un paper únic: font d'alimentació, terra o senyal, i saber distingir-los garanteix un maneig segur i un rendiment eficient..
Aquests són els mètodes més fiables per identificar la funció de cada cable:
L' etiqueta o full de dades del fabricant és sempre la primera i més fiable font d'informació. Normalment enumera:
Tensió nominal (p. ex., 12 V CC, 24 V CC)
Sorteig actual
Funcions de color del cable (per exemple, vermell = + V, negre = terra, groc = senyal)
Si està disponible, consulteu sempre aquesta documentació abans de provar. Els fabricants solen seguir convencions específiques de color de cablejat , especialment per a ventiladors, motors BLDC o equipats amb sensors. motor de corrent continu s.
En molts motors, la codificació de colors proporciona una pista visual sobre el propòsit de cada cable. Encara que no són universals, alguns dels patrons de color habituals inclouen:
| Color de filferro | de la funció típica | Descripció |
|---|---|---|
| Vermell | Font d'alimentació (+V) | Transporta la tensió positiva de la font d'alimentació. |
| Negre | Terra (–) | Serveix com a camí de retorn del corrent elèctric. |
| Groc / Blau / Blanc | Senyal o retroalimentació | Envia el tacòmetre, el sensor Hall o el senyal de control PWM al controlador. |
⚠️ Nota: comproveu sempre amb un multímetre o full de dades, ja que alguns fabricants utilitzen codis de colors personalitzats.
Un multímetre digital és una de les eines més efectives per identificar les funcions del cable. A continuació s'explica com fer proves de manera segura:
Pas 1: mesura la resistència entre cables
Si dos cables mostren poca resistència (uns ohms) i el tercer no mostra continuïtat, és probable que el tercer sigui un cable de senyal..
Si els tres cables mostren valors de resistència similars , és probable que el motor sigui trifàsic Motor BLDC , on cada cable representa una fase (A, B i C).
Pas 2: comproveu la sortida de voltatge (per a ventiladors o motors de retroalimentació)
Feu funcionar el motor breument a la seva tensió nominal.
Utilitzeu el multímetre per mesurar la tensió entre el cable del senyal i la terra ; és possible que vegeu un senyal de corrent continu intermitent o una tensió petita (normalment 5 V o menys).
Això confirma que el tercer cable està enviant dades de retroalimentació, com ara la velocitat o el senyal de rotació.
El tipus de motor sovint determina com s'utilitzen els seus tres cables:
Motor DC raspallat amb retroalimentació : dos cables per a l'alimentació, un per a la sortida del tacòmetre.
Motor DC sense escombretes (BLDC) : tres cables representen tres fases del motor; tots porten corrent.
Motor del ventilador de CC : dos cables per a l'alimentació, un per a la retroalimentació de RPM (senyal tac.).
Motor equipat amb servo o sensor : una potència, una terra, un sensor Hall o una entrada de control.
En reconèixer el disseny i la mida física del motor, sovint podeu inferir la configuració de cablejat probable.
Si el full de dades del motor no està disponible, podeu cercar el número de model imprès a la carcassa. En cercar el número exacte en línia (per exemple, 'motor de corrent continu de 3 fils de 12 V 37GB-520' ) sovint s'obtenen diagrames de cablejat o fulls de dades que especifiquen el color i la funció del cable.
Un cop tingueu una hipòtesi raonable sobre la funció de cada cable:
Connecteu els cables d'alimentació i terra a una font de baixa tensió (per sota de la tensió nominal).
Observeu el comportament del motor: hauria de girar sense problemes.
Utilitzeu un oscil·loscopi o un multímetre al tercer cable per confirmar que produeix un senyal de pols o tensió corresponent a la velocitat o la posició.
Comproveu sempre amb cura, ja que un cablejat incorrecte pot danyar els controladors o sensors.

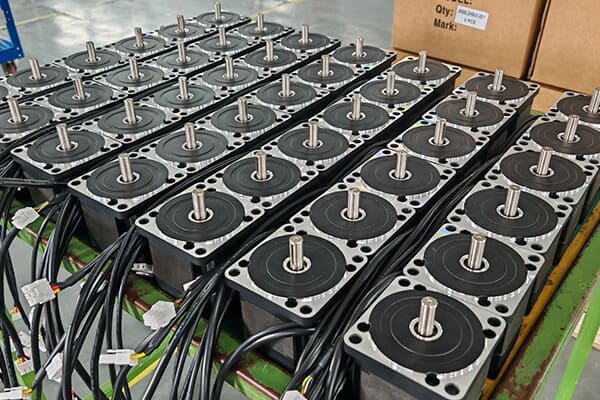

Identificació de la funció de cada cable en un tres fils El motor BLDC és un pas crític abans de la integració. Mitjançant una combinació de fulls de dades, codis de colors, proves de resistència i mesures de tensió , podeu determinar amb seguretat quin cable proporciona potència, terra o sortida de senyal . La identificació correcta no només evita danys elèctrics, sinó que també garanteix que el motor funcioni de manera eficient i fiable a la vostra aplicació.
Un motor de corrent continu de tres fils ofereix diversos avantatges significatius sobre un disseny tradicional de dos cables. El cable addicional no és només una connexió senzilla, sinó que és una porta d'entrada per a un major control, una eficiència millorada i capacitats de supervisió millorades . Tant si s'utilitza en sistemes de robòtica, d'automatització o de refrigeració, el tercer cable permet un rendiment del motor més intel·ligent i precís. A continuació s'expliquen detalladament els principals avantatges.
Un dels avantatges principals d'un tres cables El motor BLDC és un control de velocitat precís . El tercer cable sovint porta un tacòmetre o un senyal de retroalimentació , que permet al controlador mesurar la velocitat de rotació real del motor en temps real.
Comparant contínuament la velocitat desitjada (punt de consigna) amb la velocitat real (retroalimentació), el sistema de control pot ajustar automàticament la tensió d'entrada o el senyal PWM (modulació d'amplada de pols) per mantenir una RPM estable.
Això resulta en:
Rendiment constant sota càrregues variables
Acceleració i desacceleració suaus
Reducció de les fluctuacions de velocitat , fins i tot en condicions de funcionament canviants
Aquest control és essencial en l'automatització industrial, la robòtica i els sistemes de transport , on la precisió de la velocitat afecta directament el rendiment i la productivitat.
Les configuracions de tres fils, especialment en els motors de corrent continu sense escombretes (BLDC) , augmenten significativament l'eficiència energètica . A diferència dels motors raspallats, on la commutació elèctrica es gestiona mecànicament, Els motors BLDC utilitzen commutació electrònica mitjançant cablejat trifàsic.
Aquesta configuració garanteix que cada bobinatge estigui energitzat en una seqüència controlada, creant un camp magnètic giratori continu i suau. El resultat és:
Menys pèrdues elèctriques
Sortida de parell superior per watt
Reducció de la generació de calor
Com que el motor funciona de manera més eficient, no només estalvia energia , sinó que també allarga la vida útil de la bateria en aplicacions de vehicles portàtils o elèctrics.
En els motors on el tercer cable admet commutació electrònica o retroalimentació del sensor , el desgast mecànic es redueix dràsticament.
Per exemple, els motors BLDC amb tres cables eliminen la necessitat de raspalls i commutadors, dos components que normalment es desgasten amb el temps a causa de la fricció i l'arc. Amb menys peces mòbils i menys soroll elèctric, el motor gaudeix de:
Vida operativa més llarga
Requisits mínims de manteniment
Major fiabilitat en ús continuat
Aquesta durabilitat fa que els motors de tres fils siguin ideals per a sistemes de servei continu com ara ventiladors de refrigeració, eines industrials i accionaments elèctrics.
El tercer cable sovint actua com a sensor o línia de retroalimentació , proporcionant dades operatives en temps real com ara la velocitat, la posició o la condició de càrrega. Aquesta informació es pot transmetre a un controlador, un microcontrolador o fins i tot un ordinador per a la seva monitorització i anàlisi.
Les dades en temps real permeten:
Manteniment predictiu , mitjançant la detecció de canvis de rendiment abans que es produeixi una fallada
Control remot i supervisió , especialment en sistemes IoT o intel·ligents
Detecció automàtica d'avaries en aplicacions d'alta precisió
Per exemple, als ventiladors de refrigeració d'ordinadors , el tercer cable emet un senyal RPM que la placa base utilitza per regular la velocitat del ventilador automàticament en funció de la temperatura.
De tres fils Els motors BLDC produeixen menys vibracions i sorolls en comparació amb els motors raspallats de dos fils. Atès que les fases del motor estan commutades electrònicament, la ondulació del parell es minimitza i les transicions entre pols magnètics són més suaus.
Això és especialment avantatjós en aplicacions que requereixen entorns de baix soroll , com ara:
Dispositius mèdics
Electrònica de consum
Equipament i aparells d'oficina
El funcionament més suau també contribueix a menys estrès mecànic , allargant encara més la vida útil dels components connectats.
Amb la línia de retroalimentació o control addicional, de tres fils Els motors de corrent continu es poden integrar en sistemes de control avançats que admeten funcions com:
Control de llaç tancat (per a velocitat i parell constants)
Frenada dinàmica
Rotació reversible
Control d'entrada PWM
Aquesta flexibilitat fa que els motors de tres fils siguin altament adaptables a sistemes d'automatització complexos i permet als enginyers dissenyar motors que s'ajustin amb precisió als seus requisits operatius.
En aplicacions servo o motors equipats amb sensors d'efecte Hall , el tercer cable proporciona retroalimentació de la posició del rotor , permetent un control extremadament precís del moviment angular.
Això és especialment útil en robòtica, maquinària CNC i impressores 3D , on fins i tot una petita desviació en la posició del motor pot provocar errors d'alineació o de rendiment. La retroalimentació assegura que el controlador pot:
Sincronitza el moviment amb precisió
Corregiu els errors de posició a l'instant
Mantenir un moviment lineal o rotatiu suau
Aquesta precisió ofereix als sistemes de tres fils un avantatge important sobre els motors simples de dos fils que depenen únicament del control de voltatge de llaç obert.
Els sistemes de tres cables també poden incloure característiques de seguretat integrades . Per exemple, la línia de senyal pot portar informació d'error o diagnòstic, permetent que el sistema de control detecti condicions com l'aturada, el sobreescalfament o la sobreintensitat..
La detecció precoç permet accions de protecció automàtiques com ara:
Apagant el motor
Reducció de la potència de sortida
Activació d'alertes del sistema
Això no només evita danys al maquinari, sinó que també millora la seguretat i la fiabilitat del sistema en general.
Un de tres fils El motor de corrent continu ofereix molt més que la potència de rotació bàsica: proporciona intel·ligència, precisió i longevitat . El cable addicional permet funcions com ara la retroalimentació de velocitat, la commutació electrònica i la supervisió en temps real , transformant un dispositiu electromecànic senzill en una solució de moviment intel·ligent, eficient i fiable..
Tant si s'utilitzen en automatització industrial, robòtica o sistemes de refrigeració moderns , els avantatges de tenir tres cables fan que aquests motors siguin una opció superior per a aplicacions que exigeixen control, eficiència i durabilitat..
De tres fils Els motors de corrent continu s'utilitzen àmpliament en múltiples indústries. Les aplicacions habituals inclouen:
Ventiladors de refrigeració de l'ordinador: utilitzeu una línia de retroalimentació del tacòmetre per regular la velocitat en funció de la temperatura.
Vehicles elèctrics (EV): Utilitzeu motors BLDC per a una propulsió d'alta eficiència.
Robòtica i automatització: utilitzeu sensors Hall o bucles de retroalimentació per a un control precís del moviment.
Equips industrials: utilitzeu motors equipats amb tacòmetre per a una velocitat constant del transportador o del cargol.
Electrodomèstics: incorporeu motors BLDC per a un funcionament més silenciós i eficient energèticament.
Fins i tot amb el seu disseny i funcionalitat millorats, els tres cables motor de corrent continus de vegades poden experimentar problemes de rendiment a causa d'errors de cablejat, desajustos del controlador o errors de senyal. adequada La resolució de problemes us ajuda a identificar i corregir ràpidament aquests problemes abans que provoquin danys al motor o temps d'inactivitat del sistema. A continuació es mostren els problemes més comuns que es troben en els motors de corrent continu de tres fils i passos pràctics per diagnosticar-los i resoldre'ls de manera eficaç.
Un dels problemes més freqüents és quan el motor no gira després d'aplicar energia. Aquest problema pot provenir de diverses causes, com ara un cablejat incorrecte, una font d'alimentació defectuosa o un circuit de control del motor incompatible.
Possibles causes:
Font d'alimentació no connectada o tensió insuficient
Cables identificats malament (p. ex., connectar el cable de senyal a l'alimentació)
Enrotllament danyat o en curtcircuit
El controlador no està configurat per al tipus de motor correcte
Com solucionar-ho:
Comproveu la tensió d'alimentació amb un multímetre per assegurar-vos que coincideix amb el valor nominal del motor.
Verifiqueu les connexions dels cables segons el full de dades o el diagrama de cablejat. Els cables d'alimentació i terra s'han de connectar directament al subministrament, mentre que el tercer cable es connecta a la retroalimentació del controlador o a l'entrada del sensor.
Si és a Motor BLDC , assegureu-vos que estigui connectat a un controlador electrònic de velocitat (ESC) : aquests motors no poden funcionar correctament amb tensió de CC directa.
Inspeccioneu si hi ha danys físics o olors cremades del cos del motor, que poden indicar una fallada interna del bobinat.
Si el motor s'engega però funciona de manera desigual, sacseja o vibra excessivament, normalment indica una problema de fase , interferència de senyal de o un error de sincronització del controlador.
Possibles causes:
Connexió de fase incorrecta (per a motors BLDC)
Sensors Hall defectuosos o desalineats
Cable de senyal danyat o connexió a terra deficient
Font d'energia sorollosa o inestable
Com solucionar-ho:
Per a Motor BLDCs, canvieu els cables de fase sistemàticament per trobar la combinació correcta per a una rotació suau.
Comproveu el cablejat del sensor Hall : la polaritat incorrecta o els cables trencats poden interrompre la commutació.
Inspeccioneu el cable de senyal per a la continuïtat i les connexions segures.
Utilitzeu una font d'alimentació regulada per evitar fluctuacions de tensió.
Si la vibració persisteix, desconnecteu el motor i feu girar l'eix manualment . La resistència desigual o els sons de mòlta podrien indicar danys als coixinets o un desequilibri del rotor.
En els motors que utilitzen el tercer cable per a la retroalimentació de velocitat (tacòmetre) o la sortida del sensor , la pèrdua del senyal pot provocar que el controlador funcioni malament o s'apaga.
Possibles causes:
Cable de senyal trencat o desconnectat
Falla del sensor dins del motor
Referència de tensió incorrecta al sensor
L'entrada del controlador no està configurada per a la retroalimentació
Com solucionar-ho:
Utilitzeu un multímetre o un oscil·loscopi per mesurar la tensió al cable de senyal mentre el motor funciona.
Per a les sortides del tacòmetre, hauríeu de veure una tensió de CC intermitent (sovint pic de 5 V).
Per als sensors Hall, la sortida canvia entre 0V i 5V a mesura que gira el rotor.
Comproveu la continuïtat entre el cable de senyal i el terminal del motor.
Comproveu que el pin d'entrada del controlador estigui configurat per rebre el tipus de senyal correcte (analògic o digital).
Substituïu el sensor intern del motor o utilitzeu un sistema de retroalimentació extern si el circuit intern està danyat.
L'acumulació excessiva de calor és un problema greu que pot escurçar la vida útil del motor o causar danys permanents. El sobreescalfament sovint indica de sobreintensitat , una sobrecàrrega o problemes de cablejat.
Possibles causes:
Sobretensió o càrrega excessiva a l'eix
Ventilació o refrigeració insuficients
Configuració incorrecta del controlador del motor
Curtcircuit entre bobinatges del motor
Com solucionar-ho:
Assegureu-vos que la tensió d'entrada no superi el valor nominal del motor.
Comproveu la càrrega : desconnecteu el motor del sistema mecànic i comproveu si gira lliurement.
Confirmeu que el límit de corrent del controlador o ESC estigui configurat correctament.
Permetre el flux d'aire o el refredament adequat al voltant del motor durant l'ús continu.
Si el sobreescalfament continua fins i tot amb càrrega normal, mesura l'absorció de corrent. Un corrent elevat a velocitat normal indica danys interns del bobinatge o fricció del coixinet.
Quan un motor de corrent continu funciona a la inversa sense voler, normalment significa que la polaritat de la potència o l'ordre de fase s'inverteix.
Possibles causes:
Connexions d'alimentació invertida (per a motors de corrent continu escombrat)
Seqüència de fases incorrecta (per a motor BLDC s)
Controlador configurat per a sentit invers
Com solucionar-ho:
Per als motors raspallats , simplement canvieu els cables d'alimentació positiva i negativa per invertir la direcció.
Per als motors BLDC trifàsics, , canvieu dos dels cables trifàsics per canviar la direcció de rotació.
Comproveu la configuració del controlador per a les entrades de control de direcció o les ordres de programari.
Els sons inusuals, com ara el brunzit, el triturat o el soroll, poden indicar un desequilibri mecànic o elèctric.
Possibles causes:
Coixinets desalineats
Muntatge solt o rotor desequilibrat
Interferències elèctriques a la línia de senyal
Soroll de freqüència PWM excessiu
Com solucionar-ho:
Assegureu-vos que el motor estigui ben muntat i alineat amb la càrrega mecànica.
Comproveu si hi ha restes o obstruccions a l'interior de la carcassa del motor.
Utilitzeu cables blindats per al cable de senyal per reduir les interferències.
Ajusteu la freqüència PWM al controlador per minimitzar el soroll audible.
Si el motor s'atura de sobte durant el funcionament, pot ser degut a de sobrecàrrega actual , una fallada del controlador o a la pèrdua del senyal de retroalimentació.
Possibles causes:
Protecció contra sobreintensitat activada
Interrupció del senyal del cable de retroalimentació
Temperatura del controlador o apagada per error
Càrrega mecànica excessiva que provoca un parell de parada
Com solucionar-ho:
Comproveu si hi ha obstruccions o embussos de càrrega a l'eix del motor.
Inspeccioneu el controlador o el controlador per trobar LED indicadors d'error o codis d'error.
Reinicieu el sistema i torneu a provar-ho a una tensió més baixa.
Si utilitzeu el control de retroalimentació, assegureu-vos que el cable del sensor envia un senyal vàlid.
La resolució correcta de problemes dels motors de corrent continu de tres fils requereix una combinació acurada d' inspecció visual, proves elèctriques i aïllament lògic de possibles errors. Comprovant sistemàticament la integritat del cablejat, la font d'alimentació, la compatibilitat del controlador i la sortida del senyal , la majoria dels problemes es poden diagnosticar i corregir sense substituir tot el motor.
Un tres cables ben cuidat i cablejat correctament El motor de corrent continu oferirà un rendiment suau, fiable i eficient , assegurant que el vostre sistema funcioni amb seguretat i amb la màxima capacitat.
No assumeixis mai que el color del cable significa el mateix en tots els models. Confirmeu sempre amb el full de dades.
Utilitzeu controladors de motor o ESC (controladors electrònics de velocitat) adequats per als motors BLDC.
Comproveu l'aïllament i la connexió a terra per evitar curtcircuits.
Eviteu la connexió directa a la font d'alimentació sense conèixer la funció de cada cable.
Seguir aquestes precaucions garanteix la seguretat i el rendiment òptim del vostre motor de corrent continu de tres fils.
Un de tres fils El motor de corrent continu no és només una variant d'un motor de dos fils, sinó que representa un pas cap a sistemes de moviment més precisos, eficients i controlables . Tant si el tercer cable proporciona retroalimentació, potència de fase o control PWM , entendre el seu propòsit us permet integrar correctament el motor i aprofitar totes les seves capacitats.
En aplicacions modernes, des de ventiladors fins a robòtica i vehicles elèctrics , els motors de corrent continu de tres fils ofereixen l'equilibri entre la simplicitat i la intel·ligència que exigeix l'automatització actual.
