Série BF-HPR60
Besfoc
10 pièces

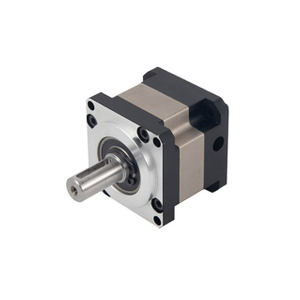

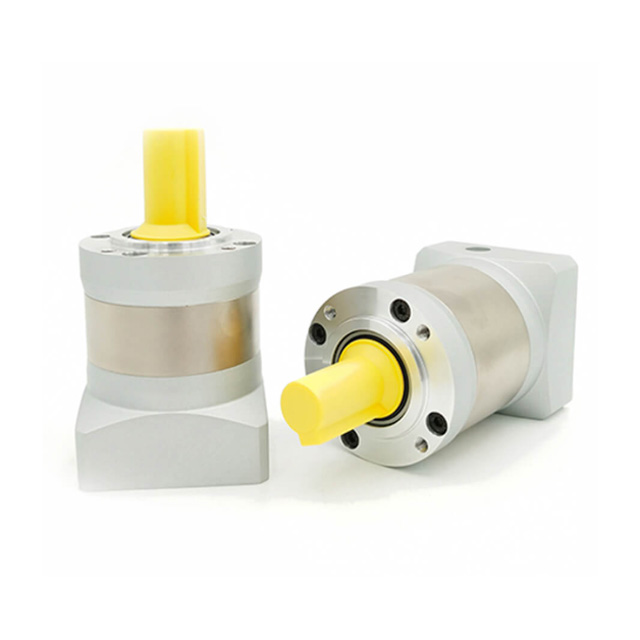

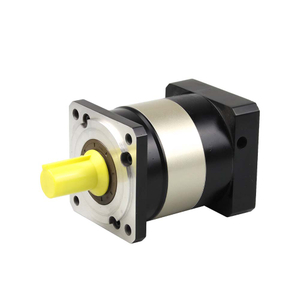

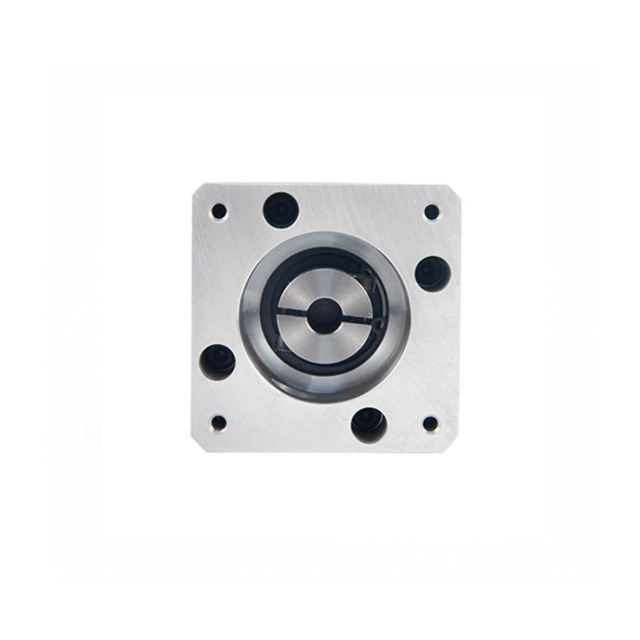

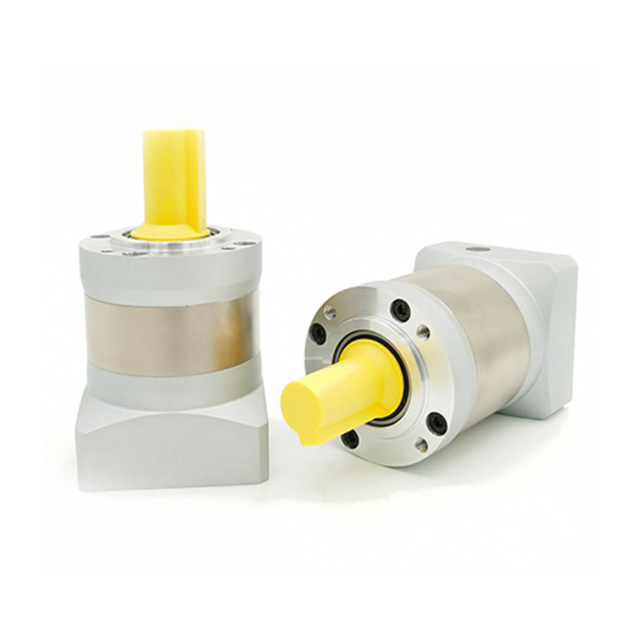

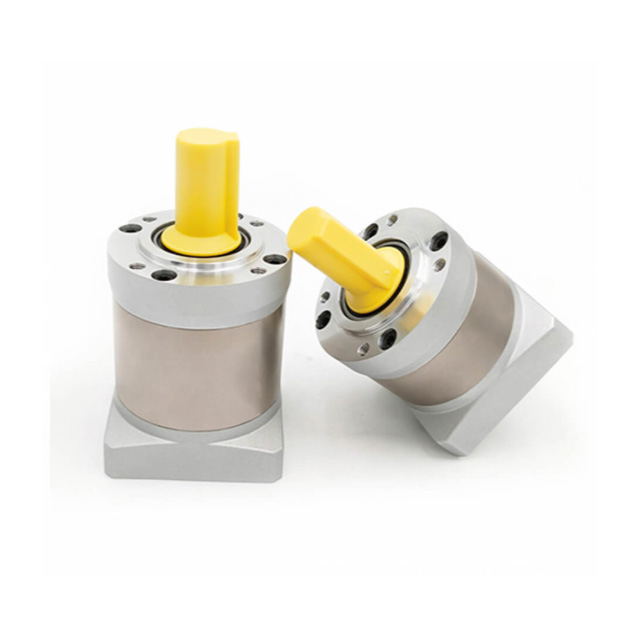

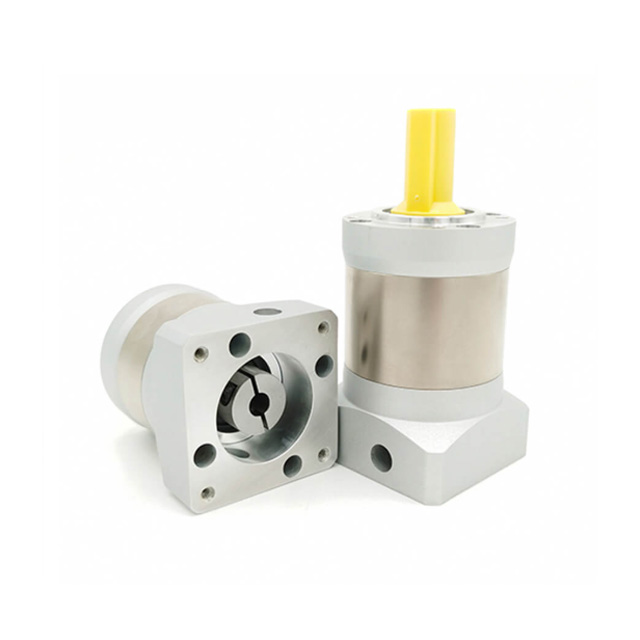

La taille de cette boîte de vitesses est de 57 x 57 mm / 60 x 60 mm et le diamètre de l'arbre d'entrée est de 8 mm. Cette boîte de vitesses planétaire de haute précision appartient à la boîte de vitesses de la série HPR, avec un rapport de démultiplication 3:1/ 4:1 / 5:1 / 7:1 / 10:1/ 16:1 / 20:1 / 25:1 / 28:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 et un maximum Jeu de 15arc-min ~ 20arc-min. C'est un excellent choix pour les applications qui nécessitent une bonne précision et fiabilité à un prix exceptionnel. Ce réducteur planétaire en ligne intègre un accouplement d'arbre d'entrée qui peut correspondre à n'importe quel moteur pas à pas Nema 23 24 standard et moteur à courant continu sans balais.
Modèle : série BF-HPR60-L/LSW
Type de boîte de vitesses : boîte de vitesses planétaire
Rapport de transmission : 3:1/4:1/5:1/7:1/10:1/16:1/20:1/25:1/28:1/30:1/35:1/40:1/50:1/70:1/100:1
Efficacité : 96 % / 94 %
Jeu : ≤15 arcmin - 20 arcmin
Couple nominal : 10 N.m - 32N.m
Couple d'arrêt solaire : 20 N.m - 64N.m
Charge axiale maximale de l'arbre : 230 N
Charge radiale maximale de l'arbre : 400 N
Vitesse d'entrée nominale : 3000 tr/min
Vitesse d'entrée maximale : 6000 tr/min
Durée de vie moyenne : 20 000 heures
Bruit : ≤65dB
Niveau de protection : iP54
Longueur de la boîte de vitesses : L : 92 mm/108 mm, LSW : 108,5 mm/124,5 mm.
Diamètre de l'arbre de boîte de vitesses : Φ14 mm
Longueur de l'arbre de boîte de vitesses : 35 mm
Longueur de la clé de boîte de vitesses : 25 mm
BF- HPR60-L1/L2 Poids : 0,75 kg / 0,96 kg
BF-HPR60-L1SW /L2SW Poids : 0,85 kg / 1,10 kg
