Nema 23 BFISC57-P1A3 Servomotor pas a pas de moviment lineal integrat amb control de polsos (RS485, CANopen opcional) 57x57x61.5mm 2.8A 0.55Nm

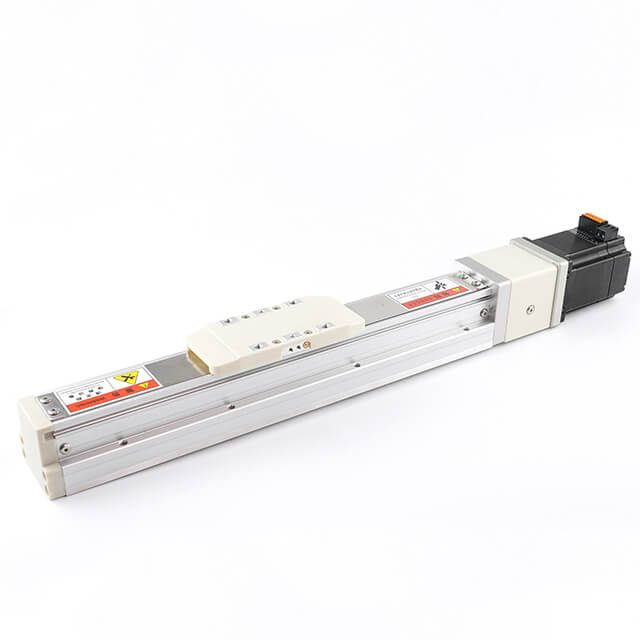

BFISC57-P1A3 és un motor pas a pas de cargol integrat NEMA 23 compacte i un motor de mòdul lliscant lineal amb control de pols per a aplicacions de posicionament punt a punt. Disposa d'un angle de pas d'1,8 °, corrent de fase de 2,8 A, resistència de fase de 0,7 Ω, inductància de fase de 1,4 mH i parell nominal de 0,55 Nm. Amb una longitud corporal de 61,5 mm i un pes de 0,55 kg, aquest model ofereix un equilibri pràctic entre l'espai d'instal·lació i la capacitat de posicionament. El codificador integrat de 1000 ppr / 17 bits / 15 bits admet el control de moviment basat en retroalimentació. Com a actuador lineal pas a pas controlat per polsos, BFISC57-P1A3 és adequat per a equips d'automatització compactes, sistemes de dispensació, mecanismes d'inspecció, instruments de laboratori i mòduls lliscants amb cargol. També és adequat per a aplicacions OEM que requereixen un motor pas a pas integrat personalitzat amb cargol i mòdul de moviment lineal.

Especificacions elèctriques:

• Tipus: Moviment lineal integrat Nema23 amb servomotor pas a pas integrat

• Nom del model: BFISC57-P1A3 Moviment lineal integrat

• Fase: 2

• Angle de pas: 1,8 graus

• Tensió: 1,96 V

• Corrent: 2,8A

• Resistència: 0,7Ω ± 10% (20 ℃)

• Inductància:  1,4 mH ± 20% (1 kHz 1 V RMS)

• Parell de retenció: 0,55 Nm (77,89 oz.in)

• Codificador: 1000 ppr / 17 bits

• Mètode de control: Pluse (CANopen, RS485 opcional)





Especificacions físiques:

• Mida del marc: Nema 23 (57x57mm)

• Longitud del cos: 61,5 mm

• Diàmetre de l'eix: 8 mm

• Longitud de l'eix: 21 mm





Característiques dels motors pas a pas de bucle tancat integrats:

• Microcontrolador Cortex-M4 d'alt rendiment de 32 bits

• La freqüència de resposta de pols més alta pot arribar als 200 KHz


• Funció de protecció integrada, que garanteix eficaçment l'ús segur del dispositiu


• Regulació de corrent intel·ligent per reduir la vibració, el soroll i la generació de calor

• Adoptant MOS de baixa resistència interna, l'escalfament es redueix un 30% en comparació amb els productes normals

• Interval de tensió: DC12V-36V

• Disseny integrat amb motor d'accionament integrat, instal·lació fàcil, petita superfície i cablejat senzill

• Equipat amb funció de connexió anti-reversa


Mètode de comunicació:

• Tipus de pols

• Tipus de xarxa RS485 MODbus RTU

• Tipus de xarxa CANopen





Nivell de protecció:

Tipus impermeable: IP30, IP54, IP65, opcional

Ús de servomotors pas a pas integrats de 57 mm:

Equipament mèdic, transport logístic, automatització industrial, maquinària tèxtil, làser, dibuix, indústria d'ingredients de medicina tradicional xinesa, etc.
