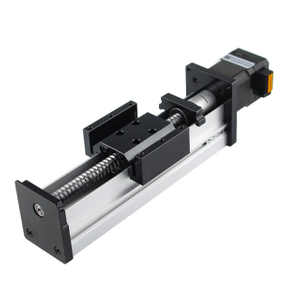

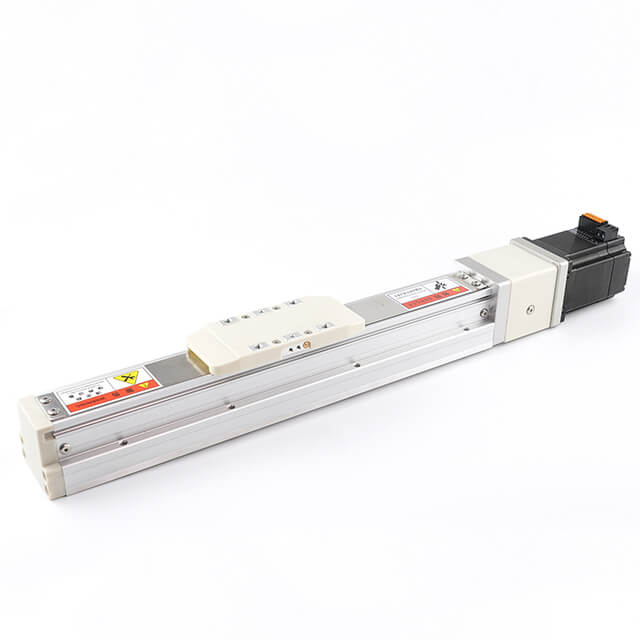

Servomotore passo-passo a movimento lineare integrato Nema 23 BFISC57-P1A3 con controllo a impulsi (RS485, CANopen opzionale) 57x57x61,5 mm 2,8 A 0,55 Nm

BFISC57-P1A3 è un motore passo-passo compatto con vite integrata NEMA 23 e un motore con modulo di scorrimento lineare con controllo a impulsi per applicazioni di posizionamento punto a punto. Presenta un angolo di passo di 1,8°, corrente di fase 2,8 A, resistenza di fase 0,7 Ω, induttanza di fase 1,4 mH e coppia nominale 0,55 Nm. Con una lunghezza del corpo di 61,5 mm e un peso di 0,55 kg, questo modello offre un pratico equilibrio tra spazio di installazione e capacità di posizionamento. L'encoder integrato da 1000 ppr/17 bit/15 bit supporta il controllo del movimento basato sul feedback. Come attuatore lineare passo-passo controllato a impulsi, BFISC57-P1A3 è adatto per apparecchiature di automazione compatte, sistemi di distribuzione, meccanismi di ispezione, strumenti di laboratorio e moduli di scorrimento a vite. È adatto anche per applicazioni OEM che richiedono un motore passo-passo integrato personalizzato con vite di comando e modulo di movimento lineare.

Specifiche elettriche:

• Tipo: movimento lineare integrato Nema23 con servomotore passo-passo integrato

• Nome del modello: Movimento lineare integrato BFISC57-P1A3

• Fase: 2

• Angolo di passo: 1,8 gradi

• Voltaggio: 1,96 V

• Corrente: 2,8 A

• Resistenza: 0,7Ω±10%(20℃)

• Induttanza:  1,4 mH±20% (1 kHz 1 V RMS)

• Coppia di tenuta: 0,55 Nm (77,89 oz.in)

• Codificatore: 1000ppr/17 bit

• Metodo di controllo: Pluse (CANopen, RS485 opzionale)





Specifiche fisiche:

• Dimensioni telaio: Nema 23 (57x57 mm)

• Lunghezza del corpo: 61,5 mm

• Diametro dell'albero: 8 mm

• Lunghezza dell'albero: 21 mm





Caratteristiche dei motori passo-passo integrati ad anello chiuso:

• Microcontrollore a 32 bit ad alte prestazioni con core Cortex-M4

• La frequenza di risposta all'impulso più alta può raggiungere i 200 KHz


• Funzione di protezione integrata, che garantisce efficacemente l'uso sicuro del dispositivo


• Regolazione intelligente della corrente per ridurre vibrazioni, rumore e generazione di calore

• Adottando MOS a bassa resistenza interna, il riscaldamento è ridotto del 30% rispetto ai prodotti ordinari

• Intervallo di tensione: DC12V-36V

• Design integrato con motore di azionamento integrato, installazione semplice, ingombro ridotto e cablaggio semplice

• Dotato di funzione di connessione anti-inversione


Metodo di comunicazione:

• Tipo di impulso

• Tipo di rete RS485 MOdbus RTU

• Tipo di rete CANopen





Livello di protezione:

Tipo impermeabile: IP30, IP54, IP65, opzionale

Servomotori passo-passo integrati da 57 mm

Attrezzature mediche, trasporti logistici, automazione industriale, macchine tessili, laser, disegno, industria degli ingredienti della medicina tradizionale cinese, ecc
