Nema 23 BFISC57-P1A3 Entegre Doğrusal Hareketli Step Servo Motor, Darbe Kontrollü (RS485,CANopen Opsiyonel) 57x57x61.5mm 2.8A 0.55Nm

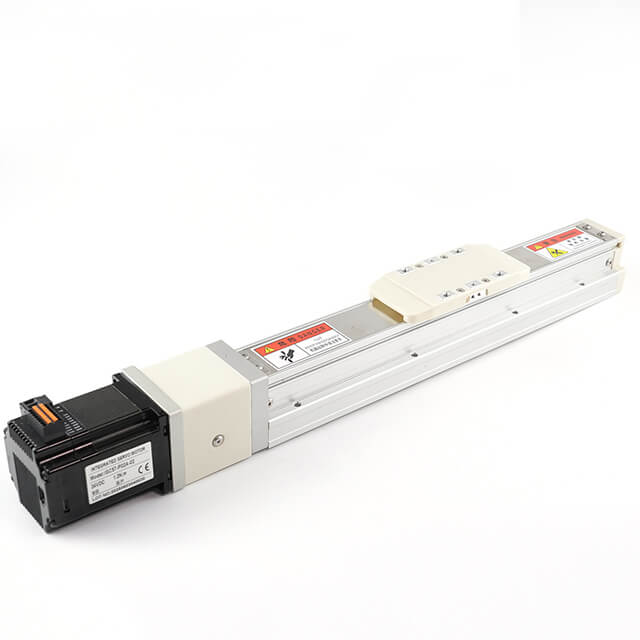

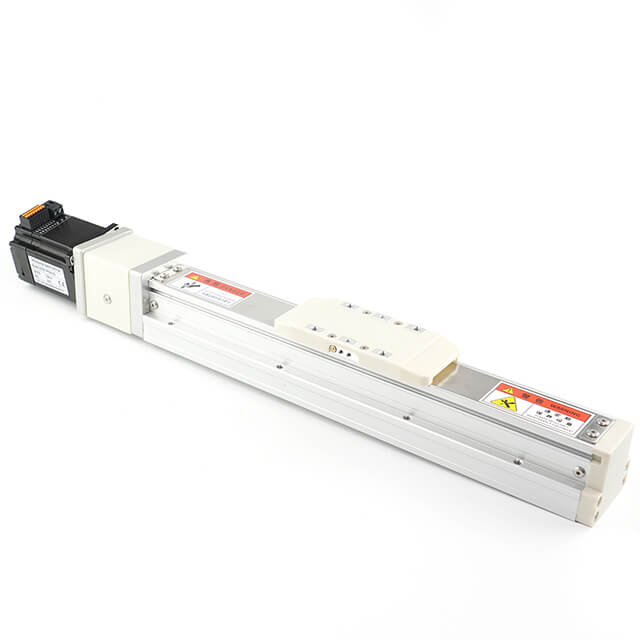

BFISC57-P1A3, noktadan noktaya konumlandırma uygulamaları için Darbe kontrolüne sahip kompakt bir NEMA 23 entegre kurşun vidalı step motor ve doğrusal kaydırıcı modül motorudur. 1,8° adım açısı, 2,8 A faz akımı, 0,7 Ω faz direnci, 1,4 mH faz endüktansı ve 0,55 Nm nominal tork özelliklerine sahiptir. 61,5 mm gövde uzunluğu ve 0,55 kg ağırlığıyla bu model, kurulum alanı ile konumlandırma yeteneği arasında pratik bir denge sağlar. Entegre 1000 ppr / 17 bit / 15 bit kodlayıcı, geri bildirime dayalı hareket kontrolünü destekler. Darbe kontrollü kademeli doğrusal aktüatör olarak BFISC57-P1A3, kompakt otomasyon ekipmanları, dağıtım sistemleri, denetim mekanizmaları, laboratuvar cihazları ve vidalı kaydırıcı modüller için uygundur. Ayrıca kurşun vidalı ve doğrusal hareket modüllü özelleştirilmiş entegre adım motoru gerektiren OEM uygulamaları için de uygundur.

Elektriksel Özellikler:

• Tür: Entegre Step Servo Motorlu Nema23 Entegre Doğrusal Hareket

• Model Adı: BFISC57-P1A3 Entegre Doğrusal Hareket

• Aşama: 2

• Adım Açısı: 1,8 derece

• Gerilim: 1,96V

• Akım: 2.8A

• Direnç: 0,7Ω±10%(20°C)

• Endüktans:  1,4mH±20%(1kHz 1V RMS)

• Tutma Torku: 0,55Nm(77,89oz.in)

• Kodlayıcı: 1000ppr / 17Bit

• Kontrol Yöntemi: Pluse (CANopen, RS485 isteğe bağlı)





Fiziksel Özellikler:

• Çerçeve Boyutu: Nema 23 (57x57mm)

• Gövde Uzunluğu: 61,5 mm

• Şaft Çapı: 8mm

• Şaft Uzunluğu: 21mm





Entegre Kapalı Döngü Step Motorların Özellikleri:

• Cortex-M4 çekirdekli yüksek performanslı 32 bit mikro denetleyici

• En yüksek darbe yanıt frekansı 200 khz'ye ulaşabilir


• Cihazın güvenli kullanımını etkili bir şekilde sağlayan yerleşik koruma fonksiyonu


• Titreşimi, gürültüyü ve ısı oluşumunu azaltmak için akıllı akım düzenlemesi

• Düşük iç dirençli MOS'u benimseyen ısıtma, sıradan ürünlere kıyasla %30 oranında azalır.

• Gerilim aralığı: DC12V-36V

• Entegre tahrik motoruyla entegre tasarım, kolay kurulum, az yer kaplama ve basit kablolama

• Anti ters bağlantı fonksiyonu ile donatılmıştır


İletişim yöntemi:

• Darbe tipi

• RS485 MODbus RTU ağ tipi

• CANopen ağ türü





Koruma seviyesi:

Su geçirmez tip: IP30, IP54, IP65, isteğe bağlı

57mm Entegre Step Servo Motorların Kullanımı:

Tıbbi ekipman, lojistik taşımacılığı, endüstriyel otomasyon, tekstil makineleri, lazer, çizim, geleneksel Çin tıbbı içerik endüstrisi vb.
