Stepper motoru

Besfoc Hybrid Stepper Motors (Ölçüsü Nema 8 11 14 16 17 23 23 42 52):

Hibrid birləşmə və ya qarışığa aiddir. Hybrid Stepper Motors və ya HB Stepper Motors dəyişən istəksizlik Stepper Motors və Daimi Maqnit Stepper Motorun xüsusiyyətlərini birləşdirir. Bir addım motorunun şaftı, elektrik əmr paxlalıları lazımi ardıcıllıqla tətbiq edildikdə diskret addım artımlarında fırlanır. Dəqiq yerləşdirmə üçün hibrid Stepper mühərrikləri ən yaxşı seçimdir. Rəqəmsal, analoq, rabitə və s kimi hər cür idarəetmə siqnalları, mövqe və sürət üçün müxtəlif tətbiqlərdə geniş istifadə olunur. Müxtəlif HB motor növləri, ilkin tip, kodlayıcı növü, ip65 tipli, inteqrasiya olunmuş tip, sürücü və nəzarət cihazı, əyləc növü və dişli tiplidir.

Peşəkar bir addım motor istehsalçısı olaraq BESFOC, fırlanma anı, sürət və addım həllində əla performans təmin edir. Hibrid Stepper Motors üçün addım açıları adətən bir inqilab üçün 200 ilə 400 addım arasında dəyişir. Besfoc UniPolar və Bipolyar Hybrid Stepper Stepper mühərrikləri, Gearbrid Stepper mühərrikləri, əyləc Stepper mühərrikləri, qapalı döngə stepper mühərrikləri, içi xətti stepper mühərrikləri, IP65 Suya davamlı Stepper mühərrikləri daxildir ......

Stepper motor nədir?

Bir Stepper Motor, şaftını dəqiq, sabit dərəcədə artıran bir elektrik mühərrikidir. Daxili dizaynına görə, hər hansı bir sensora ehtiyacı olmadan bu addımları saymaqla milinin dəqiq mövqeyini sadəcə izləyə bilərsiniz. Bu dəqiq idarəetmə, bir çox tətbiq üçün stepper mühərriklərini ideal hala gətirir.

Stepper Motor Sistemi:

Bir Stepper motor sisteminin istismarı rotor və stator arasındakı qarşılıqlı təsir ətrafında fırlanır. Tipik bir addım motorunun necə işlədiyinə dair ətraflı bir görünüş var:

Siqnal nəsli: Bir nəzarətçi istədiyiniz hərəkəti təmsil edən elektrik nəbzlərinin ardıcıllığı yaradır.

Sürücü aktivləşdirilməsi: Sürücü idarəedicisindən siqnallar alır və motor sarımlarını fırlanan maqnit sahəsində yaradaraq müəyyən bir ardıcıllıqla enerji verir.

Rotor Hərəkatı: Statorun rotoru ilə yaranan maqnit sahəsi, diskret addımlarda fırlanmasına səbəb olur. Adımların sayı nəzarətçi tərəfindən göndərilən nəbz tezliyinə uyğundur.

Əlaqə (İsteğe bağlı): Bəzi sistemlərdə, bir kodlayıcı kimi bir rəy mexanizmi, motorun düzgün məsafəni hərəkət etməsini təmin etmək üçün istifadə edilə bilər. Bununla birlikdə, bir çox Stepper motor sistemləri, sürücünün və nəzarətçisinin dəqiq nəzarətinə güvənərək rəy olmadan fəaliyyət göstərir.

Hibrid Stepper Motors quruluşu:

Bir hibrid bir stepper motorunun quruluşu bir neçə əsas komponentdən ibarətdir:

Stator, rotor, örtük, şaft, rulman, maqnit, dəmir nores, məftillər, dolama izolyasiyası, büzməli yuyucular və s. ...

Hybrid Stepper Motor Strukturunun iş prinsipi:

Xarici idarəetmə paxlası və istiqamət siqnallarına əsaslanaraq, Stepper motor sürücüsü, sürətlə və ya tərs istiqamətdə, həm də daxili məntiq dövrə ilə hərəkət edən və ya tərs istiqamətdə, ya da tərs istiqamətdə müəyyən bir müddət ardıcıllığında enerjili bir müddətdə enerjiyə qənaət edir.

Nümunə olaraq 1,8 dərəcə iki fazalı addım atma motoru alın:

Məsələn, 1,8 dərəcə iki fazalı bir addım atın. Motoru qiymətləndirilən cərəyanda kilidlənən maksimum fırlanma anı tutma torkudur. Mərhələ sarımlarından birində cərəyan, motor müəyyən bir istiqamətdə bir addım (1.8 dərəcə) bir addım (1,8 dərəcə) dönəcəkdir. Eynilə, əgər bu istiqaməti dəyişdirən digər küləkdə olan cərəyan, motor bir addım (1,8 dərəcə) əvvəlkinin əks istiqamətində dönəcəkdir. Bobin sarımları arasındakı cərəyanlar ardıcıl olaraq həyəcan vermə qaydasında yönləndirildikdə, motor çox yüksək dərəcədə əməliyyat dəqiqliyi ilə müəyyən edilmiş istiqamətdə davamlı olaraq dönəcəkdir. 1.8 dərəcə iki mərhələli addım atma motoru üçün bir həftə dönmək üçün 200 addım tələb olunur.

İki fazalı addım mühərriklərinin iki növ sarımları var: bipolar və unipolar. Bipolyar mühərriklərin hər bir mərhələdə yalnız bir dolaşan bir bobin var, motor da davamlı olaraq eyni rulon ardıcıl olaraq dəyişən həyəcan içində olanda sürücü dövrə dizaynı ardıcıl keçid üçün səkkiz elektron açar tələb edir. UNIPOLAR Motors hər bir mərhələdə qarşı əks qütblü iki dolama bobin var, motor eyni mərhələdə iki dolama bobin növbəsində enerjili və həyəcanlandığı müddətcə davamlı olaraq dönür. Sürücü dövrə dizaynı yalnız dörd elektron açar tələb edir. Bipolyar sürücü rejimində, Bipolar sürücü rejimindəki motorun çıxış fırlanma anı, hər bir mərhələdə dolama bobinlər 100% həyəcanlandığı üçün UNIPOLARAR Sürücü rejiminə nisbətən təxminən 40% yüksəkdir.

2 faza (Bipolar) Stepper Motor

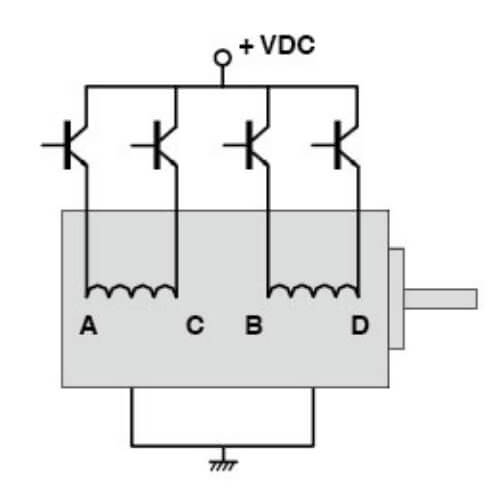

2 faza (unipolar) Stepper Motor

Diding rejimi və güc-on-ardıcıllıqla:

2 Faza Stepper Motor:

4 aparıcı məftillər (Bipolar): 6 aparıcı tel (unipolar):

2 Faza Bipolyar Stepper Motor Winding rejimi
2 Faza Bipolyar Stepper Motor gücü-on-ardıcıllıqla

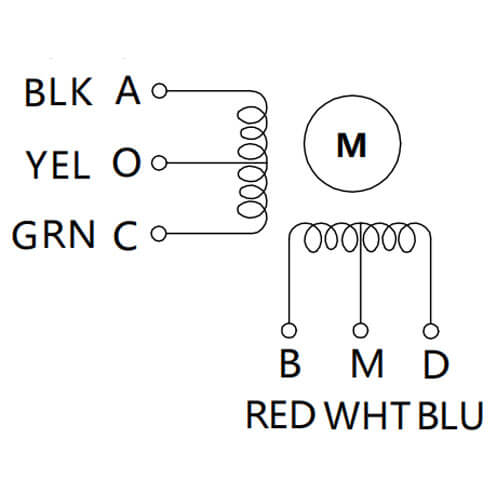

2 Faza Unipolar Stepper Motor Caring rejimi
2 Faza Unipolyar Stepper Motor gücü-on-ardıcıllıqla

8 L Eading Tellər (Bipolar / Unipolar):

2 Faza Stepper Motor Motorlu Maşın Diaqramı

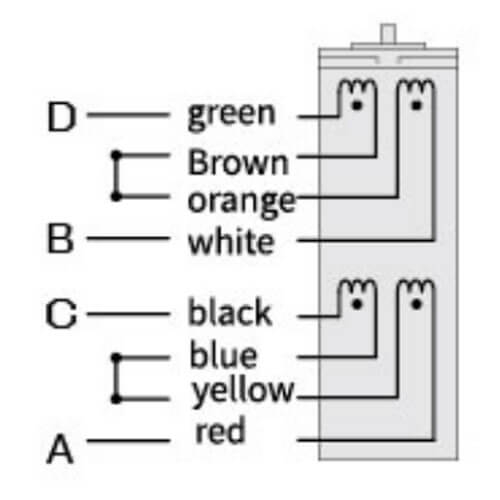

MODE 1: 8 aparıcı məftilləri olan bipolyar seriyası
MODE 2: 8 aparıcı tel ilə Bipolar paralel seriyası
MODE 3: 8 aparıcı məftilləri olan Unipolar seriyası

8 L Eading telləri (Bipolar / UniPolar) Stepper Motor Power-on-ardıcıllıqla:

Bipolyar Tam Addım Steper Motor gücü-on-ardıcıllıqla
UNIPOLAR Tam addım Stepper Motor gücü-on-ardıcıllıqla

3 Faza Stepper Motor Kartma rejimi və Güc-On-Sequence:

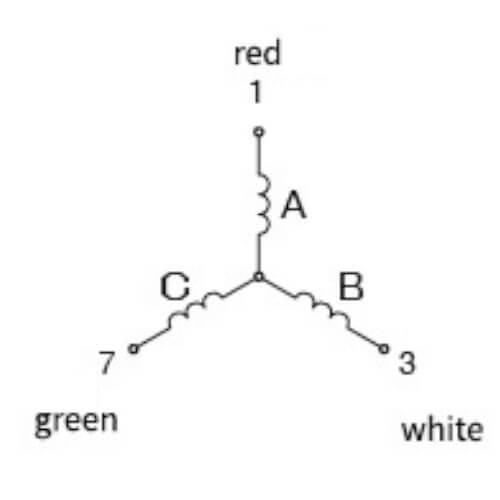

3 Faza Stepper Motor Külək rejimi
3 Fazalı Stepper Motor gücü-on-ardıcıllıqla

BESFOC xüsusi mühərrikləri:

Tətbiq ehtiyaclarına görə, müxtəlif xüsusi motor həlləri təqdim etmək, ümumi özelleştirme daxildir:

1. Kiçik temperatur dəyişikliyi və s ilə tozlu mühit, çirkli mühit üçün uyğun mühərrikli motor

2. Ölçü, forma və s. Kimi xüsusi şaft

3. Kəmər təkərləri, dişli və muftalar və s

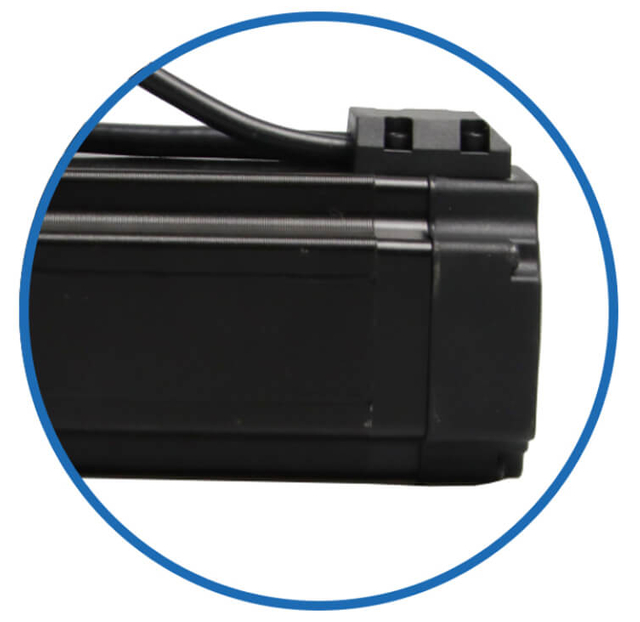

4. Kodlaşdırıcılar və digər rəy komponentləri

5. Kodlaşdırıcılar və digər rəy komponentləri. Qurğuşun uzunluğu və müştəri istifadəsi dayandırılması plug-in

Stepper Motor Sistemi Xüsusi Xidmət:

Telefon kabelləri xüsusi
Stepper motor örtükləri xüsusi hazırlanmışdır
Qapalı döngə sistemləri xüsusi hazırlanmışdır

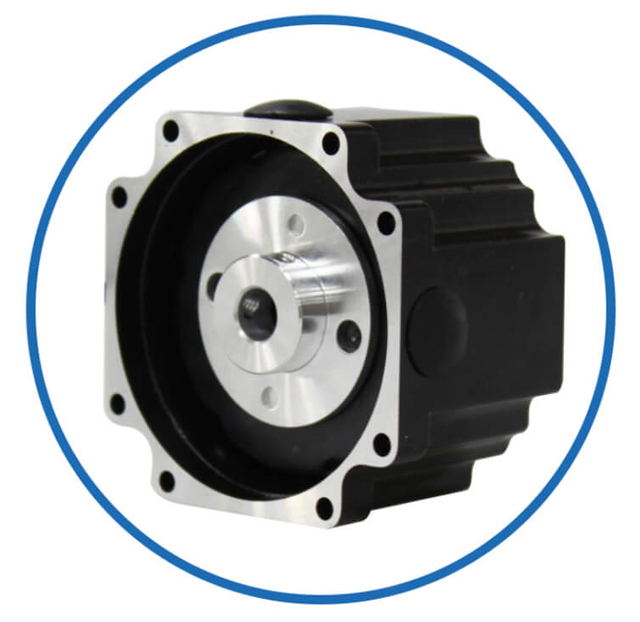

Stepper motor əyləcləri xüsusi hazırlanmışdır
İnteqrasiya edilmiş sistemlər cuntomized

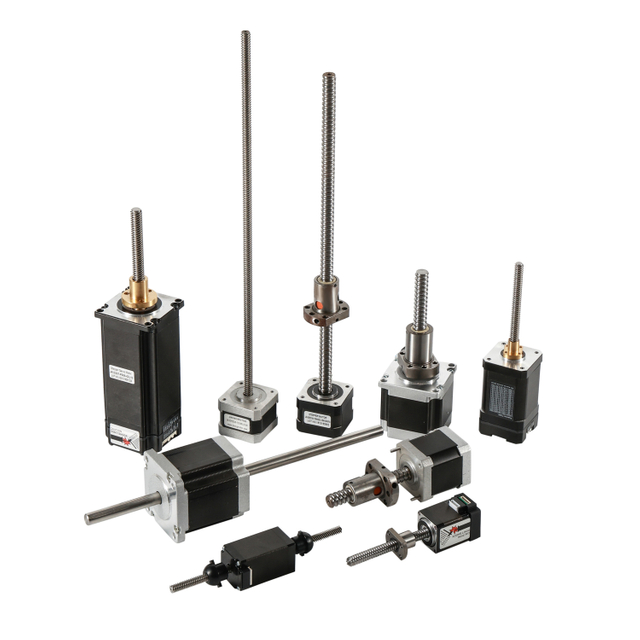

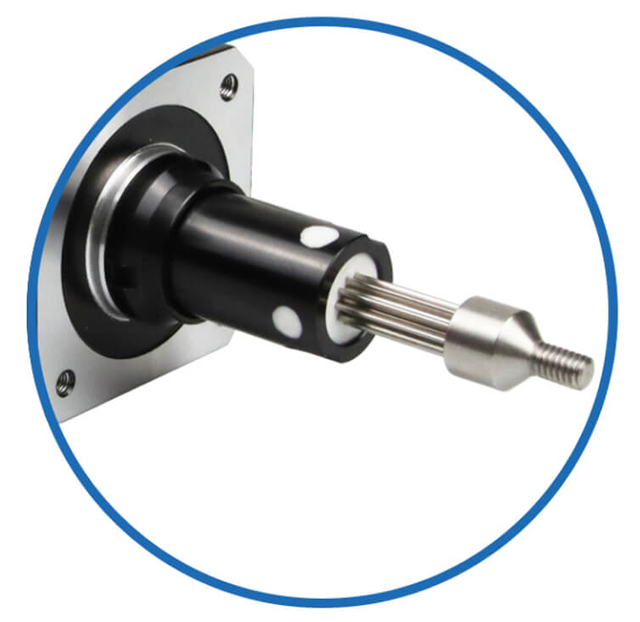

Xətti Aktuartors Motorlu

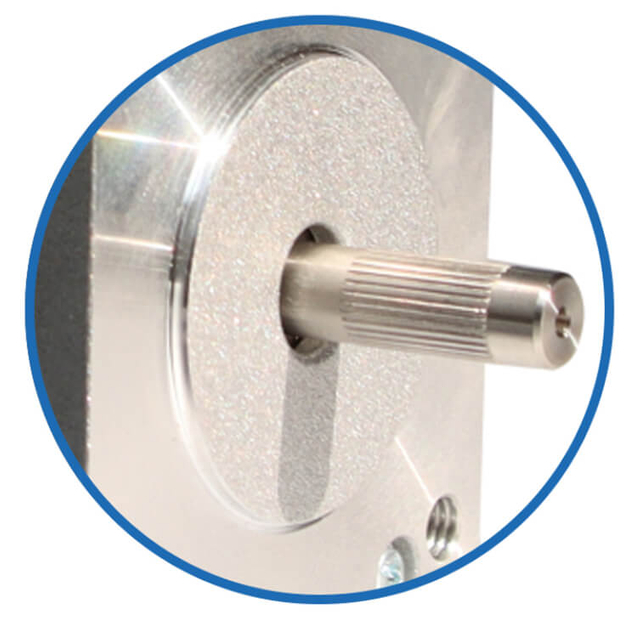

Stepper motor şaftı xüsusi hazırlanmışdır

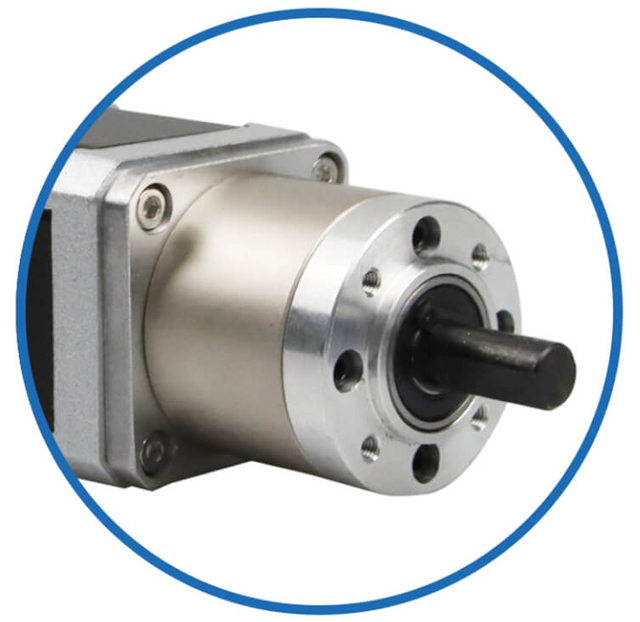

Stepper motor sürət qutusu xüsusi hazırlanmışdır
Stepper Sürücü Sistemləri Xüsusi
Daha ətraflı xüsusi xidmət

Stepper Motor Shaft Xüsusi Xidmət:

Alüminium kasnaq
Şaft pin
Tək D şaft

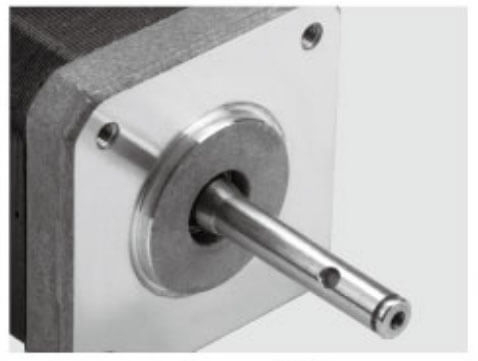

İçi boşluq

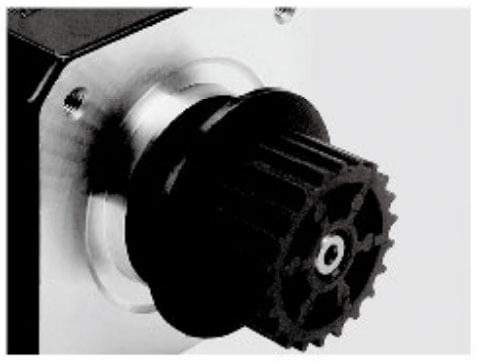

Plastik kasnaq

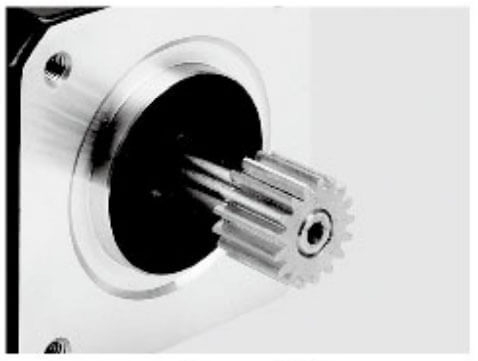

Dişli
Bikar

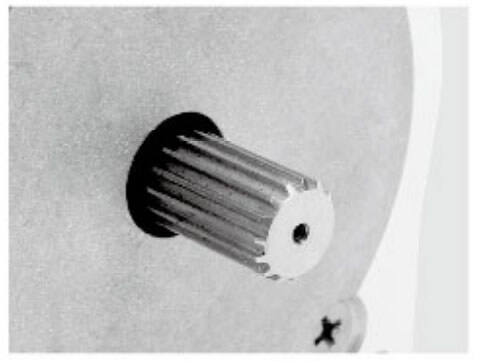

Hobbing mil

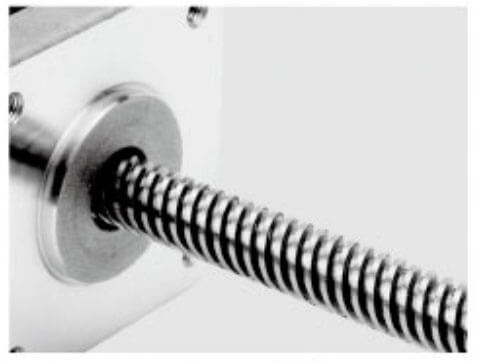

Vida şaftı
İçi boşluq
Cüt D şaft
Keyway

Hibrid Stepper mühərriklərinin üstünlükləri:

Yüksək dəqiqlik: kiçik addım açıları (məsələn, 1.8 ° və ya 0.9 °) dəqiq yerləşdirmə üçün icazə verin.
Yüksək tork: Daimi maqnit və elektromaqnit sahələrinin birləşməsi aşağı sürətlə güclü fırlanma anı təmin edir.
Səmərəli dizayn: Hibrid mühərrikləri dəyişkən istəksizlikdən daha səmərəlidir.
Hamar işləmə: mikro pilləkən, azaldılmış titrəmə ilə hamar hərəkət etməyə imkan verir.

Stepper Motors Proqramları:

3D printerlər
CNC maşınları
Robototexnika
Tibbi avadanlıqlar
Sənaye avtomatlaşdırma sistemləri

İnteqrasiya edilmiş servo mühərrikləri və xətti hərəkətlər təchizatçısıdır

Stepper motoru

Besfoc Hybrid Stepper Motors (Ölçüsü Nema 8 11 14 16 17 23 23 42 52):

Hibrid Stepper Motor

Geared Stepper Motor

Qapalı döngə Stepper motoru

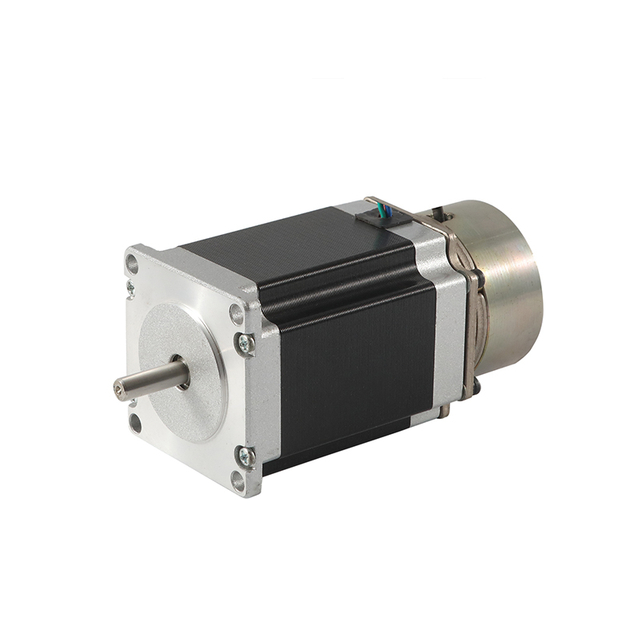

Əyləc Stepper Motor

Çuxur şaft stepper motoru

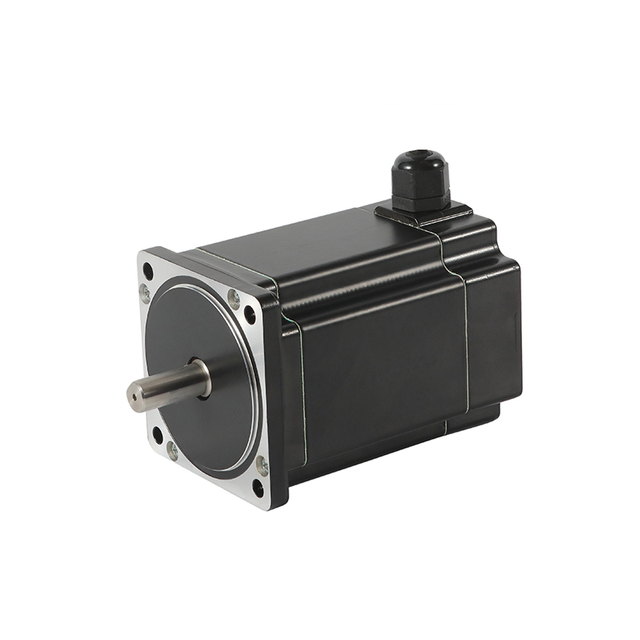

Suya davamlı addım motoru
