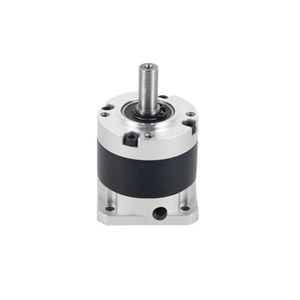

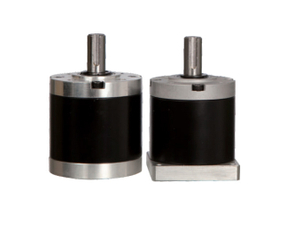

Skupni planetarni menjalnik serije BF-HPR35 za koračni motor Nema 14

Tip: Visoko natančni plantarni menjalnik serije BF-HPR35 Prestavno
razmerje: 3:1/4:1/5:1/7:1/9:1/15:1/20:1/25:1/30:1/35:1/42:1/45:1/100:1/120:1/140:1/150:1/175:1/210:1
Nazivni navor: 5N.m -10N.m

Model:
Serija BF-HPR35
Znamka:
Besfoc
MOQ:
10 kosov


Razpoložljivost:



Povprašajte

Velikost tega menjalnika je 35 x 35 mm, premer vhodne gredi pa 5 mm. Ta visoko natančni planetni menjalnik spada v menjalnik serije HPR in ima prestavno razmerje 3:1 / 4:1 / 5:1 / 7:1 / 9:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 42:1 / 45:1 / 100:1 / 120:1 / 140:1 / 150:1 / 175:1 / 210:1 in največ 15 kotnih minut / 25 kotnih minut / 25 kotnih minut. Je odlična izbira za aplikacije, ki zahtevajo dobro natančnost in zanesljivost po izjemni vrednosti. Ta inline planetni menjalnik ima vgrajeno sklopko vhodne gredi, ki se lahko ujema s katerim koli standardnim koračnim motorjem Nema 14.

Specifikacije menjalnika:

Model: serija BF-HPR35
Vrsta menjalnika: Planetarni menjalnik
Prestavno razmerje: 3:1 / 4:1 / 5:1 / 7:1 / 9:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 42:1 / 45:1 / 100:1 / 120:1 / 140:1 / 150:1 / 175:1 / 210:1
Učinkovitost: 96% / 94% / 90%
Odmik: ≤15 kotnih minut / ≤25 kotnih minut / ≤25 kotnih minut
Nazivni navor: 5N.m- 10N.m
Navor nenadnega zaustavitve: 10N.m- 20N.m
Nazivna vhodna hitrost: 1000rpm
Največja vhodna hitrost: 2000rpm
Povprečna življenjska doba: 20000h
Hrup: ≤55dB
Stopnja zaščite: iP54

Fizične specifikacije:

Dolžina menjalnika: 60 mm / 69,5 mm / 79 mm
Premer gredi menjalnika: Φ8 mm
Dolžina gredi menjalnika: 20 mm
Dolžina ključa menjalnika: 12 mm
BF-HPR35 -L1 / L2 / L3 Teža: 0,17 kg / 0,22 kg / 0,28 kg

serije BF-HPR35-L : Specifikacija skupnega planetarnega menjalnika

Model	/	JK-HPR35-L1					JK-HPR35-L2							JK-HPR35-L3
Prestavno razmerje	/	3	4	5	6	7	9	15	20	25	30	35	42	45	100	120	140	150	175	210
Zobniški vlaki	/	1					2							3
Dolžina menjalnika	mm	60					69.5							79
Nazivni navor	Nm	6	7	6.5	5	5	8	9	8.5	8.5	7	7	7	10	9	9	9	8.5	8.5	8.5
Sundden Stop Torque	Nm	12	14	13	10	10	16	18	17	17	14	14	14	20	18	18	18	17	17	17
Back Lash	arcmin	≤15 kotnih minut					≤25 kotnih minut							≤25 kotnih minut
Učinkovitost	%	96					94							90
Primerna dimenzija motorja	mm	Φ5-10 / Φ22-2 / F26-M3					Φ5-10 / Φ22-2 / F26-M3							Φ5-10 / Φ22-2 / F26-M3
Nazivna vhodna hitrost	Rpm	1000					1000							1000
Največja vhodna hitrost	Rpm	2000					2000							2000
Povprečna življenjska doba	h	20000					20000							20000
Aksialna sila	n	100					100							100
Radialna sila	n	270					270							270
Hrup	dB	≤55					≤55							≤55
Stopnja zaščite	IP	IP54					IP54							IP54
delovna temp.	℃	-20 do +150					-20 do +150							-20 do +150
Vrsta zunanje gredi	/	Tip ključa					Tip ključa							Tip ključa

planetarnega menjalnika : Fizične specifikacije

Fizične specifikacije
Vrsta gredi motorja	/	Okrogla gred
Dolžina menjalnika	mm	60 / 69,5 / 79
Vrsta gredi menjalnika	/	Tip ključa
Premer gredi menjalnika	mm	8
Dolžina gredi menjalnika	mm	20
Dolžina ključa menjalnika	mm	12
Teža	kg	0,17 / 0,22 / 0,28
