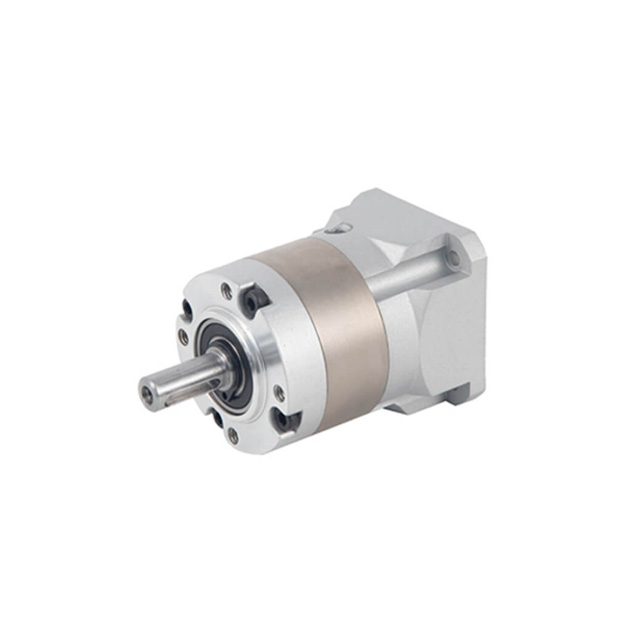

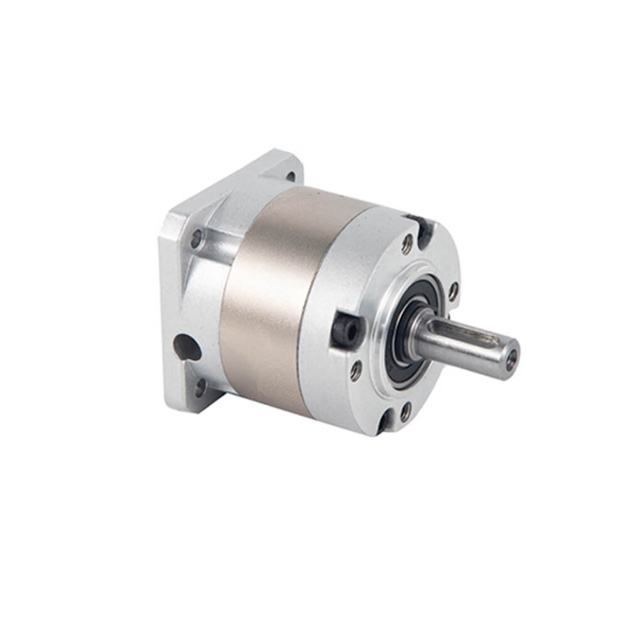

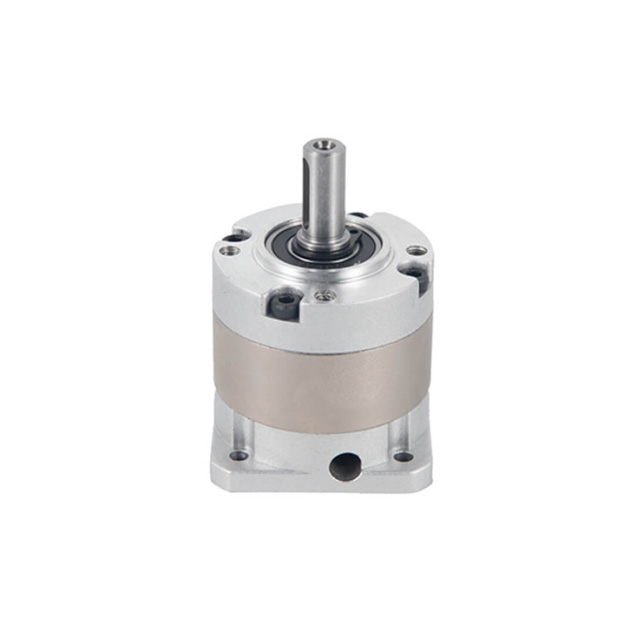

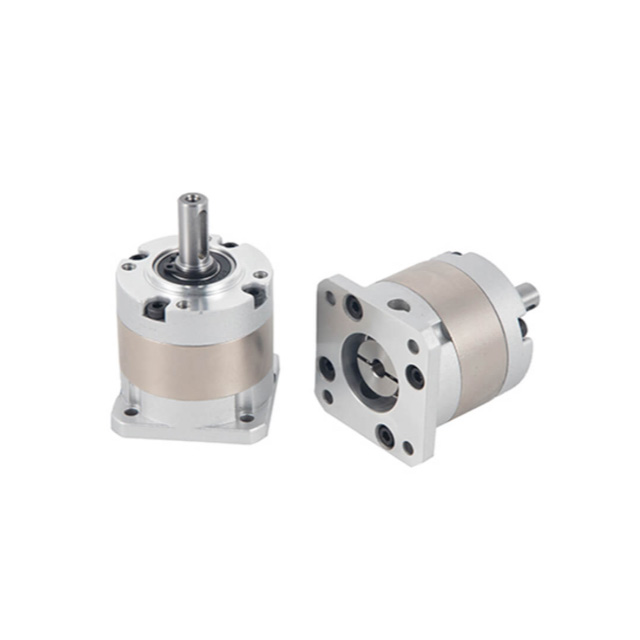

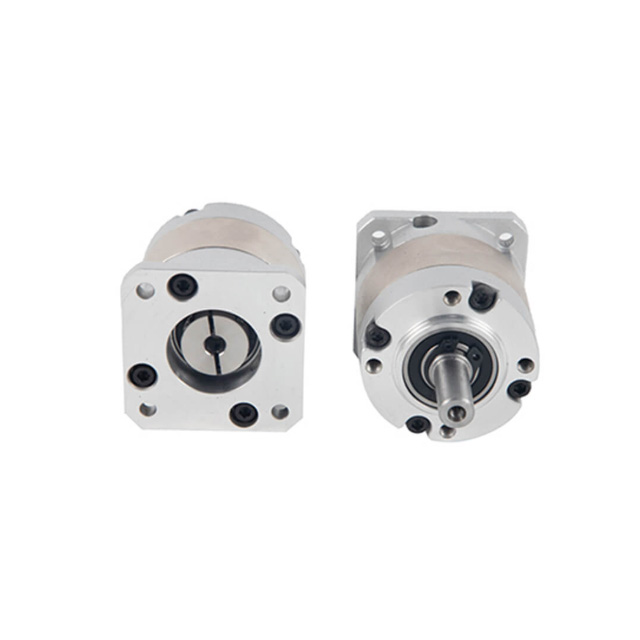

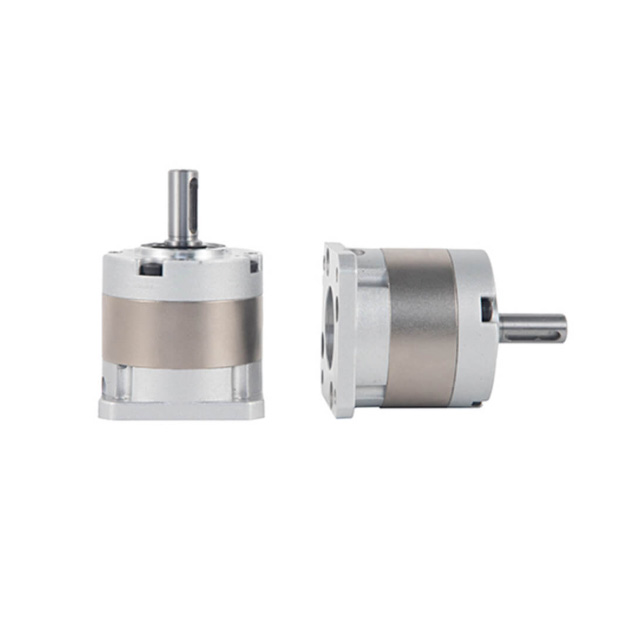

BF-HPR35 Series Fælles planetgearkasse til Nema 14 stepmotor

Type: BF-HPR35 Series Planrary Gearkasse med høj præcision
Gearforhold: 3:1/4:1/5:1/7:1/9:1/15:1/20:1/25:1/30:1/35:1/42:1/45:1/100:1/120:1/140:1/150:1/175:1/210:1
Nominel drejningsmoment -10m.N.

Model:
BF-HPR35-serien
Mærke:
Besfoc
MOQ:
10 stk


Tilgængelighed: 10m.



Spørge

Størrelsen på denne gearkasse er 35 x 35 mm og indgangsakselens diameter er 5 mm. Denne planetgearkasse med høj præcision tilhører HPR-seriens gearkasse, den har gearforhold 3:1 / 4:1 / 5:1 / 7:1 / 9:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 42:1 / 45:1 / 100:1 / 100:1 / 100:1 / 100:1 / 1 / 175:1 / 210:1 og maksimalt 15 bue-min / 25 bue-min / 25 bue-min tilbageslag. Det er et fremragende valg til applikationer, der kræver god nøjagtighed og pålidelighed til en enestående værdi. Denne inline planetgearkasse har indbygget en indgangsakselkobling, som kan matche enhver standard Nema 14 stepmotor.

Gearkasse specifikationer:

Model: BF-HPR35-serien
Gearkassetype: Planetarisk gearkasse
Gearforhold: 3:1 / 4:1 / 5:1 / 7:1 / 9:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 42:1 / 45:1 / 100:1 / 120:1 / 140:1 / 15:1 / 15:1 / 15:1 / 15:1
Effektivitet: 96 % / 94 % / 90 %
Slag: ≤15 arcmin / ≤25 arcmin/ ≤25 arcmin
Nominel drejningsmoment: 5N.m- 10N.m
Sundden Stop Moment: 10N.m- 20N.m
Nominel indgangshastighed: 1000 rpm
Maks. indgangshastighed: 2000 rpm
Gennemsnitlig levetid: 20000 timer
Støj: ≤55dB
Beskyttelsesniveau: iP54

Fysiske specifikationer:

Gearkasselængde: 60mm / 69,5mm / 79mm
Gearkassens akseldiameter: Φ8mm
Gearkasselængde: 20mm
Gearkasse nøglelængde: 12mm
BF-HPR35 -L1 / L2 / L3 Vægt: 0,17 kg / 0,22 kg / 0,28 kg

BF-HPR35-L-seriens fælles planetgearkassespecifikation:

Model	/	JK-HPR35-L1					JK-HPR35-L2							JK-HPR35-L3
Gearforhold	/	3	4	5	6	7	9	15	20	25	30	35	42	45	100	120	140	150	175	210
Gear Tog	/	1					2							3
Gearkasselængde	mm	60					69.5							79
Nominel drejningsmoment	Nm	6	7	6.5	5	5	8	9	8.5	8.5	7	7	7	10	9	9	9	8.5	8.5	8.5
Sundden Stop Moment	Nm	12	14	13	10	10	16	18	17	17	14	14	14	20	18	18	18	17	17	17
Tilbage Vippe	arcmin	≤15 buemin					≤25 buemin							≤25 buemin
Effektivitet	%	96					94							90
Passende motordimension	mm	Φ5-10 / Φ22-2 / F26-M3					Φ5-10 / Φ22-2 / F26-M3							Φ5-10 / Φ22-2 / F26-M3
Nominel indgangshastighed	Rpm	1000					1000							1000
Max indgangshastighed	Rpm	2000					2000							2000
Gennemsnitlig levetid	h	20000					20000							20000
Aksial kraft	N	100					100							100
Radial kraft	N	270					270							270
Støj	dB	≤55					≤55							≤55
Beskyttelsesniveau	IP	IP54					IP54							IP54
Arbejdstemp.	℃	-20 til +150					-20 til +150							-20 til +150
Ude skaft type	/	Nøgleaksel type					Nøgleaksel type							Nøgleaksel type

Planetarisk gearkasse fysiske specifikationer:

Fysisk specifikation
Motoraksel type	/	Rundt skaft
Gearkasselængde	mm	60 / 69,5 / 79
Type gearkasse	/	Nøgleaksel type
Gearkassens akseldiameter	mm	8
Gearkassens aksellængde	mm	20
Gearkasse nøglelængde	mm	12
Vægt	kg	0,17 / 0,22 / 0,28
