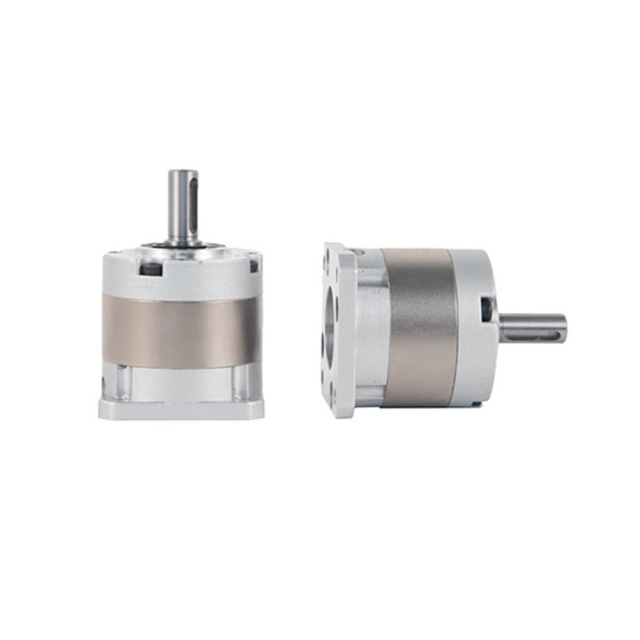

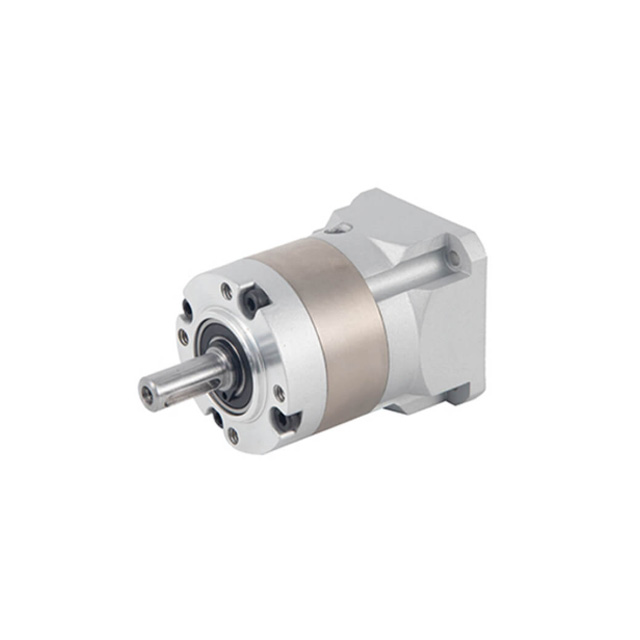

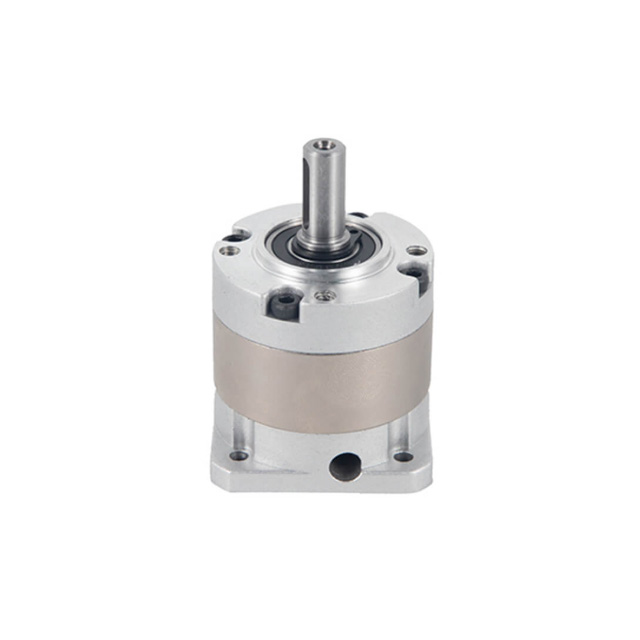

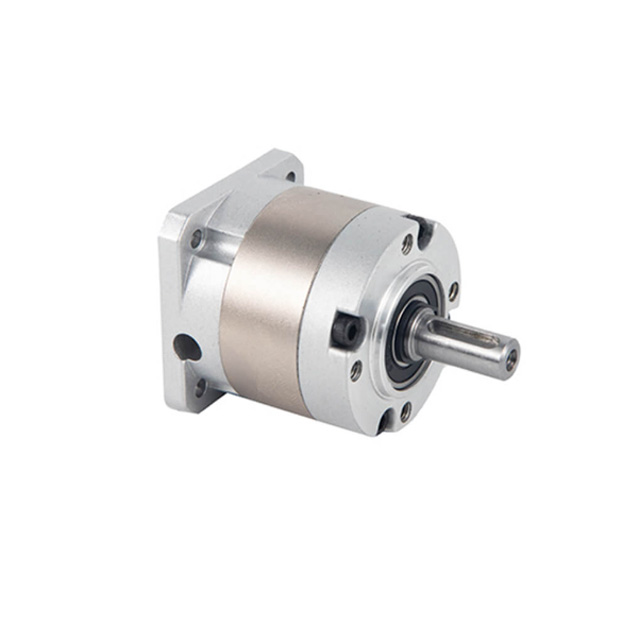

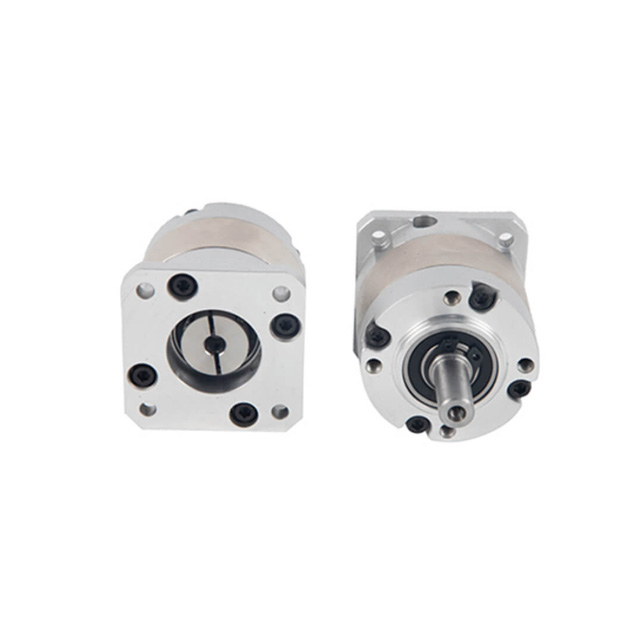

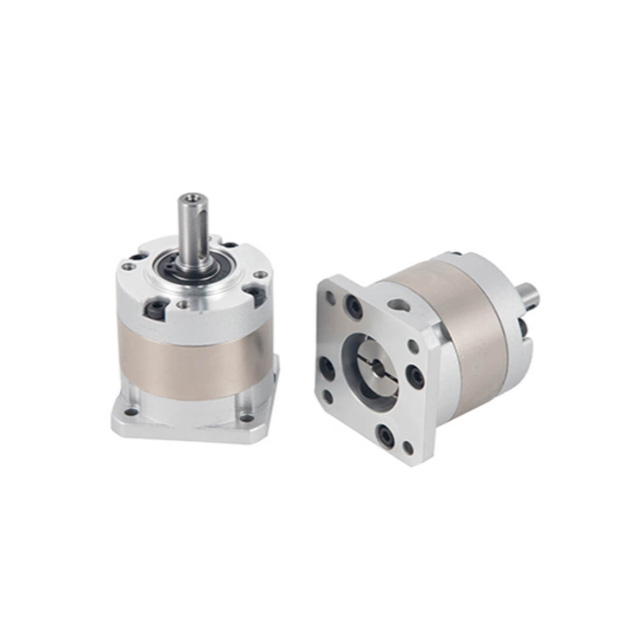

Заједнички планетарни мењач серије БФ-ХПР35 за корачни мотор Нема 14

Тип: БФ-ХПР35 Сериес Високопрецизни плантарарни мењач
Преносни однос: 3:1/4:1/5:1/7:1/9:1/15:1/20:1/25:1/30:1/35:1/42:1/45:1/100:1/120:1/170:1:1/150
Називни обртни момент: 5Н.м -10Н.м

Модел:
БФ-ХПР35 серија
Бренд:
Бесфоц
МОК:
10 ком


Доступност:



Распитајте се

Величина овог мењача је 35 к 35 мм, а пречник улазног вратила је 5 мм. Овај планетарни мењач високе прецизности припада серији мењача ХПР, са преносним односом 3:1 / 4:1 / 5:1 / 7:1 / 9:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 42:1 / 100:1 / 100:1 / 150:1 / 175:1 / 210:1 и максимални зазор од 15 арц-мин / 25 арц-мин / 25 арц-мин. То је одличан избор за апликације које захтевају добру тачност и поузданост по изузетној вредности. Овај инлине планетарни мењач има уграђену спојницу улазног вратила која може да одговара било ком стандардном Нема 14 корачном мотору.

Спецификације мењача:

Модел: БФ-ХПР35 серија
Тип мењача: планетарни мењач
Преносни однос: 3:1 / 4:1 / 5:1 / 7:1 / 9:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 42:1 / 45:1 / 100:1 / 120:1 / 140:1 / 12:1 / 140:1 / 125
Ефикасност: 96% / 94%/ 90%
Зазор: ≤15 арцмин / ≤25 арцмин/ ≤25 арцмин
Називни обртни момент: 5Н.м- 10Н.м
Обртни момент изненадног заустављања: 10Н.м- 20Н.м
Називна улазна брзина: 1000 обртаја у минути
Максимална улазна брзина: 2000 обртаја у минути
Просечан животни век: 20000х
Бука: ≤55дБ
Ниво заштите: иП54

Физичке спецификације:

Дужина мењача: 60 мм / 69,5 мм / 79 мм
Пречник осовине мењача: Φ8мм
Дужина осовине мењача: 20 мм
Дужина кључа мењача: 12 мм
БФ-ХПР35 -Л1 / Л2 / Л3 Тежина: 0,17 кг / 0,22 кг / 0,28 кг

уобичајеног планетарног мењача серије БФ-ХПР35-Л : Спецификација

Модел	/	ЈК-ХПР35-Л1					ЈК-ХПР35-Л2							ЈК-ХПР35-Л3
Геар Ратио	/	3	4	5	6	7	9	15	20	25	30	35	42	45	100	120	140	150	175	210
Геар Траинс	/	1					2							3
Дужина мењача	мм	60					69.5							79
Ратед Торкуе	Нм	6	7	6.5	5	5	8	9	8.5	8.5	7	7	7	10	9	9	9	8.5	8.5	8.5
Изненадни зауставни момент	Нм	12	14	13	10	10	16	18	17	17	14	14	14	20	18	18	18	17	17	17
Бацк Ласх	арцмин	≤15 арцмин					≤25 арцмин							≤25 арцмин
Ефикасност	%	96					94							90
Погодна димензија мотора	мм	Φ5-10 / Φ22-2 / Ф26-М3					Φ5-10 / Φ22-2 / Ф26-М3							Φ5-10 / Φ22-2 / Ф26-М3
Називна улазна брзина	Рпм	1000					1000							1000
Максимална улазна брзина	Рпм	2000					2000							2000
Просечан животни век	х	20000					20000							20000
Аксијална сила	Н	100					100							100
Радијална сила	Н	270					270							270
Бука	дБ	≤55					≤55							≤55
Ниво заштите	ИП	ИП54					ИП54							ИП54
Радна темп.	℃	-20 до +150					-20 до +150							-20 до +150
Оут Схафт Типе	/	Тип осовине кључа					Тип осовине кључа							Тип осовине кључа

планетарног мењача : Физичке спецификације

Пхисицал Специфицатион
Тип осовине мотора	/	Округла осовина
Дужина мењача	мм	60 / 69,5 / 79
Тип осовине мењача	/	Тип осовине кључа
Пречник осовине мењача	мм	8
Дужина осовине мењача	мм	20
Дужина кључа мењача	мм	12
Тежина	кг	0,17 / 0,22 / 0,28
